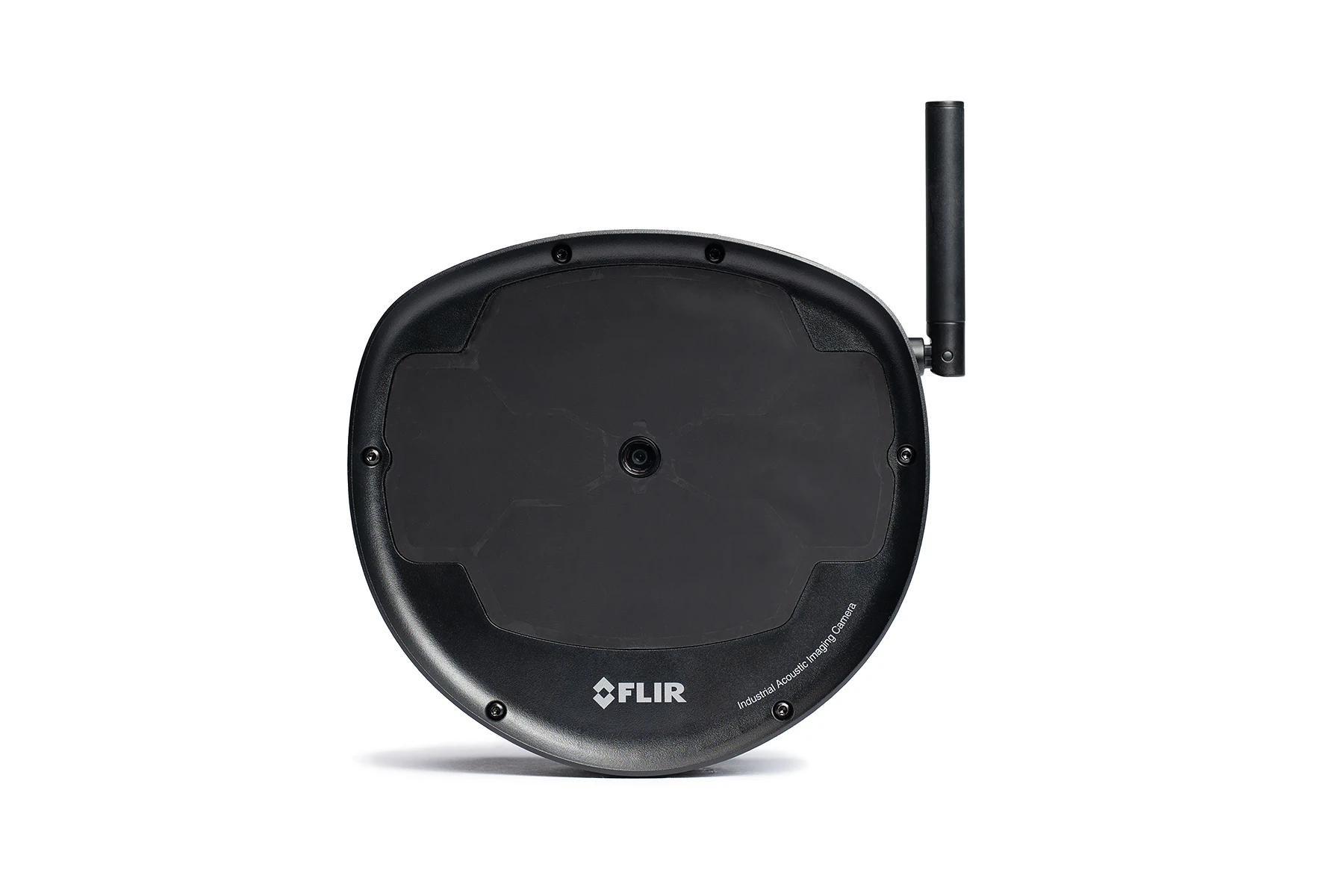

FLIR Si2a-PD – stały monitoring wyładowań niezupełnych 24/7

FLIR Si2a-PD została zaprojektowana do stałej obserwacji najbardziej krytycznych urządzeń elektroenergetycznych. W przeciwieństwie do przenośnej kamery akustycznej, wykorzystywanej podczas okresowych obchodów, Si2a-PD pozostaje zamontowana w jednym miejscu i monitoruje instalację bez przerwy – również w nocy, podczas weekendów i w chwilach największego obciążenia.

System wykrywa, lokalizuje, klasyfikuje i ocenia wyładowania niezupełne, koronę, łuk elektryczny oraz pozostałe anomalie akustyczne. Pozwala to zauważyć degradację izolacji na wcześniejszym etapie i podjąć działania, zanim problem doprowadzi do awarii, wyłączenia urządzenia albo kosztownego postoju.

Kamera jest przeznaczona przede wszystkim do monitorowania:

• rozdzielnic średniego i wysokiego napięcia,
• stacji i podstacji elektroenergetycznych,
• transformatorów i przepustów,
• rozdzielnic izolowanych gazem GIS,
• głowic oraz połączeń kablowych,
• infrastruktury przesyłowej i dystrybucyjnej,
• silników, generatorów i krytycznych układów zasilania,
• magazynów energii BESS.

Producent wskazuje zastosowanie Si2a-PD zarówno w energetyce zawodowej, jak i w zakładach przemysłowych wykorzystujących krytyczne urządzenia średniego oraz wysokiego napięcia.

Dlaczego warto stosować stały monitoring?

Okresowy obchód może nie trafić na moment występowania wyładowania

Wyładowania niezupełne nie zawsze mają stałą intensywność. Mogą nasilać się podczas zwiększonego obciążenia, zmian temperatury, wzrostu wilgotności, przełączeń sieci albo określonych warunków procesu technologicznego.

Kontrola wykonywana raz w miesiącu lub raz na kwartał pokazuje stan urządzenia jedynie podczas krótkiego pomiaru. Jeżeli wyładowanie pojawia się okresowo, może nie wystąpić dokładnie w chwili obecności operatora. FLIR Si2a-PD prowadzi nasłuch przez całą dobę i rejestruje zdarzenia również wtedy, gdy problem pojawia się tylko na kilka minut lub wyłącznie podczas obciążenia szczytowego.

Wcześniejsze ostrzeżenie przed awarią

Wyładowanie niezupełne może stopniowo uszkadzać materiał izolacyjny. Wczesne wykrycie zmiany umożliwia zaplanowanie dokładniejszej diagnostyki, czyszczenia, naprawy lub wyłączenia urządzenia w dogodnym terminie.

Stały monitoring pomaga przejść od reakcji na awarię do utrzymania predykcyjnego. Zespół otrzymuje informację o rozwijającym się problemie, zanim spowoduje on nieplanowany przestój, pilną naprawę albo uszkodzenie sąsiednich elementów.

Większe bezpieczeństwo pracowników

Kamera może zostać zainstalowana w miejscu zapewniającym stałą obserwację urządzeń, a wyniki są dostępne zdalnie. Ogranicza to konieczność częstego wchodzenia do pomieszczeń rozdzielni i zbliżania się do elementów znajdujących się pod napięciem.

System może ostrzec o wzroście zagrożenia jeszcze przed otwarciem drzwi rozdzielnicy lub panelu. Dzięki temu pracownik może wcześniej zastosować odpowiednią procedurę, środki ochrony albo dodatkową metodę diagnostyczną.

Monitoring obiektów odległych i bez stałej obsługi

FLIR Si2a-PD dobrze sprawdza się w podstacjach, stacjach przemysłowych i innych lokalizacjach, w których personel nie przebywa przez cały czas. Zdalny dostęp do zdarzeń i alarmów ogranicza liczbę rutynowych wizyt, pozwalając wysłać zespół wtedy, gdy system wykryje rzeczywistą zmianę stanu urządzenia.

Historia zdarzeń zamiast pojedynczego pomiaru

Pojedyncza inspekcja pokazuje jedynie stan chwilowy. Stały system może zapisywać kolejne zdarzenia, ich typ oraz poziom istotności. Umożliwia to ocenę, czy zjawisko pojawia się coraz częściej, czy jego intensywność wzrasta i czy wykonana naprawa przyniosła oczekiwany efekt.

Po integracji z FLIR AssetLink zdarzenia mogą być przypisywane do konkretnych urządzeń i analizowane razem z danymi pochodzącymi z czujników termicznych, akustycznych i innych systemów monitorowania.

Automatyczne alarmy bez ciągłej obserwacji obrazu

Operator nie musi przez cały czas oglądać transmisji z kamery. W konfiguratorze można utworzyć strefy zainteresowania oraz ustawić progi alarmowe.

Zdarzenie może zostać wyzwolone na podstawie:

• poziomu istotności wyładowania,
• rozpoznanego typu PD,
• przekroczenia ustalonego poziomu dB SPL.

Kamera może następnie przekazać informację do zewnętrznego systemu przy wykorzystaniu MQTT, SMTP lub FTP, wyjścia 4–20 mA albo cyfrowego I/O. Pozwala to włączyć Si2a-PD do istniejących systemów alarmowych, automatyki i zarządzania majątkiem technicznym.

124 mikrofony MEMS i zasięg do 200 metrów

FLIR Si2a-PD wykorzystuje matrycę 124 niskoszumowych mikrofonów MEMS. System analizuje różnice czasu dotarcia fal akustycznych do poszczególnych mikrofonów i na tej podstawie określa kierunek, z którego pochodzi sygnał.

Kolorowa mapa akustyczna jest nakładana na obraz z aparatu cyfrowego, dzięki czemu system nie tylko informuje o wystąpieniu problemu, ale również wskazuje jego lokalizację.

Odległość pracy wynosi od 0,3 do 200 m, a rozdzielczość kierunkowa – zależnie od częstotliwości – od 1° do 0,125°. Rzeczywista maksymalna odległość detekcji zależy od poziomu sygnału, częstotliwości, warunków otoczenia i przeszkód pomiędzy źródłem a kamerą.

Automatyczna klasyfikacja wyładowań

FLIR Si2a-PD automatycznie rozpoznaje wzorzec PRPD – Phase-Resolved Partial Discharge i klasyfikuje zjawisko do jednej z głównych kategorii:

• wyładowanie powierzchniowe lub wewnętrzne,
• korona dodatnia i ujemna,
• korona ujemna,
• wyładowanie pływające.

Analiza oparta na AI określa również poziom istotności i przedstawia rekomendowane działania. Ogranicza to ilość ręcznej analizy i pomaga szybciej zdecydować, czy urządzenie może pozostać w eksploatacji, wymaga dodatkowej kontroli, czy powinno zostać potraktowane jako pilny przypadek.

Detekcja korony i łuku elektrycznego

Oprócz wyładowań niezupełnych kamera może wykrywać koronę i sygnały związane z łukiem elektrycznym. Korona może powstawać w pobliżu ostrych krawędzi przewodników, uszkodzonych żył, niewłaściwie zamontowanych elementów sterujących polem lub zabrudzonych izolatorów.

Wczesne rozpoznanie takich zjawisk pomaga ograniczyć degradację izolacji, zakłócenia, powstawanie ozonu i ryzyko rozwoju zjawiska w poważniejszą awarię. Si2a-PD jest przeznaczona do wczesnego ostrzegania i lokalizowania problemu; w zależności od urządzenia wynik może wymagać potwierdzenia inną metodą diagnostyczną.

Monitoring rozdzielnic średniego i wysokiego napięcia

Stały montaż kamery pozwala monitorować wiele elementów rozdzielnicy z jednego punktu. System może obserwować między innymi izolatory wsporcze, szyny, połączenia, głowice kablowe i elementy znajdujące się na niezdefiniowanym potencjale.

Zaletą rozwiązania jest możliwość identyfikowania problemów rozwijających się pomiędzy planowanymi obchodami. Kamera może rejestrować zdarzenia podczas wzrostu obciążenia, zmian środowiskowych lub przełączeń, kiedy ryzyko wystąpienia PD może być większe.

Monitoring rozdzielnic GIS

Rozdzielnice GIS wykorzystują izolację gazową i mają zwartą, często zamkniętą konstrukcję. FLIR wskazuje Si2a-PD jako rozwiązanie do stałego monitorowania GIS pod kątem pogarszania się izolacji, wnikania wilgoci i zanieczyszczeń mogących prowadzić do poważnego uszkodzenia.

Należy jednak pamiętać, że metoda akustyczna wymaga drogi propagacji dźwięku pomiędzy źródłem a mikrofonami. Miejsce montażu powinno zostać dobrane tak, aby kamera miała odpowiednią widoczność akustyczną monitorowanych elementów. W niektórych aplikacjach zamkniętych wyniki mogą być uzupełniane metodami UHF, TEV lub pomiarem elektrycznym.

FLIR AssetLink – stan urządzenia w jednym miejscu

FLIR Si2a-PD może współpracować z platformą FLIR AssetLink, która porządkuje dane według monitorowanych urządzeń. Zdarzenia akustyczne można przypisać do konkretnego transformatora, rozdzielnicy, przepustu lub innego składnika majątku.

AssetLink pozwala zestawiać informacje z wielu czujników, śledzić historię zdarzeń i budować pełniejszy obraz stanu technicznego urządzenia. Kamera może również pracować samodzielnie z wykorzystaniem wbudowanego konfiguratora dostępnego przez przeglądarkę.

Wbudowany konfigurator internetowy

Lokalny konfigurator umożliwia dostęp do kamery przez przeglądarkę. Użytkownik może:

• obserwować transmisję obrazu,
• tworzyć strefy monitorowania,
• ustawiać progi alarmowe,
• zapisywać pliki NLZ,
• eksportować pojedyncze obrazy,
• zmieniać ustawienia systemu,
• wykonywać aktualizacje oprogramowania.

Dzięki temu podstawowa konfiguracja i obsługa nie wymagają instalowania oddzielnego programu na każdym komputerze.

PoE+, Wi-Fi i integracja z automatyką

Podstawowym źródłem zasilania jest PoE+ typu 2, zgodne z IEEE 802.3at. Jeden przewód Ethernet może więc dostarczać kamerze zarówno zasilanie, jak i komunikację sieciową. Typowe zużycie energii wynosi 18 W, a maksymalne 25,5 W.

Dostępna jest również wersja z Wi-Fi 2,4 i 5 GHz. Kamera obsługuje między innymi:

• TCP/IP i RTSP,
• MQTT,
• SMTP,
• FTP,
• interfejs HTTP REST API,
• wyjście prądowe 4–20 mA,
• dwustanowe wejście i wyjście cyfrowe.

Pozwala to zintegrować system z oprogramowaniem zakładowym, systemem alarmowym, automatyką, SCADA lub inną platformą zarządzania stanem urządzeń.

Obudowa IP66 do stałej instalacji

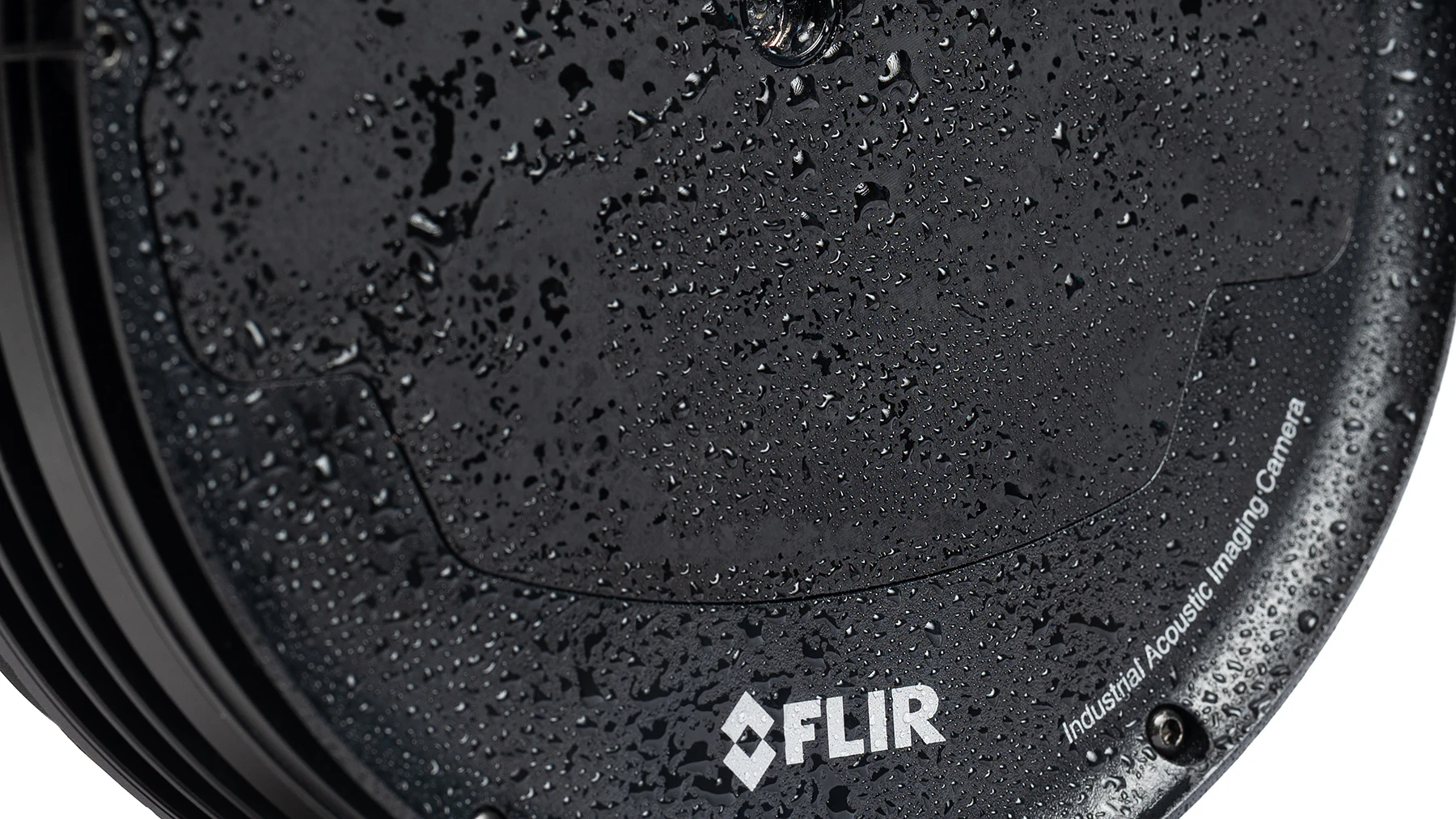

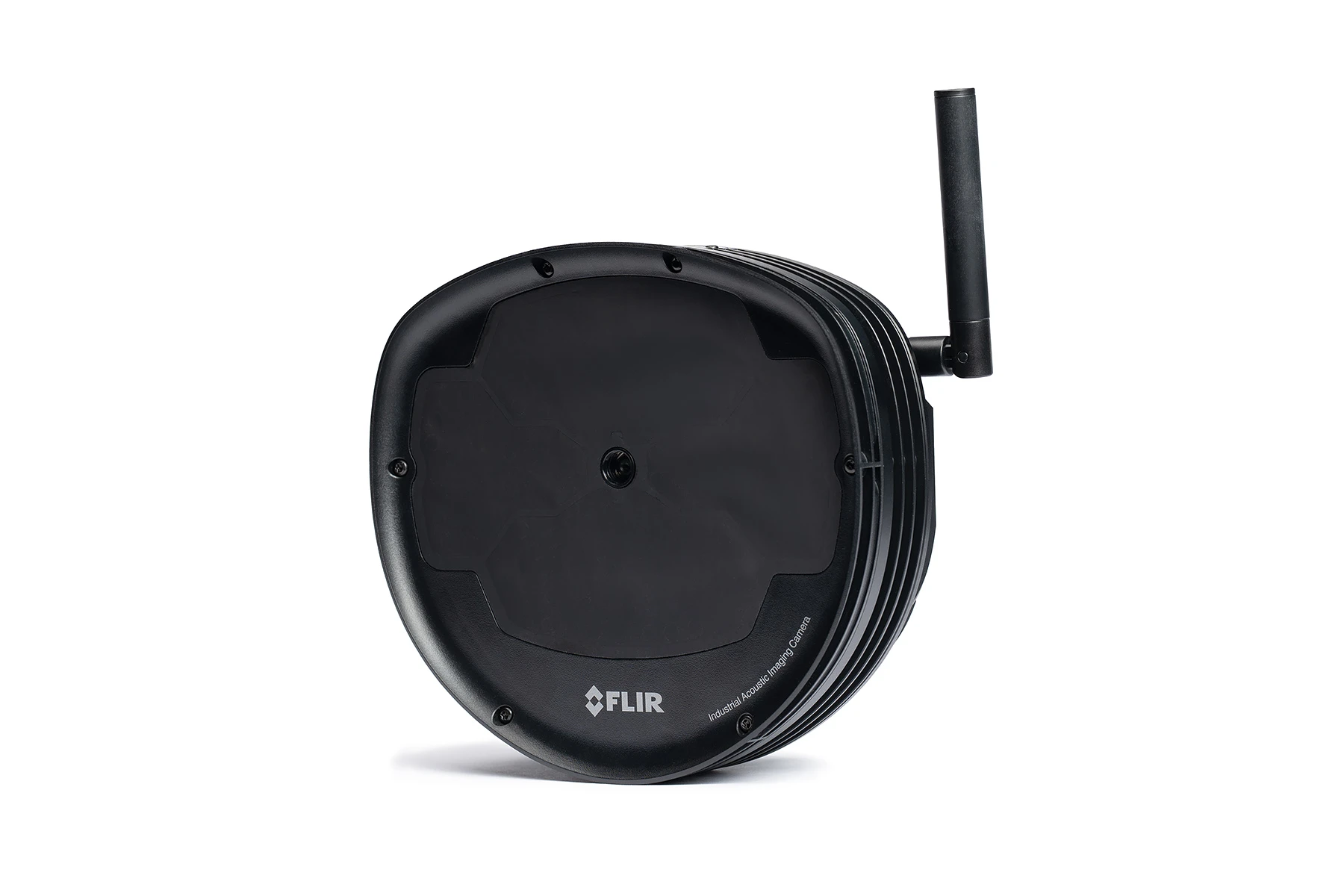

FLIR Si2a-PD posiada stopień ochrony IP66. Oznacza to ochronę przed pyłem oraz silnymi strumieniami wody. Kamera może pracować w temperaturze od –20°C do 50°C, dzięki czemu nadaje się do instalacji w podstacjach zewnętrznych i wymagających środowiskach przemysłowych.

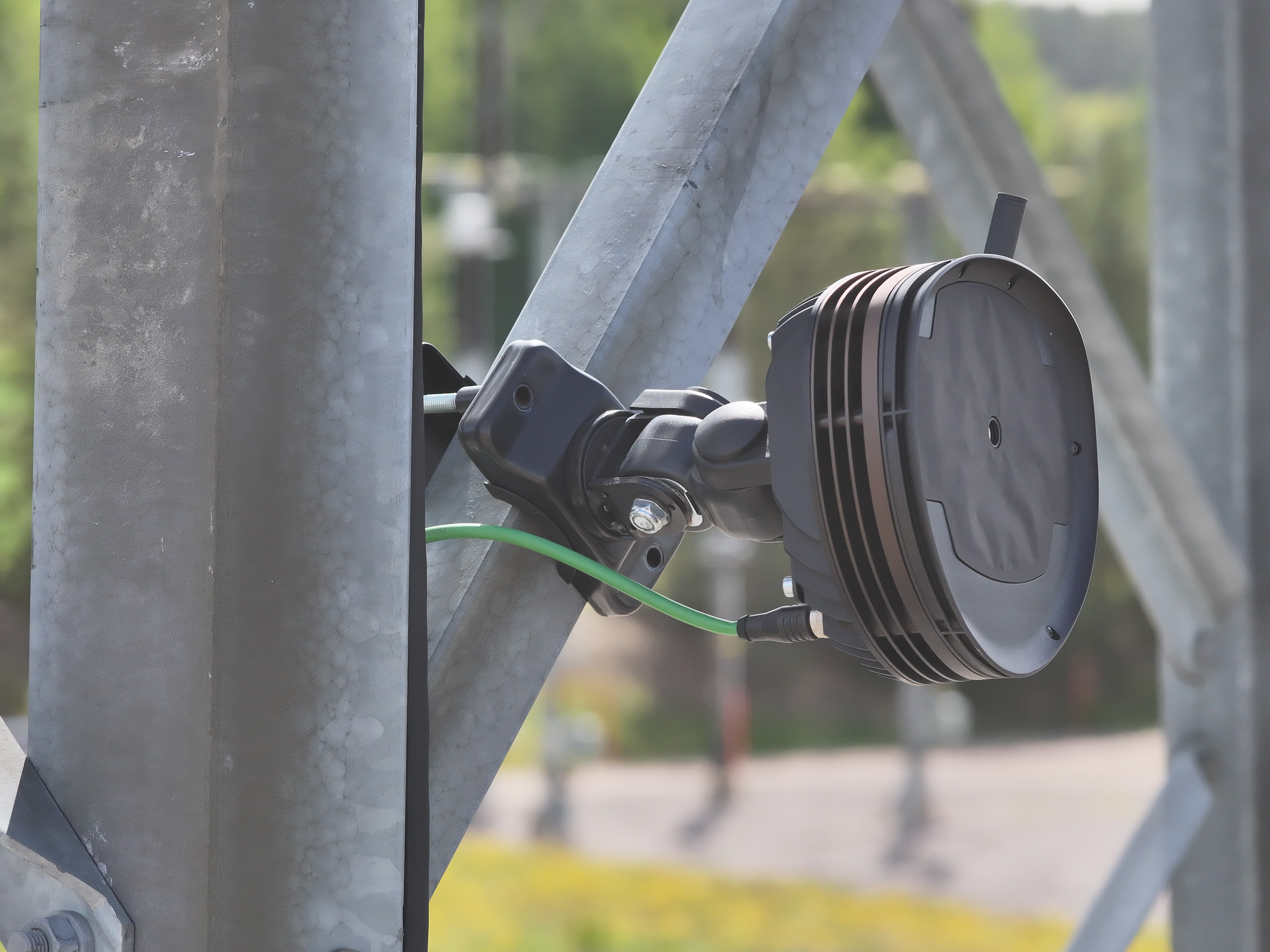

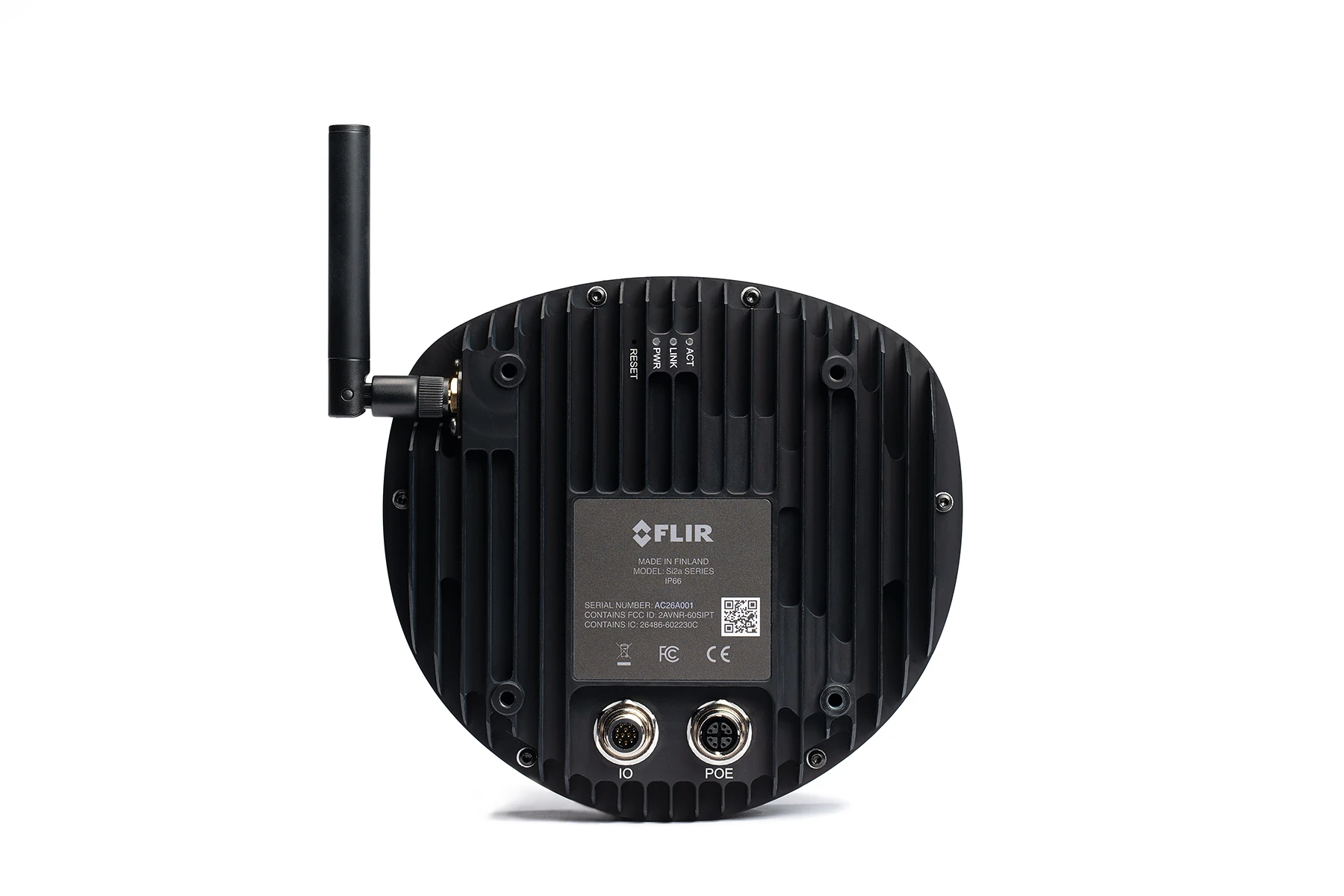

Interfejs montażowy VESA 100 × 100 mm pozwala zamocować kamerę na ścianie, konstrukcji wsporczej, maszcie lub odpowiednio dobranym statywie. Przy długotrwałym narażeniu na intensywne opady producent zaleca zastosowanie dodatkowej osłony ochronnej.

Stopień ochrony IP66 nie jest równoznaczny z certyfikacją ATEX. Kamera jest przewidziana do montażu poza sklasyfikowanymi strefami zagrożenia wybuchem, chyba że zastosowanie zostanie odrębnie ocenione i dopuszczone.

FLIR Si2a-PD a ręczna FLIR Si2-PD

Ręczna FLIR Si2-PD została zaprojektowana do obchodów i mobilnych inspekcji wielu urządzeń. Posiada ekran oraz wymienny akumulator i jest obsługiwana bezpośrednio przez operatora.

FLIR Si2a-PD jest rozwiązaniem stacjonarnym:

• pozostaje na stałe skierowana na krytyczne urządzenie,
• nie posiada własnego ekranu,
• jest zasilana przewodowo przez PoE+,
• automatycznie rejestruje zdarzenia i generuje alarmy,
• może działać bez ciągłej obecności operatora,
• jest przygotowana do integracji z systemem zakładowym.

Oba urządzenia mogą się uzupełniać: Si2a-PD wykrywa zmianę i generuje alarm, a ręczna kamera może zostać wykorzystana do dokładnego sprawdzenia wskazanego miejsca z różnych pozycji.

Najważniejsze zalety FLIR Si2a-PD

• monitoring wyładowań niezupełnych przez 24 godziny na dobę,
• wykrywanie usterek pojawiających się okresowo lub podczas obciążenia szczytowego,
• 124 niskoszumowe mikrofony MEMS,
• zakres częstotliwości od 2 do 130 kHz,
• lokalizacja źródeł z odległości do 200 m,
• automatyczne rozpoznawanie wzorca PRPD,
• klasyfikacja rodzaju wyładowania,
• ocena istotności wspomagana AI,
• rekomendowane działania,
• konfigurowalne strefy monitorowania i progi alarmowe,
• rejestracja zdarzeń bez obecności operatora,
• integracja z FLIR AssetLink,
• komunikacja MQTT, SMTP, FTP, TCP/IP i RTSP,
• interfejs REST API,
• wyjście 4–20 mA i cyfrowe I/O,
• zasilanie i transmisja przez PoE+,
• opcjonalna komunikacja Wi-Fi,
• odporna obudowa IP66,
• uniwersalne mocowanie VESA,
• ograniczenie liczby rutynowych wizyt w odległych obiektach.

Co zawiera zestaw FLIR Si2a-PD?

Standardowa zawartość opakowania obejmuje:

• stacjonarną kamerę akustyczną FLIR Si2a-PD,
• antenę Wi-Fi – w wersji obsługującej łączność bezprzewodową,
• drukowaną dokumentację z danymi dostępu do interfejsu kamery,
• kartę z wieczystą licencją dodatku FLIR Si-Series Plugin do FLIR Thermal Studio.

Akcesoria, takie jak przewody Ethernet, injector PoE oraz dodatkowa osłona przeciwpyłowa lub pogodowa, mogą być oferowane oddzielnie

Dane techniczne stacjonarnej kamery akustycznej FLIR Si2a-PD
