Szybka lokalizacja wycieków bez zatrzymywania produkcji

Wyciek sprężonego powietrza generuje ultradźwięki powstające w wyniku turbulentnego przepływu gazu przez niewielki otwór. FLIR Si1-LD rejestruje te sygnały i wskazuje ich dokładne położenie na obrazie cyfrowym.

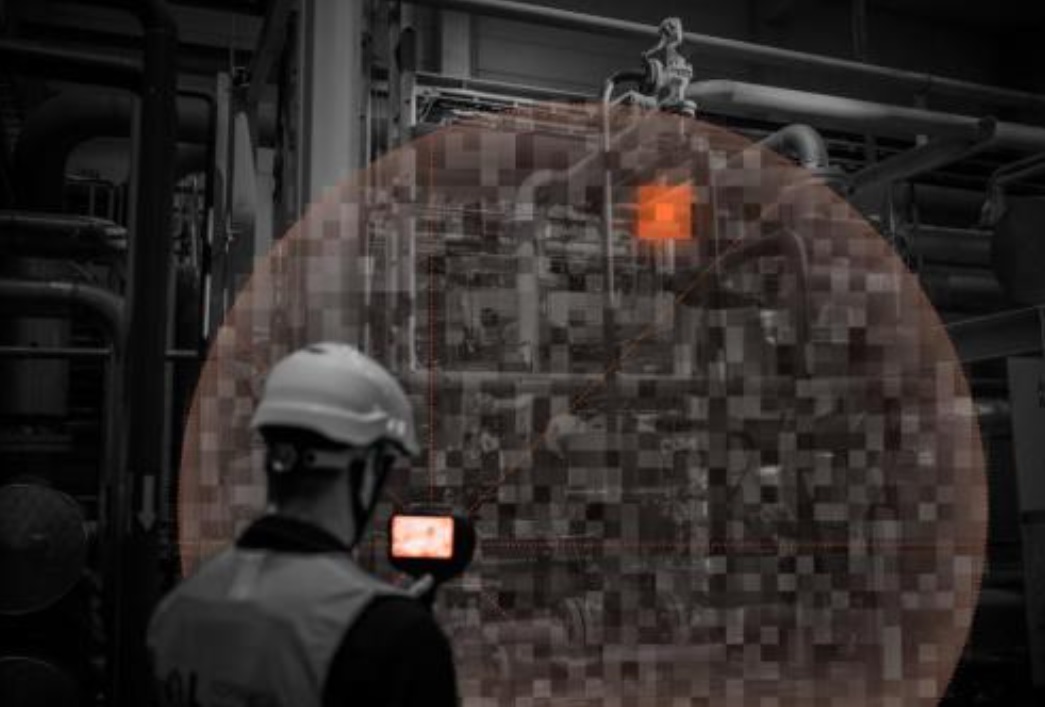

Inspekcja może być wykonywana z bezpiecznej odległości, podczas normalnej pracy instalacji. Nie trzeba dotykać przewodów, zatrzymywać maszyny ani sprawdzać każdego połączenia oddzielnie.

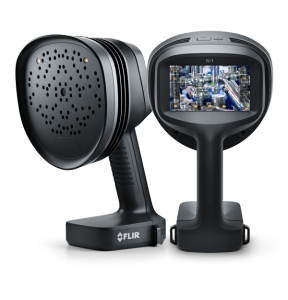

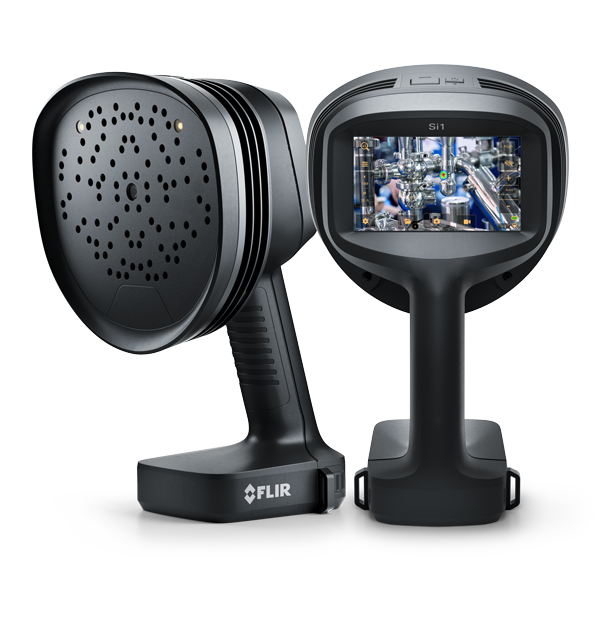

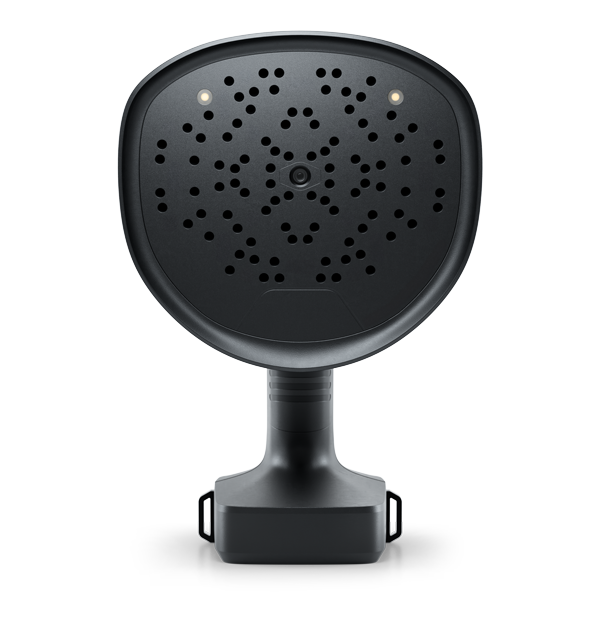

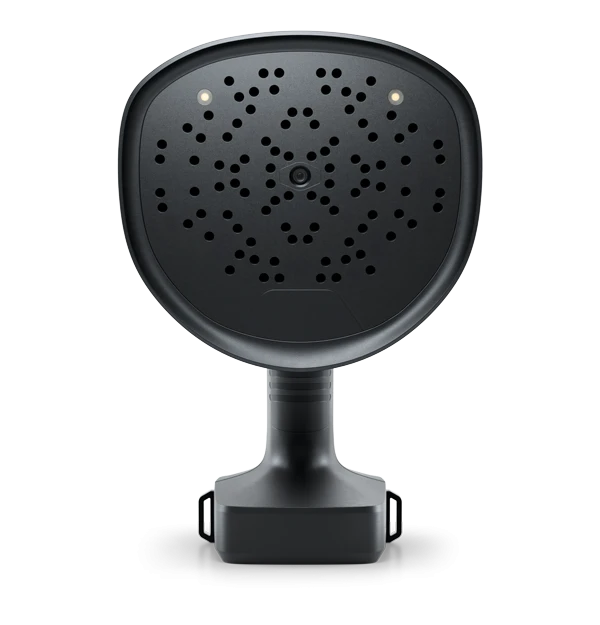

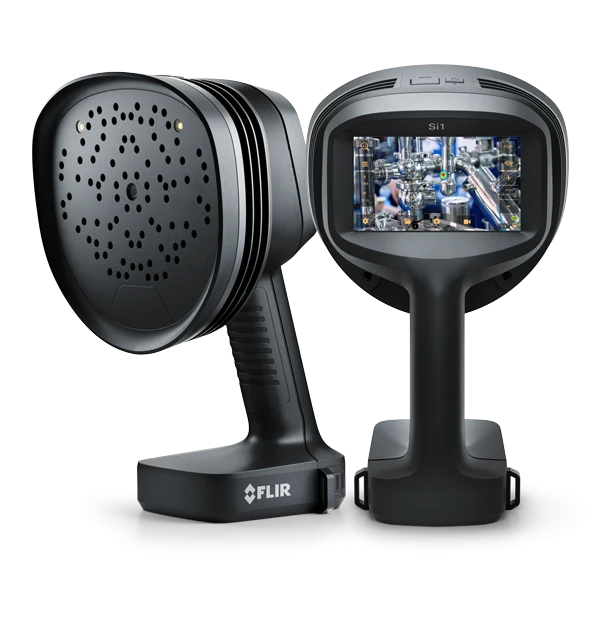

96 niskoszumowych mikrofonów MEMS

Kamera wykorzystuje matrycę 96 precyzyjnie rozmieszczonych mikrofonów MEMS, które analizują kierunek docierających fal dźwiękowych.

Zaawansowane algorytmy przetwarzania sygnału tworzą w czasie rzeczywistym mapę źródeł ultradźwięków. Kolorowy znacznik pojawia się dokładnie w miejscu, z którego dochodzi sygnał charakterystyczny dla wycieku.

Konstrukcja mikrofonów i zastosowane algorytmy zapewniają wysoką czułość bez konieczności stosowania bardzo dużej i ciężkiej matrycy.

Skuteczna praca w głośnym zakładzie

Hale produkcyjne są pełne dźwięków generowanych przez silniki, wentylatory, przenośniki, narzędzia pneumatyczne oraz pracujące maszyny.

Technologia tłumienia szumów pomaga odseparować interesujące sygnały ultradźwiękowe od hałasu otoczenia. Dzięki temu kamera może być wykorzystywana podczas normalnej pracy zakładu, bez konieczności czekania na postój produkcyjny.

Operator obserwuje źródła ultradźwięków bezpośrednio na ekranie, co ogranicza ryzyko pominięcia niewielkiego wycieku ukrytego wśród wielu elementów instalacji.

Ręcznie regulowany filtr pasmowy 2–100 kHz

FLIR Si1-LD pracuje w szerokim zakresie częstotliwości od 2 kHz do 100 kHz.

Ręczny filtr pasmowy pozwala wybrać zakres częstotliwości, który ma być analizowany. Operator może w ten sposób ograniczyć wpływ zakłóceń i skupić się na sygnale charakterystycznym dla poszukiwanego wycieku.

Funkcja jest szczególnie przydatna w otoczeniu, w którym kilka maszyn wytwarza różne źródła dźwięku oraz ultradźwięków.

Automatyczne określanie wielkości wycieku

Samo odnalezienie nieszczelności to dopiero pierwszy etap. FLIR Si1-LD automatycznie rozpoznaje wyciek i szacuje jego intensywność.

Wynik jest prezentowany bezpośrednio na ekranie kamery, dzięki czemu operator może od razu określić, które miejsca wymagają pilnej naprawy.

Kamera automatycznie mierzy odległość do celu w zakresie do 5 metrów. Dla dalszych obiektów wartość odległości można wprowadzić ręcznie, aby poprawić dokładność obliczeń.

Obliczanie rocznych kosztów strat

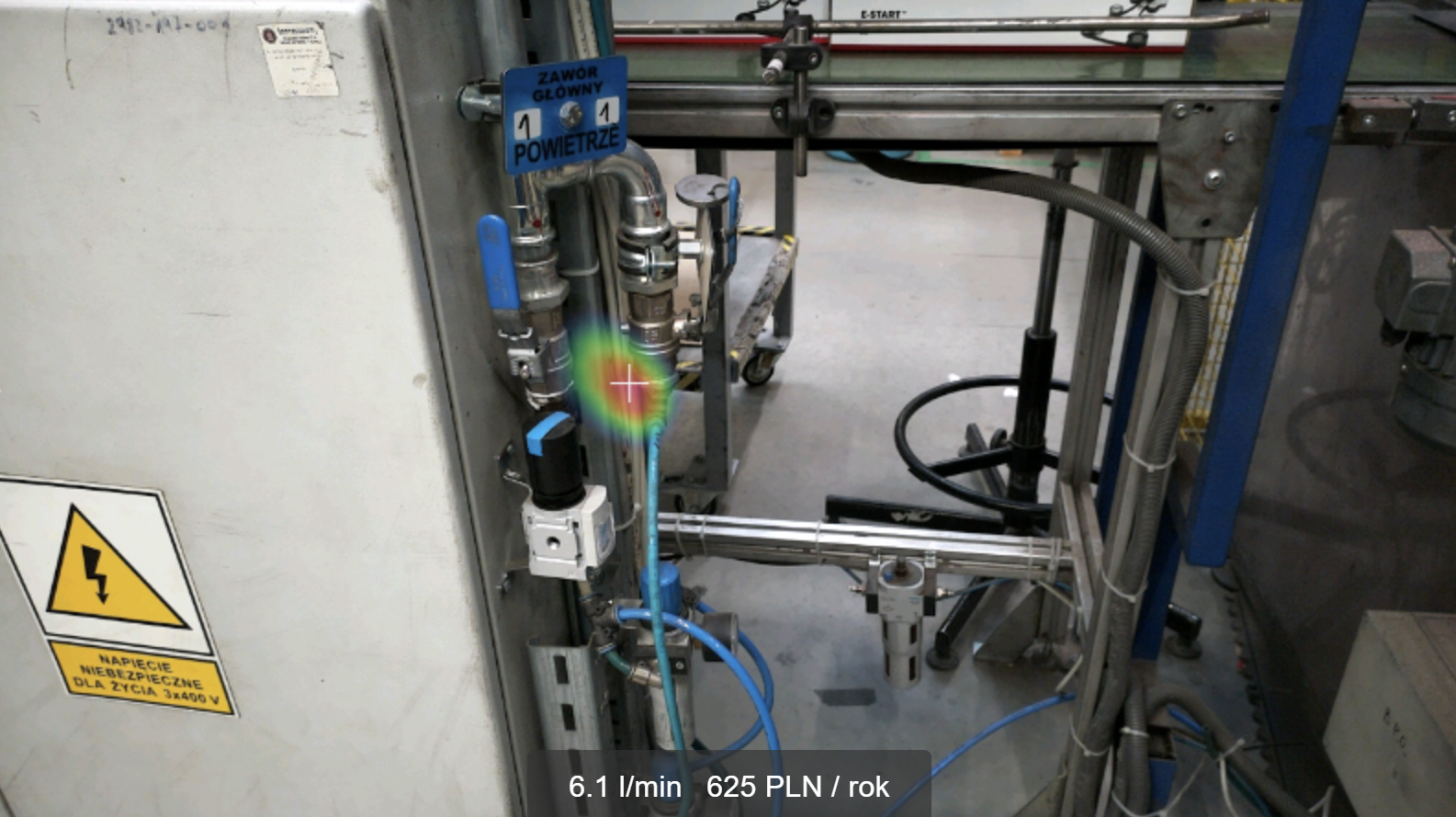

Kamera przelicza wykryty wyciek na szacowany roczny koszt utraconego sprężonego powietrza.

Użytkownik może dzięki temu porównywać nieszczelności nie tylko pod względem ich rozmiaru, ale przede wszystkim wpływu na koszty funkcjonowania zakładu.

Informacja o kosztach pomaga przygotować kolejność napraw, uzasadnić realizację programu usuwania wycieków i wykazać oszczędności uzyskane po wykonaniu prac serwisowych.

Wykrywanie bardzo małych wycieków

Minimalny wykrywany wyciek zależy od odległości pomiędzy kamerą a instalacją.

• 0,004 l/min z odległości 0,5 m,
• 0,010 l/min z odległości 2,5 m,
• 0,017 l/min z odległości 6 m.

Tak wysoka czułość pomaga odnaleźć niewielkie nieszczelności na długo przed tym, zanim spowodują znaczący spadek ciśnienia albo zauważalny wzrost zużycia energii.

Zasięg pracy od 0,3 do 130 metrów

FLIR Si1-LD może lokalizować źródła ultradźwięków z odległości od 0,3 m do 130 m.

Niewielka minimalna odległość ułatwia kontrolę przewodów, zaworów i szybkozłączy znajdujących się blisko operatora. Duży zasięg pozwala skanować instalacje umieszczone wysoko nad posadzką albo w miejscach z ograniczonym dostępem.

Rzeczywisty zasięg zależy od wielkości wycieku, ciśnienia, częstotliwości sygnału i poziomu zakłóceń w otoczeniu.

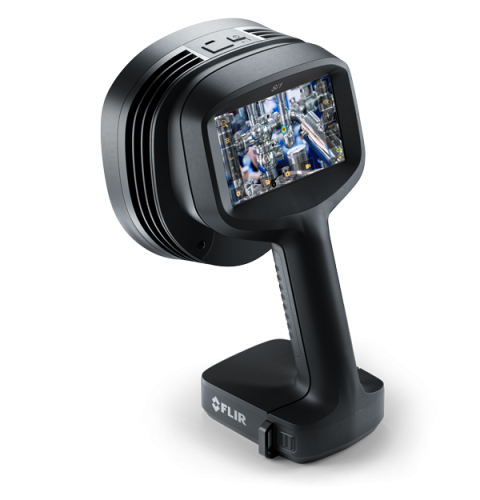

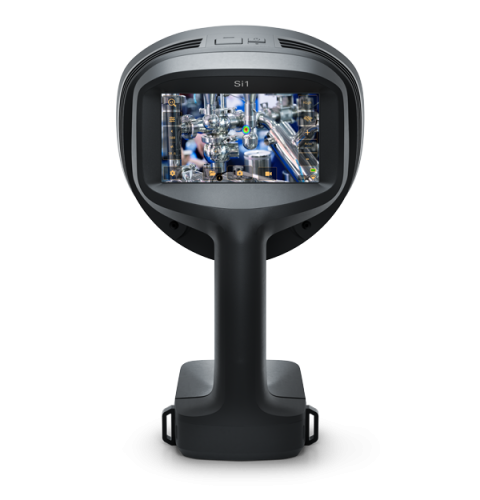

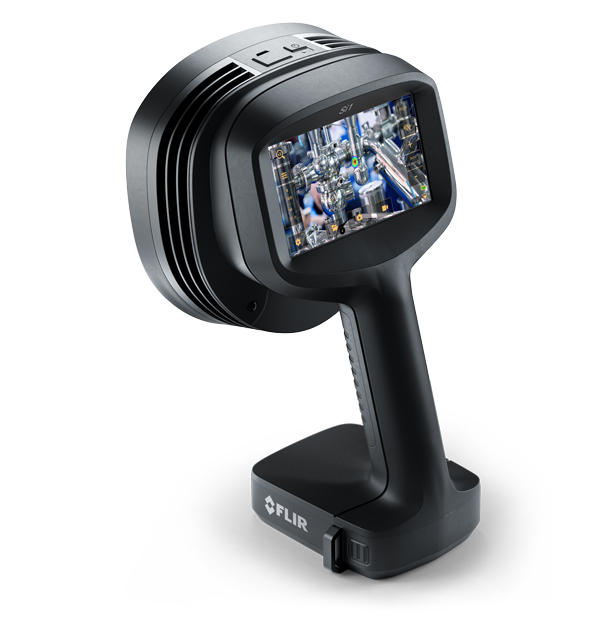

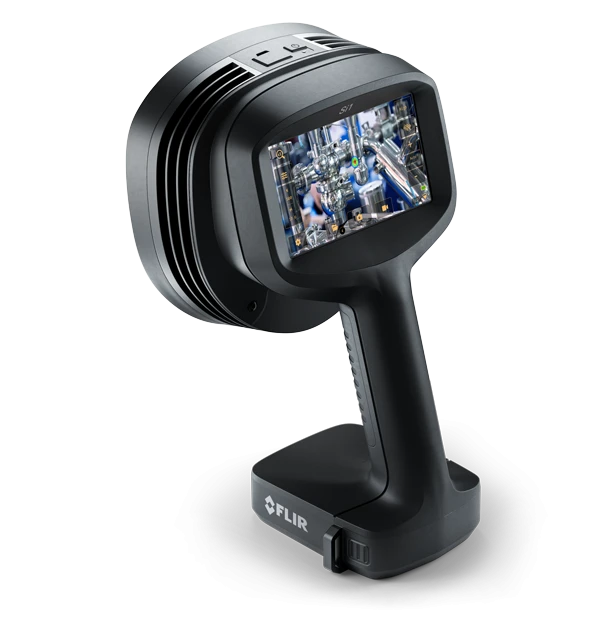

Wyraźny ekran dotykowy 5"

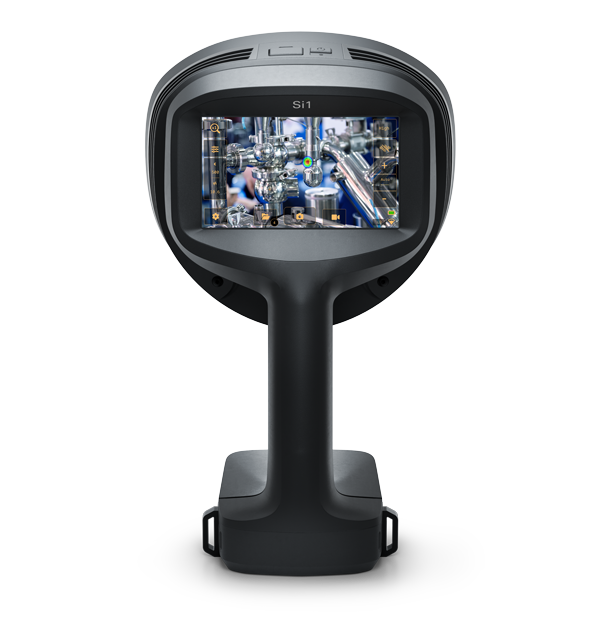

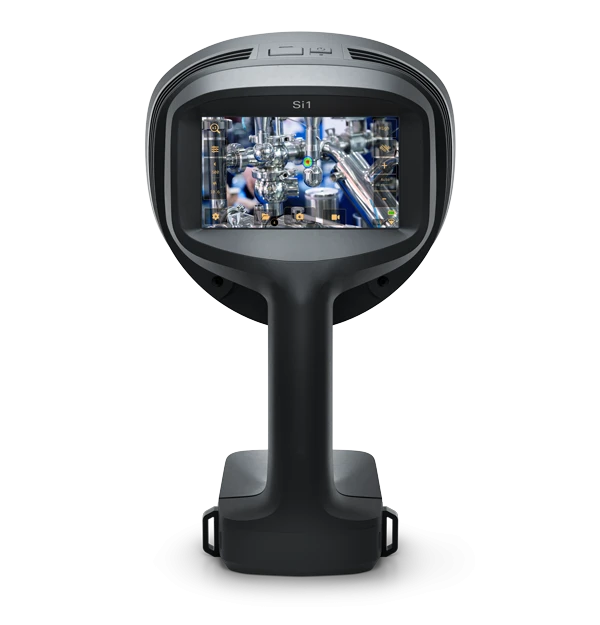

Kamera posiada kolorowy, rezystancyjny ekran dotykowy o przekątnej 5 cali i rozdzielczości 1280 × 720 pikseli.

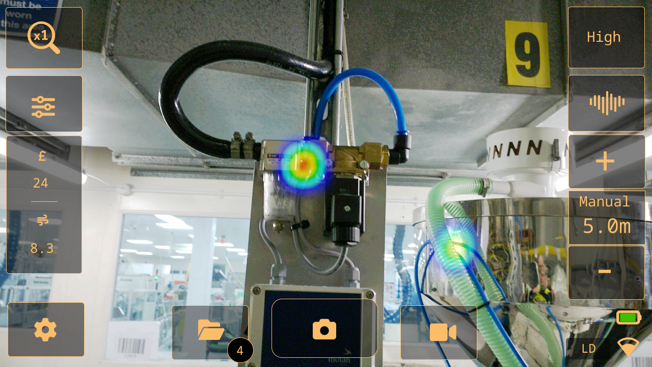

Obraz z aparatu cyfrowego jest wyświetlany z nałożoną mapą akustyczną, dzięki czemu operator może szybko rozpoznać kontrolowany element i dokładnie wskazać miejsce nieszczelności.

Rezystancyjna konstrukcja ekranu umożliwia obsługę również w rękawicach roboczych.

Obsługa jedną ręką i szybkie skanowanie instalacji

FLIR Si1-LD waży około 1,2 kg bez akumulatora i została zaprojektowana do wygodnego prowadzenia inspekcji jedną ręką.

Lekka konstrukcja ułatwia dłuższe obchody oraz skanowanie dużych hal, wielu linii produkcyjnych i rozbudowanych instalacji pneumatycznych.

Cyfrowy zoom 8× pozwala przybliżyć wybrany obszar obrazu, gdy nieszczelność znajduje się na wysokości lub za innymi elementami infrastruktury.

FLIR Acoustic Viewer – analiza i raportowanie w chmurze

Wykonane obrazy akustyczne można przesyłać do usługi FLIR Acoustic Viewer.

Platforma umożliwia między innymi:

• przeglądanie zapisanych obrazów akustycznych,
• analizowanie wykrytych nieszczelności,
• organizowanie wyników inspekcji,
• przygotowywanie dokumentacji z przeprowadzonych kontroli,
• udostępnianie wyników osobom odpowiedzialnym za naprawy.

Pojemność przechowywania danych w usłudze chmurowej nie jest ograniczona przez pamięć kamery.

FLIR Thermal Studio – profesjonalne raporty offline

W zestawie znajduje się bezterminowa licencja dodatku FLIR Si-Series Plugin do FLIR Thermal Studio.

Dodatek umożliwia importowanie obrazów akustycznych, ich edycję i analizę oraz przygotowywanie rozbudowanych raportów na komputerze.

Raport może zawierać zdjęcie miejsca wycieku, jego wielkość, szacowany roczny koszt, komentarze operatora oraz informacje potrzebne do zaplanowania i potwierdzenia naprawy.

Zdjęcia, filmy i komentarze

Kamera zapisuje obrazy w formatach .nlz i .jpg oraz umożliwia nagrywanie filmów o długości do 5 minut w formacie NLZ.

Do plików można dodawać znaczniki i komentarze, ułatwiające opisanie numeru urządzenia, lokalizacji, rodzaju instalacji oraz zaleceń dotyczących naprawy.

Dane można przenosić za pomocą sieci Wi-Fi, pamięci USB albo przewodu USB.

Zastosowanie FLIR Si1-LD

Kamera sprawdzi się podczas kontroli:

• instalacji sprężonego powietrza,
• przewodów i rozdzielaczy pneumatycznych,
• szybkozłączy, zaworów i reduktorów,
• siłowników oraz narzędzi pneumatycznych,
• przyłączy maszyn i linii produkcyjnych,
• instalacji podciśnieniowych,
• układów hamulcowych pojazdów i taboru kolejowego,
• punktów trudno dostępnych lub położonych wysoko.

FLIR Si1-LD jest przeznaczona dla działów utrzymania ruchu, służb energetycznych, firm serwisowych, audytorów sprężonego powietrza oraz zakładów prowadzących program ograniczania strat energii.

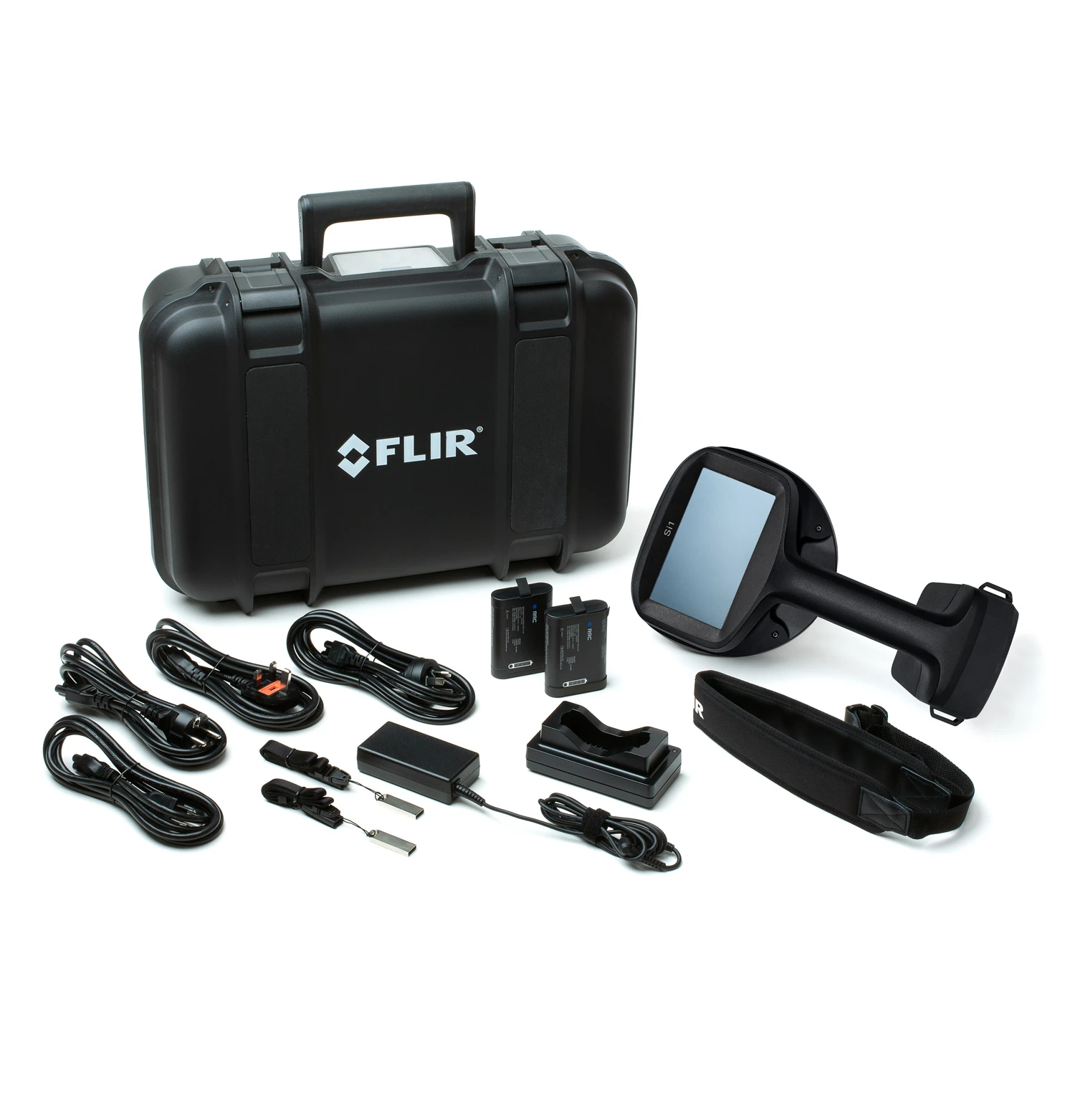

Co zawiera zestaw FLIR Si1-LD?

• kamerę akustyczną FLIR Si1-LD,
• dwa akumulatory litowo-jonowe,
• ładowarkę do akumulatorów,
• cztery przewody zasilające,
• pasek na szyję,
• twardą walizkę transportową,
• pamięć USB,
• drukowaną dokumentację producenta,
• bezterminową licencję dodatku FLIR Si-Series Plugin do programu FLIR Thermal Studio.

Dwa akumulatory umożliwiają kontynuowanie inspekcji, podczas gdy drugi akumulator jest ładowany.
