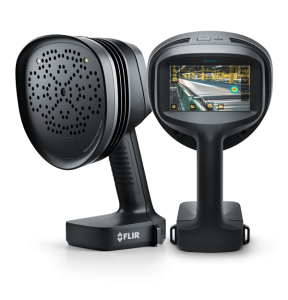

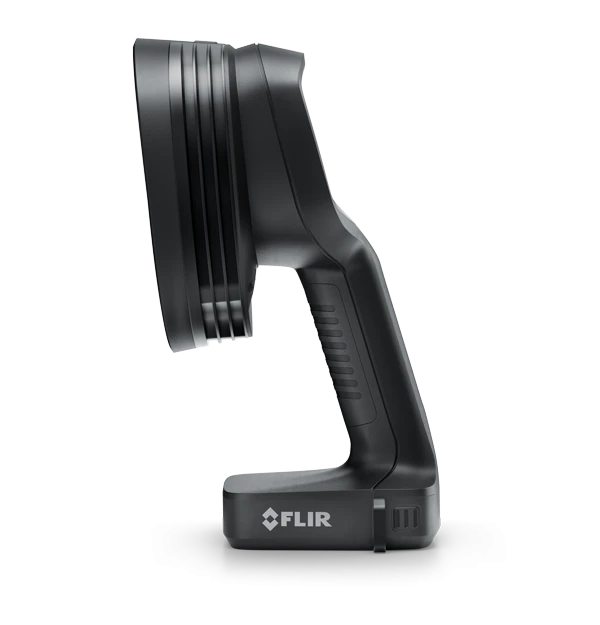

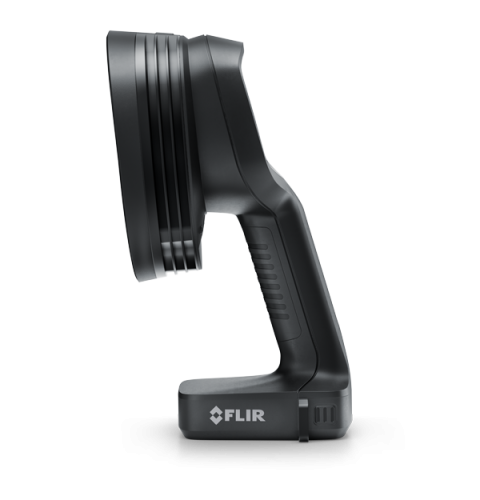

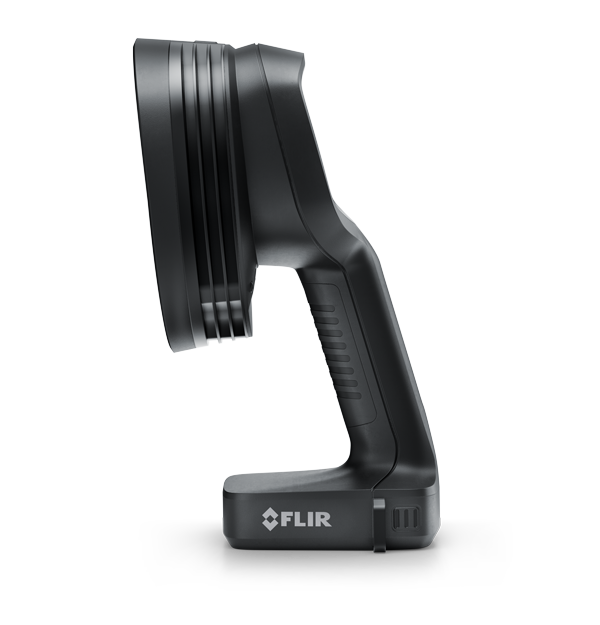

FLIR Si2-Pro – trzy systemy diagnostyczne w jednej kamerze

FLIR Si2-Pro eliminuje konieczność zakupu i przenoszenia kilku oddzielnych urządzeń. Za pomocą jednego przycisku operator może przełączać się między trybami:

• LD – Leak Detection: wykrywanie wycieków sprężonego powietrza, gazów i podciśnienia,
• PD – Partial Discharge: wykrywanie i analiza wyładowań niezupełnych,
• Mechanical: lokalizowanie nieprawidłowo pracujących łożysk i innych źródeł hałasu mechanicznego.

Model Si2-Pro zawiera wszystkie tryby dostępne w serii Si2. Si2-LD jest przeznaczona do wycieków i diagnostyki mechanicznej, natomiast Si2-PD skupia się na wyładowaniach niezupełnych.

Kamera jest przeznaczona do regularnych obchodów przemysłowych, diagnostyki predykcyjnej i audytów energetycznych. Podczas jednej inspekcji można sprawdzić instalację sprężonego powietrza, urządzenia elektryczne oraz stan łożysk maszyn bez zmiany sprzętu.

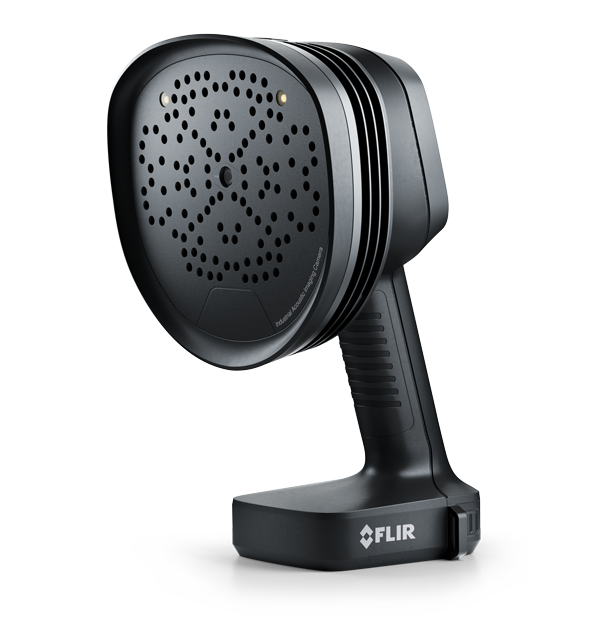

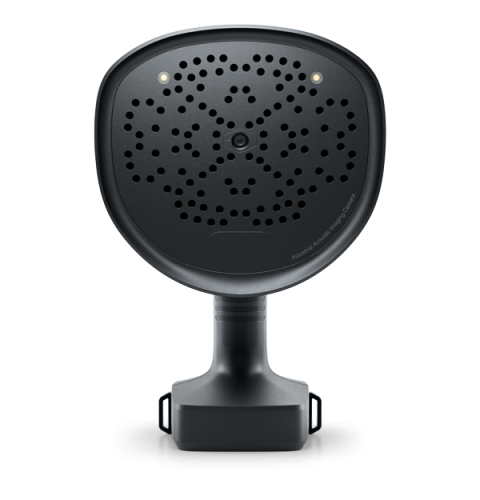

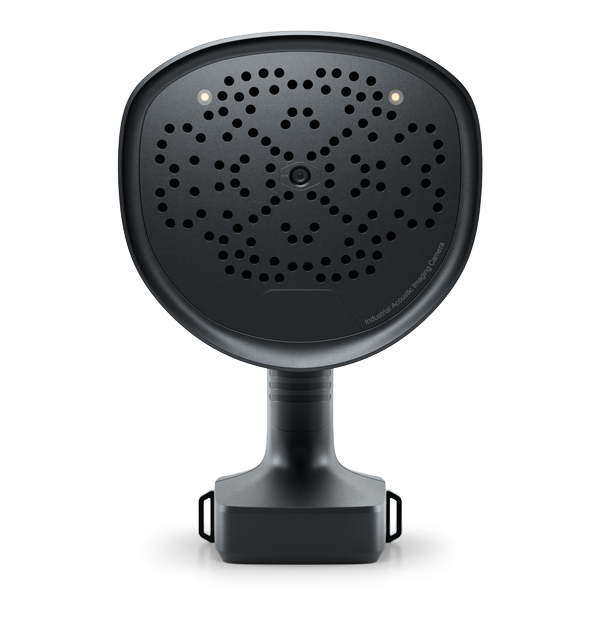

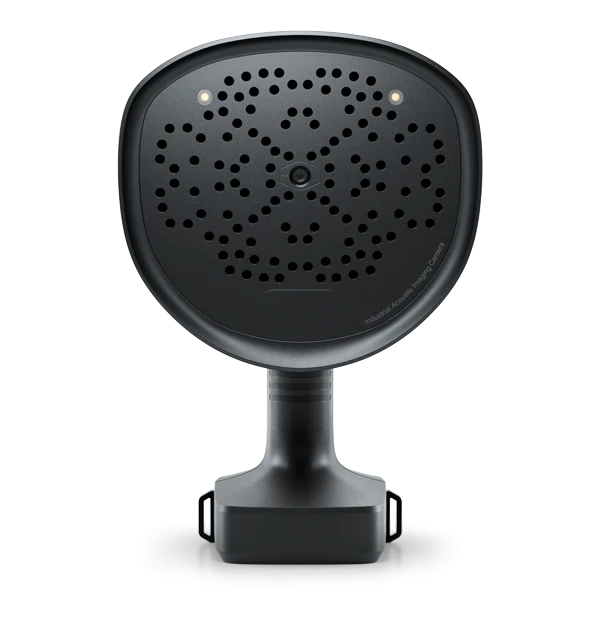

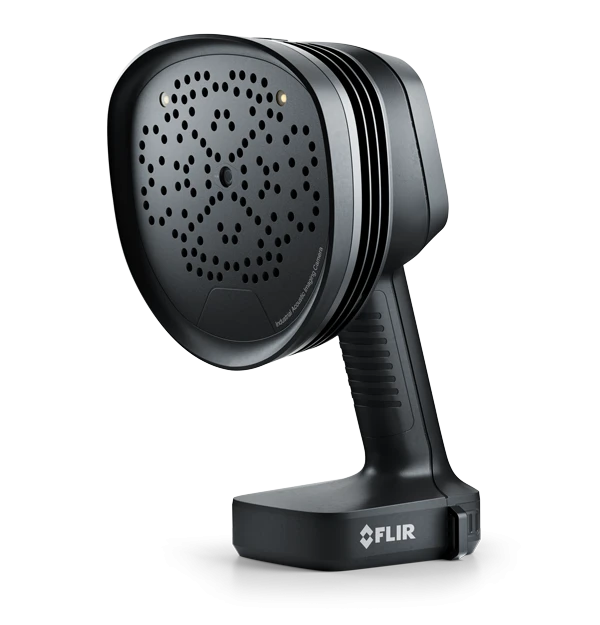

124 mikrofony MEMS – wizualizacja dźwięku w czasie rzeczywistym

Matryca 124 precyzyjnie rozmieszczonych, niskoszumowych mikrofonów MEMS analizuje różnice czasu dotarcia fal dźwiękowych. Na tej podstawie kamera określa kierunek źródła dźwięku i przedstawia go jako kolorową mapę akustyczną nałożoną na obraz badanego urządzenia.

Szerokie pasmo od 2 do 130 kHz pozwala rejestrować dźwięki związane z:

• turbulentnym wypływem sprężonego gazu,
• wyładowaniami niezupełnymi,
• tarciem, uderzeniami i zużyciem łożysk,
• pracą elementów mechanicznych,
• podciśnieniem i nieszczelnościami instalacji.

Rozdzielczość kierunkowa wynosi od 1° do 0,125°, zależnie od częstotliwości oraz warunków pomiaru.

Wykrywanie źródeł dźwięku z odległości do 200 metrów

FLIR Si2-Pro może lokalizować źródła dźwięku z odległości od 0,3 do 200 metrów. Dzięki temu operator może kontrolować zarówno elementy znajdujące się bezpośrednio przed kamerą, jak i instalacje poprowadzone pod sufitem, urządzenia umieszczone za barierami albo komponenty infrastruktury elektroenergetycznej.

Rzeczywisty zasięg zależy od natężenia sygnału, wybranej częstotliwości, poziomu hałasu otoczenia i obecności przeszkód pomiędzy źródłem a kamerą. Silne źródła w cichym środowisku mogą być widoczne z jeszcze większej odległości, natomiast bardzo słabe wymagają podejścia bliżej.

Automatyczne wykrywanie wycieków

W trybie LD kamera analizuje ultradźwięki generowane przez turbulentny przepływ gazu przez niewielką szczelinę. Po rozpoznaniu nieszczelności FLIR Si2-Pro automatycznie pokazuje jej lokalizację, szacuje wielkość oraz oblicza przewidywany koszt strat.

Kamera wykrywa różne gazy pod warunkiem występowania odpowiedniego ciśnienia i sygnału akustycznego. Ilościową ocenę wielkości i kosztów wycieku zapewnia dla:

• sprężonego powietrza,
• amoniaku,
• argonu,
• dwutlenku węgla,
• helu,
• wodoru,
• metanu,
• gazu ziemnego,
• azotu.

Wykrywanie bardzo małych nieszczelności

W warunkach określonych przez producenta próg wykrywania wycieku wynosi:

• 0,0032 l/min z odległości 2,5 m,
• 0,0044 l/min z odległości 6 m.

Pozwala to odnajdywać niewielkie nieszczelności, zanim ich łączny wpływ spowoduje znaczny wzrost zużycia energii, spadek ciśnienia lub nieprawidłową pracę urządzeń pneumatycznych.

Obliczanie rocznych kosztów strat

Użytkownik może wprowadzić do kamery rodzaj gazu, jednostkę przepływu, koszt energii, masy lub objętości oraz rzeczywisty czas wykorzystywania instalacji. Na podstawie tych danych Si2-Pro oblicza szacunkowy roczny koszt wykrytej nieszczelności.

Wynik finansowy pomaga:

• ustalać kolejność napraw,
• rozpoczynać działania od najbardziej kosztownych wycieków,
• uzasadnić ekonomicznie realizację programu naprawczego,
• obliczać oszczędności uzyskane po usunięciu usterek,
• przygotowywać raporty dla utrzymania ruchu i kierownictwa.

Dokładność oszacowania zależy między innymi od prawidłowo ustawionej odległości, rodzaju gazu, parametrów instalacji i kierunku obserwacji nieszczelności.

Automatyczny pomiar odległości

Funkcja Auto Distance automatycznie oblicza odległość pomiędzy kamerą a wykrytym źródłem dźwięku. Informacja ta jest wykorzystywana przy wyznaczaniu wielkości wycieku, ponieważ natężenie dźwięku naturalnie zmniejsza się wraz ze wzrostem odległości.

Gdy automatyczne określenie odległości nie jest możliwe, operator może wprowadzić wartość ręcznie.

Wykrywanie wyładowań niezupełnych

Wyładowanie niezupełne może być jednym z pierwszych objawów pogarszającego się stanu izolacji. FLIR Si2-Pro lokalizuje charakterystyczny sygnał akustyczny i ultradźwiękowy bez bezpośredniego podłączania czujnika do urządzenia.

Kamera może być wykorzystywana podczas kontroli między innymi:

• izolatorów,
• przepustów transformatorowych,
• głowic i muf kablowych,
• szyn zbiorczych,
• ograniczników przepięć,
• przekładników,
• rozdzielnic średniego i wysokiego napięcia,
• transformatorów,
• urządzeń i połączeń napowietrznych.

Metoda akustyczna szczególnie dobrze sprawdza się przy zjawiskach emitujących dźwięk do powietrza. Całkowicie zamknięte urządzenia lub wyładowania położone głęboko w izolacji mogą wymagać zastosowania metod uzupełniających, takich jak TEV, UHF albo pomiar elektryczny.

Analiza PRPD i klasyfikacja rodzaju wyładowania

Po wykryciu potencjalnego wyładowania kamera tworzy wzorzec PRPD – Phase-Resolved Partial Discharge. Rozkład impulsów w odniesieniu do cyklu napięcia pomaga określić prawdopodobny rodzaj występującego zjawiska.

FLIR Si2-Pro klasyfikuje:

• koronę ujemną,
• koronę dodatnią i ujemną,
• wyładowanie pływające,
• wyładowanie powierzchniowe lub wewnętrzne.

Kamera pokazuje również stopień pewności przypisania sygnału do konkretnej kategorii.

Ocena istotności wspomagana sztuczną inteligencją

Po zapisaniu pomiaru i wprowadzeniu odległości, napięcia oraz rodzaju badanego elementu kamera przeprowadza analizę i przedstawia:

• prawdopodobny typ wyładowania,
• ocenę jego istotności,
• opis problemu,
• rekomendowane dalsze działania.

Ocena jest dostępna bezpośrednio na ekranie, dzięki czemu operator otrzymuje wsparcie decyzyjne jeszcze w miejscu inspekcji. Producent podkreśla, że wynik stanowi ogólną wskazówkę i w przypadku istotnych problemów powinien zostać oceniony przez specjalistę.

Diagnostyka łożysk i usterek mechanicznych

W trybie Mechanical kamera umożliwia bezkontaktowe porównywanie dźwięku emitowanego przez łożyska i inne elementy mechaniczne. Uszkodzone, zużyte lub wymagające smarowania łożysko zwykle emituje inny i silniejszy sygnał niż pozostałe elementy tego samego typu.

FLIR Si2-Pro prezentuje trzy wartości diagnostyczne:

• SPL – poziom ciśnienia akustycznego,
• Crest Factor – współczynnik szczytu,
• Kurtosis – kurtozę sygnału.

Wartości powinny być porównywane dla podobnych łożysk, zbliżonej odległości oraz przy tych samych ustawieniach filtra. Producent wskazuje, że współczynnik szczytu na poziomie około 6 lub wyższym oraz kurtoza około 2 lub wyższa mogą sygnalizować pogarszający się stan łożyska, ale wynik należy interpretować w kontekście typu i prędkości pracy elementu.

Szybkie skanowanie wielu urządzeń

Tryb wielu źródeł pozwala jednocześnie obserwować kilka punktów emisji akustycznej i szybko skanować duże instalacje. Po wykryciu interesującego miejsca można przejść do trybu pojedynczego źródła, aby dokładniej wskazać położenie problemu.

Funkcja automatycznego doboru częstotliwości pomaga ograniczyć wpływ dźwięków generowanych przez pracujące maszyny, wentylatory, przenośniki i narzędzia pneumatyczne.

Aparat cyfrowy 12 MP i zoom 8×

FLIR Si2-Pro posiada kolorowy aparat cyfrowy 12 MP. Mapa akustyczna jest nakładana na obraz rzeczywisty, dzięki czemu operator łatwo rozpoznaje kontrolowane urządzenie i dokładne miejsce wykrytej usterki.

Kamera oferuje:

• rozdzielczość obrazu wideo 1280 × 720 pikseli,
• pole widzenia 75° po przekątnej,
• zoom cyfrowy 8×,
• obraz aparatu z częstotliwością 60 kl./s,
• obraz akustyczny z częstotliwością 30 kl./s,
• odświeżanie ekranu 70 kl./s.

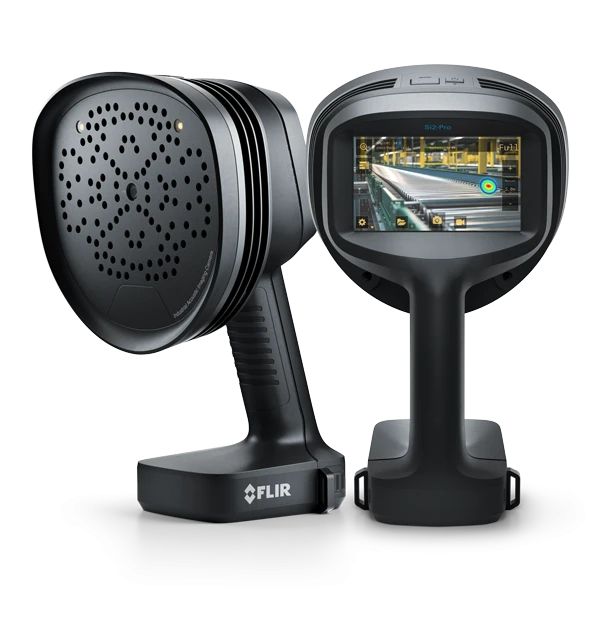

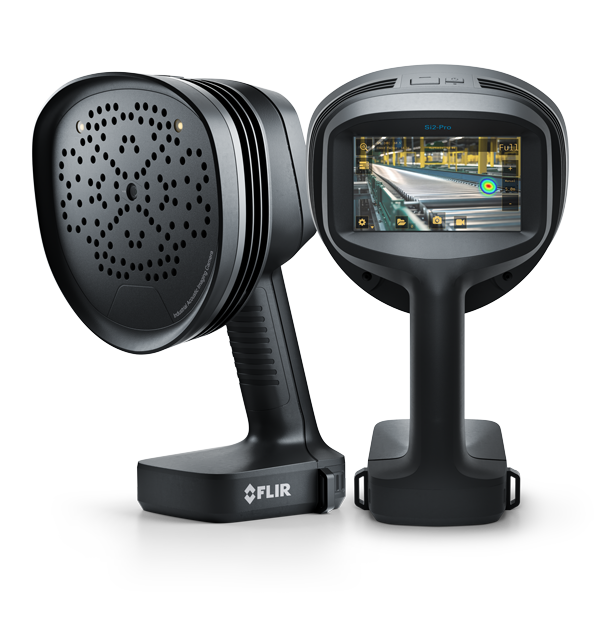

Ekran dotykowy 5"

Kolorowy ekran o przekątnej 5 cali i rozdzielczości 1280 × 720 pikseli zapewnia wygodną obserwację obrazu oraz wyników analizy. Rezystancyjna konstrukcja umożliwia obsługę także w rękawicach roboczych.

Wbudowane oświetlenie LED pomaga podczas inspekcji w ciemnych pomieszczeniach technicznych, halach oraz wewnątrz urządzeń.

Zdjęcia, filmy i dokumentowanie inspekcji

Kamera zapisuje zdjęcia w formatach NLZ i JPEG oraz umożliwia nagrywanie filmów akustycznych o długości do 5 minut. Do wyników można dodawać komentarze, znaczniki obrazów i współrzędne GPS.

Wbudowana pamięć ma pojemność 128 GB, a pliki mogą być przesyłane przez Wi-Fi 2,4 lub 5 GHz, pamięć USB albo przewód USB.

FLIR Acoustic Camera Viewer

Chmurowa usługa FLIR Acoustic Camera Viewer umożliwia przesyłanie zdjęć i filmów bezpośrednio z kamery, ich dalszą analizę oraz przygotowywanie raportów dotyczących:

• wycieków,
• wyładowań niezupełnych,
• usterek mechanicznych.

Pliki mogą być dostępne na komputerach i urządzeniach mobilnych, a automatyczne przesyłanie pozwala przekazywać wyniki osobom odpowiedzialnym za naprawę bez ręcznego kopiowania danych.

FLIR Thermal Studio i licencja dodatku Si-Series

W zestawie znajduje się bezterminowa licencja FLIR Si-Series Plugin do FLIR Thermal Studio. Dodatek umożliwia analizę obrazów akustycznych i przygotowywanie rozbudowanych raportów offline.

W jednym raporcie można połączyć:

• obrazy akustyczne,
• termogramy,
• zdjęcia cyfrowe,
• koszty i wielkości wycieków,
• klasyfikację wyładowań,
• analizę PRPD,
• ocenę łożysk,
• komentarze i zalecenia naprawcze.

Zarządzanie flotą i integracja z systemami przedsiębiorstwa

Seria Si2 oferuje funkcje przeznaczone dla przedsiębiorstw korzystających z wielu kamer i zespołów inspekcyjnych. Obejmują one zarządzanie flotą urządzeń, automatyczne przesyłanie danych, integrację API oraz aktualizacje oprogramowania OTA przez Wi-Fi.

Pozwala to ujednolicić sposób przeprowadzania inspekcji w różnych zakładach i przekazywać wyniki do stosowanych systemów zarządzania majątkiem technicznym.

Zastosowanie FLIR Si2-Pro

Kamera sprawdzi się podczas:

• audytów instalacji sprężonego powietrza,
• wykrywania wycieków gazów przemysłowych,
• kontroli instalacji podciśnieniowych,
• diagnostyki łożysk, rolek, silników i przenośników,
• kontroli rozdzielnic średniego i wysokiego napięcia,
• inspekcji izolatorów, przepustów i głowic kablowych,
• wykrywania korony i wyładowań powierzchniowych,
• prowadzenia obchodów utrzymania ruchu,
• kontroli skuteczności wykonanych napraw,
• przygotowywania dokumentacji energetycznej i serwisowej.

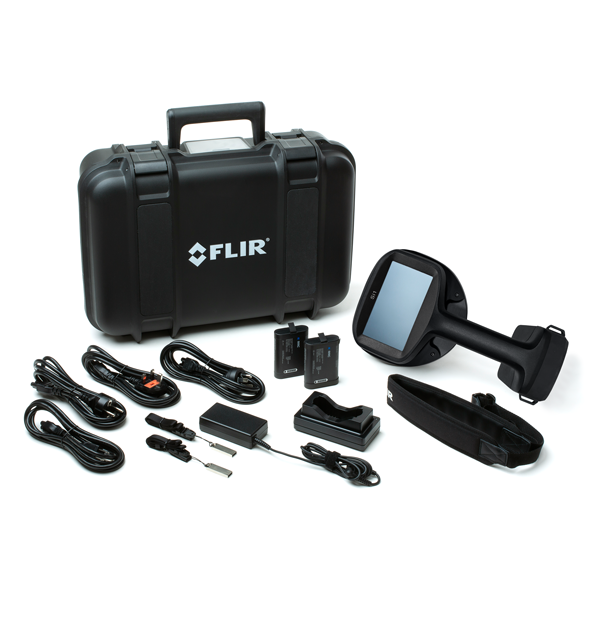

Co zawiera zestaw FLIR Si2-Pro?

Standardowy zestaw producenta obejmuje:

• kamerę akustyczną FLIR Si2-Pro,
• dwa akumulatory litowo-jonowe,
• ładowarkę do akumulatorów,
• cztery przewody zasilające,
• pasek na szyję,
• twardą walizkę transportową,
• pamięć USB,
• drukowaną dokumentację,
• kartę z bezterminową licencją FLIR Si-Series Plugin do FLIR Thermal Studio.

Numer katalogowy standardowej wersji FLIR Si2-Pro to T912603.

Ważne: FLIR Si2-Pro nie jest wersją ATEX

Standardowa FLIR Si2-Pro nie jest przeznaczona do pracy w sklasyfikowanych strefach zagrożenia wybuchem. Do zastosowań wymagających odpowiedniej certyfikacji dla atmosfer gazowych lub pyłowych przeznaczona jest FLIR Si2x-Pro.

Dlaczego warto wybrać FLIR Si2-Pro?

FLIR Si2-Pro będzie najlepszym rozwiązaniem dla zakładu, który nie chce ograniczać kamery wyłącznie do jednej aplikacji. Urządzenie może pracować jako:

• kamera do audytów sprężonego powietrza,
• miernik strat gazów przemysłowych,
• kamera do detekcji wyładowań niezupełnych,
• narzędzie do szybkiej diagnostyki łożysk,
• system dokumentowania i raportowania usterek.

Jedna kamera może być wykorzystywana przez dział energetyczny, elektryczny i mechaniczny, zwiększając wykorzystanie zakupionego sprzętu.

Dane techniczne kamery akustycznej FLIR Si2-Pro
