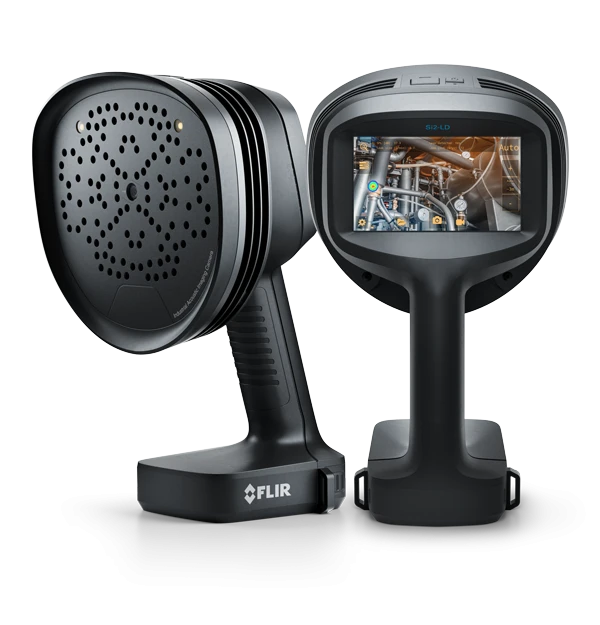

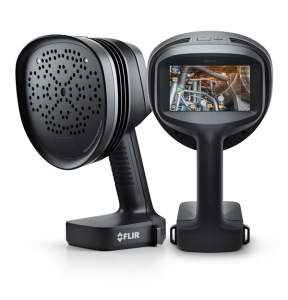

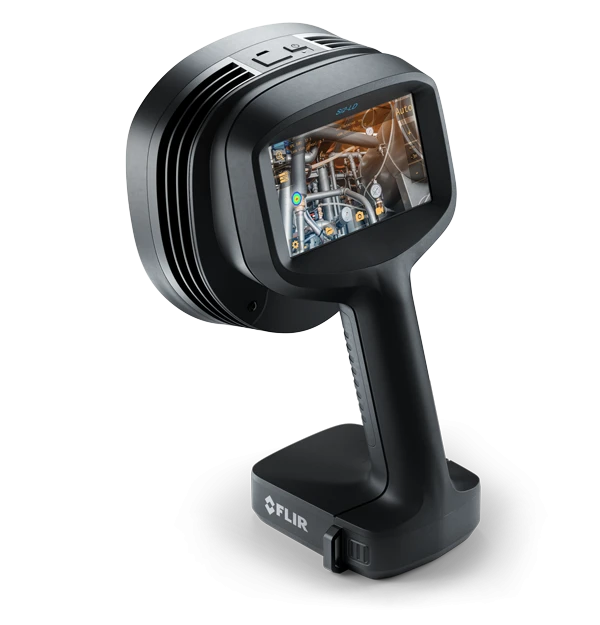

FLIR Si2-LD – zaawansowana kamera akustyczna do przemysłu

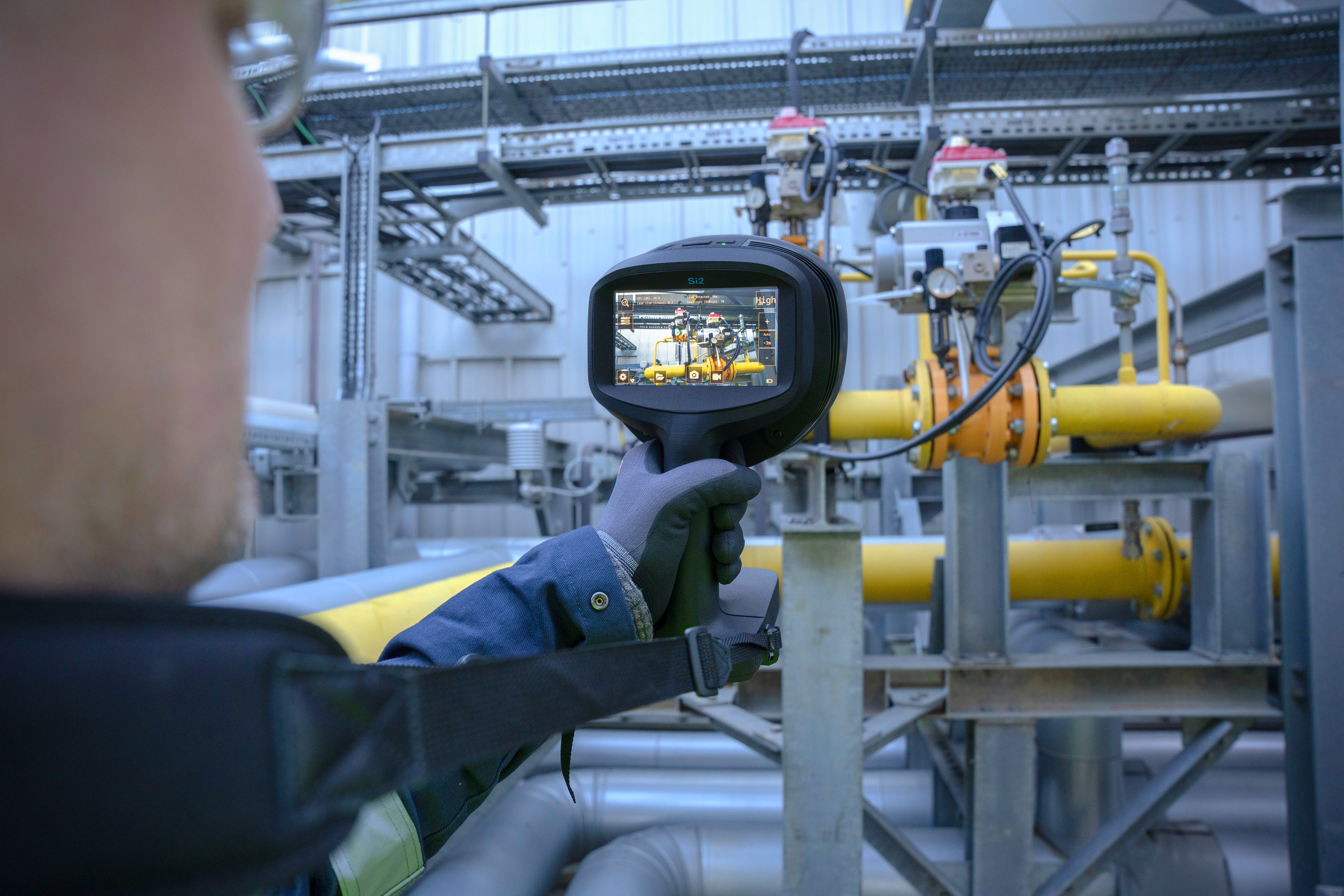

FLIR Si2-LD została zaprojektowana dla zakładów, które chcą jednocześnie ograniczyć straty energii, usprawnić utrzymanie ruchu i zmniejszyć ryzyko niespodziewanych awarii. Kamera pozwala szybko przeskanować rozbudowaną instalację i zlokalizować nieszczelności, których wykrycie tradycyjnymi metodami byłoby czasochłonne albo wymagałoby zbliżania się do każdego połączenia osobno.

Urządzenie zamienia dźwięki i ultradźwięki w czytelną mapę akustyczną wyświetlaną na obrazie cyfrowym. Kolorowy znacznik wskazuje miejsce, z którego pochodzi sygnał, dlatego operator może od razu rozpoznać nieszczelny zawór, przewód, szybkozłącze, reduktor, siłownik lub przyłącze maszyny. Inspekcję można prowadzić podczas normalnej pracy zakładu, bez dotykania instalacji i bez zatrzymywania produkcji.

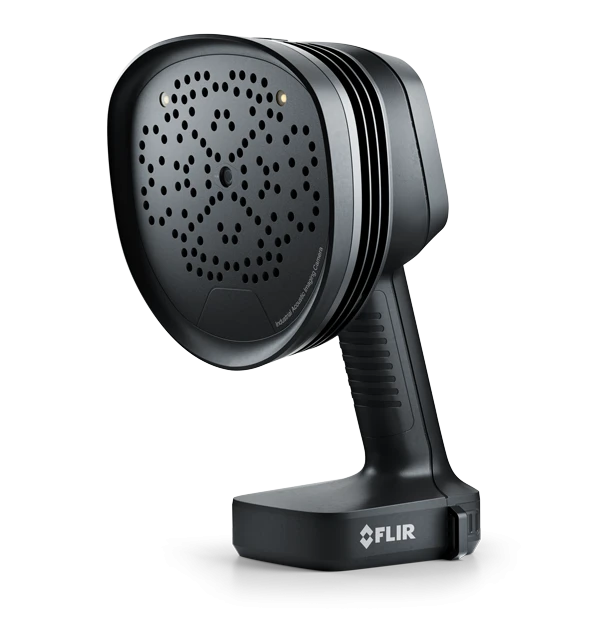

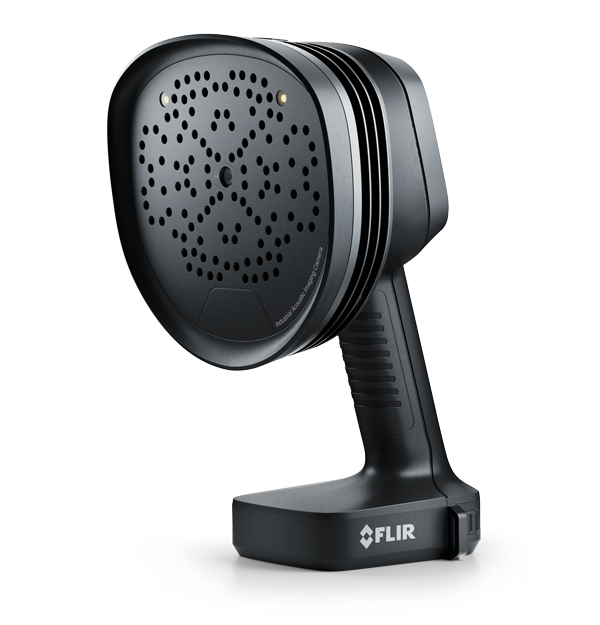

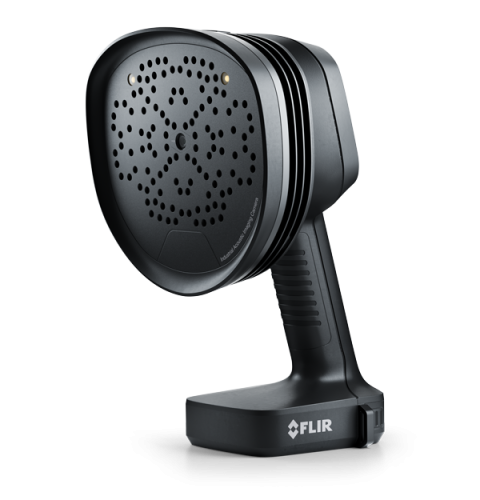

124 mikrofony MEMS – więcej czułości i większy zasięg

Sercem FLIR Si2-LD jest matryca 124 niskoszumowych mikrofonów MEMS. System analizuje różnice czasu dotarcia fal dźwiękowych do poszczególnych mikrofonów i na tej podstawie określa kierunek oraz położenie źródła ultradźwięków.

Kamera pracuje w paśmie od 2 kHz do 130 kHz, dzięki czemu może rejestrować zarówno sygnały związane z wyciekami gazów pod ciśnieniem, jak i charakterystyczne dźwięki generowane przez uszkodzenia mechaniczne. Rozdzielczość kierunkowa wynosi od 1° do 0,125°, zależnie od częstotliwości i warunków pomiaru.

Lokalizowanie wycieków z odległości do 200 metrów

FLIR Si2-LD może pracować z odległości od 0,3 m do 200 m. Pozwala to badać zarówno elementy znajdujące się bezpośrednio przy operatorze, jak i przewody, zawory czy instalacje umieszczone wysoko nad posadzką lub w trudno dostępnych miejscach.

Duży zasięg zwiększa bezpieczeństwo i wygodę inspekcji. Operator może kontrolować rozległe instalacje bez używania podnośnika, drabiny czy rusztowania, o ile wykrywany sygnał jest wystarczająco silny. Rzeczywista odległość detekcji zależy między innymi od wielkości nieszczelności, ciśnienia gazu, częstotliwości sygnału i poziomu hałasu otoczenia.

Wykrywanie bardzo małych nieszczelności

W odpowiednich warunkach FLIR Si2-LD może wykryć wyciek o wielkości:

• 0,0032 l/min z odległości 2,5 m,
• 0,0044 l/min z odległości 6 m.

Tak wysoka czułość pozwala odnajdywać niewielkie nieszczelności, zanim ich łączny wpływ zacznie powodować zauważalny wzrost zużycia energii, spadek ciśnienia albo problemy z pracą urządzeń pneumatycznych.

Automatyczne określanie wielkości i kosztu wycieku

FLIR Si2-LD nie ogranicza się do pokazania miejsca, z którego dochodzi ultradźwięk. Kamera automatycznie rozpoznaje wyciek, szacuje jego wielkość i oblicza przewidywany roczny koszt strat.

Dzięki temu dział utrzymania ruchu może ustalić priorytet napraw na podstawie rzeczywistych kosztów. Najpierw można usunąć nieszczelności powodujące największe straty, a następnie potwierdzić skuteczność wykonanych prac podczas ponownej kontroli.

Informacja o kosztach ułatwia również przygotowanie uzasadnienia ekonomicznego programu wykrywania wycieków. Zamiast przedstawiać wyłącznie liczbę znalezionych usterek, można pokazać ich wpływ na roczne koszty produkcji sprężonego powietrza.

Sprężone powietrze i gazy techniczne

Kamera może wykrywać wycieki różnych gazów, pod warunkiem że występuje odpowiednia różnica ciśnienia i powstaje turbulentny przepływ generujący ultradźwięki.

FLIR Si2-LD umożliwia ilościową ocenę i kalkulację kosztów wycieków dla:

• sprężonego powietrza,
• amoniaku,
• argonu,
• dwutlenku węgla,
• helu,
• wodoru,
• metanu,
• gazu ziemnego,
• azotu.

Możliwość kontroli gazów innych niż sprężone powietrze sprawia, że urządzenie znajduje zastosowanie również w przemyśle chemicznym, spożywczym, chłodnictwie, laboratoriach, produkcji gazów technicznych oraz instalacjach wykorzystujących atmosfery ochronne.

Praca w głośnym środowisku przemysłowym

Silniki, wentylatory, przenośniki, narzędzia pneumatyczne i pracujące linie produkcyjne generują wiele dźwięków, które mogą utrudniać tradycyjne poszukiwanie nieszczelności. FLIR Si2-LD wykorzystuje zaawansowane algorytmy filtrowania, aby oddzielić interesujące źródło ultradźwięków od zakłóceń otoczenia.

Automatyczne dostrajanie pomaga dobrać odpowiedni zakres częstotliwości bez czasochłonnej konfiguracji. Operator może szybciej przejść od ogólnego skanowania instalacji do dokładnego wskazania konkretnego miejsca wycieku.

Tryb mechaniczny – wykrywanie problemów z łożyskami

FLIR Si2-LD służy nie tylko do wykrywania nieszczelności. Kamera posiada również tryb analizy mechanicznej przeznaczony do lokalizowania charakterystycznych sygnałów generowanych przez problemy z łożyskami.

Automatyczny dobór i optymalizacja filtrów upraszczają wykrywanie nieprawidłowości mechanicznych. Wczesne rozpoznanie zmiany dźwięku łożyska może pomóc zaplanować kontrolę lub wymianę elementu, zanim dojdzie do zatrzymania maszyny, uszkodzenia wału albo poważniejszej awarii.

Kamera nie zastępuje pełnej diagnostyki drganiowej w każdej sytuacji, ale stanowi bardzo szybkie narzędzie przesiewowe. Podczas jednego obchodu można sprawdzać instalacje sprężonego powietrza i jednocześnie wyszukiwać urządzenia wymagające dokładniejszej kontroli mechanicznej.

Wyraźny obraz i obsługa jedną ręką

FLIR Si2-LD została wyposażona w kolorowy aparat cyfrowy 12 MP, obraz wideo o rozdzielczości 1280 × 720 pikseli oraz cyfrowy zoom 8×. Pole widzenia aparatu wynosi 75° po przekątnej.

Mapa akustyczna jest wyświetlana na obrazie cyfrowym w czasie rzeczywistym. Kamera rejestruje obraz cyfrowy z częstotliwością 60 kl./s, mapę akustyczną z częstotliwością 30 kl./s, a ekran jest odświeżany z częstotliwością 70 kl./s. Zapewnia to płynne skanowanie instalacji i szybkie przemieszczanie się pomiędzy kolejnymi punktami kontroli.

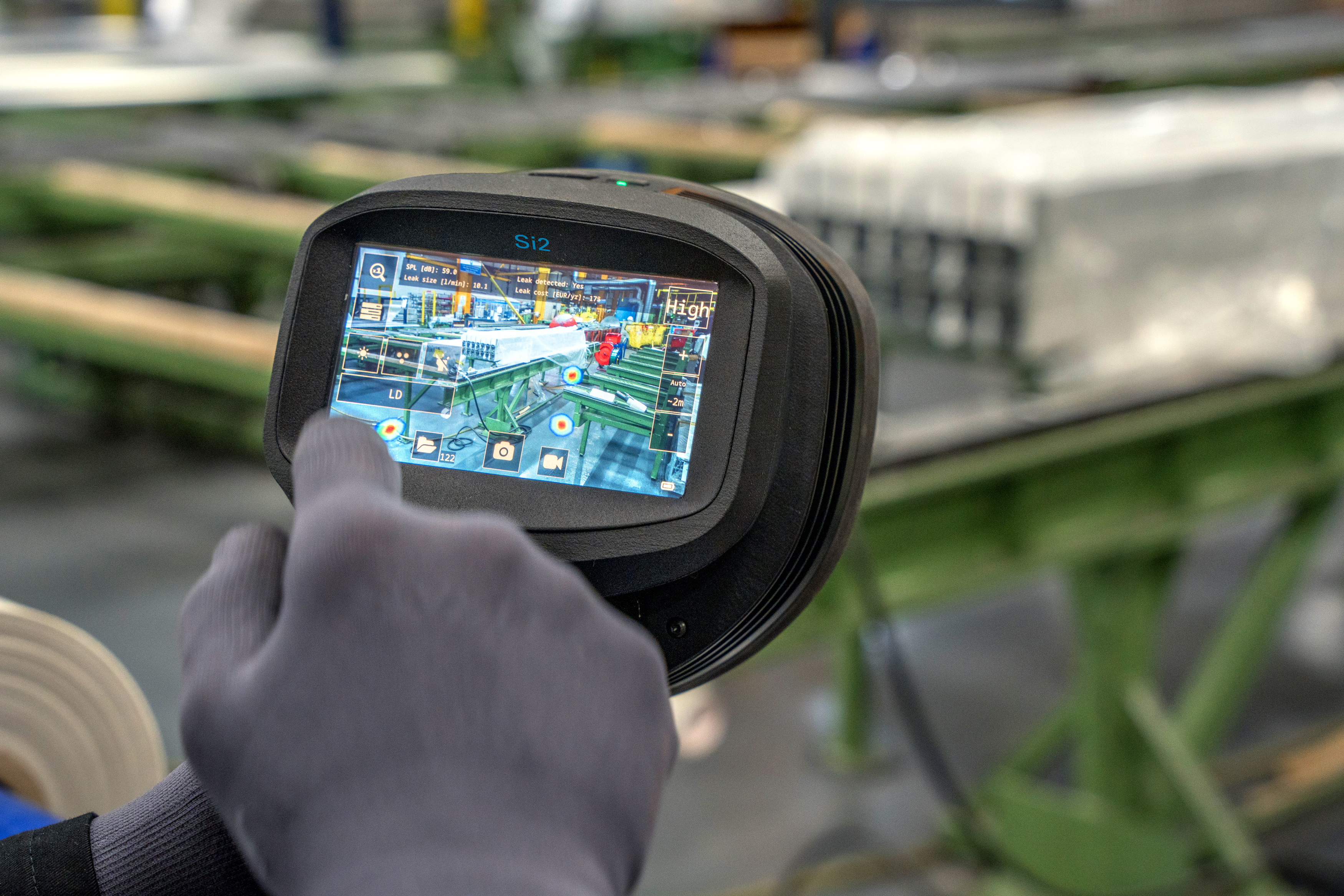

Duży 5-calowy rezystancyjny ekran dotykowy o rozdzielczości 1280 × 720 pikseli można obsługiwać także w rękawicach roboczych. Kamera posiada również wbudowane oświetlenie LED przydatne w ciemnych pomieszczeniach technicznych.

Dokumentowanie wyników inspekcji

FLIR Si2-LD zapisuje obrazy w formatach NLZ i JPEG oraz umożliwia nagrywanie filmów akustycznych o długości do pięciu minut. Do wyników można dodawać znaczniki, komentarze i współrzędne GPS.

Wbudowana pamięć ma pojemność 128 GB, a w zestawie znajduje się również pamięć USB 8 GB. Dane mogą być przesyłane przez Wi-Fi 2,4 lub 5 GHz, pamięć USB albo przewód USB. Aktualizacje oprogramowania kamery mogą być instalowane automatycznie przez sieć bezprzewodową lub przez połączenie USB.

FLIR Acoustic Camera Viewer

Usługa FLIR Acoustic Camera Viewer pozwala analizować wyniki inspekcji w przeglądarce internetowej. Użytkownik może przeglądać obrazy, porządkować wyniki, analizować wielkość wycieków i przygotowywać dokumentację dla działu serwisu lub utrzymania ruchu.

Chmura ułatwia także przekazywanie wykrytych usterek osobom odpowiedzialnym za naprawę. Pojemność przechowywania danych w usłudze nie jest ograniczona pamięcią wewnętrzną kamery.

FLIR Thermal Studio i zaawansowane raportowanie

Obrazy z FLIR Si2-LD można importować do programu FLIR Thermal Studio za pomocą dodatku FLIR Si-Series Plugin. Oprogramowanie pozwala edytować i analizować obrazy akustyczne oraz przygotowywać profesjonalne raporty zawierające lokalizację nieszczelności, wielkość wycieku, koszt strat, komentarze i zalecenia naprawcze.

W jednym raporcie można łączyć obrazy akustyczne z termogramami wykonanymi ręczną kamerą termowizyjną. Pozwala to przygotować kompleksową dokumentację obejmującą na przykład wycieki sprężonego powietrza, stan urządzeń mechanicznych i anomalie temperaturowe.

Zarządzanie flotą urządzeń

Seria FLIR Si2 została przygotowana również z myślą o dużych przedsiębiorstwach posiadających wiele zakładów, kamer i zespołów inspekcyjnych. Funkcje zarządzania flotą urządzeń, integracji danych w chmurze i aktualizacji OTA pomagają kontrolować wykorzystanie sprzętu oraz zachować spójny sposób zbierania danych.

Rozwiązanie ułatwia standaryzację inspekcji w różnych oddziałach firmy i centralne analizowanie rezultatów programu ograniczania wycieków.

Zastosowanie FLIR Si2-LD

FLIR Si2-LD sprawdzi się podczas:

• kontroli instalacji sprężonego powietrza,
• wykrywania wycieków gazów technicznych,
• kontroli rurociągów, zaworów i reduktorów,
• sprawdzania szybkozłączy i rozdzielaczy pneumatycznych,
• kontroli siłowników oraz narzędzi pneumatycznych,
• diagnostyki przyłączy maszyn i linii produkcyjnych,
• wykrywania problemów z łożyskami,
• kontroli układów podciśnieniowych,
• prowadzenia audytów energetycznych instalacji sprężonego powietrza,
• sprawdzania skuteczności wykonanych napraw.

Kamera jest przeznaczona dla działów utrzymania ruchu, zespołów energetycznych, firm serwisowych, audytorów sprężonego powietrza oraz przedsiębiorstw prowadzących program ograniczania strat energii i przestojów.

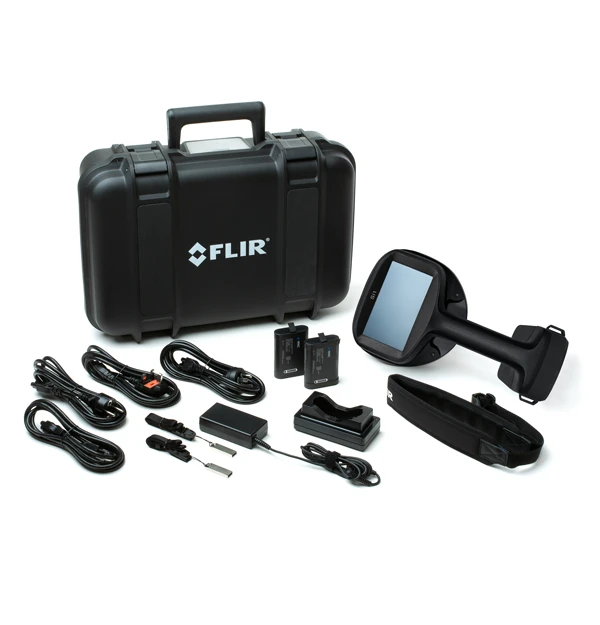

Co zawiera zestaw FLIR Si2-LD?

Standardowy zestaw producenta obejmuje:

• kamerę akustyczną FLIR Si2-LD,
• dwa akumulatory litowo-jonowe,
• ładowarkę do akumulatorów,
• cztery przewody zasilające,
• pasek na szyję,
• twardą walizkę transportową,
• pamięć USB,
• drukowaną dokumentację,
• kartę z bezterminową licencją dodatku FLIR Si-Series Plugin do FLIR Thermal Studio.

Dwa akumulatory pozwalają kontynuować inspekcję podczas ładowania drugiego ogniwa. Jeden akumulator zapewnia do około 2,5 godziny pracy, a pełne ładowanie trwa około dwóch godzin.

Odporna konstrukcja do codziennego użytkowania

Kamera posiada stopień ochrony IP54 i może pracować w temperaturze od –10°C do 50°C. Jej masa wynosi około 1,2 kg bez akumulatora oraz około 1,45 kg z akumulatorem. Wymiary urządzenia to 184 × 276 × 167 mm.

Konstrukcja umożliwia wygodne prowadzenie inspekcji jedną ręką, a pasek na szyję ułatwia dłuższe obchody i zabezpiecza urządzenie podczas przemieszczania się po zakładzie.

Czym FLIR Si2-LD różni się od FLIR Si1-LD?

FLIR Si2-LD jest bardziej zaawansowanym rozwiązaniem przeznaczonym do wymagających inspekcji przemysłowych. Oferuje 124 mikrofony zamiast 96, szersze pasmo do 130 kHz, zasięg do 200 m, wykrywanie i ilościową ocenę wycieków wielu gazów oraz dodatkowy tryb wykrywania usterek mechanicznych.

Si2-LD zapewnia również wyższą czułość na bardzo małe wycieki, większą pamięć, automatyczne dostrajanie filtrów, zarządzanie flotą urządzeń oraz rozbudowaną integrację z systemami raportowania.

Dlaczego warto kupić FLIR Si2-LD w Euro Pro?

Kupując FLIR Si2-LD w Euro Pro, otrzymujesz pomoc w konfiguracji parametrów wycieków, kosztów energii, filtrów częstotliwości i trybu mechanicznego. Pomagamy również uruchomić FLIR Acoustic Camera Viewer, zainstalować dodatek do FLIR Thermal Studio oraz przygotować pierwszy raport.

Zapewniamy wsparcie techniczne w języku polskim, prezentacje urządzenia w rzeczywistych warunkach przemysłowych oraz szkolenia z prawidłowego prowadzenia inspekcji instalacji sprężonego powietrza i gazów technicznych.
