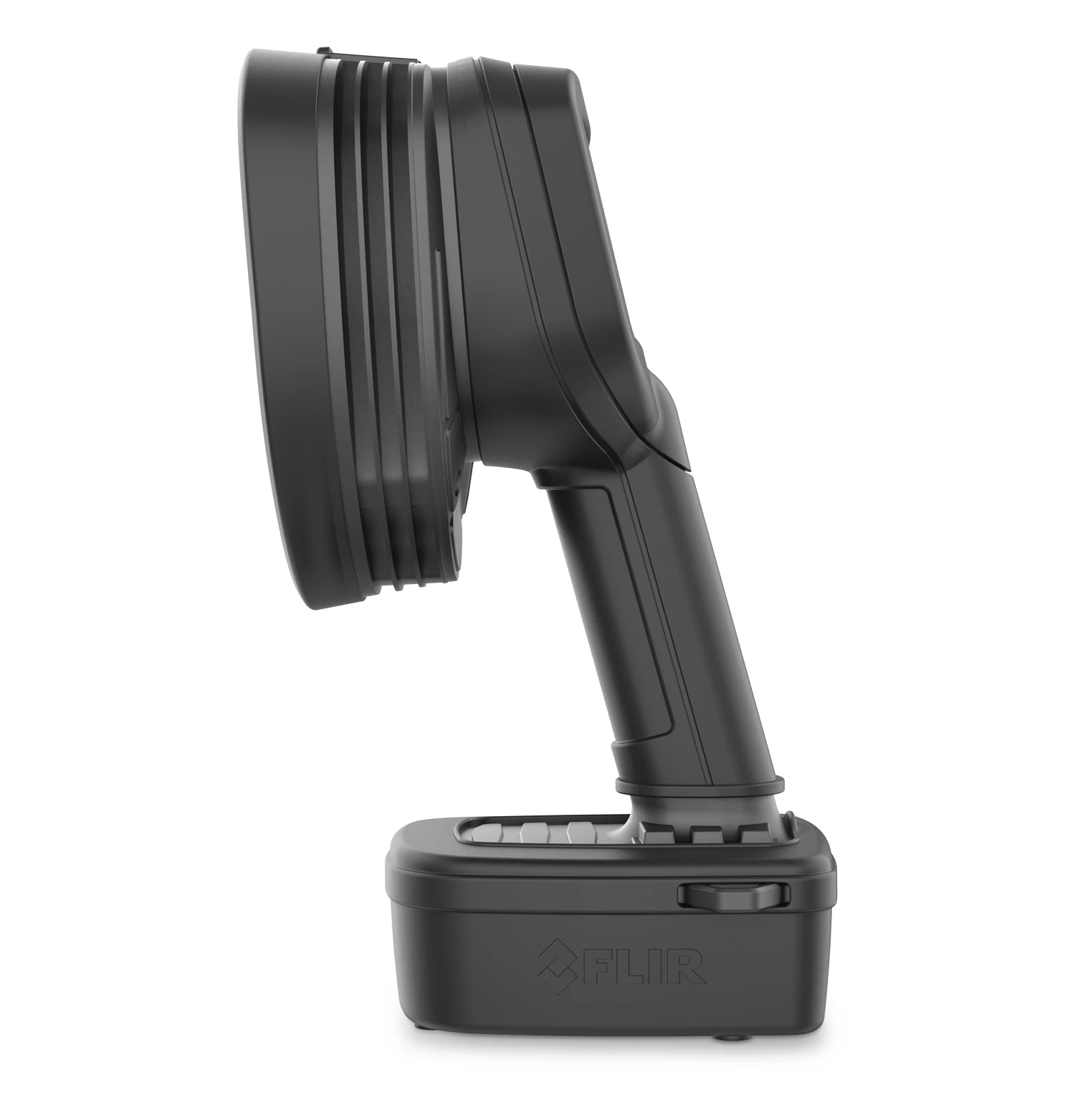

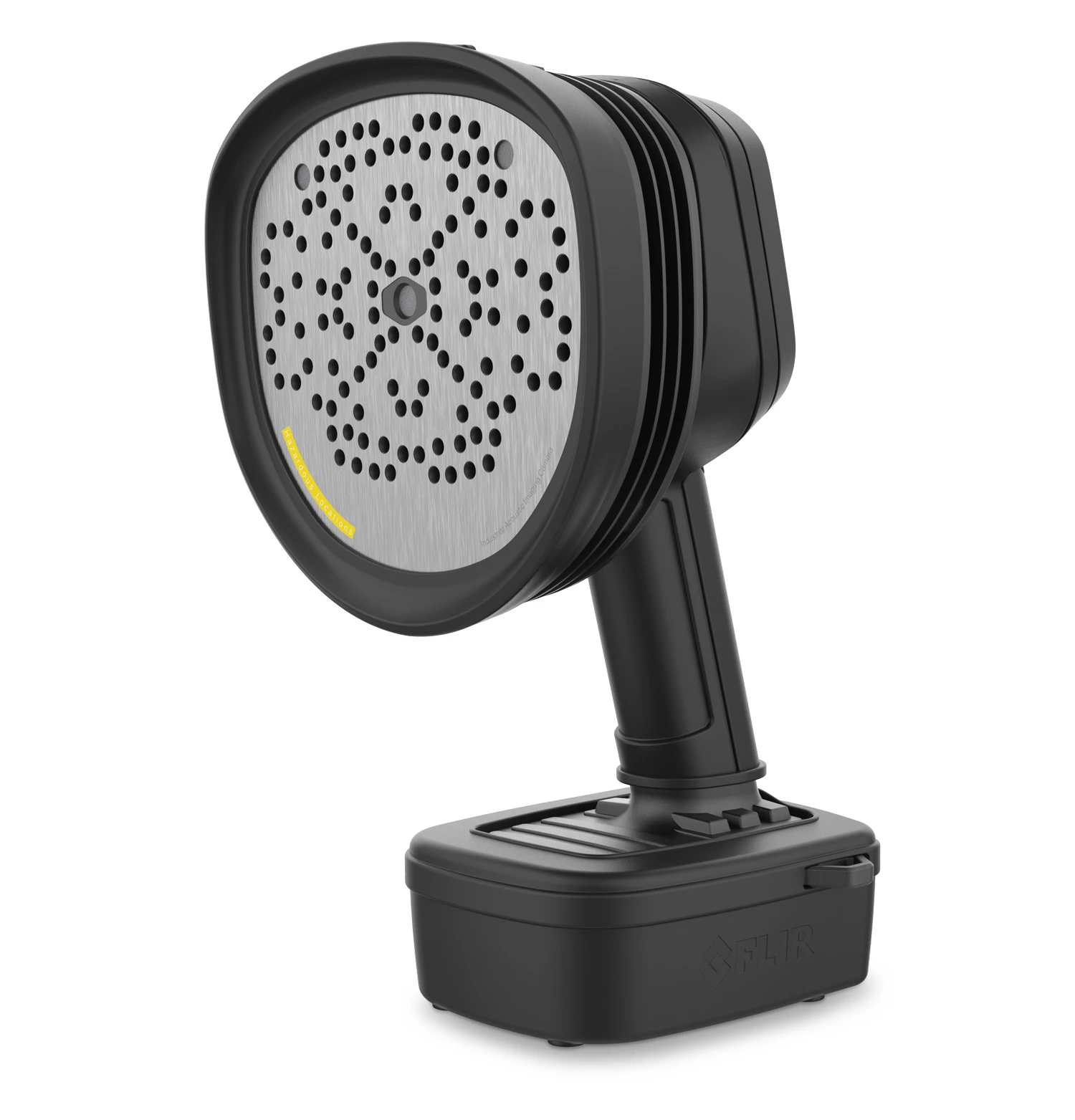

Kamera akustyczna FLIR Si2x-Pro – ATEX do wycieków, wyładowań niezupełnych i diagnostyki mechanicznej

FLIR Si2x-Pro to profesjonalna kamera akustyczna zaprojektowana do pracy również w wybranych strefach zagrożonych wybuchem ATEX. Łączy w jednym urządzeniu trzy kluczowe zastosowania: lokalizację wycieków sprężonego powietrza i gazów, wykrywanie wyładowań niezupełnych oraz diagnostykę usterek mechanicznych.

Kamera akustyczna FLIR Si2x-Pro – ATEX do wycieków, wyładowań niezupełnych i diagnostyki mechanicznej

FLIR Si2x-Pro to profesjonalna kamera akustyczna zaprojektowana do pracy również w wybranych strefach zagrożonych wybuchem ATEX. Łączy w jednym urządzeniu trzy kluczowe zastosowania: lokalizację wycieków sprężonego powietrza i gazów, wykrywanie wyładowań niezupełnych oraz diagnostykę usterek mechanicznych.  Flir

Najważniejszą różnicą względem standardowego FLIR Si2-Pro jest konstrukcja przeznaczona do pracy w środowiskach zagrożonych obecnością gazów, par oraz pyłów wybuchowych. Si2x-Pro posiada certyfikację ATEX kategorii 3 i może być stosowana odpowiednio w strefie 2 dla gazów oraz strefie 22 dla pyłów, zgodnie z oznaczeniem urządzenia. support.flir.com

Kamera wykorzystuje 124 niskoszumowe mikrofony MEMS, pracuje w paśmie 2–130 kHz i wizualizuje źródło ultradźwięków bezpośrednio na obrazie. Pozwala prowadzić pomiary z odległości od około 0,3 do 200 m, zależnie od warunków i rodzaju badanego źródła. Flir

FLIR Si2x-Pro w praktyce

FLIR Si2x-Pro – kamera akustyczna do stref zagrożonych wybuchem

To właśnie ATEX jest jednym z najważniejszych powodów wyboru Si2x-Pro zamiast standardowej Si2-Pro.

Certyfikat ATEX producenta określa urządzenie jako:

II 3 G Ex ic IIC T4 Gc
II 3 D Ex ic IIIC T135°C Dc
Tamb: -10°C do +40°C support.flir.com

Co oznacza oznaczenie ATEX?

II – urządzenie przeznaczone do zastosowań przemysłowych innych niż górnictwo.

3 G – kategoria 3 dla atmosfer gazowych. Odpowiada zastosowaniu w strefie 2, czyli tam, gdzie atmosfera wybuchowa złożona z gazów, par lub mgieł nie występuje podczas normalnej pracy albo występuje jedynie przez krótki czas.

3 D – kategoria 3 dla atmosfer pyłowych. Odpowiada zastosowaniu w strefie 22, gdzie chmura palnego pyłu zwykle nie występuje podczas normalnej pracy, a jeśli wystąpi, to przez krótki czas.

Ex ic – rodzaj zabezpieczenia oparty na iskrobezpieczeństwie, na poziomie właściwym dla zastosowań kategorii 3.

IIC – grupa gazowa obejmująca również najbardziej wymagające grupy gazów w ramach klasyfikacji IIA/IIB/IIC.

T4 – klasa temperaturowa dla atmosfer gazowych.

IIIC – grupa pyłów obejmująca przewodzące pyły palne.

T135°C – maksymalna określona temperatura powierzchni dla zastosowania pyłowego wynosi 135°C.

Gc / Dc – poziomy zabezpieczenia EPL odpowiednio dla atmosfer gazowych i pyłowych.

Trzeba zwrócić uwagę, że certyfikacja nie oznacza możliwości pracy we wszystkich strefach Ex. Si2x-Pro jest urządzeniem kategorii 3, dlatego w klasyfikacji ATEX jego typowymi obszarami zastosowania są Zone 2 i Zone 22, a nie strefy 0/1 czy 20/21. support.flir.com

Gdzie przydaje się FLIR Si2x-Pro ATEX?

Si2x-Pro została zaprojektowana z myślą o zakładach, w których zwykła kamera akustyczna może nie być dopuszczona do określonego obszaru.

FLIR wskazuje zastosowania m.in. w:

• przemyśle chemicznym,
• oil & gas,
• instalacjach amoniaku,
• instalacjach wodoru,
• oczyszczalniach ścieków,
• energetyce,
• przemyśle farmaceutycznym,
• lakierniach i liniach malarskich,
• przemyśle spożywczym,
• przemyśle drzewnym,
• przetwórstwie metali,
• obszarach występowania palnych pyłów. Flir

Wykrywanie wycieków sprężonego powietrza

FLIR Si2x-Pro lokalizuje ultradźwięki generowane przez gaz przepływający turbulentnie przez niewielką nieszczelność.

Kamera pokazuje miejsce wycieku bezpośrednio na obrazie, dzięki czemu operator może szybko przeszukiwać:

• instalacje sprężonego powietrza,
• złącza,
• przewody,
• zawory,
• reduktory,
• instalacje technologiczne,
• elementy pneumatyczne.

Minimalna deklarowana przez producenta wykrywalna wielkość wycieku wynosi 0,0032 l/min z odległości 2,5 m, a zakres pracy może sięgać do 200 m, zależnie od warunków i badanego źródła. Flir

Wykrywanie wycieków gazów przemysłowych

Si2x-Pro może być wykorzystywana nie tylko do sprężonego powietrza.

FLIR wymienia możliwość pracy m.in. z:

• azotem,
• amoniakiem,
• wodorem,
• CO₂,
• metanem,
• helem,
• argonem,
• sprężonym powietrzem. Flir

Jest to szczególnie istotne w zakładach chemicznych, instalacjach chłodniczych, produkcji spożywczej, energetyce oraz zakładach wykorzystujących gazy techniczne.

Wyładowania niezupełne – PD

FLIR Si2x-Pro posiada również tryb przeznaczony do wykrywania wyładowań niezupełnych – Partial Discharge (PD) w urządzeniach elektrycznych.

Kamera pozwala lokalizować charakterystyczne emisje akustyczne związane z wyładowaniami oraz przeprowadzać ocenę ich znaczenia.

Producent wyposażył Si2x-Pro w automatyczną ocenę stopnia zagrożenia PD opartą na algorytmach AI, wraz z rekomendowanymi działaniami wyświetlanymi bezpośrednio na kamerze. Flir

Może być stosowana podczas kontroli m.in.:

• rozdzielnic,
• stacji elektroenergetycznych,
• izolatorów,
• połączeń elektrycznych,
• urządzeń średniego i wysokiego napięcia,
• infrastruktury energetycznej.

Diagnostyka mechaniczna – Mechanical Fault Detection

Trzecim obszarem zastosowania FLIR Si2x-Pro jest diagnostyka mechaniczna.

Kamera wykorzystuje m.in.:

• MSI – Mechanical Sound Indicator,
• poziom ciśnienia akustycznego SPL,
• Crest Factor,
• Kurtosis Factor.

Pozwala to wspierać diagnostykę elementów takich jak łożyska i inne obracające się podzespoły maszyn. Flir

W połączeniu z wykrywaniem wycieków oraz PD oznacza to, że jeden przyrząd może być wykorzystywany przez kilka działów utrzymania ruchu.

124 mikrofony MEMS i pasmo 2–130 kHz

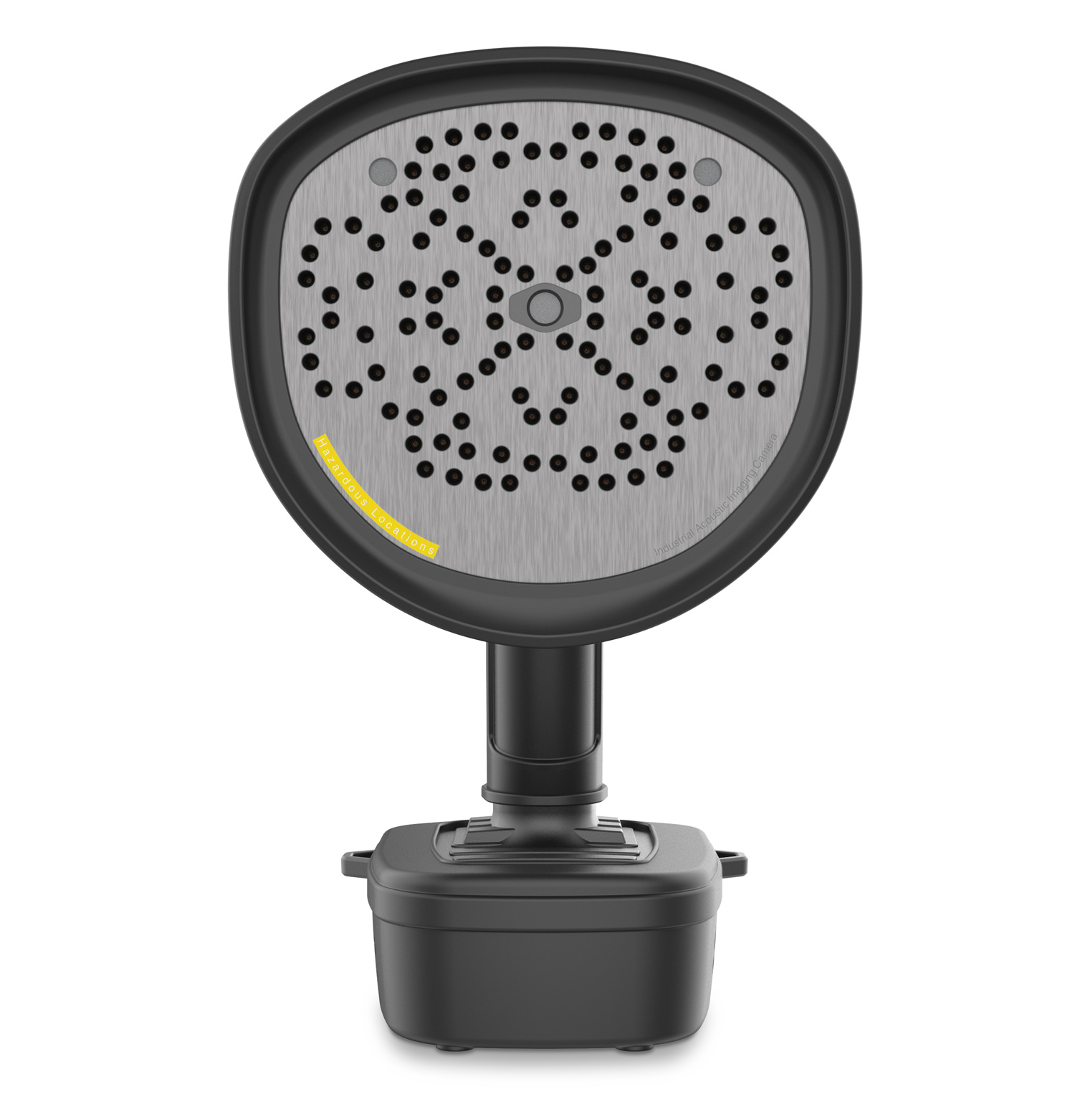

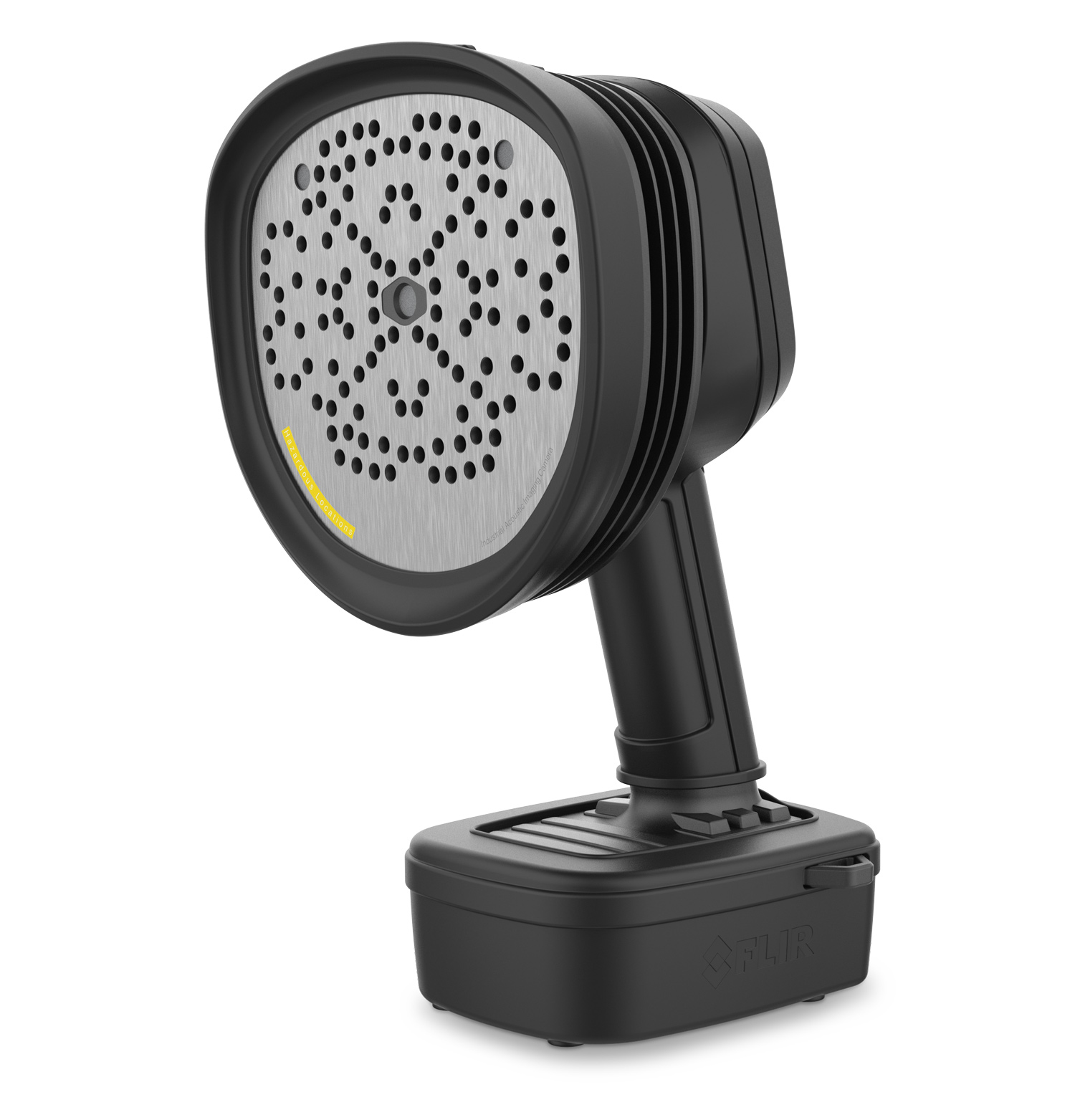

Sercem Si2x-Pro jest matryca 124 niskoszumowych mikrofonów MEMS.

Kamera analizuje dźwięk w zakresie:

2 kHz – 130 kHz

i w czasie rzeczywistym wskazuje kierunek, z którego pochodzi emisja akustyczna. Flir

Pozwala to operatorowi łatwo odróżnić potencjalną nieszczelność lub inne źródło ultradźwięków od obrazu otoczenia.

AutoFilter i AutoDistance

FLIR Si2x-Pro posiada funkcje automatyzujące pomiar, m.in. AutoFilter oraz AutoDistance. Producent stosuje je również w pozostałych kamerach najnowszej generacji Si2. support.flir.com

AutoFilter pomaga odfiltrować niepożądane źródła dźwięku i skupić analizę na interesującym operatora problemie.

AutoDistance wspiera określenie odległości od źródła, ograniczając potrzebę ręcznego wprowadzania parametrów podczas kontroli.

Duży ekran i zapis wyników

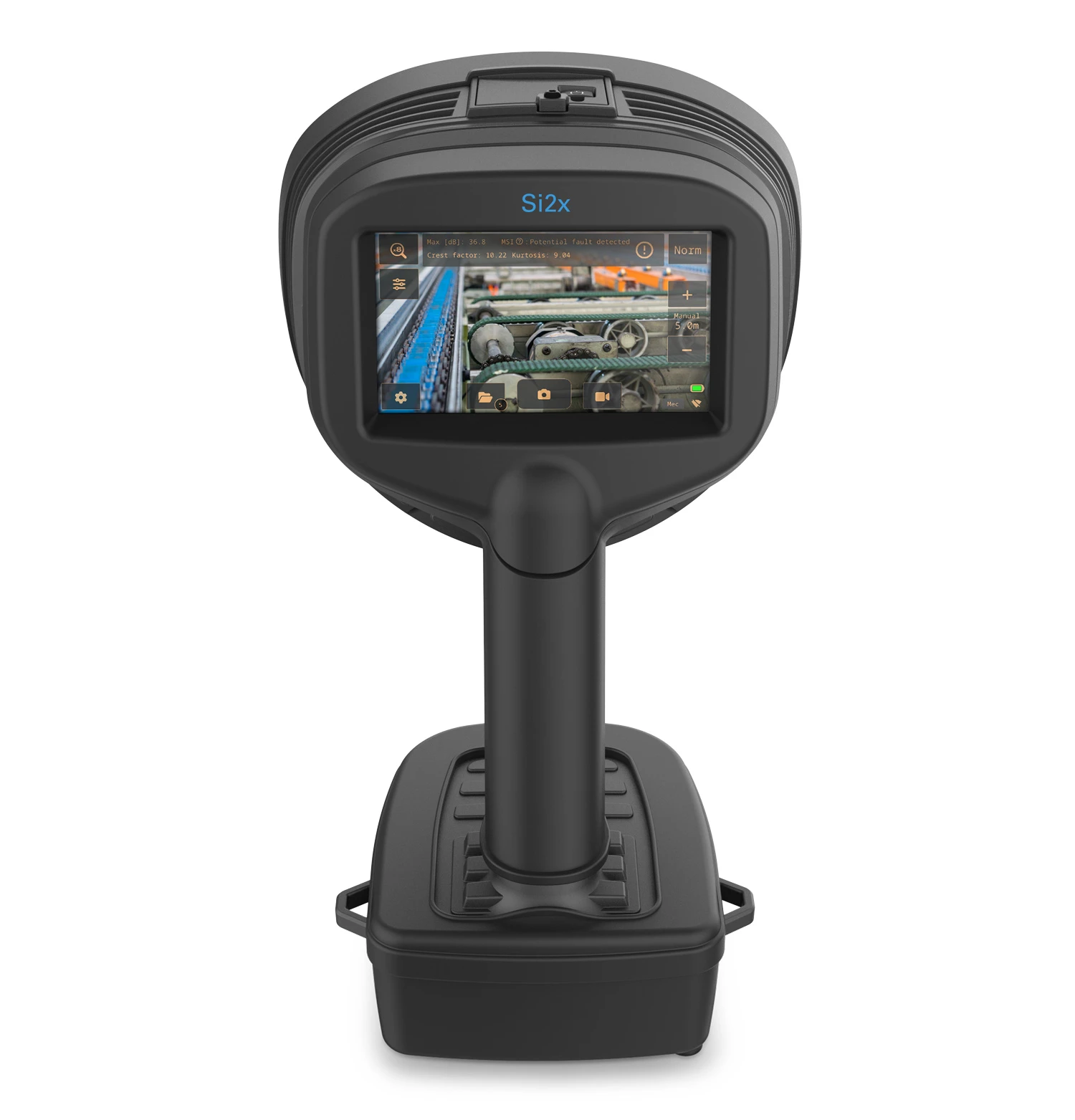

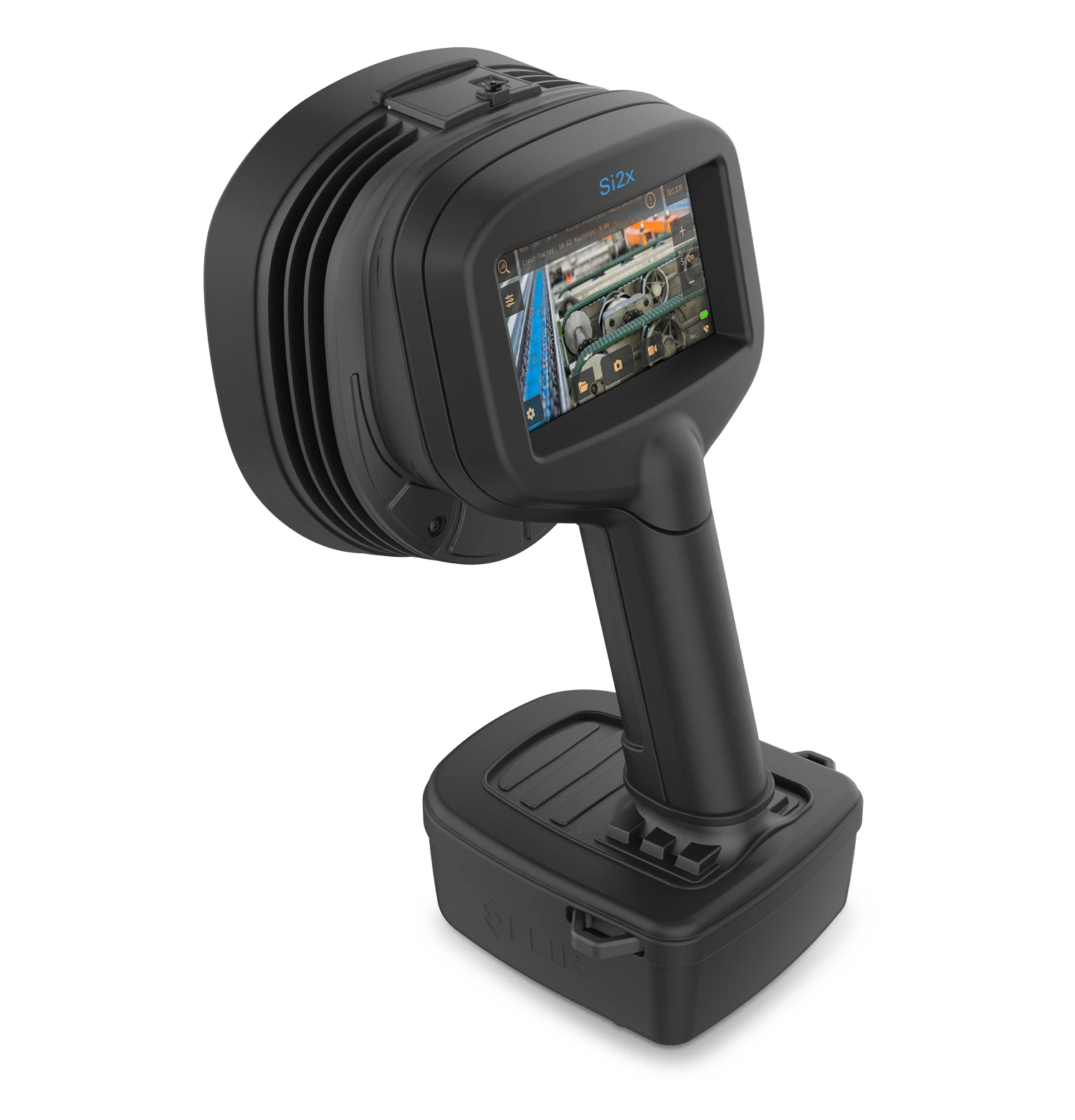

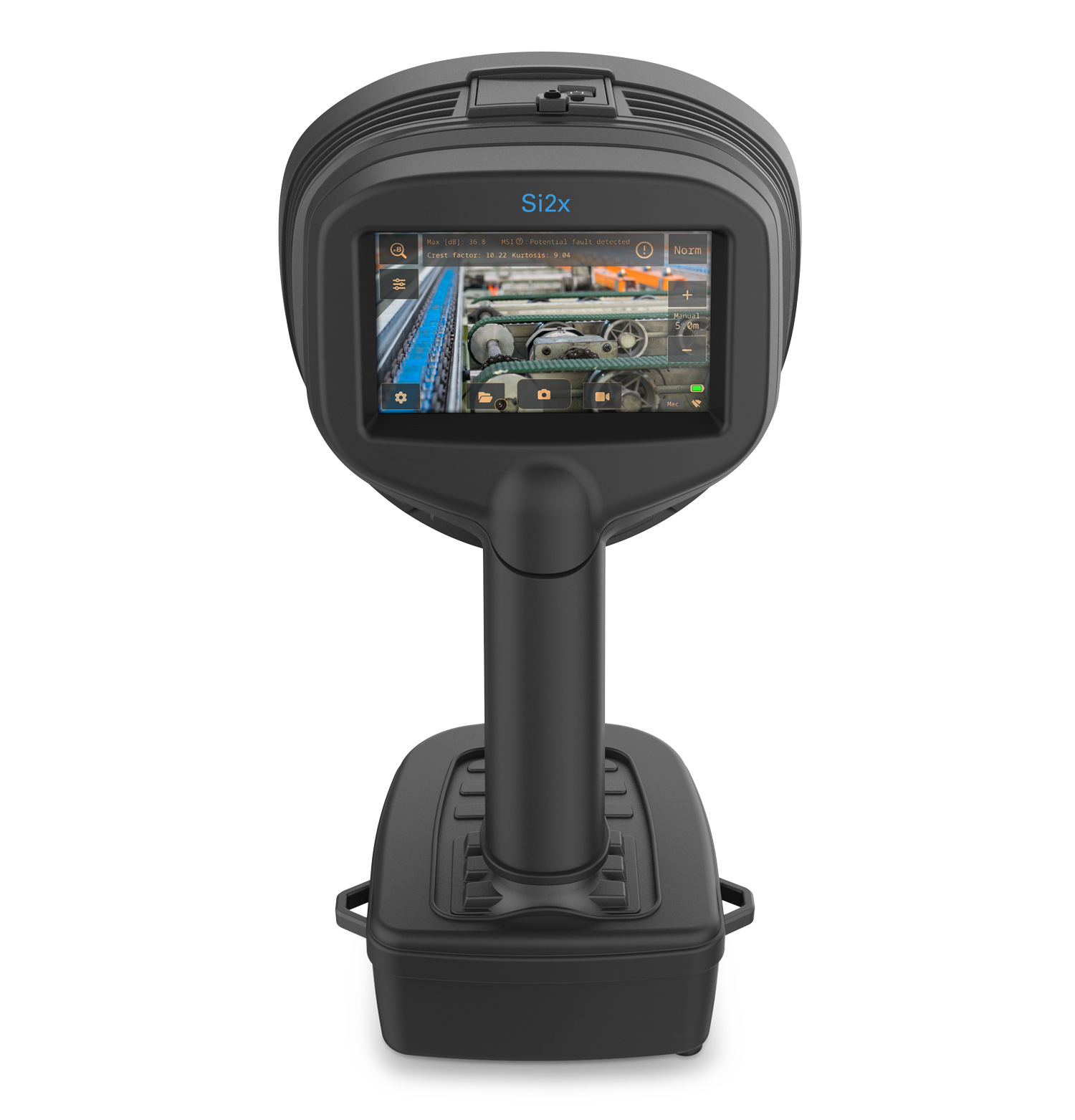

FLIR Si2x-Pro posiada 5-calowy ekran o rozdzielczości 1280 × 720 px. Obraz z kamery wizyjnej również ma rozdzielczość 1280 × 720 px. Flir

Kamera może zapisywać zdjęcia oraz nagrania wideo, co pozwala dokumentować wykryte problemy i wykorzystywać materiały w raportach z inspekcji.

Thermal Studio i Acoustic Camera Viewer

FLIR Si2x-Pro współpracuje z oprogramowaniem FLIR do analizy i raportowania, w tym FLIR Thermal Studio oraz Acoustic Camera Viewer. support.flir.com

Pozwala to przenieść wyniki z kamery na komputer, analizować pomiary oraz przygotowywać dokumentację z przeprowadzonych inspekcji.

Najważniejsze parametry FLIR Si2x-Pro

Parametry techniczne i oznaczenie ATEX wynikają z aktualnych danych producenta i certyfikatu ATEX dla serii Si2x. Flir

FLIR Si2x-Pro czy FLIR Si2-Pro?

Najważniejsza różnica dotyczy środowiska pracy.

Jeżeli pomiary mają być wykonywane w zwykłym środowisku przemysłowym, Si2-Pro oferuje trzy podstawowe obszary diagnostyczne. Jeśli jednak zakład posiada obszary sklasyfikowane jako ATEX Zone 2 lub Zone 22, należy rozpatrywać odpowiednią wersję Si2x-Pro zgodnie z klasyfikacją konkretnego miejsca pracy. support.flir.com

Dlaczego warto wybrać FLIR Si2x-Pro?

ATEX Zone 2 i Zone 22
Najważniejsza przewaga serii Si2x – możliwość prowadzenia pomiarów w odpowiednio sklasyfikowanych obszarach zagrożonych atmosferą wybuchową.

3 urządzenia w jednym
Wycieki + wyładowania niezupełne + diagnostyka mechaniczna.

124 mikrofony MEMS
Precyzyjna lokalizacja źródła ultradźwięków na obrazie.

Pomiar z dużej odległości
Zakres detekcji deklarowany przez producenta sięga do 200 m w odpowiednich warunkach.

Automatyczna ocena PD
Kamera wspiera operatora w ocenie wykrytych wyładowań niezupełnych.

Analiza wycieków
Możliwość nie tylko znalezienia nieszczelności, ale również jej kwantyfikacji.

Diagnostyka mechaniczna
MSI, SPL, Crest Factor i Kurtosis pomagają wykrywać problemy mechaniczne.

Dokumentowanie wyników
Zdjęcia, filmy i późniejsza analiza w oprogramowaniu FLIR.
