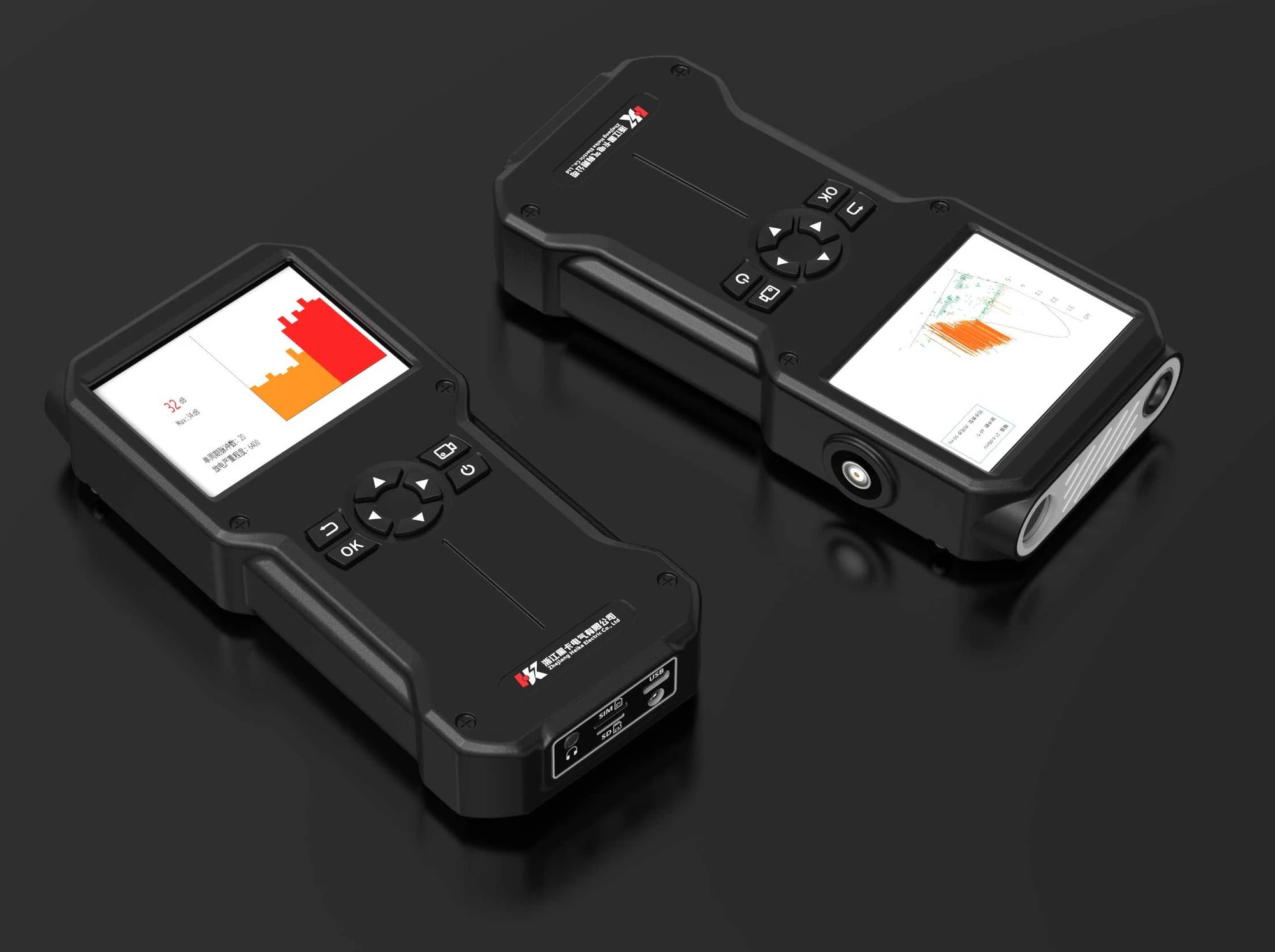

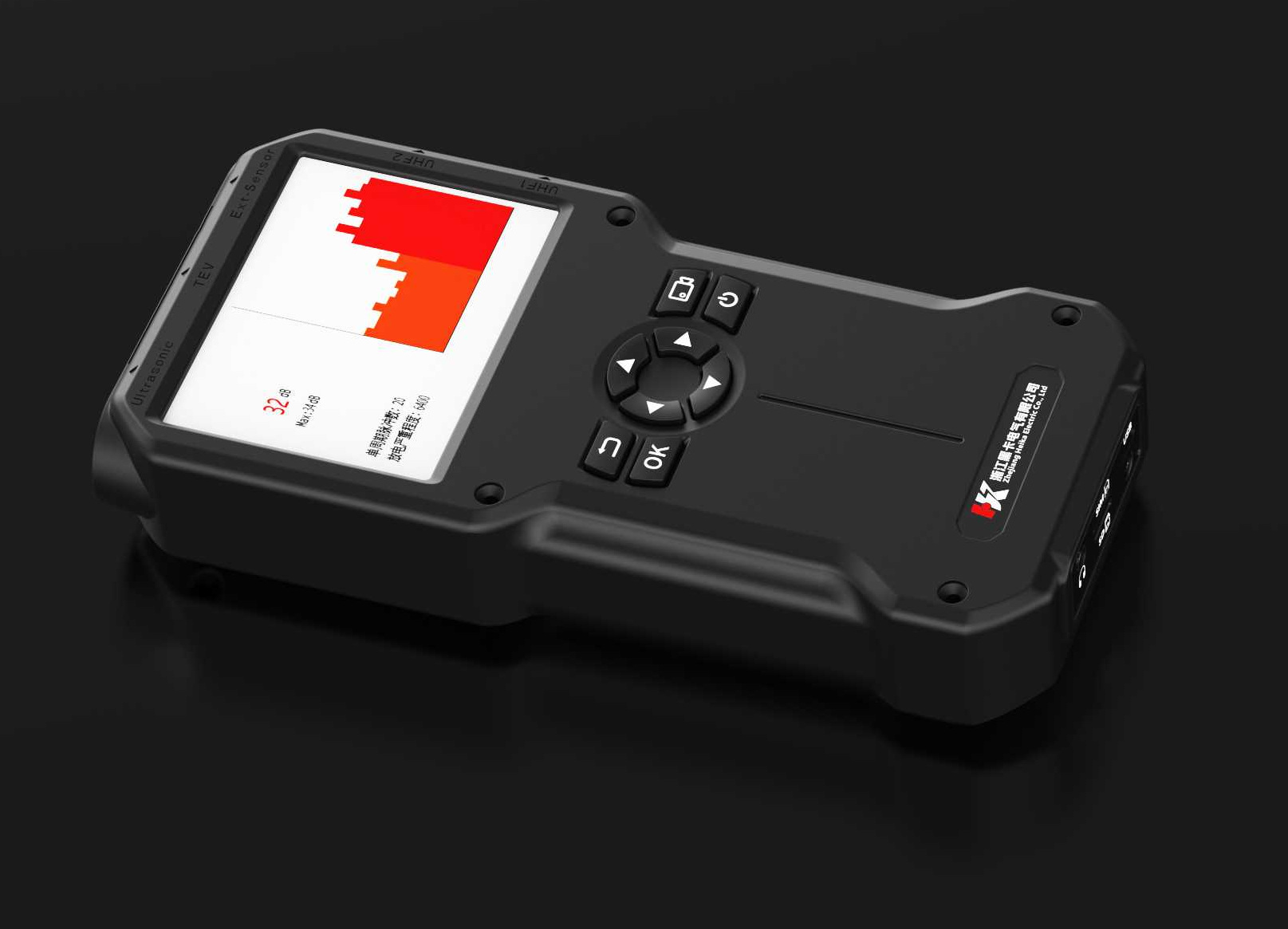

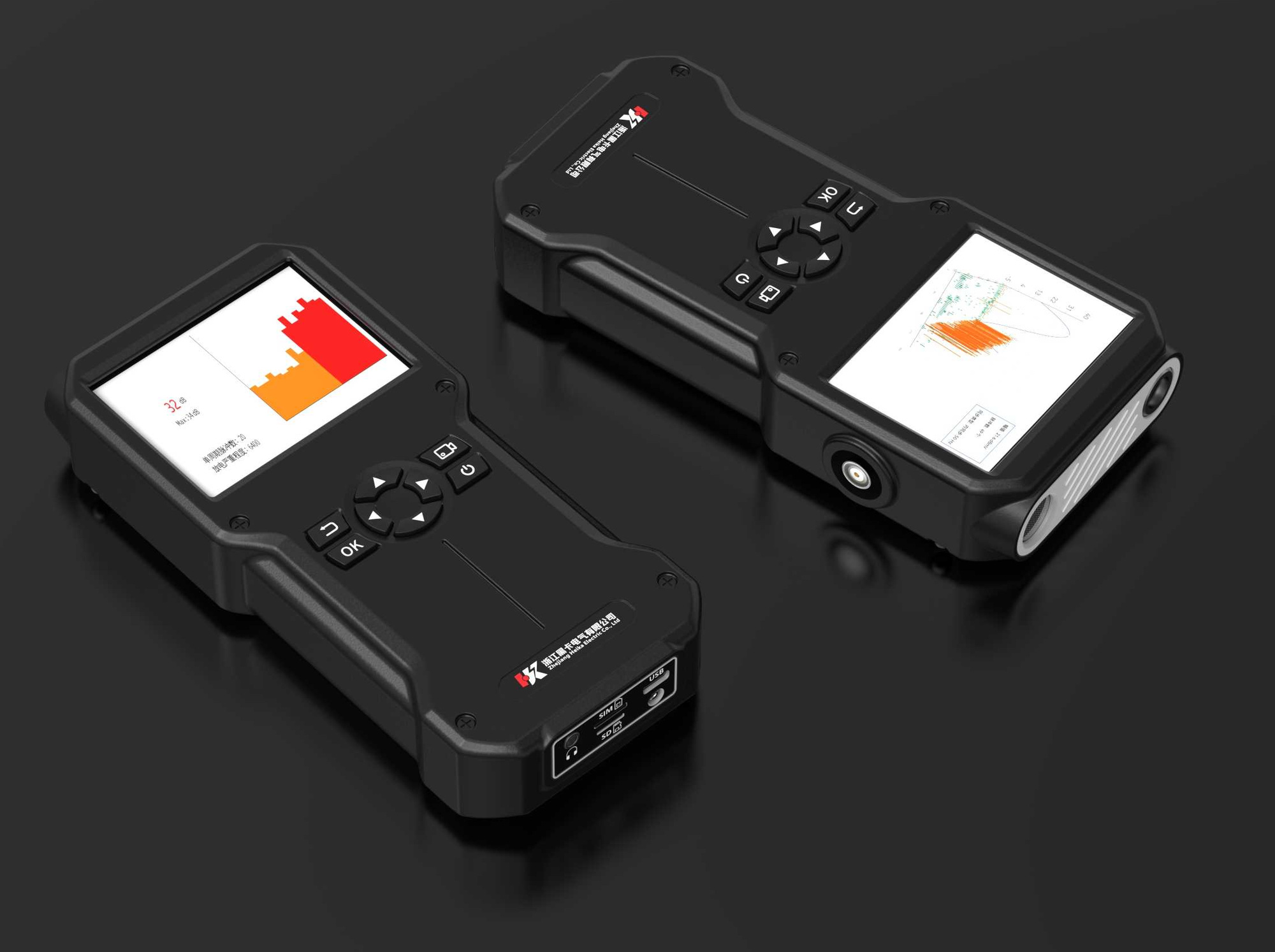

SPD500 – detektor wyładowań niezupełnych do diagnostyki urządzeń elektroenergetycznych

Detektor wyładowań niezupełnych SPD500 pozwala wykrywać sygnały świadczące o aktywności wyładowań w urządzeniach elektroenergetycznych. Łączy pięć metod detekcji: TEV, AA, AE, HFCT oraz UHF. Dzięki temu jedną jednostkę pomiarową można wykorzystać do kontroli rozdzielnic, kabli, transformatorów i aparatury z izolacją gazową GIS, dobierając sondę do konstrukcji badanego obiektu.

Wyładowania niezupełne, określane również jako wyładowania częściowe – Partial Discharge (PD), mogą towarzyszyć rozwojowi uszkodzeń izolacji. Ich wczesne wykrywanie pomaga wskazać urządzenia wymagające dokładniejszej diagnostyki i zaplanować działania serwisowe. SPD500 wspiera ocenę aktywności wyładowań poprzez pomiar poziomu sygnału, wykresy PRPD/PRPS oraz porównywanie wyników z różnych punktów pomiarowych.

Metody wykrywania wyładowań niezupełnych w SPD500

TEV – Transient Earth Voltage – przejściowe napięcie doziemne

Metoda TEV wykrywa krótkotrwałe impulsy napięciowe pojawiające się na uziemionej, metalowej obudowie w związku z aktywnością wyładowań. Wykorzystuje się ją przede wszystkim do diagnostyki rozdzielnic średniego napięcia w obudowach metalowych. Czujnik przykłada się do zewnętrznej powierzchni obudowy, bez konieczności bezpośredniej obserwacji źródła wyładowania. SPD500 ma wbudowany czujnik TEV.

AA – Airborne Acoustics – ultradźwięki powietrzne

AA to bezkontaktowa detekcja ultradźwięków rozchodzących się w powietrzu. Metoda jest wykorzystywana do poszukiwania wyładowań powierzchniowych i koronowych, między innymi na izolatorach i w aparaturze elektroenergetycznej. W przypadku zamkniętej rozdzielnicy potrzebna jest droga propagacji dźwięku, na przykład otwór lub szczelina w obudowie. Czujnik AA jest zintegrowany z jednostką główną.

AE – Acoustic Emission – emisja akustyczna, ultradźwięki kontaktowe

Sonda AE odbiera sygnały akustyczne przenoszone przez materiał, z którym ma kontakt. Uzupełnia diagnostykę tam, gdzie zamknięta obudowa ogranicza zastosowanie czujnika powietrznego. Ultradźwięki kontaktowe wykorzystuje się między innymi podczas badań zamkniętych przedziałów aparatury i transformatorów. Wynik zależy od drogi propagacji drgań oraz jakości sprzężenia sondy z powierzchnią.

HFCT – High-Frequency Current Transformer – przekładnik prądowy wysokiej częstotliwości

Sonda HFCT wykrywa impulsy prądowe wysokiej częstotliwości związane z wyładowaniami niezupełnymi. Metoda znajduje zastosowanie przede wszystkim w diagnostyce kabli energetycznych i ich osprzętu, przy wykorzystaniu odpowiednio dostępnych przewodów uziemiających lub połączeń ekranów. Uzupełnia pomiary akustyczne i TEV, dostarczając informacji o impulsach propagujących się w obwodzie.

UHF – Ultra-High Frequency – ultrawysoka częstotliwość

Metoda UHF służy do detekcji sygnałów elektromagnetycznych emitowanych podczas wyładowań. Jest stosowana między innymi w aparaturze GIS – Gas-Insulated Switchgear, czyli rozdzielnicach z izolacją gazową – oraz transformatorach z odpowiednimi punktami sprzężenia UHF. SPD500 pracuje w paśmie 300–1500 MHz. Pomiar wymaga odpowiedniego dostępu sygnału do czujnika; nie należy zakładać jego swobodnego przenikania przez szczelną metalową obudowę.

Dobór metody detekcji do badanego urządzenia

Do kontroli rozdzielnic SN warto łączyć TEV i AA, a w razie potrzeby uzupełnić badanie sondą kontaktową AE. Przy kablach i ich osprzęcie zastosowanie znajduje HFCT, natomiast przy aparaturze GIS – UHF z odpowiednim punktem sprzężenia. Badania urządzeń pod napięciem powinien prowadzić uprawniony personel zgodnie z instrukcją oraz procedurami bezpieczeństwa obiektu.

SPD500 – parametry techniczne detektora wyładowań niezupełnych

Parametry według broszury producenta. Nazwy dodatkowych trybów prezentacji sygnału i filtrów zachowano w języku angielskim. Wi-Fi i 4G stanowią wyposażenie opcjonalne.

Wyposażenie zestawu SPD500

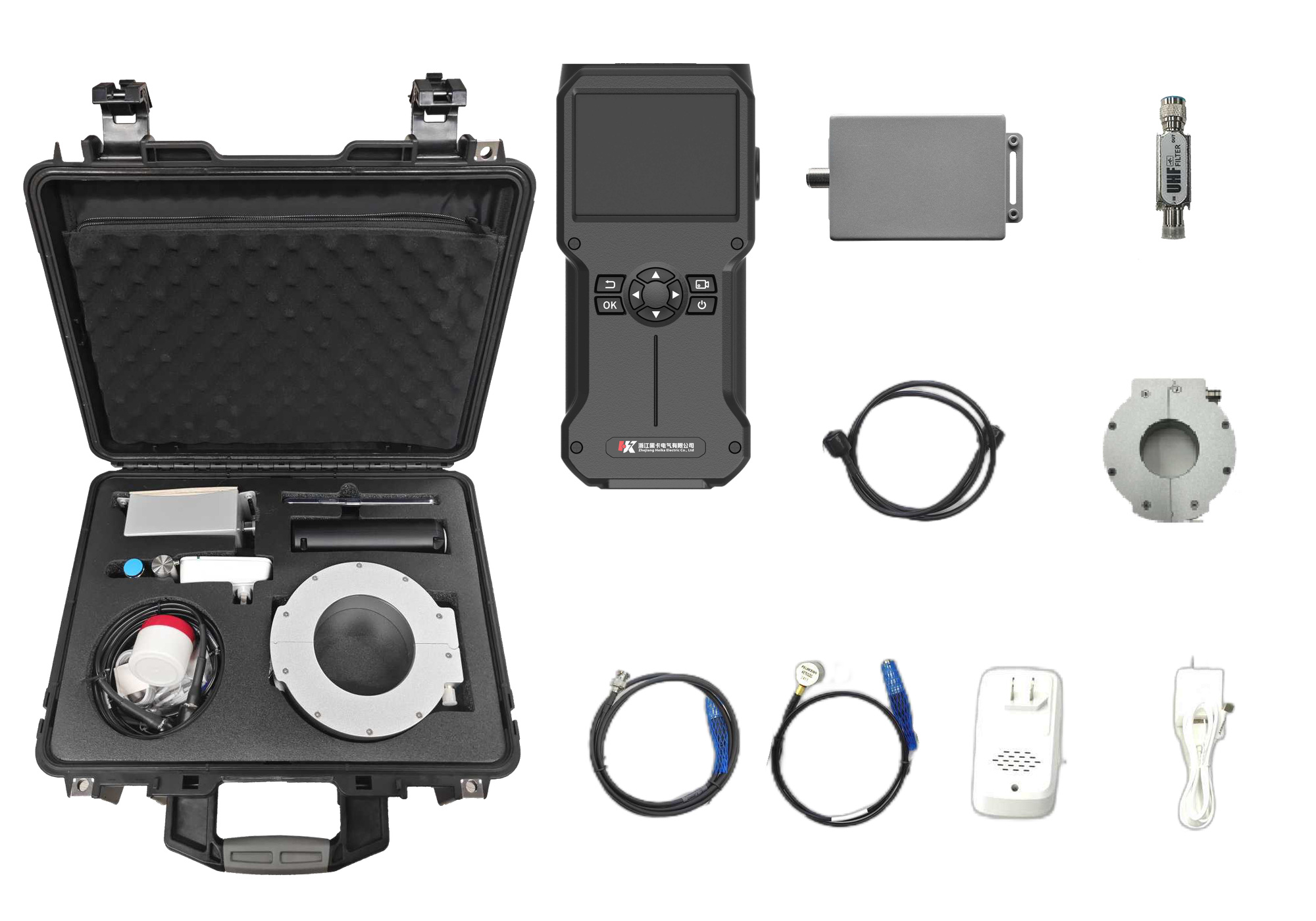

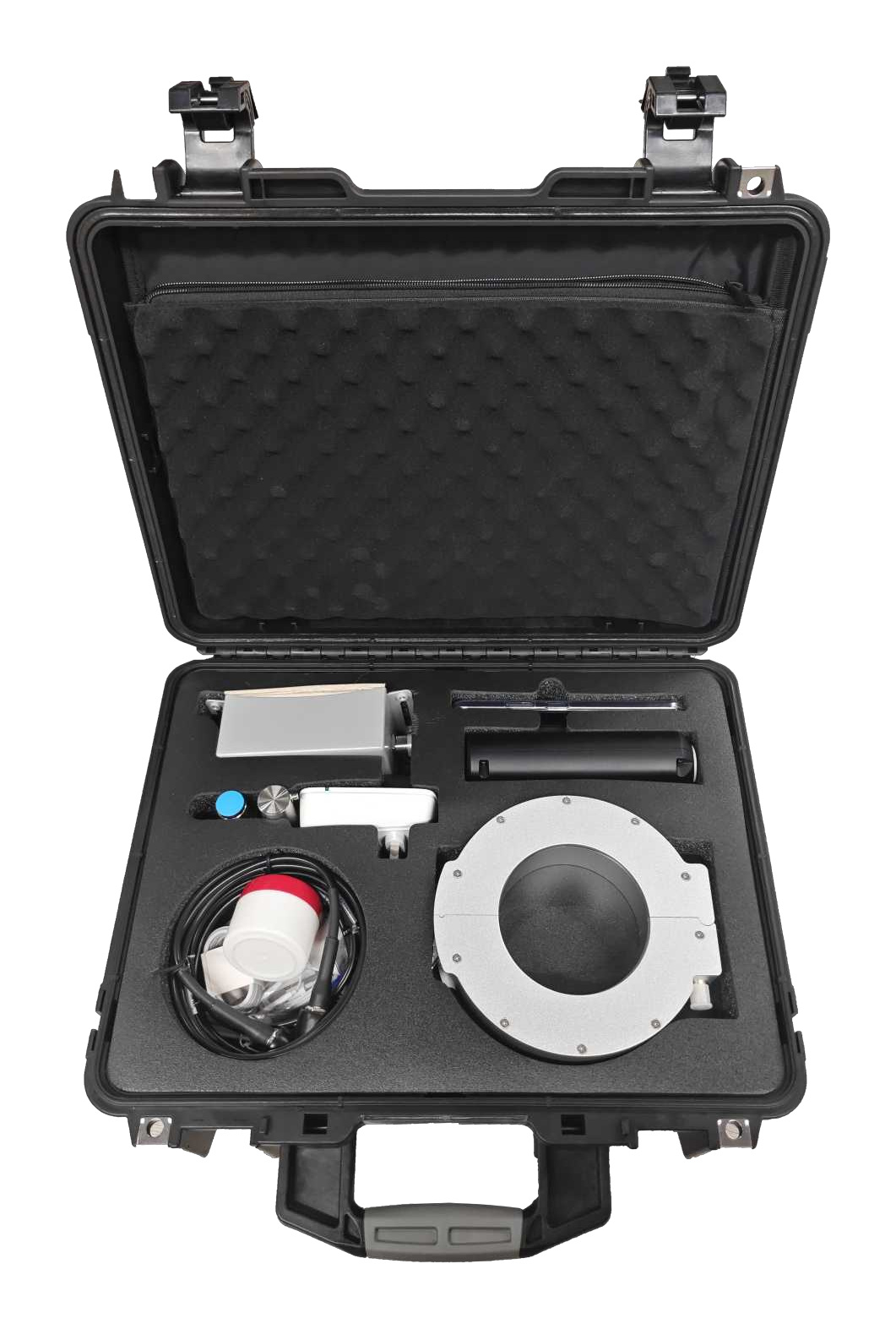

Opisywany zestaw zawiera jednostkę główną SPD500 z czujnikami TEV i AA, sondę kontaktową AE z przewodem, sondę HFCT z przewodem oraz sondę UHF z przewodem i filtrem pasmowozaporowym. W komplecie znajdują się także synchronizator fazy częstotliwości sieciowej, ładowarka, walizka transportowa, instrukcja obsługi, karta gwarancyjna i certyfikat zgodności.

Potrzebujesz detektora wyładowań niezupełnych do konkretnego typu rozdzielnicy, kabli lub transformatora? Skontaktuj się z Euro Pro – pomożemy dobrać konfigurację sond do planowanych badań.

SPD500 a EA Technology UltraTEV Plus² – praktyczne różnice

Atutem konstrukcyjnym SPD500 jest wejście BNC do podłączenia sondy UHF bez osobnego modułu odbiornika. W rozwiązaniu UltraTEV Plus² firma EA Technology stosuje dodatkowy odbiornik UHF Receiver. SPD500 oferuje również ładowanie USB-C, podczas gdy w dokumentacji porównywanego UltraTEV Plus² wskazano microUSB. W opisywanym zestawie SPD500 sondy AE, HFCT i UHF oraz synchronizator są już ujęte w wyposażeniu.

Oba urządzenia obsługują detekcję TEV, ultradźwiękową, HFCT i UHF przy odpowiedniej konfiguracji.
