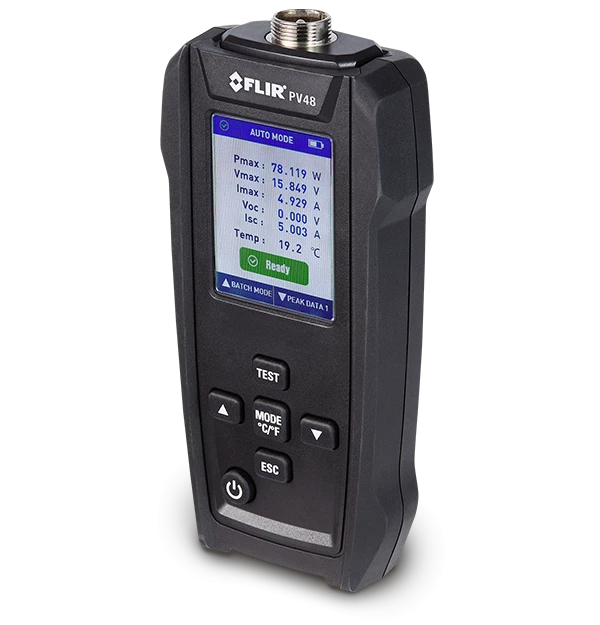

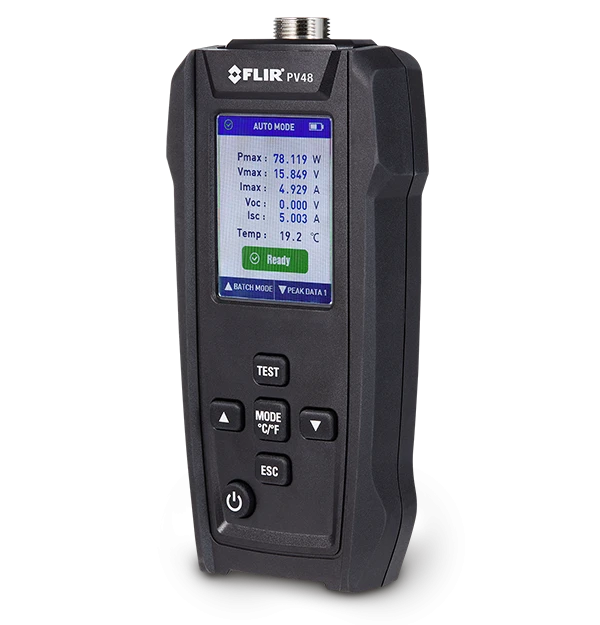

FLIR PV48 – tester paneli fotowoltaicznych i analizator charakterystyki I-V do 800 W

FLIR PV48 to profesjonalny tester paneli fotowoltaicznych przeznaczony do szybkiej oceny parametrów elektrycznych i wydajności pojedynczych modułów PV. Urządzenie mierzy najważniejsze wartości elektryczne panelu oraz automatycznie wyznacza jego charakterystykę prądowo-napięciową I-V, pozwalając szybko ocenić stan techniczny i rzeczywistą wydajność modułu.

PV48 umożliwia analizę paneli o mocy do 800 W, napięciu do 60 V i prądzie do 30 A, dzięki czemu doskonale sprawdzi się podczas montażu, serwisowania oraz diagnostyki współczesnych instalacji fotowoltaicznych.

Sprawdź rzeczywistą wydajność panelu PV

Pomiar samego napięcia multimetrem nie zawsze wystarczy do prawidłowej oceny kondycji modułu fotowoltaicznego. Panel może generować prawidłowe napięcie obwodu otwartego, a jednocześnie osiągać znacznie niższą moc pod obciążeniem.

FLIR PV48 analizuje cały przebieg charakterystyki I-V, dzięki czemu pozwala znacznie dokładniej zweryfikować zachowanie badanego panelu.

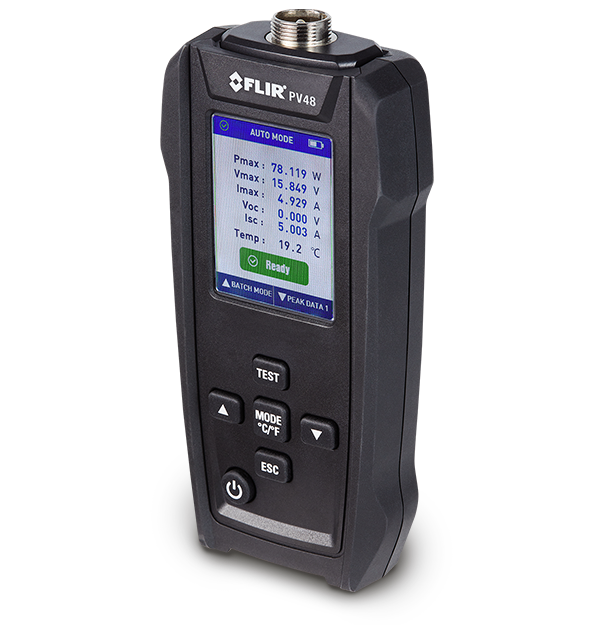

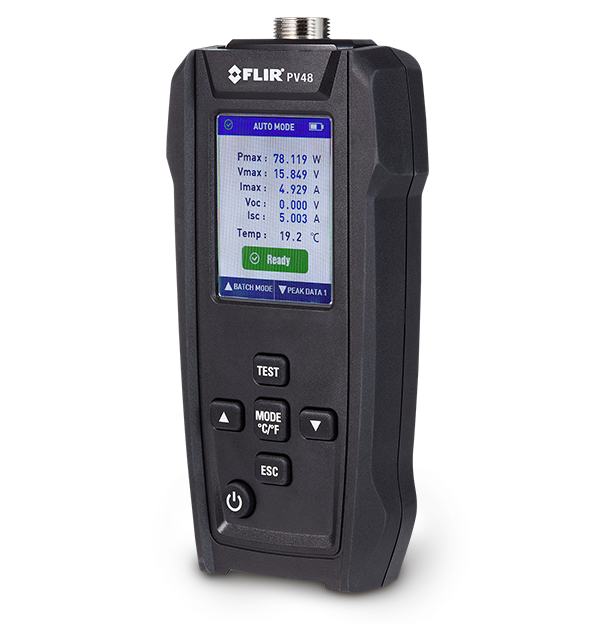

Urządzenie mierzy między innymi:

• Pmax – maksymalną moc panelu,
• Voc – napięcie obwodu otwartego,
• Isc – prąd zwarciowy,
• Vmax – napięcie w punkcie maksymalnej mocy,
• Imax – prąd w punkcie maksymalnej mocy,
• temperaturę,
• oraz prezentuje graficzną krzywą I-V.

Charakterystyka I-V – więcej informacji niż zwykły pomiar napięcia

Krzywa I-V przedstawia zależność prądu generowanego przez panel od jego napięcia.

Jej analiza pomaga ocenić, czy moduł fotowoltaiczny pracuje prawidłowo i czy jego zachowanie odpowiada oczekiwanym parametrom.

FLIR PV48 może być szczególnie przydatny podczas:

• odbiorów instalacji fotowoltaicznych,
• diagnostyki paneli o obniżonej produkcji,
• porównywania modułów w tej samej instalacji,
• serwisowania instalacji PV,
• kontroli jakości modułów,
• wyszukiwania paneli wymagających dalszej diagnostyki.

Pomiar maksymalnej mocy do 800 W

FLIR PV48 umożliwia bezpośredni pomiar maksymalnej mocy panelu w zakresie:

0–800 W

Urządzenie automatycznie określa punkt maksymalnej mocy MPP, wyznaczając wartości Vmax, Imax oraz Pmax. Dokładność pomiaru maksymalnej mocy wynosi ±5%.

To szczególnie przydatne podczas porównywania kilku modułów znajdujących się w podobnych warunkach pracy.

Pomiar Voc i Isc

FLIR PV48 umożliwia również pomiary dwóch podstawowych parametrów wykorzystywanych podczas diagnostyki paneli fotowoltaicznych:

Voc – napięcie obwodu otwartego

Zakres pomiarowy: 0–60 V
Dokładność: ±1%

Isc – prąd zwarciowy

Zakres pomiarowy: 0–30 A
Dokładność: ±1%

Dzięki temu jedno urządzenie może zastąpić kilka osobnych pomiarów wykonywanych podczas podstawowej diagnostyki modułu PV.

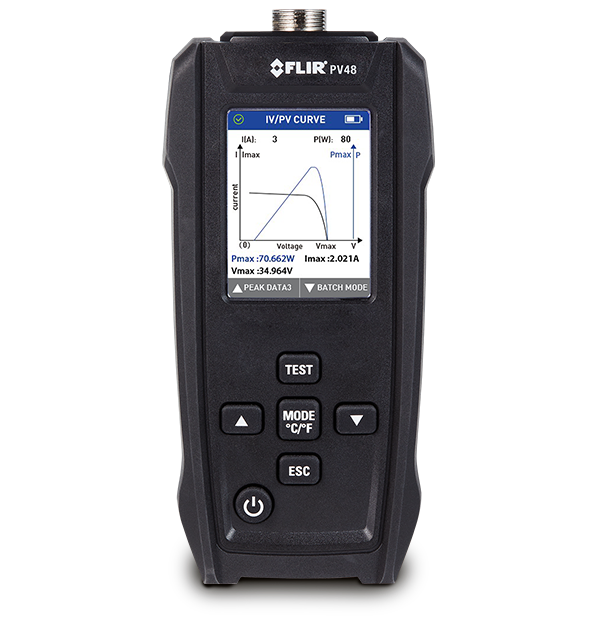

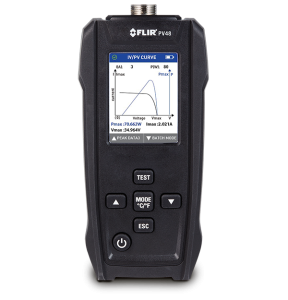

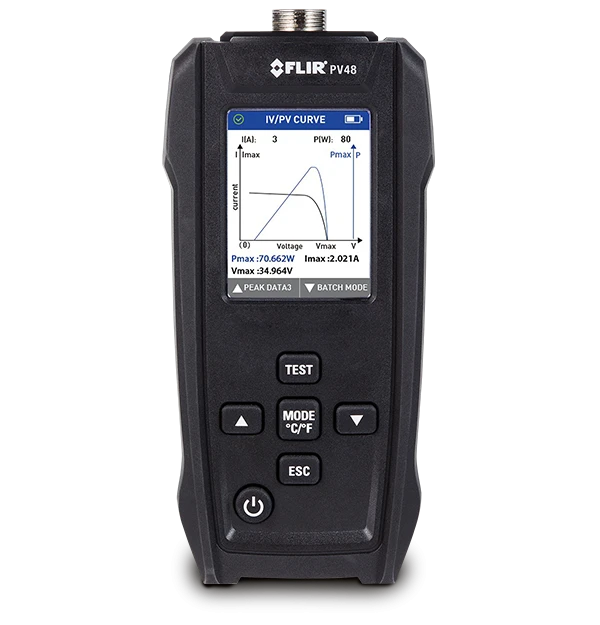

Czytelny wykres bezpośrednio na ekranie

Duży, kontrastowy wyświetlacz TFT pozwala obserwować wyniki oraz przebieg charakterystyki I-V bezpośrednio podczas pracy przy instalacji.

Ekran został zaprojektowany tak, aby pozostawał czytelny również podczas pracy na zewnątrz i w jasnym świetle słonecznym.

Nie trzeba więc analizować wyłącznie pojedynczych wartości liczbowych – operator może od razu zobaczyć zachowanie badanego modułu.

Proste podłączenie za pomocą MC4

FLIR PV48 dostarczany jest z przewodami testowymi MC4, dzięki czemu można szybko podłączyć urządzenie do typowego modułu fotowoltaicznego.

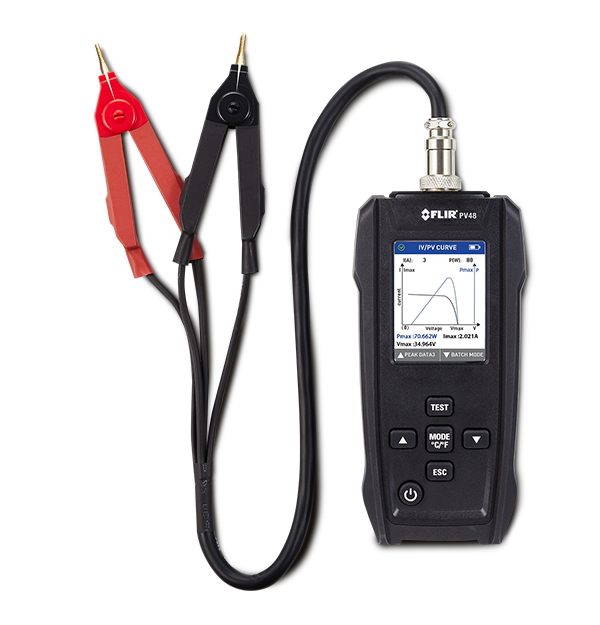

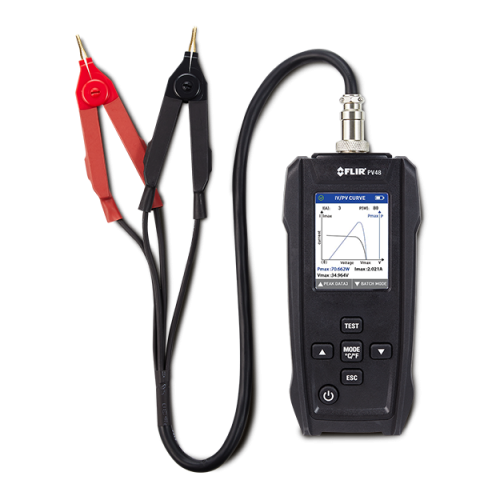

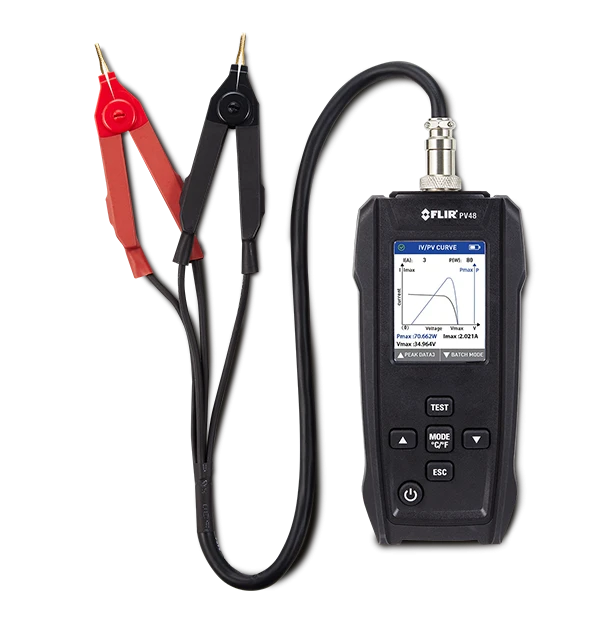

W zestawie producent dostarcza również przewody z krokodylkami, przewód USB oraz instrukcję szybkiego uruchomienia.

Idealny do diagnostyki razem z kamerą termowizyjną

FLIR PV48 może być doskonałym uzupełnieniem diagnostyki termowizyjnej instalacji fotowoltaicznej.

Kamera termowizyjna może wskazać panel z nietypowym rozkładem temperatury, natomiast PV48 pozwala zweryfikować jego parametry elektryczne i charakterystykę I-V.

Takie połączenie umożliwia bardziej kompleksową ocenę instalacji PV i pomaga odróżnić problem elektryczny od anomalii widocznej jedynie w obrazie termicznym.

Najważniejsze zalety FLIR PV48

✓ Tester pojedynczych paneli fotowoltaicznych

✓ Automatyczne wyznaczanie charakterystyki I-V

✓ Pomiar maksymalnej mocy Pmax do 800 W

✓ Pomiar napięcia Voc do 60 V

✓ Pomiar prądu Isc do 30 A

✓ Pomiar Vmax i Imax w punkcie maksymalnej mocy

✓ Graficzna prezentacja charakterystyki I-V

✓ Pomiar temperatury

✓ Duży, kontrastowy wyświetlacz TFT

✓ Czytelność podczas pracy na zewnątrz

✓ Przewody testowe MC4 w zestawie

✓ Wbudowany akumulator litowo-jonowy

✓ Kompaktowa konstrukcja – masa około 206 g

✓ Do około 5 godzin pracy na akumulatorze

Dane techniczne FLIR PV48

Dane techniczne według aktualnej specyfikacji producenta Teledyne FLIR.

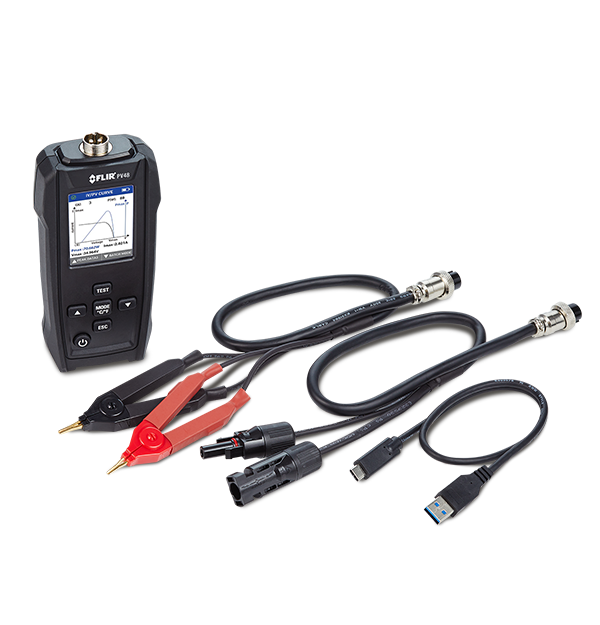

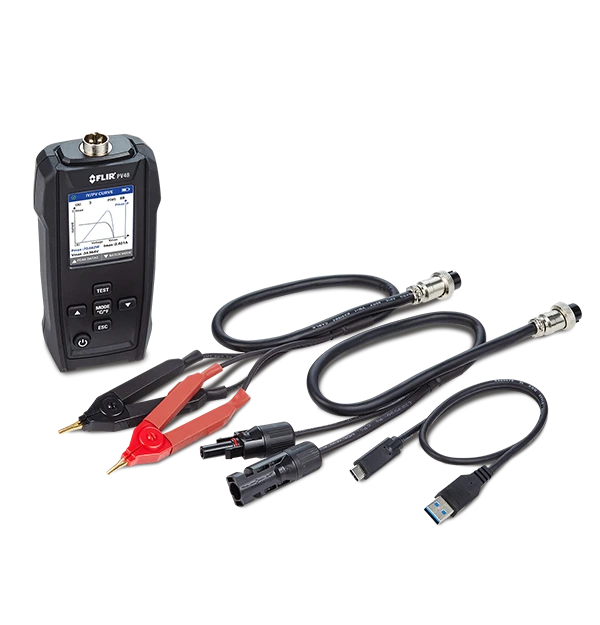

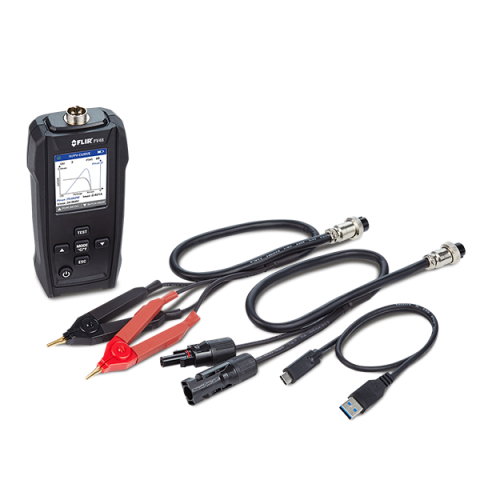

Co znajduje się w zestawie?

W standardowym zestawie FLIR PV48 znajdują się:

• tester FLIR PV48,
• komplet przewodów pomiarowych MC4,
• komplet przewodów z krokodylkami,
• przewód USB,
• akumulator Li-ion,
• skrócona instrukcja obsługi.

FLIR PV48 – szybka diagnostyka pojedynczego modułu PV

FLIR PV48 jest praktycznym rozwiązaniem dla instalatorów, serwisantów i osób zajmujących się diagnostyką instalacji fotowoltaicznych.

Zamiast ograniczać kontrolę panelu do pomiaru samego napięcia, można sprawdzić jego moc, prąd, napięcie oraz przebieg charakterystyki I-V. Pozwala to znacznie szybciej ocenić, czy moduł działa prawidłowo i czy wymaga dalszej diagnostyki.

FLIR PV48 szczególnie dobrze uzupełnia kamerę termowizyjną oraz mierniki PV, tworząc kompletny zestaw do kontroli wydajności i diagnostyki instalacji fotowoltaicznych.
