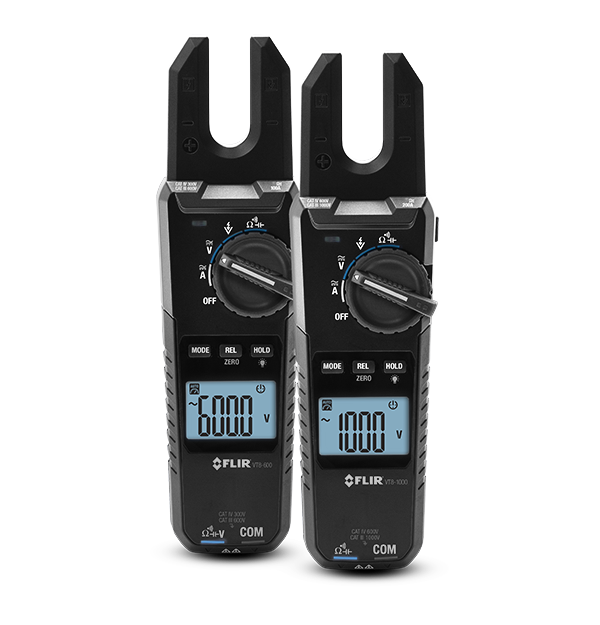

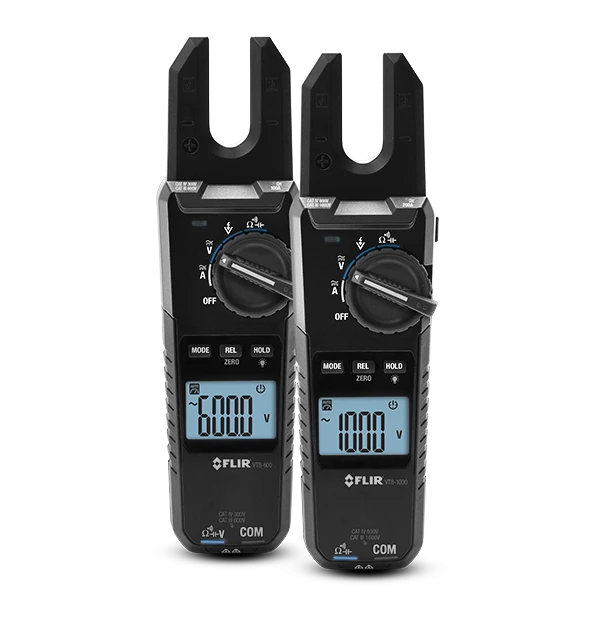

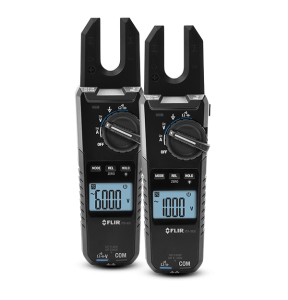

FLIR VT8-1000 – miernik cęgowy z otwartą szczęką do 200 A / 1000 V True RMS

Krótki opis produktu

FLIR VT8-1000 to profesjonalny miernik cęgowy typu Open Jaw przeznaczony do pomiarów napięcia, prądu, rezystancji, pojemności oraz kontroli ciągłości obwodu. Otwarta konstrukcja cęgów umożliwia szybki pomiar prądu AC/DC do 200 A bez konieczności rozłączania przewodu, a zakres pomiaru napięcia sięga 1000 V AC/DC.

Urządzenie wykorzystuje technologię True RMS, posiada bezkontaktowy detektor napięcia NCV, podświetlany wyświetlacz LCD 6000 cyfr oraz wbudowaną lampkę roboczą LED. Kategoria bezpieczeństwa CAT III 1000 V / CAT IV 600 V sprawia, że VT8-1000 jest przeznaczony do profesjonalnych prac elektrycznych, serwisowych i utrzymania ruchu.

FLIR VT8-1000 – jeden miernik do podstawowej diagnostyki instalacji elektrycznych

FLIR VT8-1000 łączy możliwości klasycznego multimetru i miernika cęgowego w kompaktowej obudowie.

Otwarta konstrukcja Open Jaw pozwala szybko objąć przewód cęgami bez konieczności otwierania i zamykania klasycznej szczęki. Rozwarcie wynosi 15,5 mm, dzięki czemu urządzenie dobrze sprawdza się również w zatłoczonych szafach elektrycznych i miejscach o ograniczonym dostępie.

Najważniejsze zalety FLIR VT8-1000

• pomiar prądu AC/DC do 200 A,
• pomiar napięcia AC/DC do 1000 V,
• technologia True RMS,
• otwarte cęgi Open Jaw,
• rozwarcie cęgów 15,5 mm,
• pomiar rezystancji do 60 MΩ,
• pomiar pojemności,
• test ciągłości,
• bezkontaktowa detekcja napięcia NCV,
• funkcja Data Hold,
• tryb względny,
• zerowanie pomiaru prądu DC,
• automatyczna zmiana zakresu,
• podświetlany wyświetlacz 6000 cyfr,
• wbudowane światło robocze LED,
• kategoria bezpieczeństwa CAT III 1000 V / CAT IV 600 V,
• odporność na upadek z wysokości 2 m,
• 3-letnia ograniczona gwarancja FLIR.

tekst

Open Jaw – czym różni się od klasycznego miernika cęgowego?

W typowym mierniku cęgowym szczęki trzeba otworzyć, objąć nimi przewód, a następnie zamknąć.

W FLIR VT8-1000 zastosowano otwartą konstrukcję cęgów. Przewód można po prostu wsunąć w szczelinę pomiarową.

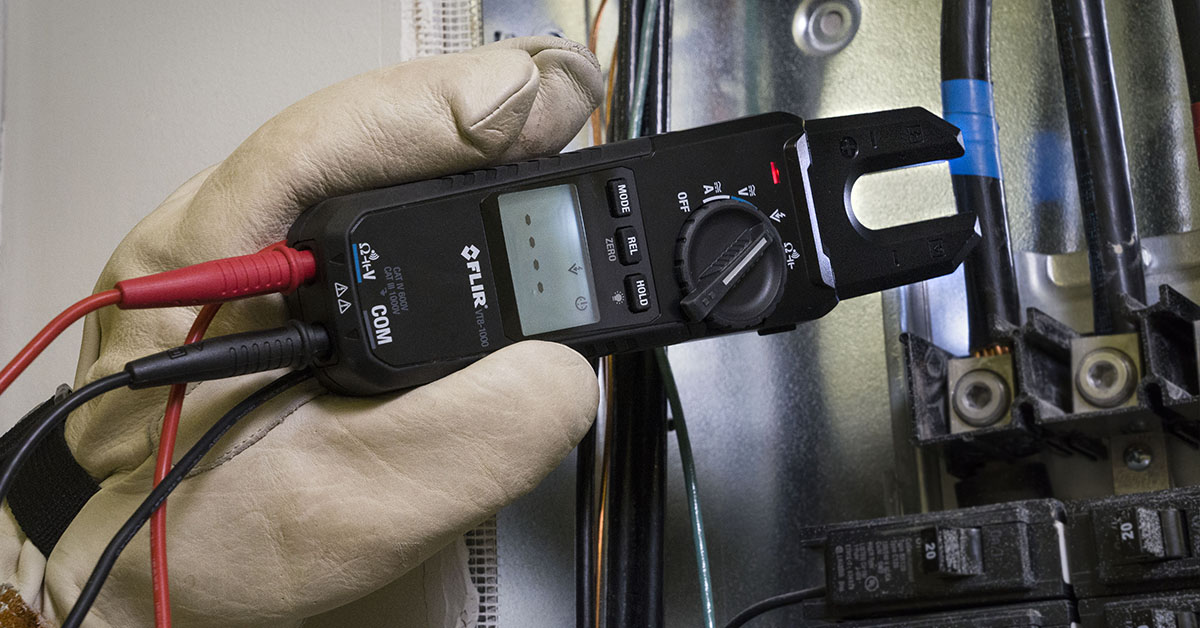

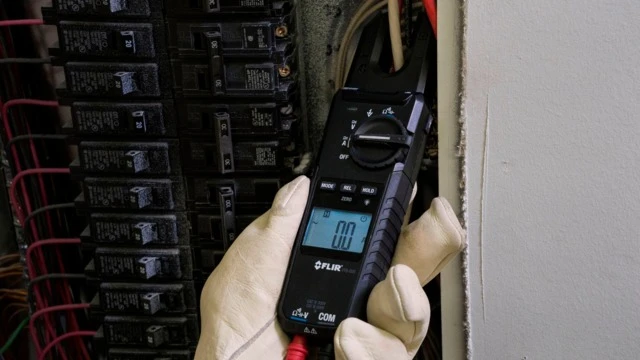

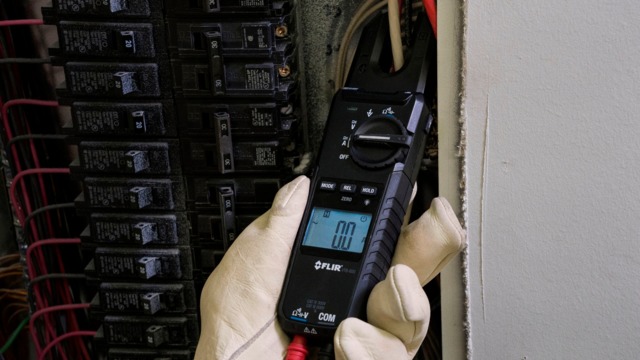

Rozwiązanie to jest szczególnie wygodne podczas wykonywania wielu kolejnych pomiarów oraz pracy w miejscach, gdzie dostęp do przewodów jest ograniczony. FLIR wskazuje właśnie możliwość pracy w ciasnych przestrzeniach jako jedną z głównych zalet konstrukcji serii VT8.

Pomiar prądu AC i DC do 200 A

FLIR VT8-1000 umożliwia pomiar:

AC: do 200 A

oraz

DC: do 200 A

z rozdzielczością 0,1 A. Producent podaje podstawową dokładność pomiaru prądu na poziomie ±2,5% dla określonych warunków pomiarowych.

Możliwość pomiaru prądu stałego jest szczególnie przydatna podczas diagnostyki:

• układów zasilających DC,
• systemów bateryjnych,
• instalacji fotowoltaicznych po stronie odpowiednich obwodów DC,
• zasilaczy,
• automatyki,
• urządzeń przemysłowych.

True RMS – prawidłowy pomiar również przy zniekształconych przebiegach

FLIR VT8-1000 wykorzystuje technologię True RMS, dzięki której może prawidłowo określać wartość skuteczną napięcia i prądu również wtedy, gdy przebieg nie jest idealną sinusoidą.

Ma to znaczenie w instalacjach, w których pracują między innymi:

• falowniki,
• zasilacze impulsowe,
• sterowniki,
• napędy,
• urządzenia elektroniczne,
• odbiorniki nieliniowe.

Dlatego True RMS jest istotną funkcją w profesjonalnych pomiarach elektrycznych.

Pomiar napięcia do 1000 V AC/DC

VT8-1000 umożliwia wykonywanie pomiarów napięcia przemiennego i stałego do:

1000 V AC/DC

z rozdzielczością 0,1 V.

Dzięki dołączonym przewodom pomiarowym urządzenie może pełnić funkcję podstawowego multimetru podczas diagnostyki instalacji i urządzeń elektrycznych.

CAT III 1000 V / CAT IV 600 V

Jedną z ważniejszych cech VT8-1000 jest wysoka kategoria bezpieczeństwa:

CAT III 1000 V

oraz

CAT IV 600 V.

Dzięki temu miernik jest przeznaczony do profesjonalnych zastosowań elektrycznych, w tym kontroli instalacji i systemów zasilających w obiektach komercyjnych i lekkim przemyśle. FLIR wskazuje elektryków i techników serwisowych właśnie jako podstawową grupę użytkowników serii VT8.

Bezkontaktowa detekcja napięcia NCV

FLIR VT8-1000 posiada wbudowany bezkontaktowy detektor napięcia NCV.

Urządzenie wykrywa napięcie powyżej około 100 Vrms z odległości poniżej 10 mm i informuje użytkownika za pomocą:

• diody LED,
• sygnału dźwiękowego.

NCV pozwala szybko wstępnie sprawdzić obecność napięcia bez wykonywania klasycznego pomiaru przewodami.

Pomiar rezystancji i pojemności

VT8-1000 nie ogranicza się do pomiaru napięcia i prądu.

Urządzenie umożliwia również pomiar:

rezystancji do 60 MΩ

oraz

pojemności do 6000 µF.

Dostępny jest również test ciągłości obwodu, dzięki czemu miernik może być wykorzystywany podczas podstawowej diagnostyki przewodów, połączeń i elementów elektrycznych.

Funkcje dodatkowe

FLIR VT8-1000 wyposażono również w praktyczne funkcje ułatwiające codzienną pracę:

Data Hold

Pozwala zatrzymać aktualny wynik na ekranie.

DCA Zero

Umożliwia wyzerowanie wskazania przed pomiarem prądu DC.

Tryb względny

Pozwala porównywać aktualny wynik z wcześniej przyjętą wartością odniesienia.

Auto Range

Urządzenie automatycznie dobiera odpowiedni zakres pomiarowy.

Czytelny wyświetlacz i oświetlenie robocze

VT8-1000 posiada podświetlany wyświetlacz LCD 6000 cyfr, dzięki któremu możliwe jest wygodne odczytywanie wyników również w słabiej oświetlonych pomieszczeniach.

Dodatkowo urządzenie wyposażono w białą lampkę LED, która może oświetlić miejsce wykonywania pomiaru, np. wnętrze rozdzielnicy lub szafy sterowniczej.

Gdzie stosować FLIR VT8-1000?

FLIR VT8-1000 jest przeznaczony przede wszystkim dla:

• elektryków,
• służb utrzymania ruchu,
• automatyków,
• techników serwisowych,
• instalatorów,
• firm wykonujących przeglądy instalacji elektrycznych,
• serwisów urządzeń przemysłowych,
• działów technicznych zakładów produkcyjnych.

Może być wykorzystywany podczas:

• kontroli rozdzielnic,
• diagnostyki maszyn,
• pomiarów silników,
• kontroli obwodów zasilających,
• pomiaru prądu AC/DC,
• pomiarów instalacji elektrycznych,
• sprawdzania ciągłości przewodów,
• pomiarów rezystancji i pojemności,
• szybkiego wykrywania obecności napięcia.

Dane techniczne FLIR VT8-1000

Dane techniczne zgodne z aktualną specyfikacją producenta FLIR.

FLIR VT8-1000 – miernik cęgowy czy tester elektryczny?

Technicznie FLIR określa VT8-1000 jako Voltage, Continuity and Current Tester, czyli tester napięcia, ciągłości i prądu. Ze względu na otwarte cęgi służące do pomiaru prądu urządzenie można jednak zakwalifikować również jako miernik cęgowy typu Open Jaw – FLIR umieszcza serię VT8 także w swojej kategorii mierników cęgowych.

Dlatego na stronie sklepu najbardziej czytelną nazwą będzie:

Miernik cęgowy FLIR VT8-1000 Open Jaw 200 A / 1000 V True RMS

Taka nazwa od razu informuje klienta o rodzaju urządzenia, maksymalnym prądzie, napięciu oraz obsłudze True RMS.
