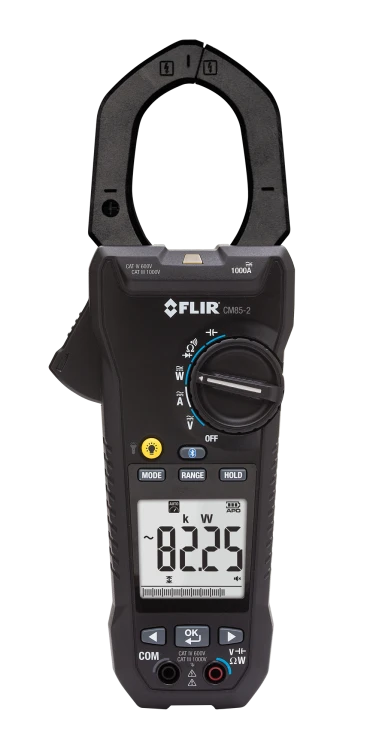

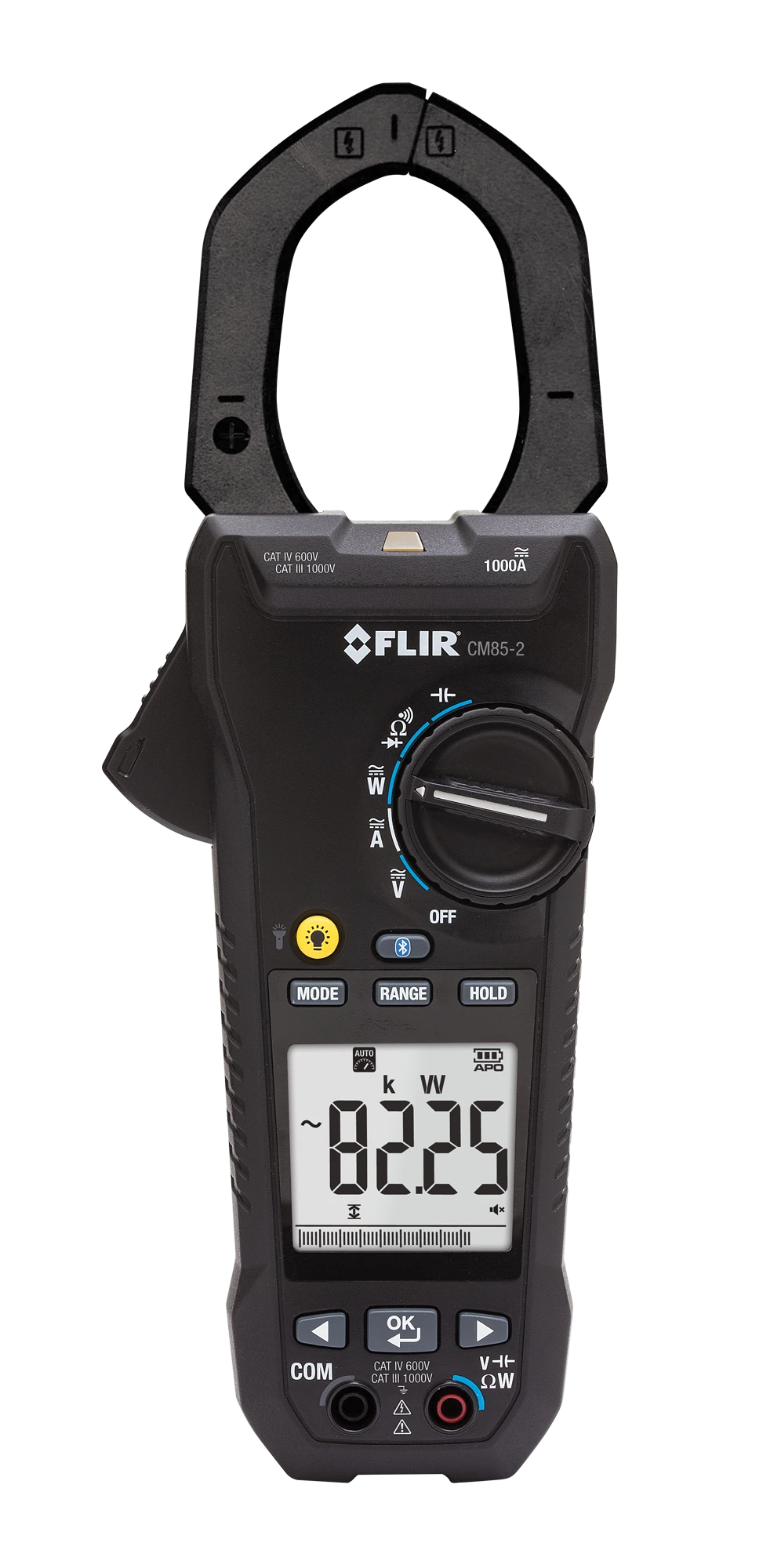

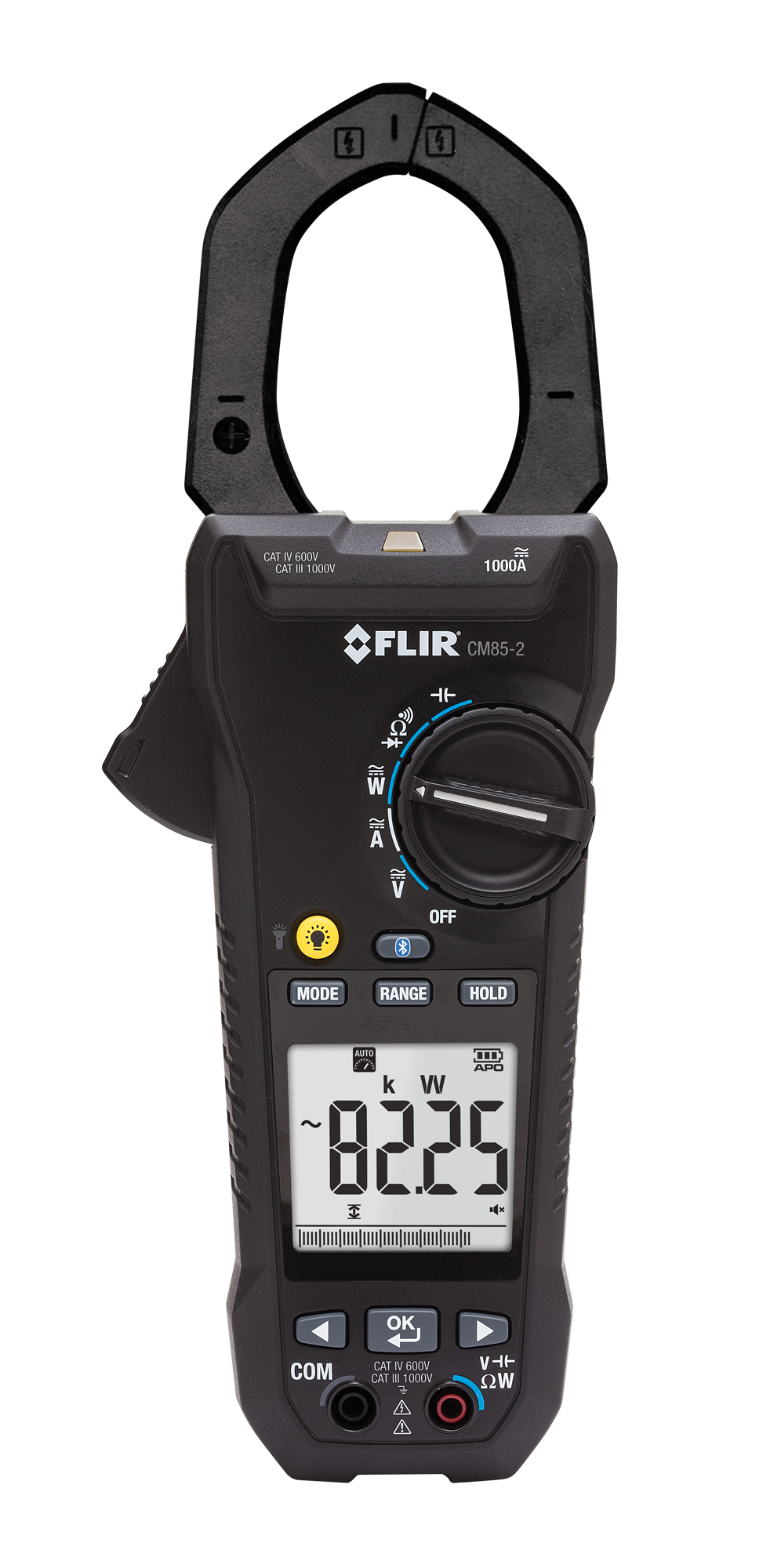

FLIR CM85-2 – profesjonalny miernik cęgowy do przemysłu i energetyki

FLIR CM85-2 to zaawansowany miernik cęgowy przeznaczony do diagnostyki instalacji elektrycznych, silników, napędów, falowników oraz urządzeń przemysłowych. Łączy pomiar prądu i napięcia AC/DC z funkcjami analizy mocy, harmonicznych, prądu rozruchowego i współczynnika mocy.

Miernik umożliwia pomiar prądu do 1000 A AC/DC oraz napięcia do 1000 V AC/DC, a zastosowanie technologii True RMS pozwala uzyskiwać wiarygodne wyniki również w instalacjach z odkształconymi przebiegami elektrycznymi.

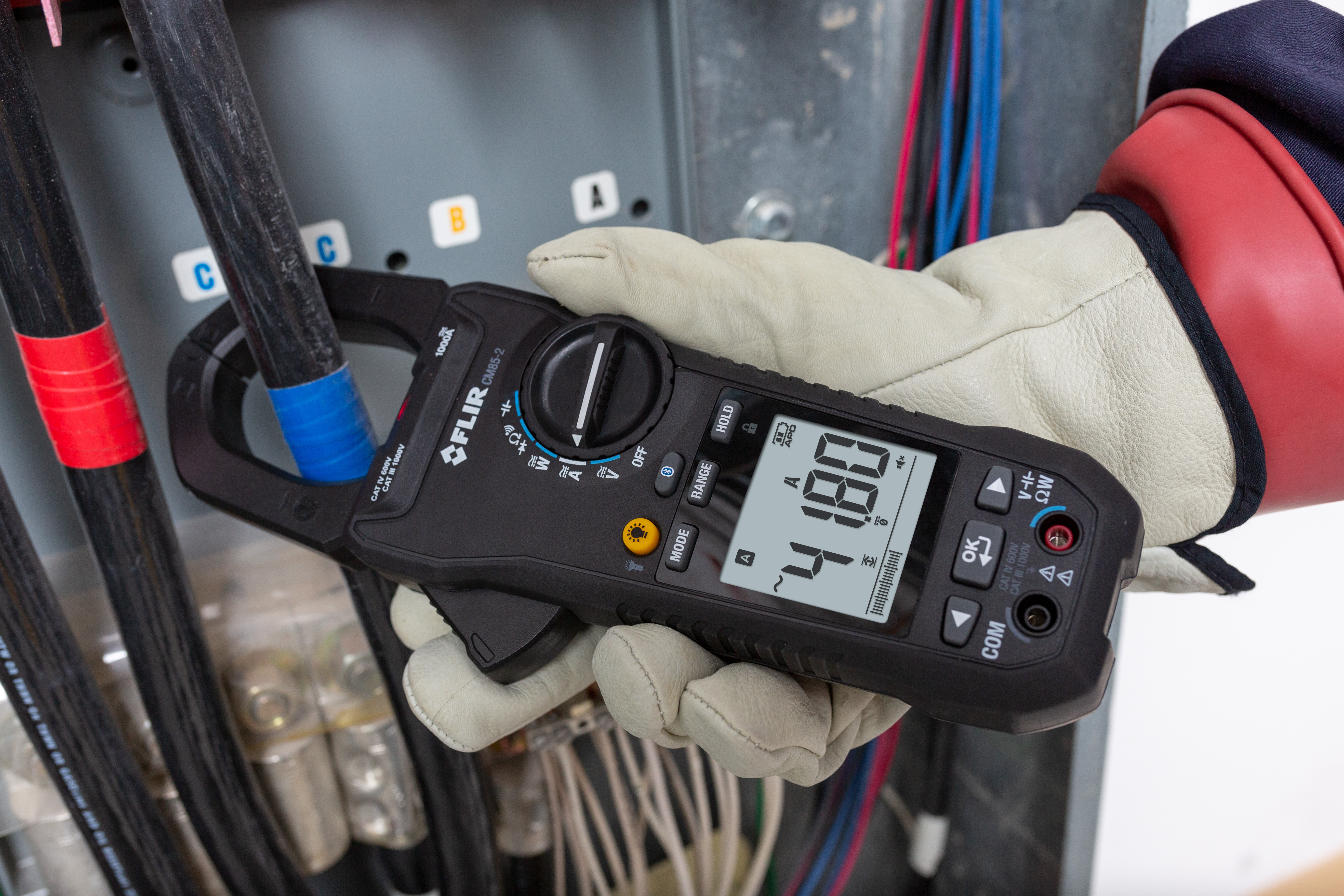

Szczęki o rozwarciu 45 mm pozwalają na wygodny pomiar dużych przewodów zasilających bez konieczności rozłączania obwodu.

Najważniejsze funkcje FLIR CM85-2

• pomiar prądu AC/DC do 1000 A,
• pomiar napięcia AC/DC do 1000 V,
• technologia True RMS,
• specjalny tryb pomiarowy VFD,
• pomiar prądu rozruchowego Inrush,
• pomiar harmonicznych do 25. harmonicznej,
• pomiar THD – całkowitych zniekształceń harmonicznych,
• pomiar mocy AC/DC,
• pomiar współczynnika mocy,
• pomiar częstotliwości,
• pomiar rezystancji i pojemności,
• test ciągłości i diody,
• Bluetooth,
• współpraca z aplikacją FLIR METERLiNK®,
• wbudowane oświetlenie LED,
• kategoria bezpieczeństwa CAT IV 600 V / CAT III 1000 V.

True RMS – prawidłowy pomiar w nowoczesnych instalacjach

FLIR CM85-2 wykorzystuje technologię True RMS, dzięki której prawidłowo określa wartość skuteczną napięcia i prądu także wtedy, gdy przebieg nie ma idealnego kształtu sinusoidalnego.

Ma to duże znaczenie w instalacjach wyposażonych w:

falowniki, przemienniki częstotliwości, zasilacze impulsowe, regulatory obrotów, sterowniki silników oraz urządzenia energoelektroniczne.

W takich instalacjach prostsze mierniki mogą wskazywać wartości obarczone znacznym błędem.

Tryb VFD – diagnostyka przemienników częstotliwości

Jedną z najważniejszych funkcji CM85-2 jest dedykowany tryb VFD.

Pozwala on na dokładniejsze wykonywanie pomiarów na wyjściach przemienników częstotliwości. To szczególnie istotne podczas serwisowania napędów regulowanych, gdzie przebieg napięcia i prądu może znacząco różnić się od klasycznej sinusoidy.

Dzięki temu CM85-2 jest bardzo dobrym narzędziem dla automatyków i pracowników utrzymania ruchu odpowiedzialnych za silniki oraz napędy przemysłowe.

Pomiar prądu rozruchowego Inrush

Funkcja Inrush pozwala zmierzyć krótkotrwały wzrost prądu występujący w momencie uruchomienia urządzenia.

Przydaje się podczas diagnostyki:

• silników elektrycznych,
• pomp,
• wentylatorów,
• sprężarek,
• transformatorów,
• dużych odbiorników przemysłowych.

CM85-2 umożliwia pomiar prądu rozruchowego do 1000 A AC.

Analiza harmonicznych i THD

FLIR CM85-2 pozwala mierzyć harmoniczne od H01 do H25 oraz całkowite zniekształcenia harmoniczne THD.

Funkcja ta pozwala znacznie dokładniej ocenić jakość zasilania i znaleźć problemy, które mogą powodować:

• nadmierne nagrzewanie przewodów,
• przeciążanie przewodu neutralnego,
• przegrzewanie transformatorów,
• nieprawidłową pracę silników,
• zwiększone straty energetyczne,
• zakłócenia pracy urządzeń elektronicznych.

To jedna z funkcji, która wyraźnie odróżnia CM85-2 od prostych mierników cęgowych.

Pomiar mocy i współczynnika mocy

CM85-2 umożliwia również pomiar mocy AC i DC do 999,9 kW oraz współczynnika mocy w zakresie od −1,00 do +1,00.

Pozwala to wykorzystać jeden miernik nie tylko do kontroli obciążenia przewodów, ale również do bardziej rozbudowanej diagnostyki energetycznej urządzeń i instalacji.

Bluetooth i aplikacja FLIR METERLiNK

Wbudowany Bluetooth umożliwia bezprzewodową transmisję danych na odległość do około 10 metrów.

Za pomocą aplikacji FLIR METERLiNK® użytkownik może:

• obserwować pomiary na żywo,
• rejestrować dane,
• porównywać zapisane pomiary,
• analizować trendy,
• ustawiać progi alarmowe,
• przygotowywać raporty,
• udostępniać wyniki innym osobom.

Pozwala to również odsunąć się od badanego urządzenia po podłączeniu miernika i obserwować wskazania z bezpieczniejszej odległości.

Do czego przeznaczony jest FLIR CM85-2?

Miernik szczególnie dobrze sprawdzi się podczas:

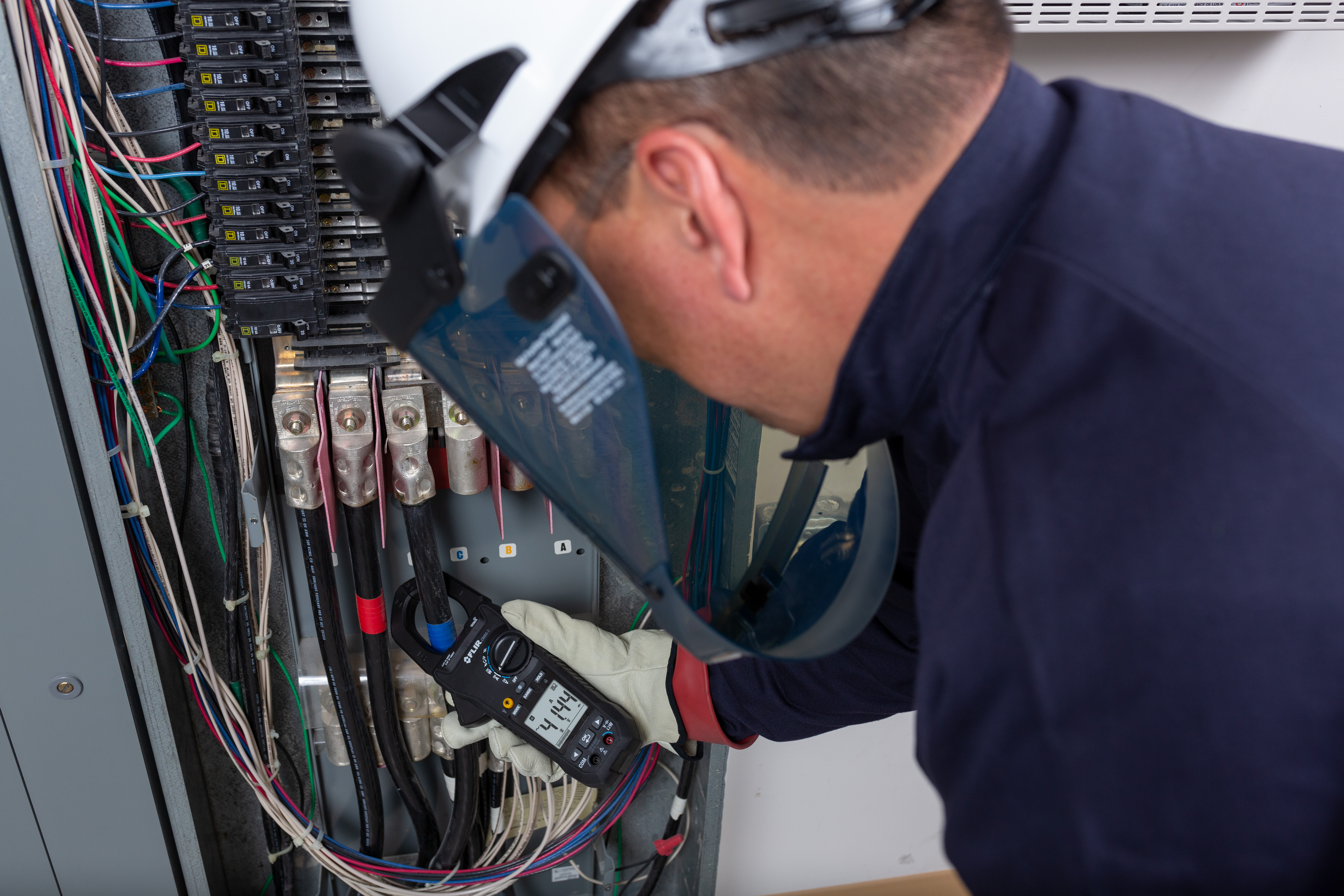

• diagnostyki rozdzielnic elektrycznych,
• kontroli silników elektrycznych,
• pomiarów falowników i przemienników częstotliwości,
• diagnostyki pomp i wentylatorów,
• pomiarów dużych odbiorników przemysłowych,
• kontroli jakości zasilania,
• prac utrzymania ruchu,
• serwisowania instalacji elektrycznych,
• diagnostyki systemów HVAC,
• pomiarów w energetyce.

Dzięki kategorii bezpieczeństwa CAT IV 600 V / CAT III 1000 V urządzenie zostało przygotowane do profesjonalnych pomiarów w wymagających instalacjach elektrycznych.
