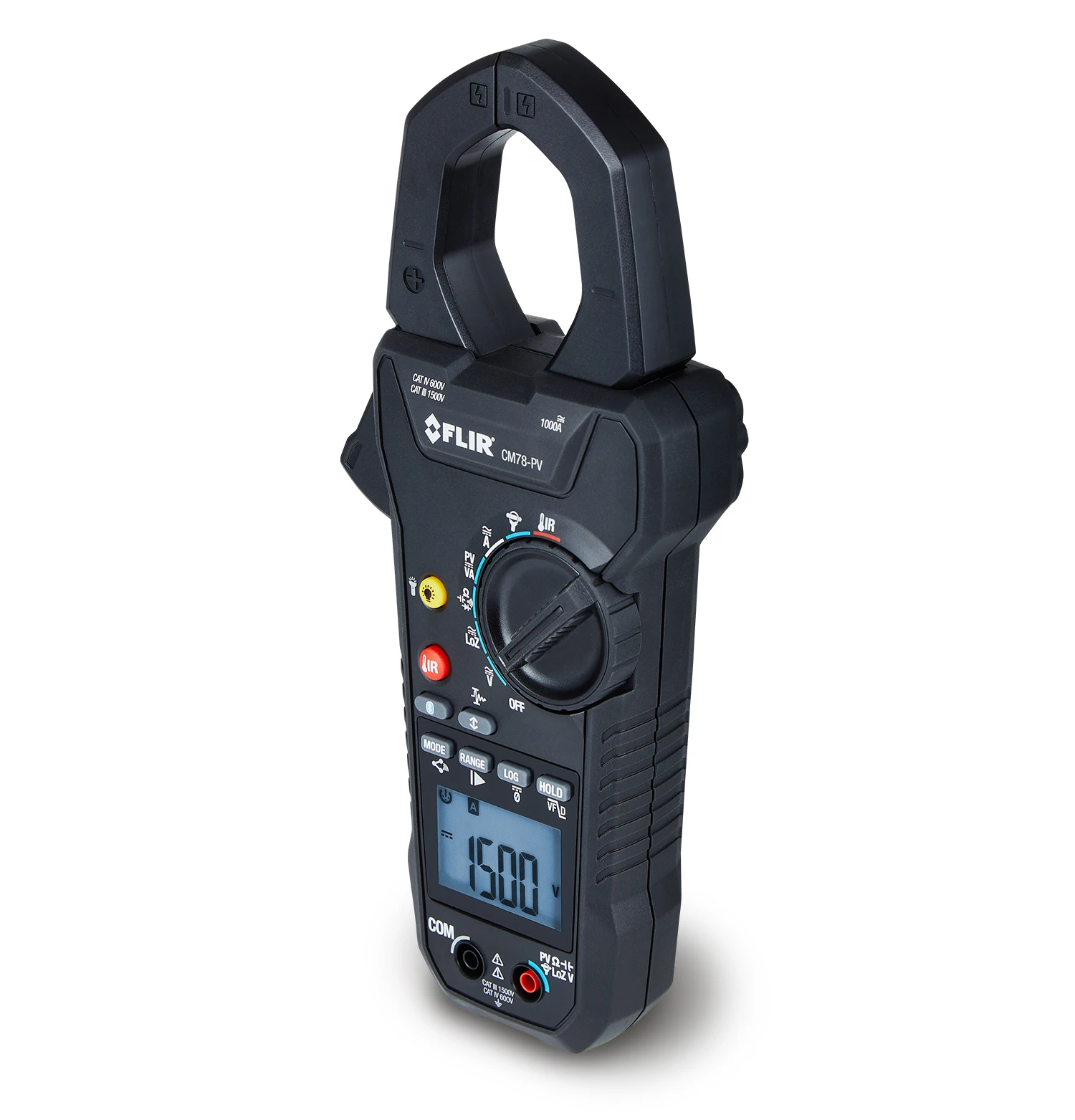

FLIR CM78-PV – miernik cęgowy 1500 V do instalacji fotowoltaicznych

FLIR CM78-PV został zaprojektowany specjalnie z myślą o pomiarach nowoczesnych instalacji fotowoltaicznych oraz zastosowaniach elektrycznych w przemyśle i energetyce.

Miernik umożliwia bezpieczny pomiar napięcia stałego do 1500 V DC, odpowiadającego napięciom występującym we współczesnych instalacjach PV. Za pomocą cęgów można mierzyć prąd AC i DC do 1000 A, bez konieczności rozłączania badanego przewodu.

Kategoria bezpieczeństwa CAT III 1500 V / CAT IV 600 V oraz dołączone przewody pomiarowe i adaptery MC4 CAT III 1500 V sprawiają, że CM78-PV jest przygotowany do profesjonalnych prac przy instalacjach fotowoltaicznych.

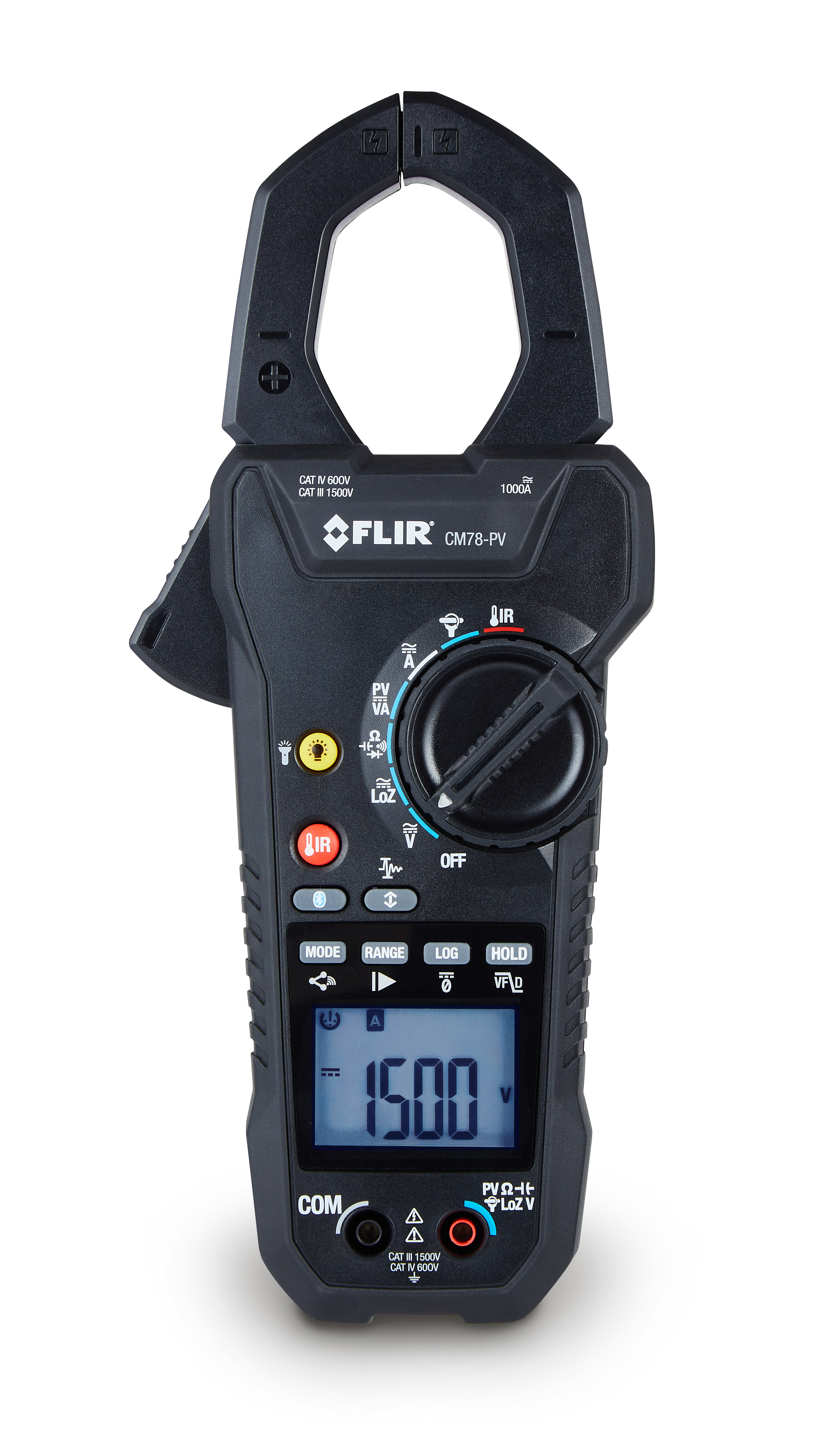

Najważniejsze funkcje FLIR CM78-PV

• pomiar napięcia DC do 1500 V,
• pomiar napięcia AC do 1000 V,
• pomiar prądu AC/DC do 1000 A,
• pomiar mocy DC instalacji PV do 1500 kVA,
• True RMS,
• tryb VFD do pomiarów falowników,
• tryb niskiej impedancji LoZ,
• pomiar prądu rozruchowego Inrush,
• wbudowany bezkontaktowy termometr podczerwieni IR,
• pomiar rezystancji, pojemności i częstotliwości,
• test ciągłości i diody,
• możliwość podłączenia elastycznej sondy prądowej do 3000 A AC,
• Bluetooth BLE,
• współpraca z aplikacją FLIR METERLiNK®,
• rejestrowanie danych,
• CAT III 1500 V / CAT IV 600 V.

Jeden miernik do napięcia, prądu i mocy instalacji PV

Jedną z największych zalet FLIR CM78-PV jest możliwość wykonywania najważniejszych pomiarów elektrycznych instalacji fotowoltaicznej jednym urządzeniem.

Miernik obsługuje napięcie DC do 1500 V oraz prąd stały do 1000 A, dzięki czemu może być wykorzystywany zarówno w mniejszych systemach, jak i dużych instalacjach komercyjnych czy przemysłowych.

CM78-PV może również bezpośrednio mierzyć moc DC do 1500 kVA, co ułatwia ocenę parametrów pracy instalacji i diagnostykę problemów wpływających na uzysk energii.

Złącza MC4 w zestawie

Dużą zaletą w zastosowaniach fotowoltaicznych jest wyposażenie urządzenia w akcesoria przeznaczone bezpośrednio do instalacji PV.

W zestawie znajdują się między innymi:

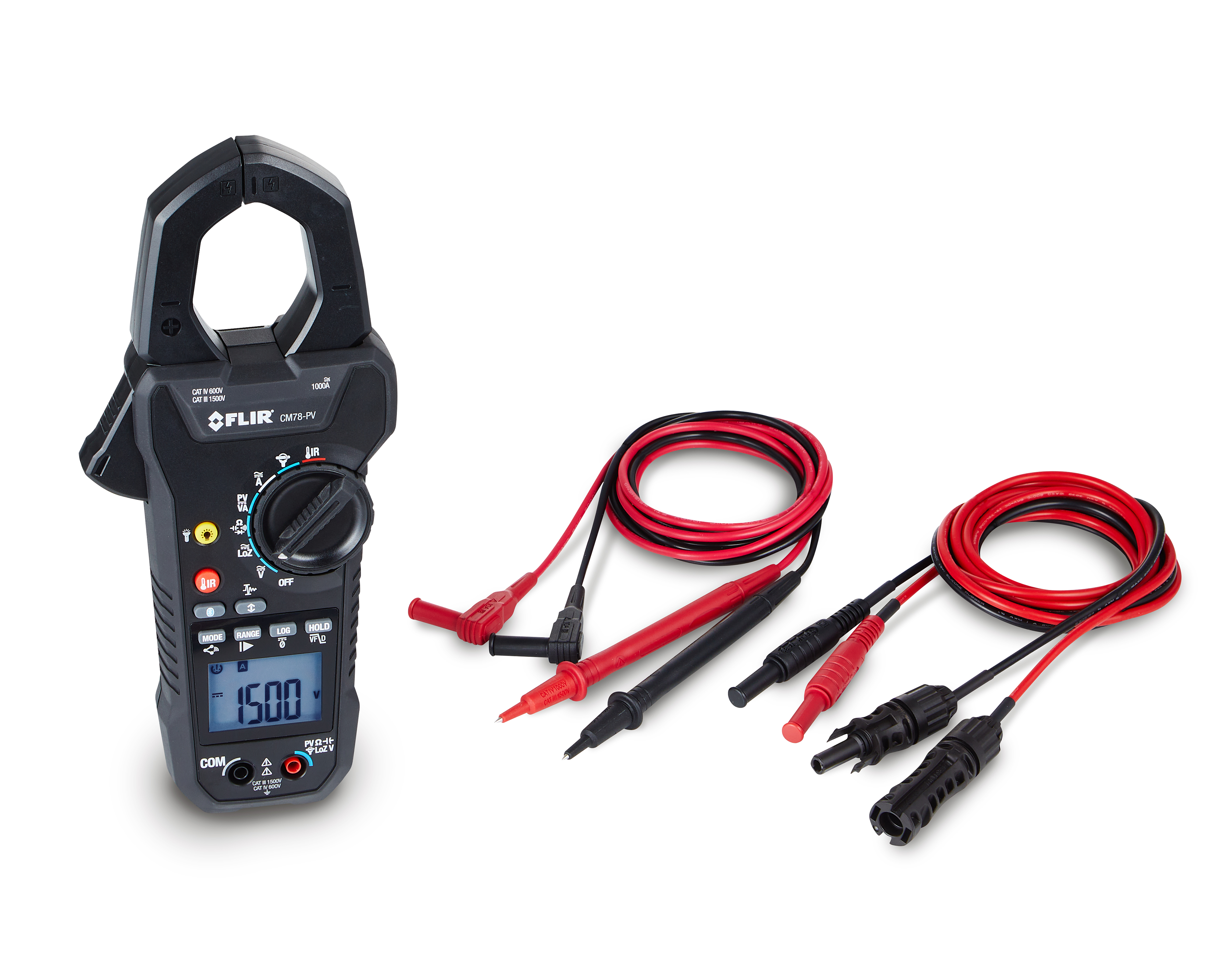

przewody pomiarowe CAT III 1500 V oraz adaptery FLIR TA89 z wtykami MC4 CAT III 1500 V.

Ułatwia to wykonywanie pomiarów na instalacji fotowoltaicznej bez konieczności kompletowania dodatkowego zestawu przewodów.

Pomiar prądu AC i DC do 1000 A

Za pomocą cęgów CM78-PV można mierzyć:

do 1000 A AC oraz do 1000 A DC.

Jest to szczególnie ważne w fotowoltaice, ponieważ po stronie modułów i stringów występuje prąd stały, natomiast po stronie wyjściowej falownika pracujemy z prądem przemiennym.

Dzięki temu jeden miernik może być wykorzystany do diagnostyki zarówno strony DC, jak i AC instalacji PV.

True RMS – dokładne pomiary przy falownikach

Technologia True RMS zapewnia prawidłowe określenie wartości skutecznej również wtedy, gdy przebieg elektryczny nie jest idealną sinusoidą.

Ma to szczególne znaczenie podczas pomiarów:

• falowników fotowoltaicznych,
• przemienników częstotliwości,
• napędów elektrycznych,
• zasilaczy impulsowych,
• instalacji przemysłowych.

CM78-PV posiada również dedykowany tryb VFD, który umożliwia wykonywanie pomiarów na urządzeniach sterowanych za pomocą przemienników częstotliwości.

Tryb LoZ – eliminacja napięć fantomowych

Funkcja Low Impedance – LoZ pozwala zmniejszyć wpływ napięć indukowanych i tzw. napięć fantomowych.

W instalacjach z dużą liczbą przewodów biegnących równolegle standardowy multimetr o bardzo dużej impedancji wejściowej może wskazywać napięcie, mimo że obwód nie jest faktycznie zasilany.

Tryb LoZ pozwala znacznie łatwiej określić, czy napięcie rzeczywiście występuje w badanym obwodzie.

CM78-PV umożliwia pomiary LoZ do 1500 V DC i 1000 V AC.

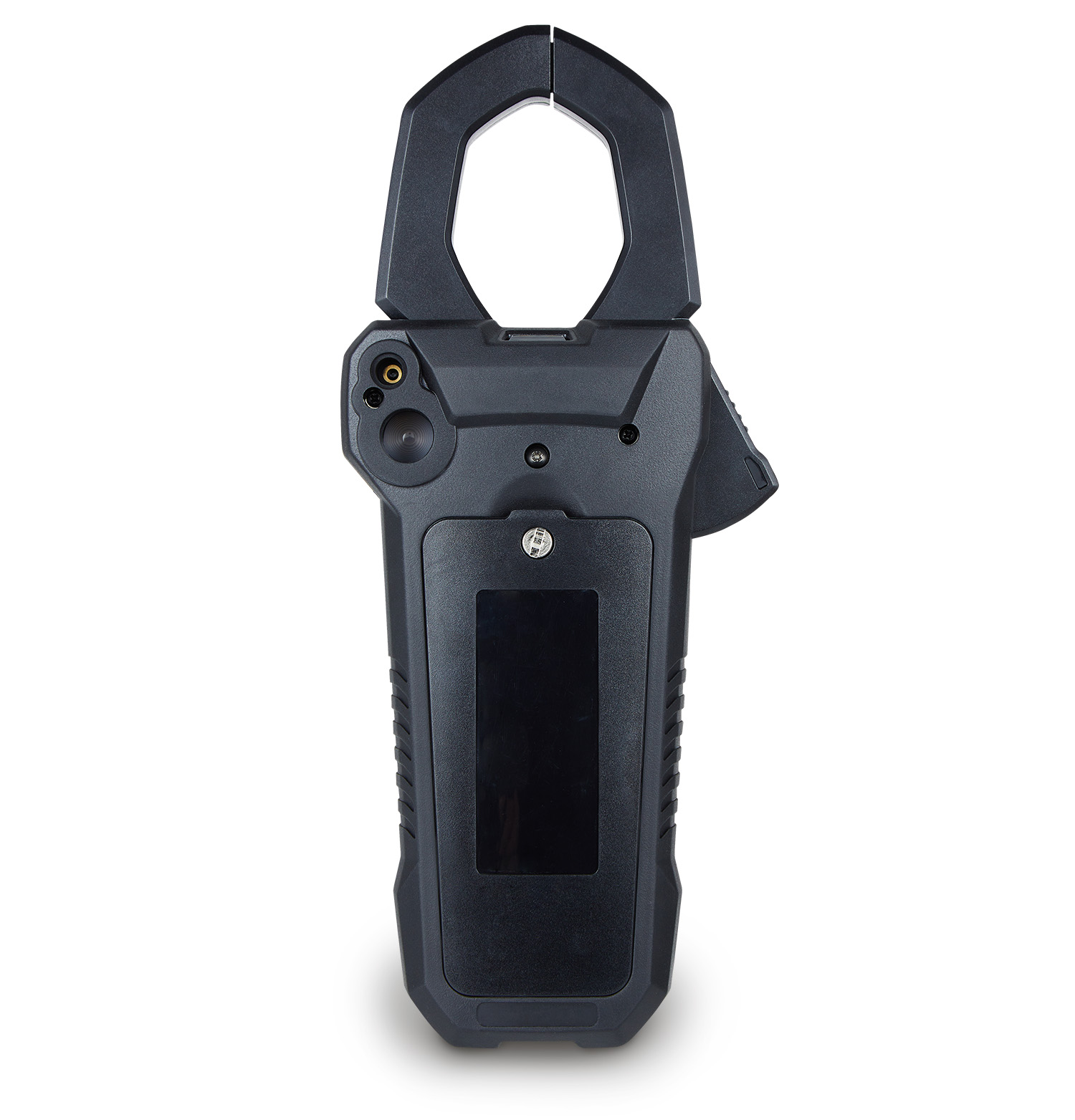

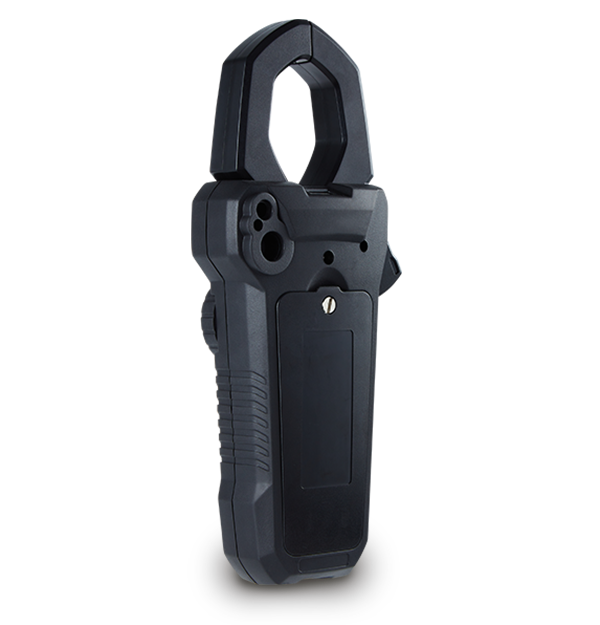

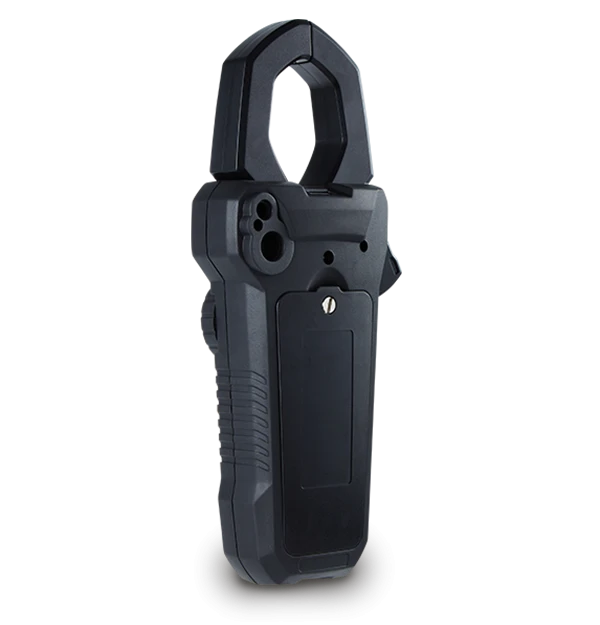

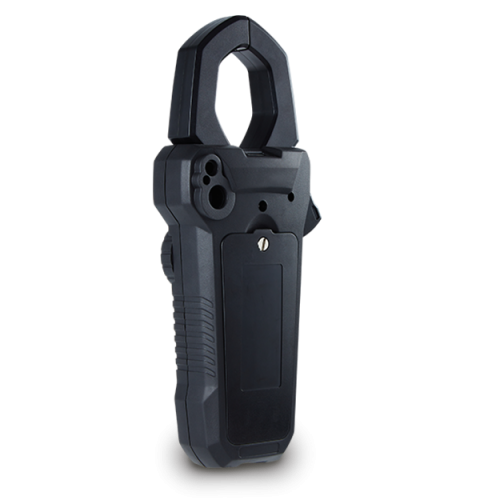

Wbudowany termometr podczerwieni

FLIR CM78-PV posiada również wbudowany bezkontaktowy termometr IR, który może być wykorzystywany do szybkiego sprawdzania temperatury elementów instalacji.

Pozwala wstępnie kontrolować m.in.:

• rozdzielnice,
• połączenia elektryczne,
• przewody,
• zabezpieczenia,
• obudowy falowników,
• silniki i urządzenia przemysłowe.

Dzięki temu elektryk może podczas jednego przeglądu wykonać zarówno pomiary elektryczne, jak i podstawową kontrolę temperatury.

Rejestracja danych i FLIR METERLiNK®

CM78-PV wyposażono w Bluetooth BLE o zasięgu do około 10 metrów.

Po połączeniu z aplikacją FLIR METERLiNK® użytkownik może obserwować wyniki na urządzeniu mobilnym, zapisywać dane oraz przygotowywać dokumentację z wykonanych pomiarów.

Miernik posiada również własną funkcję rejestrowania danych z konfigurowalnym interwałem od 1 sekundy oraz pamięcią do 999 odczytów w jednym pliku.

FLIR CM78-PV – dla kogo?

Miernik będzie szczególnie przydatny dla:

instalatorów fotowoltaiki, serwisantów PV, elektryków, energetyków, pracowników utrzymania ruchu, automatyków oraz firm wykonujących przeglądy i diagnostykę instalacji OZE.

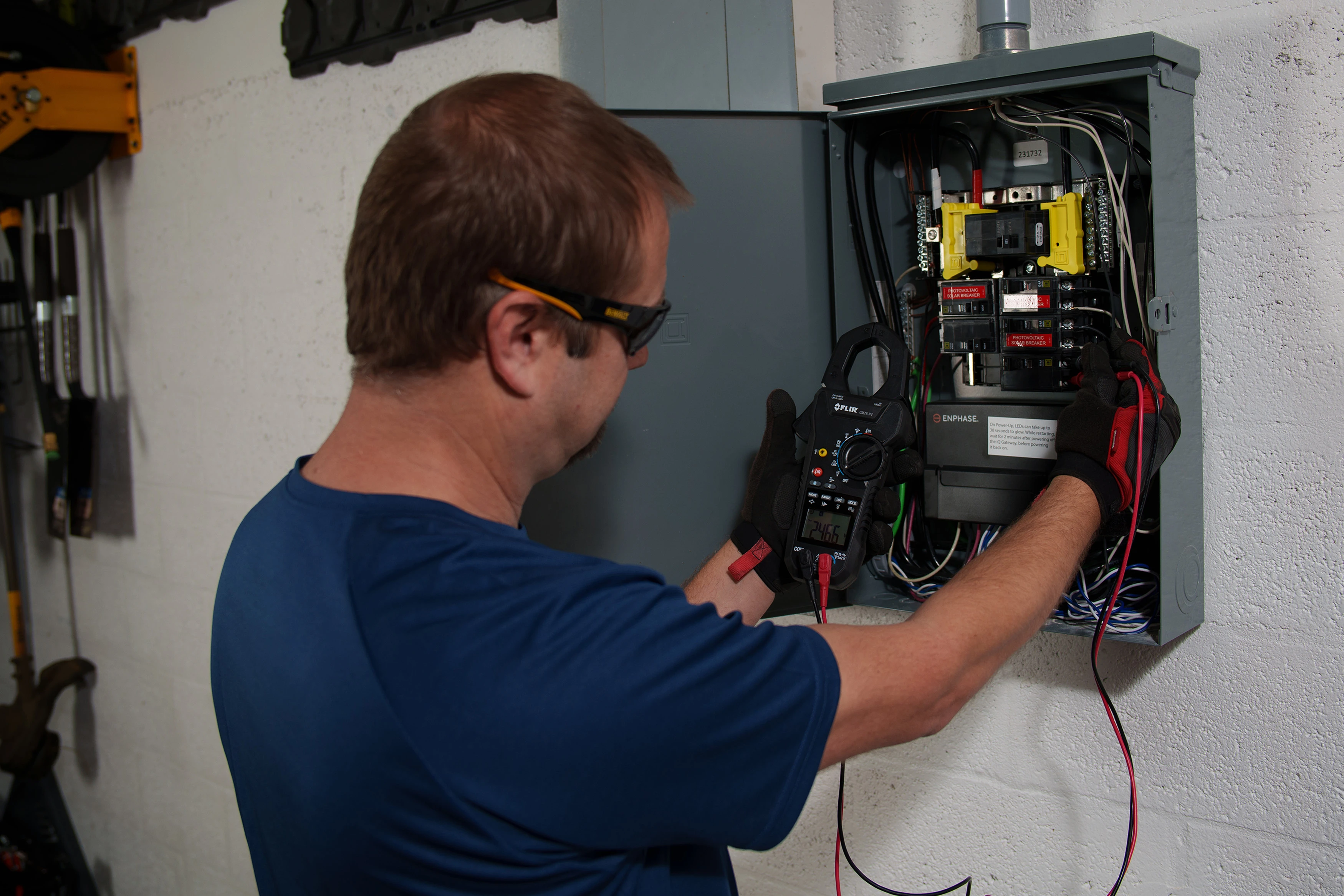

CM78-PV sprawdzi się podczas:

• uruchamiania instalacji fotowoltaicznych,
• kontroli stringów PV,
• diagnostyki falowników,
• pomiarów magazynów energii i obwodów DC,
• kontroli rozdzielnic DC i AC,
• okresowych przeglądów instalacji,
• diagnostyki instalacji przemysłowych,
• wyszukiwania problemów powodujących spadek wydajności systemu PV.

Co znajduje się w zestawie?

Producent dostarcza CM78-PV wraz z etui transportowym, przewodami pomiarowymi CAT III 1500 V, adapterami PV MC4 FLIR TA89 CAT III 1500 V oraz kompletem 6 baterii AAA.
