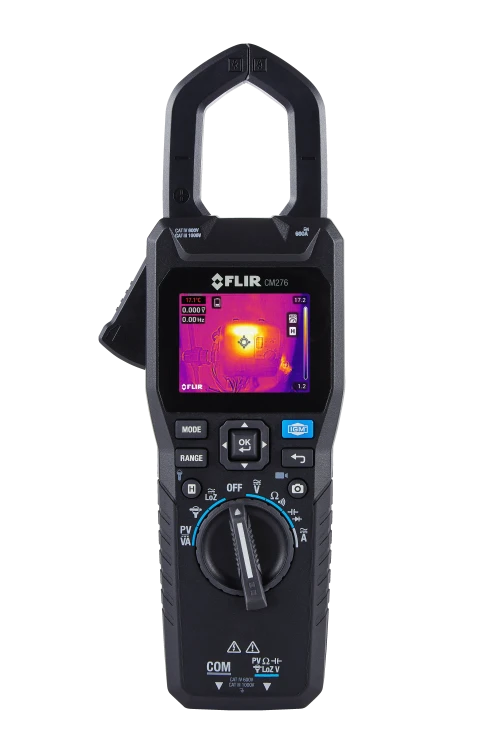

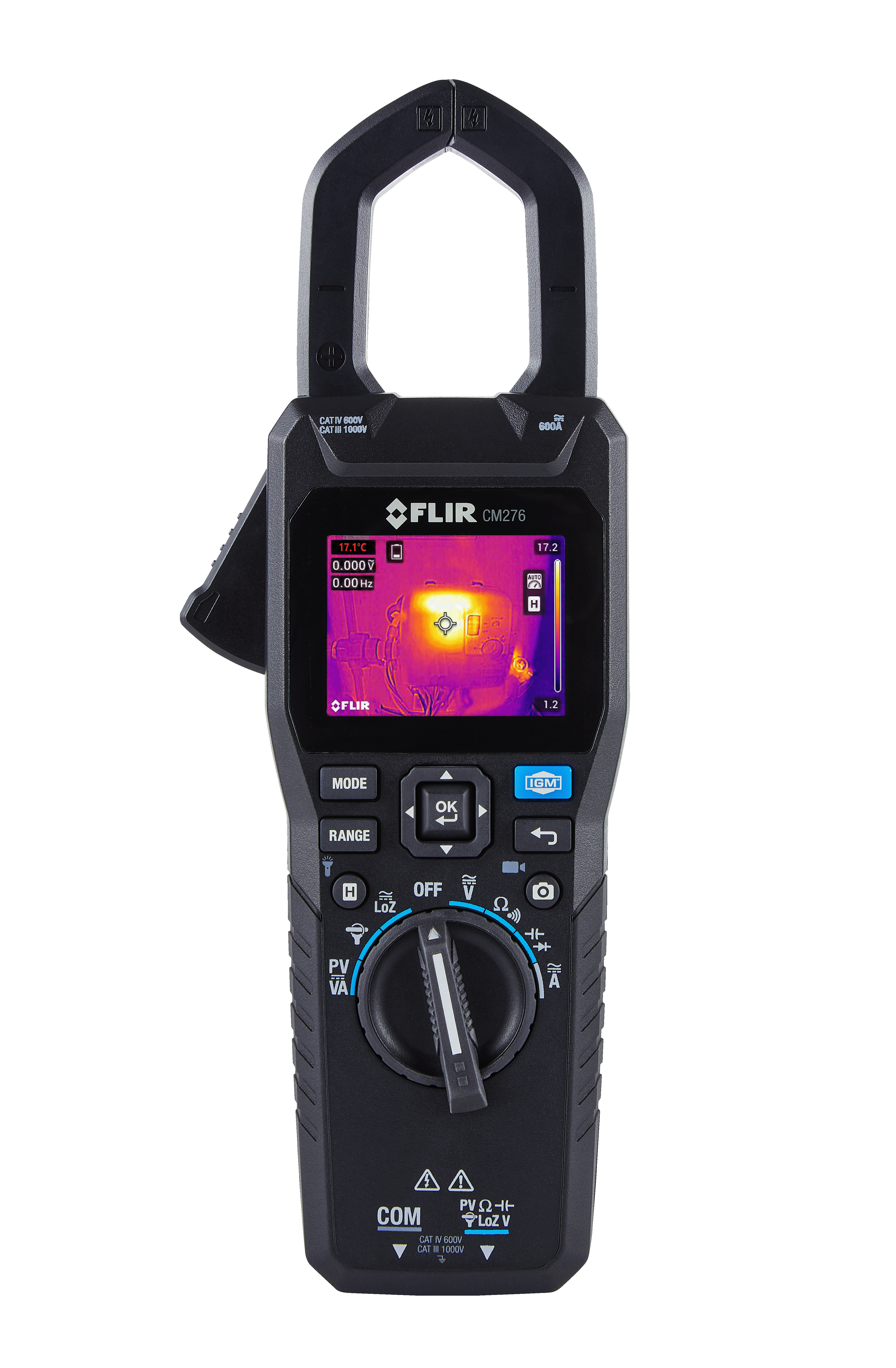

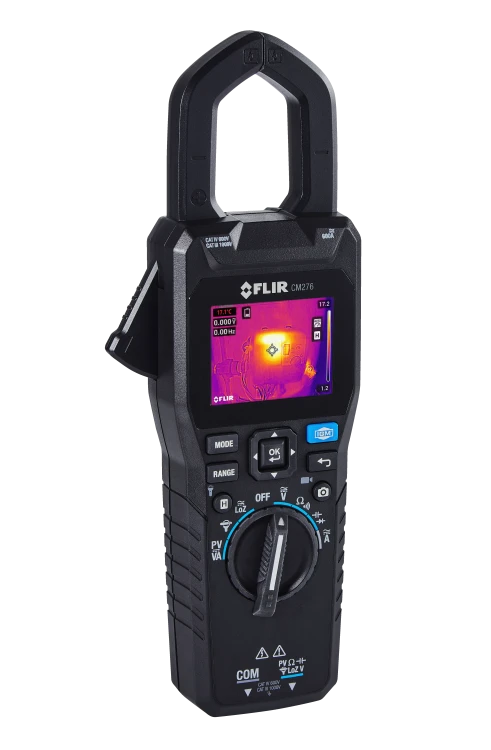

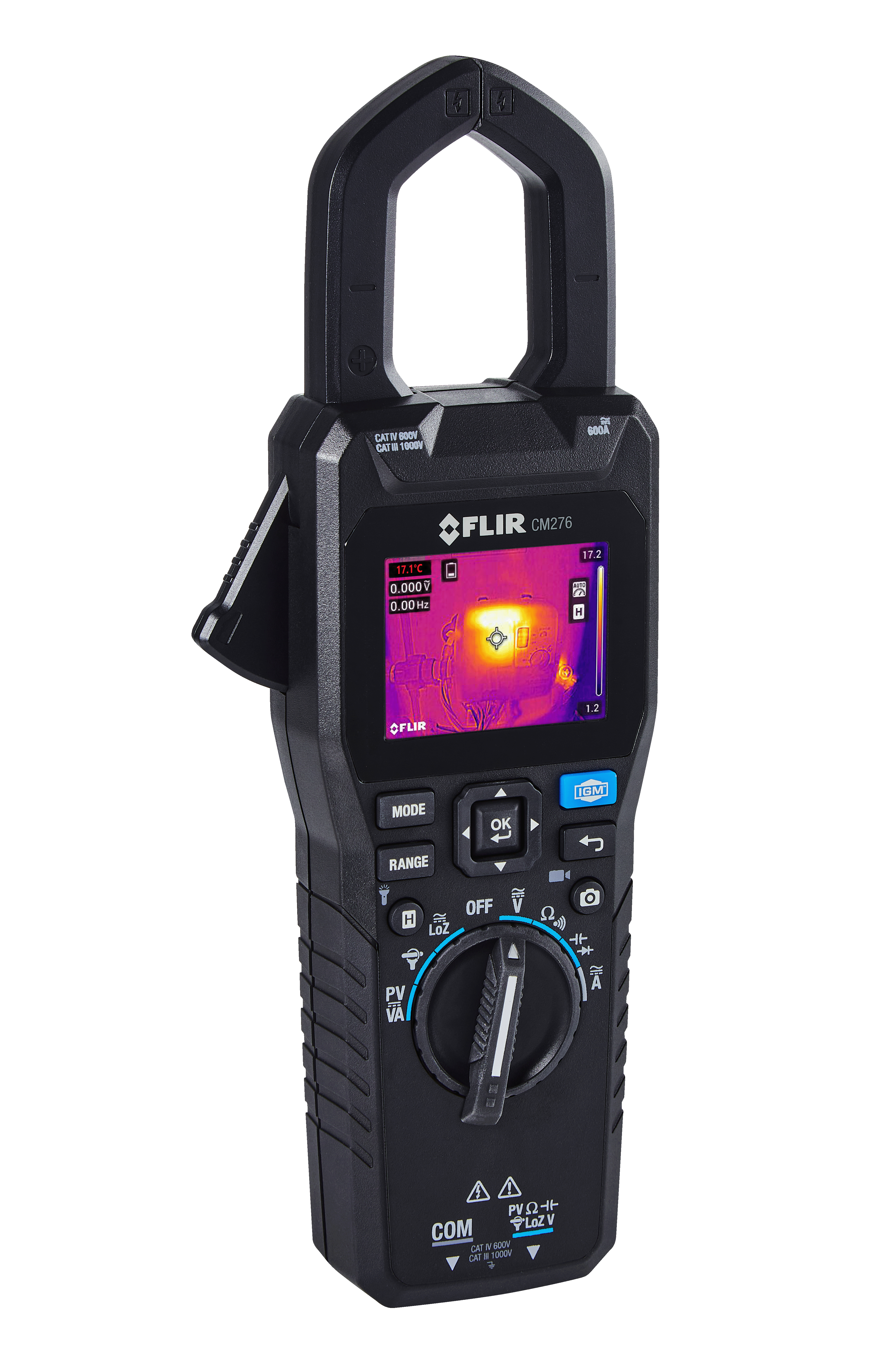

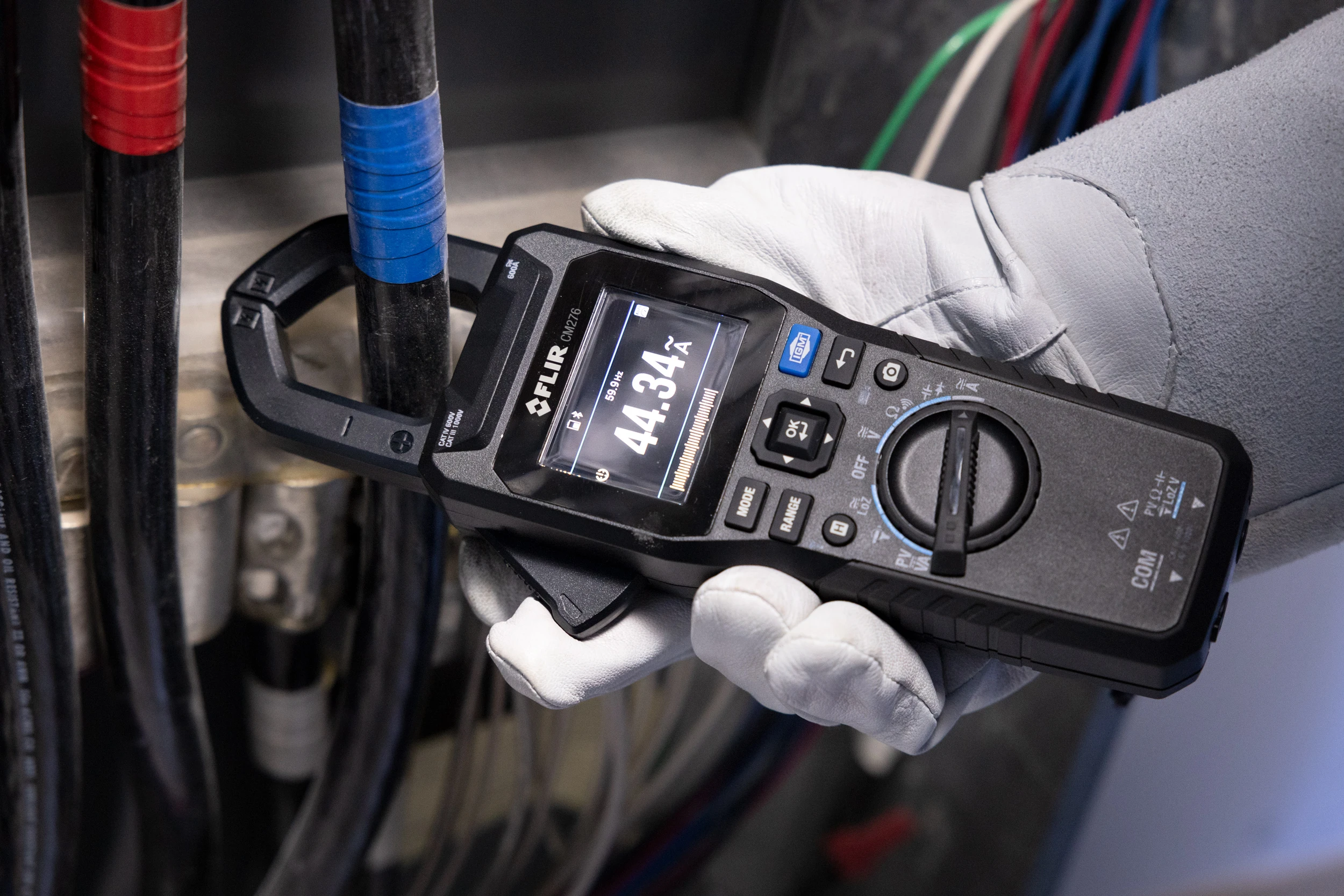

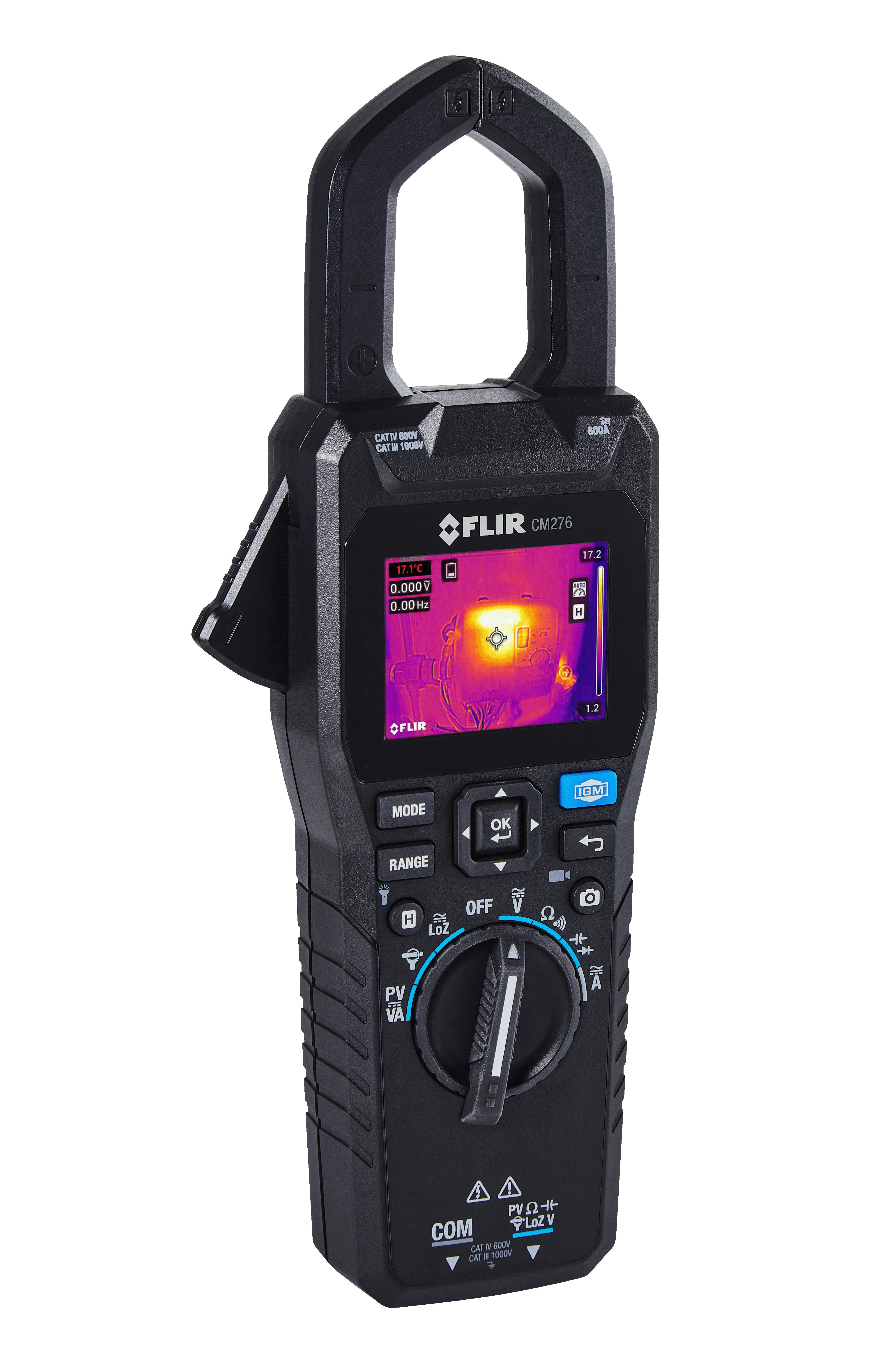

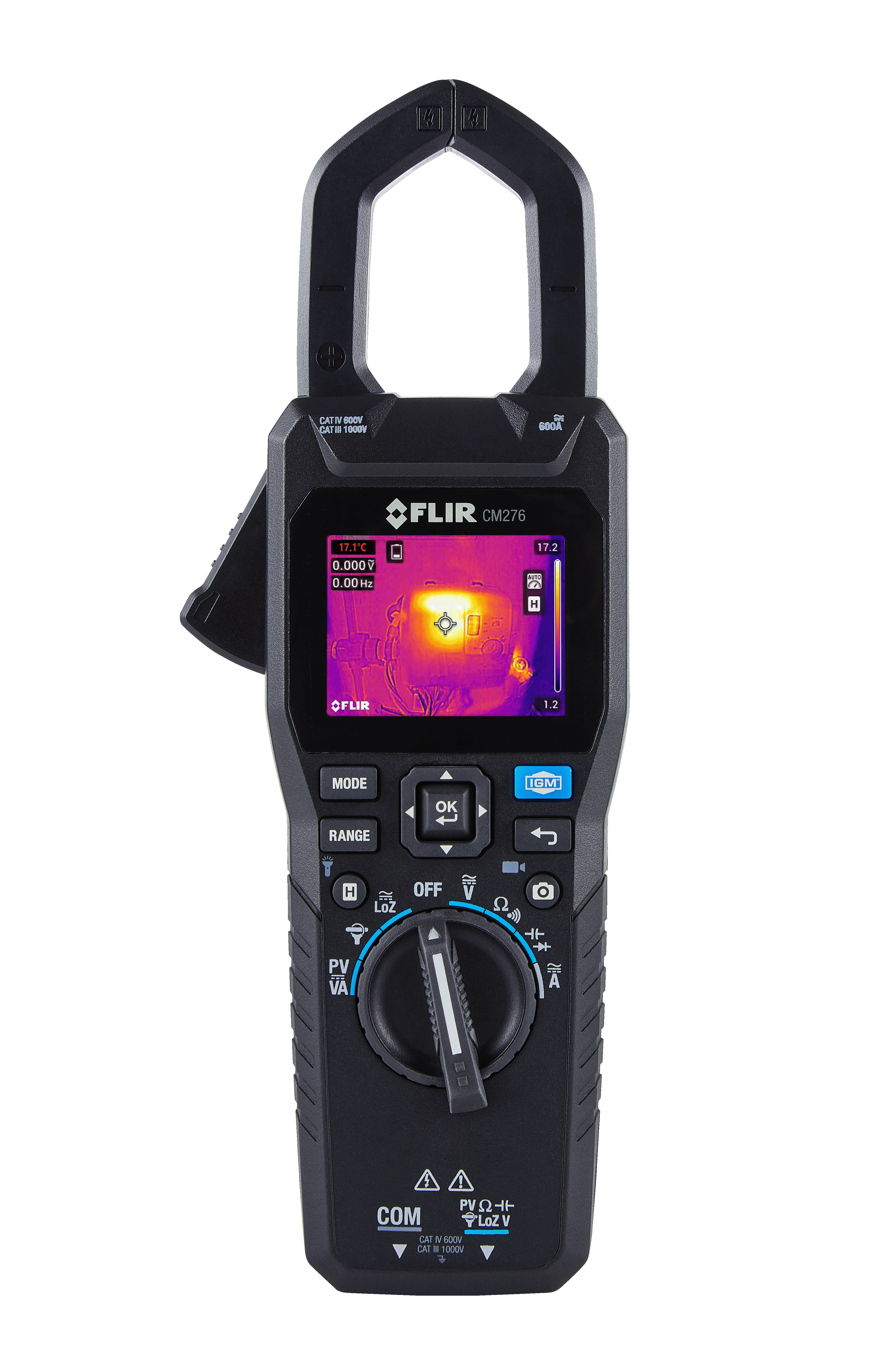

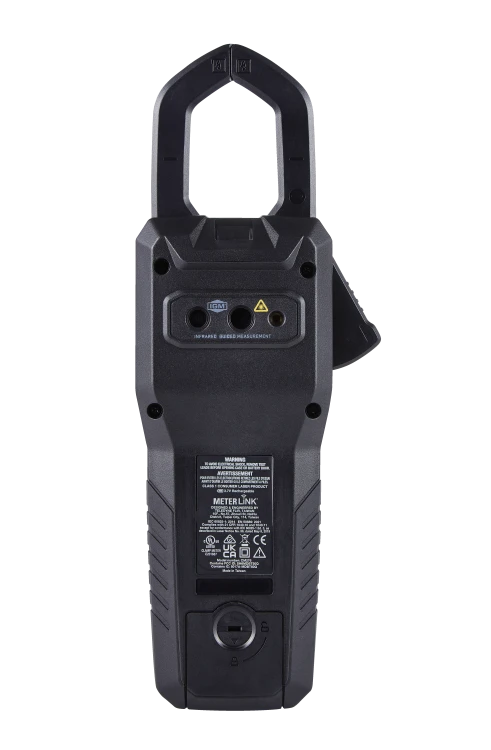

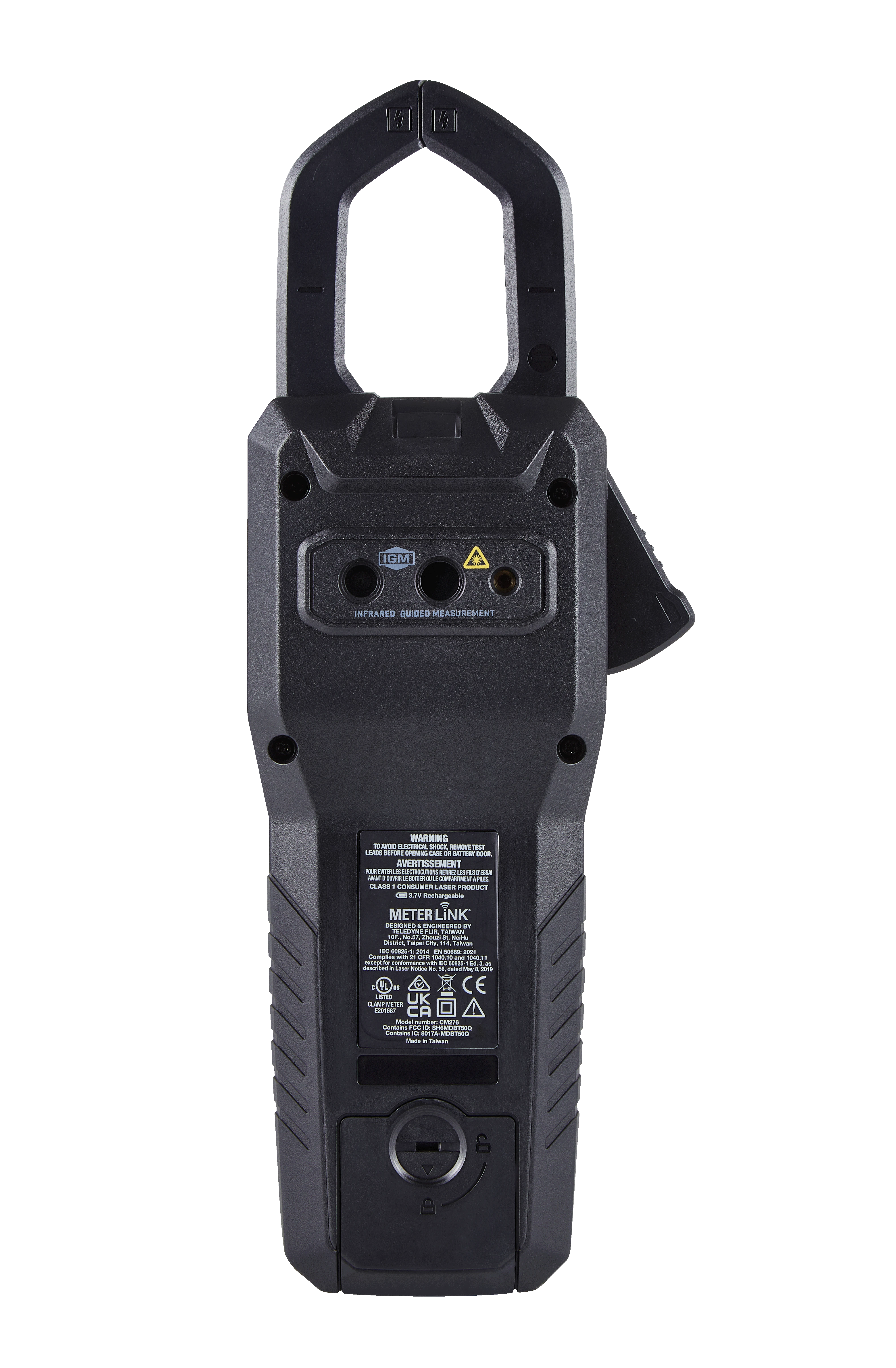

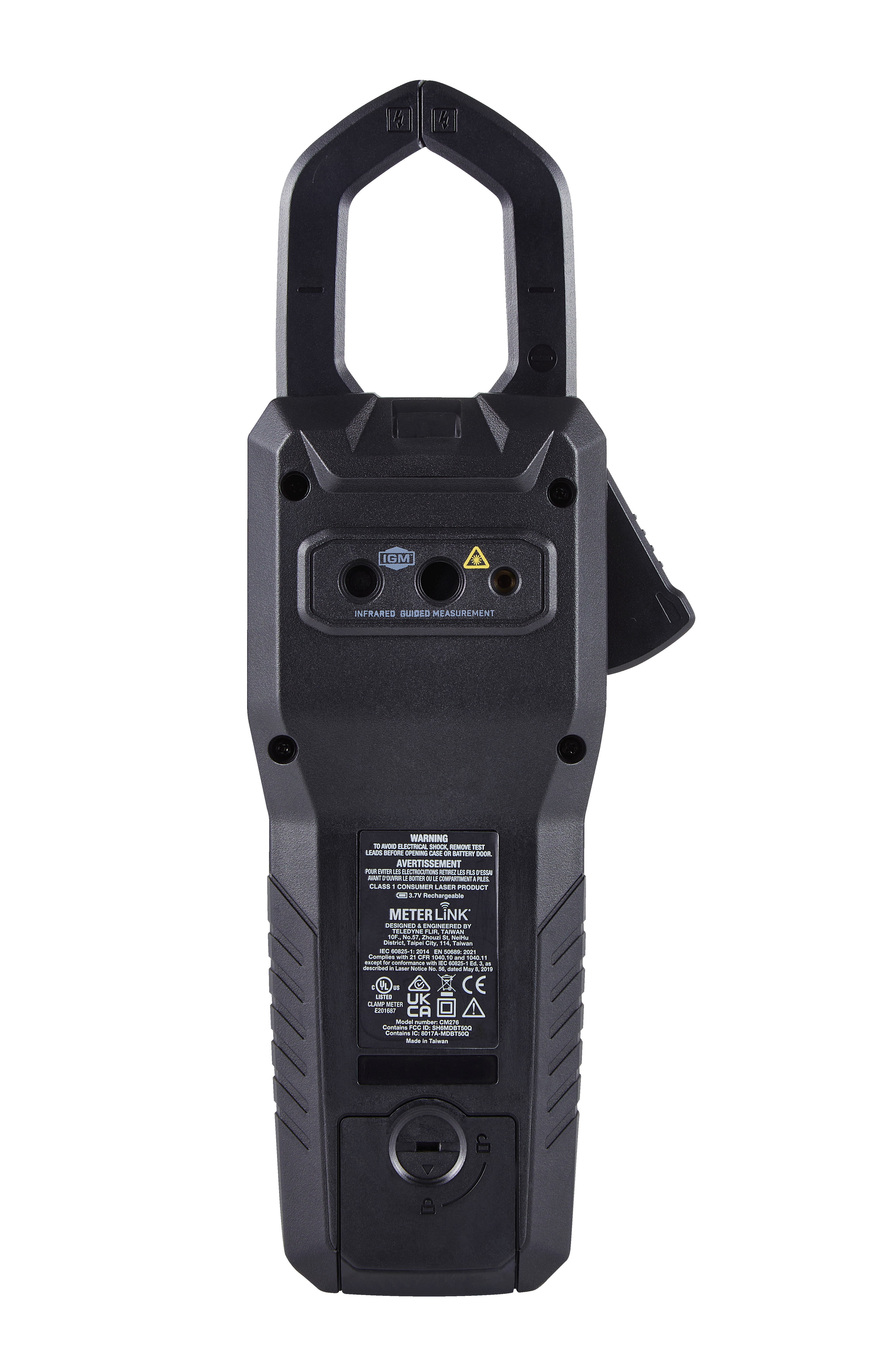

FLIR CM276 – miernik cęgowy z kamerą termowizyjną

FLIR CM276 łączy możliwości profesjonalnego miernika cęgowego i kamery termowizyjnej w jednym urządzeniu. Dzięki technologii IGM™ – Infrared Guided Measurement użytkownik może najpierw bezkontaktowo zlokalizować przegrzewający się element, a następnie wykonać dokładny pomiar elektryczny.

Wbudowana kamera termowizyjna ma rozdzielczość 160 × 120 pikseli i pozwala mierzyć temperaturę od −10°C do +300°C. Technologia FLIR MSX® wzbogaca termogram o widoczne krawędzie i szczegóły obiektu, dzięki czemu znacznie łatwiej rozpoznać aparaturę, przewody czy elementy maszyny znajdujące się na obrazie.

CM276 umożliwia jednocześnie pomiar prądu AC/DC do 600 A oraz napięcia AC/DC do 1000 V. Z opcjonalną elastyczną sondą prądową zakres można rozszerzyć do 3000 A AC.

Najważniejsze funkcje FLIR CM276

• kamera termowizyjna 160 × 120 px,
• zakres pomiaru temperatury −10°C do +300°C,
• technologia IGM™ – Infrared Guided Measurement,
• poprawa czytelności termogramów FLIR MSX®,
• pomiar prądu AC/DC do 600 A,
• pomiar napięcia AC/DC do 1000 V,
• pomiar do 3000 A AC z opcjonalną elastyczną sondą,
• True RMS,
• tryb VFD do falowników i napędów,
• pomiar prądu rozruchowego Inrush,
• tryb niskiej impedancji LoZ,
• pomiar mocy DC instalacji PV,
• możliwość pomiaru instalacji PV do 1500 V DC z opcjonalnymi przewodami TA85/TA86,
• Bluetooth i FLIR METERLiNK®,
• pamięć wewnętrzna 8 GB,
• akumulator Li-Po,
• dwie lampy robocze LED,
• odporność na upadek z wysokości 2 m

tekst

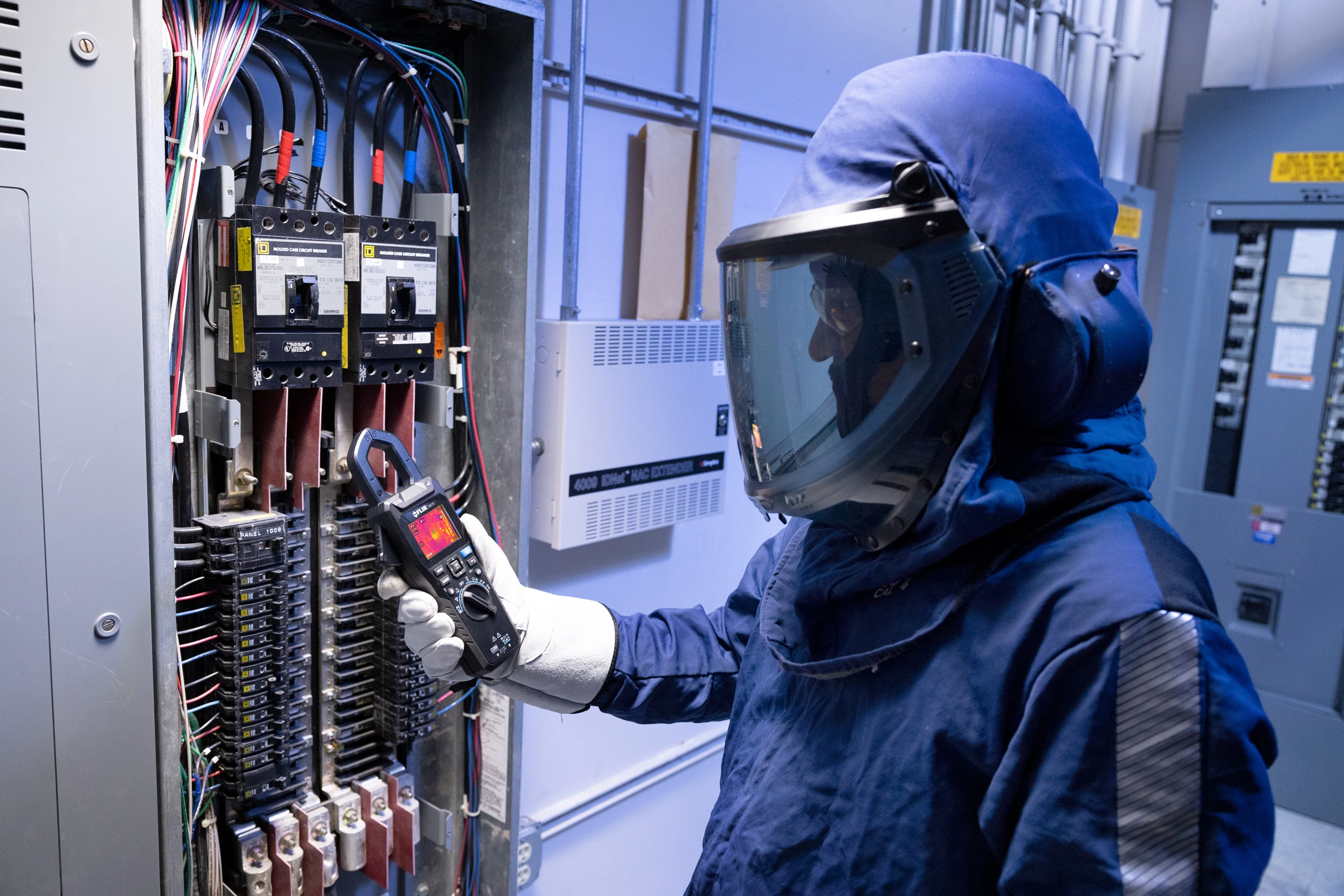

Kamera termowizyjna i miernik w jednym urządzeniu

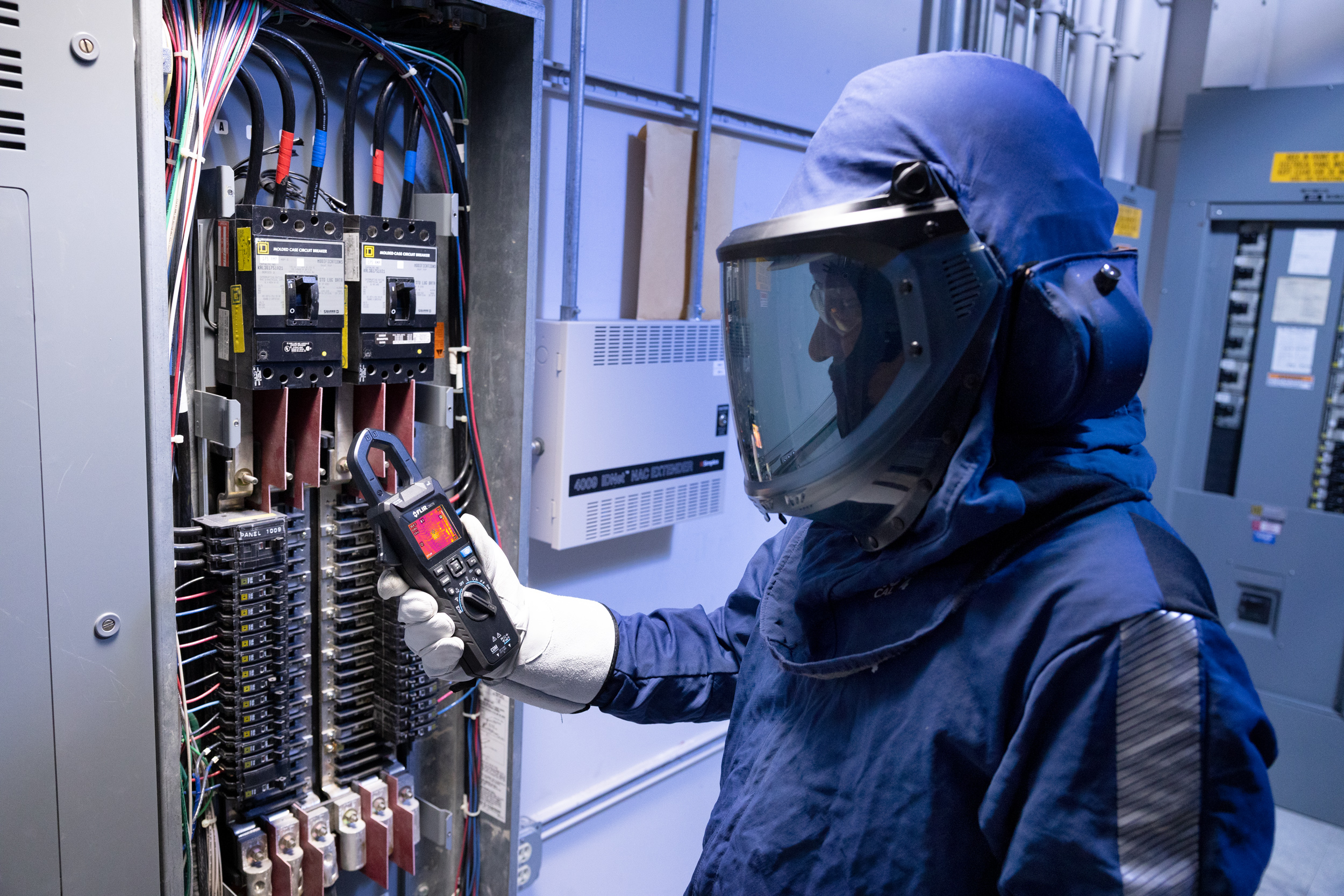

Największą zaletą FLIR CM276 jest możliwość połączenia dwóch etapów diagnostyki.

Standardowym miernikiem elektryk może sprawdzić wartości prądu lub napięcia, ale najpierw musi wiedzieć, który element instalacji wymaga kontroli.

CM276 pozwala spojrzeć na całą rozdzielnicę za pomocą kamery termowizyjnej i znaleźć miejsca o podwyższonej temperaturze, takie jak:

• poluzowane połączenia,
• przeciążone przewody,
• przegrzewające się zabezpieczenia,
• niesymetrycznie obciążone obwody,
• problemy z silnikami,
• przegrzewające się styczniki i aparatura,
• nieprawidłowo pracujące elementy instalacji PV.

Dopiero po zlokalizowaniu anomalii można przejść do odpowiednich pomiarów elektrycznych.

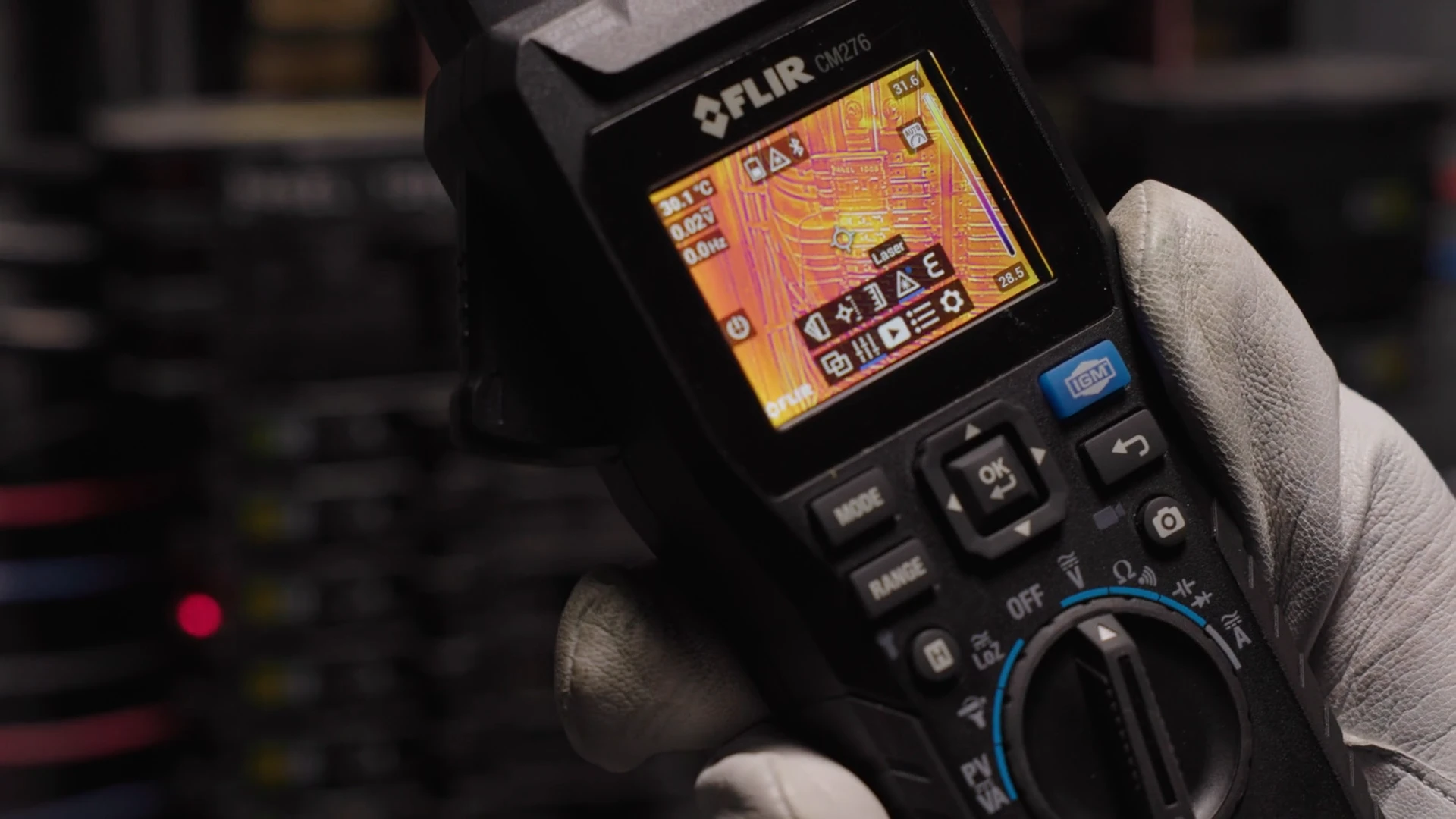

Kamera termowizyjna 160 × 120 px

Wbudowany detektor FLIR Lepton® oferuje rozdzielczość:

160 × 120 px – 19 200 punktów pomiarowych temperatury.

Zakres pomiaru temperatury wynosi:

−10°C do +300°C

przy dokładności ±3°C lub ±3% odczytu — obowiązuje większa z tych wartości. Pole widzenia wynosi 57° × 44°, a kamera posiada stałą ostrość.

Do dyspozycji użytkownika są tryby:

Thermal MSX®, obraz termowizyjny oraz obraz z kamery cyfrowej.

FLIR MSX® – łatwiejsza identyfikacja elementów

Technologia MSX® nakłada widoczne szczegóły pochodzące z obrazu cyfrowego bezpośrednio na termogram.

Pozwala to zobaczyć na obrazie termowizyjnym krawędzie:

• wyłączników,
• zacisków,
• przewodów,
• obudów,
• aparatów elektrycznych,
• elementów maszyn.

Dzięki temu termogram jest znacznie łatwiejszy do interpretacji i można szybciej zidentyfikować miejsce występowania anomalii.

True RMS – pomiary również przy przebiegach odkształconych

CM276 wykonuje pomiary True RMS, dlatego nadaje się do pracy w nowoczesnych instalacjach zawierających elementy energoelektroniczne.

Jest to szczególnie ważne podczas pomiarów przy:

falownikach, przemiennikach częstotliwości, napędach, zasilaczach impulsowych oraz innych urządzeniach generujących przebiegi niesinusoidalne.

Tryb VFD do diagnostyki falowników

Dedykowany tryb VFD pozwala wykonywać pomiary prądu i napięcia w instalacjach z przemiennikami częstotliwości.

CM276 może pracować w tym trybie do:

• 600 A AC dla pomiaru prądu,
• 1000 V AC dla pomiaru napięcia.

Funkcja przydaje się przede wszystkim podczas diagnostyki silników, pomp, wentylatorów, sprężarek i innych napędów regulowanych.

Pomiar prądu rozruchowego Inrush

CM276 posiada funkcję Inrush, umożliwiającą pomiar krótkotrwałego wzrostu prądu występującego podczas uruchamiania urządzenia.

Zakres pomiaru wynosi do 600 A AC.

Funkcja pomaga diagnozować problemy podczas uruchamiania:

silników, transformatorów, pomp, sprężarek i innych dużych odbiorników elektrycznych.

LoZ – eliminowanie napięć fantomowych

Tryb LoZ – Low Impedance zmniejsza impedancję wejściową miernika i pomaga wyeliminować wpływ napięć indukowanych.

Pozwala to sprawdzić, czy napięcie wykryte w przewodzie jest rzeczywistym napięciem zasilania, czy jedynie napięciem fantomowym powstałym wskutek sprzężenia z sąsiednimi przewodami.

CM276 umożliwia pomiary LoZ do 1000 V AC/DC.

FLIR CM276 również do fotowoltaiki

CM276 może być wykorzystywany również przy diagnostyce instalacji fotowoltaicznych.

Miernik umożliwia pomiar mocy DC do:

900 kVA

oraz napięcia PV:

• do 1000 V DC z przewodami TA82,
• do 1500 V DC z opcjonalnymi przewodami TA85 lub TA86.

To istotna funkcja dla firm zajmujących się jednocześnie instalacjami elektrycznymi, przemysłem oraz fotowoltaiką.

Bluetooth i aplikacja FLIR METERLiNK®

Wbudowana komunikacja Bluetooth pozwala połączyć CM276 z aplikacją FLIR METERLiNK®.

Aplikacja umożliwia między innymi rejestrowanie pomiarów, obrazów i materiałów wideo oraz późniejsze analizowanie danych i przygotowywanie dokumentacji. FLIR wskazuje możliwość zapisywania w aplikacji nawet 30 000 obrazów radiometrycznych.

Sam miernik ma 8 GB pamięci eMMC i pozwala zapisywać zestawy pomiarów oraz obrazy.

Stworzony do pracy w terenie

CM276 wyposażono w akumulator Li-Po 3,7 V / 5400 mAh, dzięki czemu nie trzeba regularnie wymieniać baterii.

Dwie mocne diody LED oświetlają miejsce wykonywania pomiaru, co jest szczególnie przydatne wewnątrz rozdzielnic i maszyn.

Urządzenie wytrzymuje upadek z wysokości 2 metrów, a producent udziela na nie 10-letniej gwarancji.

Dla kogo przeznaczony jest FLIR CM276?

CM276 sprawdzi się szczególnie dla:

elektryków, energetyków, automatyków, pracowników utrzymania ruchu, serwisantów przemysłowych, techników HVAC oraz instalatorów i serwisantów fotowoltaiki.

To rozwiązanie dla użytkownika, który zamiast nosić osobno miernik i podstawową kamerę termowizyjną chce mieć jedno urządzenie do lokalizacji problemu i wykonania właściwego pomiaru elektrycznego.
