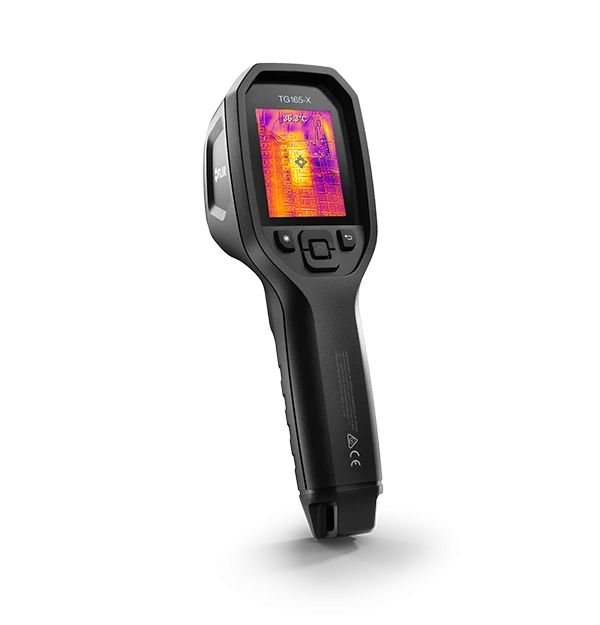

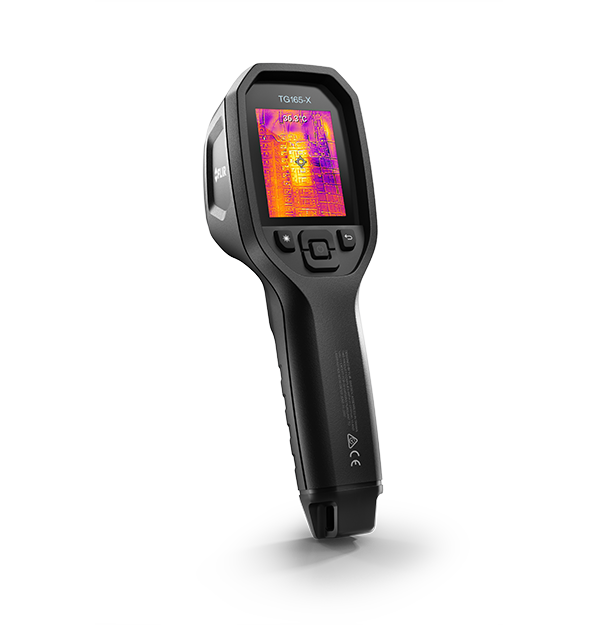

FLIR TG165-X – zobacz problem, zamiast szukać go punkt po punkcie

FLIR TG165-X łączy funkcjonalność pirometru na podczerwień z możliwością obserwowania pełnego obrazu termicznego. Urządzenie pozwala szybko sprawdzić rozdzielnicę, silnik, instalację grzewczą, przewody lub fragment budynku i natychmiast zobaczyć, który element wyróżnia się temperaturą.

W porównaniu ze zwykłym pirometrem punktowym TG165-X pokazuje temperaturę całego obszaru. Operator nie musi wykonywać wielu pojedynczych pomiarów i porównywać ich ręcznie. Jeden rzut oka na ekran pozwala zauważyć gorący zacisk, przeciążony bezpiecznik, nieprawidłowo nagrzewające się łożysko albo chłodne miejsce wskazujące na nieszczelność.

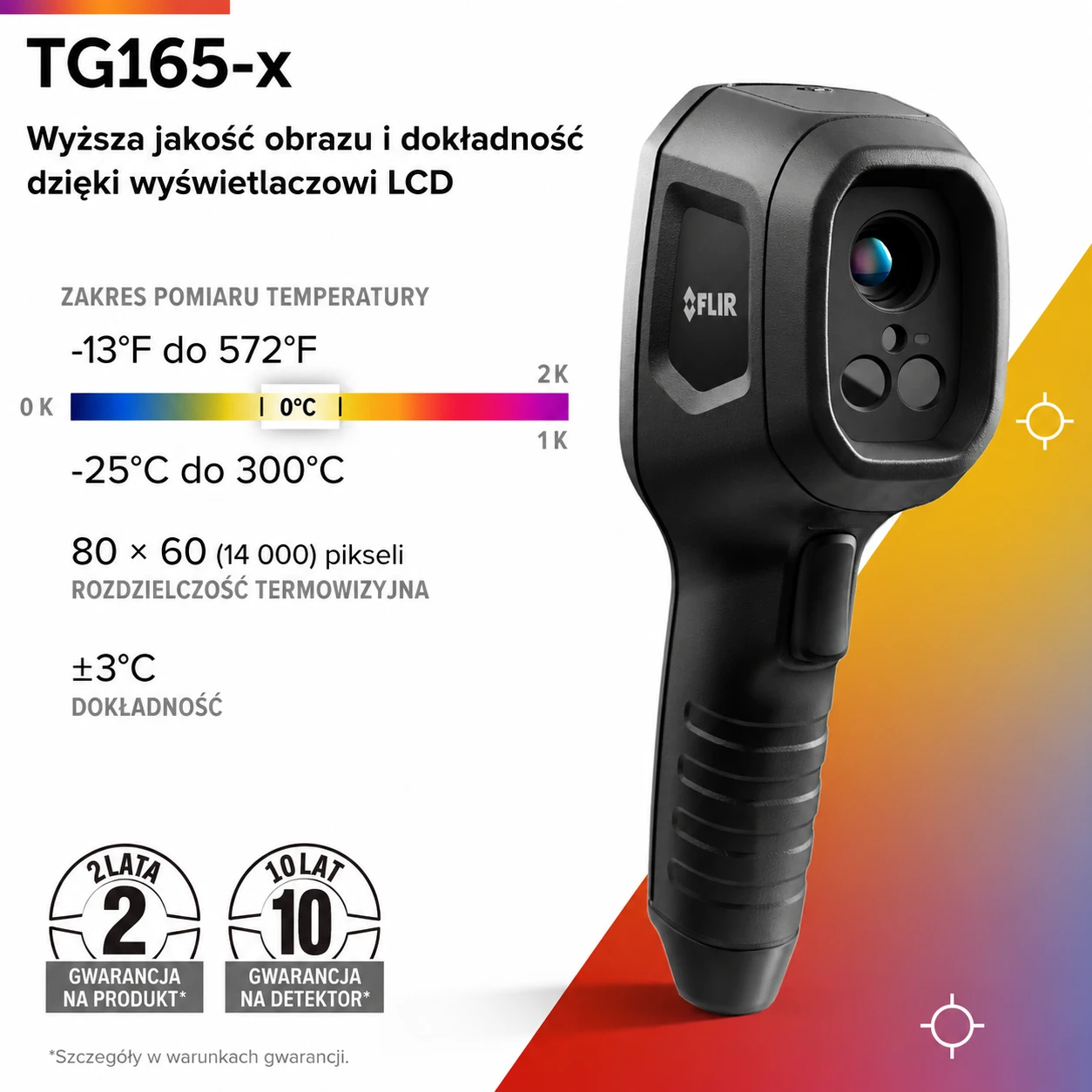

Rozdzielczość termiczna 80 × 60 pikseli

Detektor termiczny FLIR TG165-X ma rozdzielczość 80 × 60 pikseli, co odpowiada 4800 punktom pomiarowym. Kamera została przeznaczona przede wszystkim do szybkiej diagnostyki obiektów znajdujących się w niewielkiej lub średniej odległości od operatora.

Czułość termiczna NETD poniżej 70 mK pomaga uwidocznić niewielkie różnice temperatur. Stała ostrość oznacza, że nie trzeba regulować obiektywu przed każdym pomiarem — urządzenie jest gotowe do pracy bezpośrednio po uruchomieniu. Minimalna odległość ustawiania ostrości wynosi około 0,3 m.

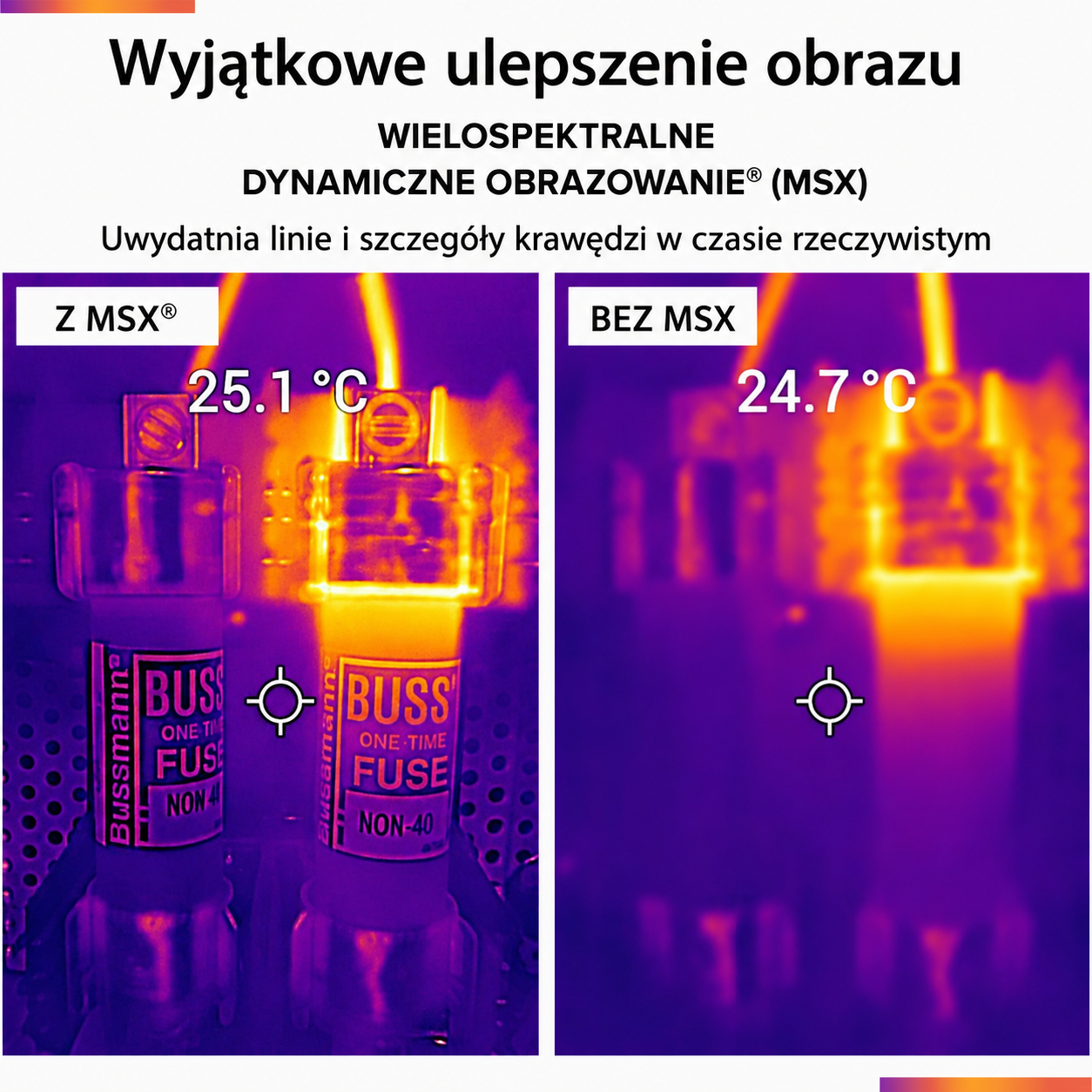

Technologia FLIR MSX® – łatwiejsza identyfikacja usterki

Technologia FLIR MSX® dodaje do obrazu termicznego kontury i szczegóły pochodzące z aparatu cyfrowego. Dzięki temu na ekranie łatwiej rozpoznać krawędzie urządzeń, przewody, bezpieczniki, oznaczenia i inne elementy kontrolowanej instalacji.

MSX nie zastępuje termogramu zwykłym zdjęciem. Szczegóły z obrazu cyfrowego są nakładane na pełny obraz termiczny, dzięki czemu operator szybciej rozpoznaje, który element powoduje problem i może dokładniej udokumentować miejsce usterki.

Pomiar temperatury od –25°C do 300°C

FLIR TG165-X mierzy temperaturę w zakresie od –25°C do 300°C. Pozwala to wykorzystywać urządzenie zarówno do kontroli instalacji grzewczych i budynków, jak również podczas diagnostyki urządzeń elektrycznych oraz mechanicznych.

Dokładność zależy od zakresu temperatury badanego obiektu:

• od –25°C do 0°C: ±3°C,
• od 0°C do 50°C: ±2,5°C,
• od 50°C do 100°C: ±1,5°C,
• od 100°C do 300°C: ±2,5% wartości odczytu.

Podane dokładności obowiązują w warunkach pomiarowych określonych przez producenta.

Laser Bullseye – widoczny obszar pomiarowy

Wbudowany laserowy wskaźnik Bullseye tworzy okrąg wskazujący obszar, którego dotyczy pomiar temperatury. Rozwiązanie ułatwia wycelowanie kamery we właściwy bezpiecznik, zacisk, przewód lub część maszyny.

W przeciwieństwie do zwykłego pojedynczego punktu laserowego Bullseye pomaga operatorowi lepiej ocenić wielkość analizowanego obszaru. Współczynnik odległości do średnicy pola pomiarowego wynosi 24:1.

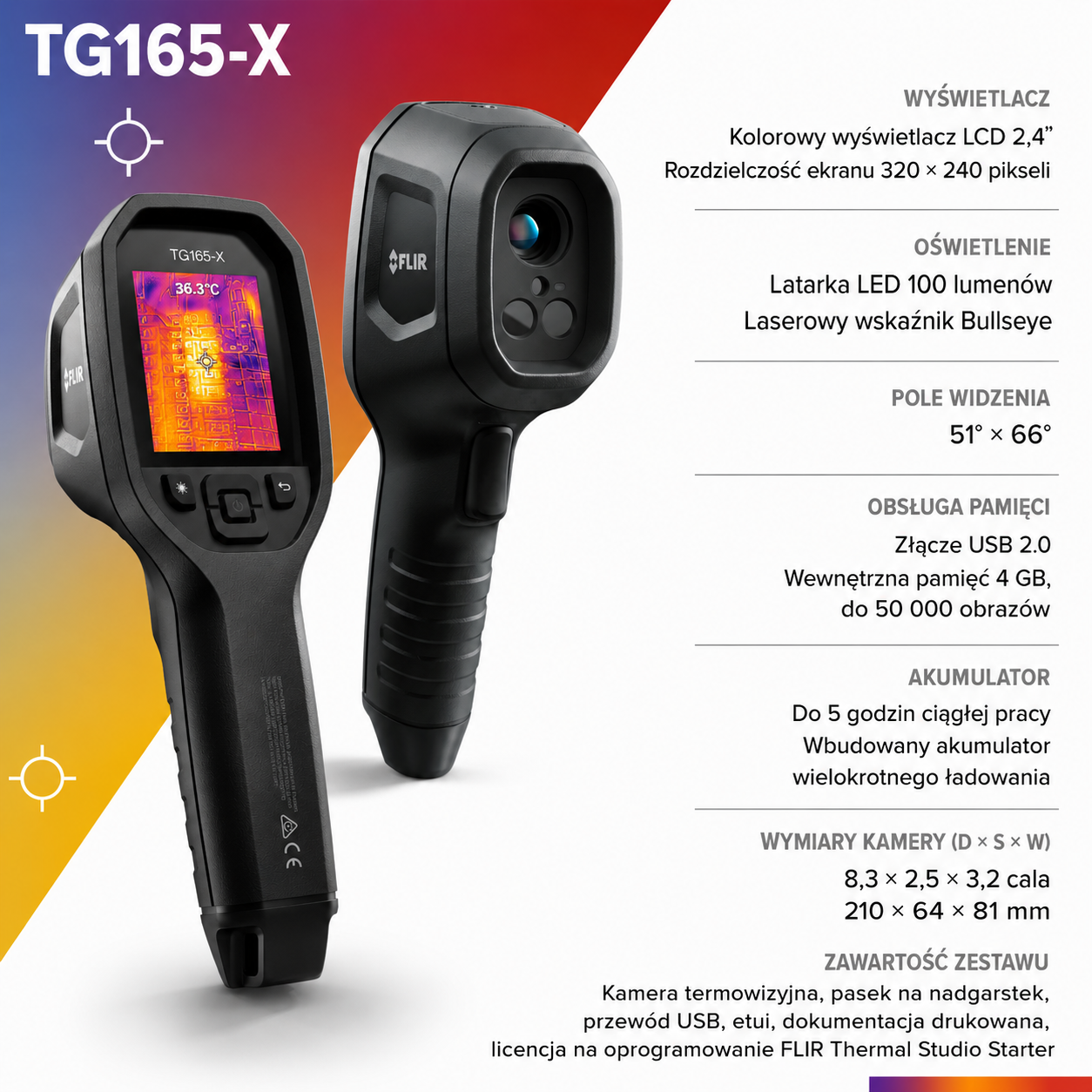

Ekran 2,4" i prosta obsługa

Kamera posiada kolorowy ekran TFT o przekątnej 2,4 cala i rozdzielczości 320 × 240 pikseli. Fizyczne przyciski umożliwiają obsługę również w rękawicach roboczych, bez konieczności korzystania z ekranu dotykowego.

TG165-X oferuje dwa podstawowe tryby obrazu:

• obraz termiczny FLIR MSX®,
• obraz cyfrowy z widocznym wynikiem temperatury.

Dostępne palety kolorystyczne obejmują Iron, Rainbow, White Hot, Black Hot, Arctic oraz Lava.

Jasna latarka LED 100 lm

Wbudowana latarka LED o strumieniu świetlnym około 100 lumenów pomaga oświetlać ciemne rozdzielnice, przestrzenie techniczne, komory maszyn i trudno dostępne miejsca. Aparat cyfrowy o rozdzielczości 2 MP rejestruje obraz o wymiarach 1600 × 1200 pikseli.

Pamięć na 50 000 zdjęć

Wewnętrzna pamięć eMMC o pojemności 4 GB pozwala zapisać do około 50 000 obrazów. Pliki można przeglądać w galerii kamery, a następnie kopiować na komputer za pomocą przewodu USB-C.

TG165-X zapisuje pliki JPEG z informacją o temperaturze punktu pomiarowego w metadanych. Nie są to w pełni radiometryczne termogramy, w których można po wykonaniu zdjęcia dowolnie rozmieszczać nowe narzędzia pomiarowe. Kamera jest przeznaczona przede wszystkim do szybkiej lokalizacji problemu i dokumentowania wyniku widocznego podczas inspekcji.

Do 5 godzin pracy

Wbudowany akumulator litowo-jonowy zapewnia do około 5 godzin skanowania przy średniej jasności ekranu. Przy stale włączonym laserze czas pracy wynosi około 4,5 godziny.

Akumulator jest ładowany wewnątrz kamery przez złącze USB-C. Naładowanie do około 90% zajmuje 4 godziny, natomiast pełne ładowanie może trwać około 6 godzin.

Odporna konstrukcja do codziennej pracy

Obudowa FLIR TG165-X posiada stopień ochrony IP54, zapewniający ochronę przed pyłem i bryzgami wody. Kamera została zaprojektowana z myślą o upadku z wysokości do 2 metrów, dzięki czemu może być wykorzystywana podczas codziennych prac serwisowych, konserwacyjnych i instalacyjnych.

Urządzenie waży około 394 g i ma wymiary 210 × 64 × 81 mm. Standardowe mocowanie statywowe UNC ¼″-20 umożliwia stabilne ustawienie kamery podczas dłuższych obserwacji.

Zastosowanie FLIR TG165-X

Kamera sprawdzi się podczas:

• kontroli rozdzielnic elektrycznych,
• diagnostyki bezpieczników, przewodów i zacisków,
• lokalizowania przeciążonych elementów instalacji,
• kontroli silników, pomp i łożysk,
• sprawdzania instalacji grzewczych,
• kontroli systemów HVAC i klimatyzacji,
• lokalizowania ogrzewania podłogowego,
• wykrywania gorących i zimnych punktów,
• sprawdzania nieszczelności powietrznych i wodnych,
• kontroli urządzeń podczas prac serwisowych,
• dokumentowania wykonanej naprawy.

Producent wskazuje TG165-X jako rozwiązanie do diagnostyki instalacji elektrycznych, utrzymania obiektów oraz szybkiego lokalizowania potencjalnych problemów mechanicznych, przecieków wody i nieszczelności powietrznych.

Dla kogo przeznaczona jest FLIR TG165-X?

Model będzie dobrym wyborem dla:

• elektryków,
• instalatorów,
• serwisantów HVAC,
• techników utrzymania ruchu,
• mechaników,
• zarządców budynków,
• pracowników technicznych,
• osób potrzebujących prostego narzędzia do codziennej diagnostyki.

TG165-X jest szczególnie przydatna dla użytkowników, którzy dotychczas korzystali z pirometru punktowego, ale chcą zobaczyć rozkład temperatur na całej powierzchni bez inwestowania w bardziej rozbudowaną kamerę termowizyjną.

Co zawiera zestaw FLIR TG165-X?

Standardowe wyposażenie producenta obejmuje:

• kamerę termowizyjną FLIR TG165-X,
• miękkie etui ochronne,
• przewód USB,
• pasek na nadgarstek,
• drukowaną dokumentację,
• oprogramowanie FLIR Thermal Studio Starter.

Akumulator litowo-jonowy jest wbudowany w kamerę.

Dlaczego warto wybrać FLIR TG165-X?

FLIR TG165-X stanowi praktyczne połączenie pirometru i prostej kamery termowizyjnej. Pozwala szybko znaleźć problem, potwierdzić jego temperaturę i zapisać zdjęcie dokumentujące wynik.

Najważniejsze zalety modelu:

• pełny obraz termiczny zamiast jednego punktu pomiarowego,
• technologia FLIR MSX®,
• pomiar do 300°C,
• laser Bullseye wskazujący obszar pomiarowy,
• pamięć do 50 000 zdjęć,
• jasna latarka LED,
• prosta obsługa fizycznymi przyciskami,
• czas pracy do 5 godzin,
• odporna obudowa IP54,
• konstrukcja odporna na upadek z 2 metrów.

Dane techniczne kamery termowizyjnej FLIR TG165-X
