Rozdzielczość termiczna 640 × 480 pikseli

Detektor kamery FLIR T865 zapewnia rozdzielczość 640 × 480 pikseli, czyli 307 200 niezależnych punktów pomiarowych.

Wysoka rozdzielczość pozwala lokalizować niewielkie anomalie temperaturowe na przewodach, zaciskach, izolatorach, przepustach, elementach rozdzielnic, łożyskach i podzespołach maszyn.

Duża liczba punktów pomiarowych ma szczególne znaczenie podczas kontroli niewielkich obiektów z dużej odległości, gdy jeden element zajmuje tylko niewielką część całego obrazu.

UltraMax® – ponad 1,2 miliona pikseli obrazu

Technologia FLIR UltraMax® wykorzystuje dane pochodzące z kilku kolejnych klatek i czterokrotnie zwiększa liczbę pikseli zapisanego termogramu.

Obraz wykonany w rozdzielczości 640 × 480 może zostać przetworzony w oprogramowaniu FLIR do rozdzielczości 1280 × 960 pikseli.

Funkcja pomaga uzyskać więcej szczegółów podczas analizy niewielkich komponentów oraz poprawia czytelność obrazów wykonywanych z większej odległości.

Pomiar temperatury od –40°C do 2000°C

FLIR T865 oferuje trzy zakresy pomiarowe:

• od –40°C do 120°C,
• od 0°C do 650°C,
• od 300°C do 2000°C.

Kamera może być stosowana zarówno do kontroli urządzeń elektrycznych i mechanicznych, jak również podczas inspekcji pieców, kotłów, odlewów, instalacji hutniczych i procesów technologicznych pracujących w bardzo wysokiej temperaturze.

Standardowa dokładność pomiarowa wynosi ±2°C lub ±2% wartości odczytu.

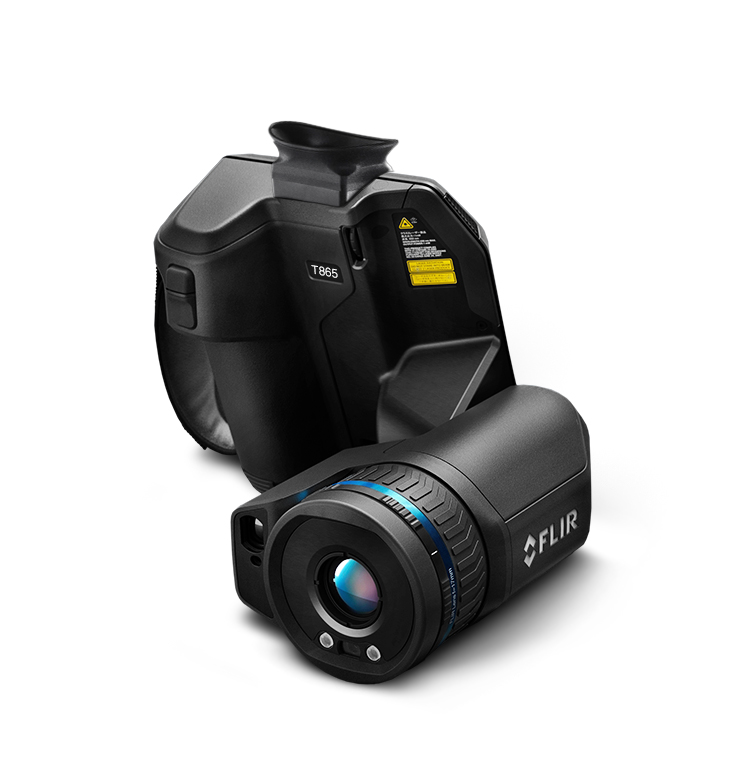

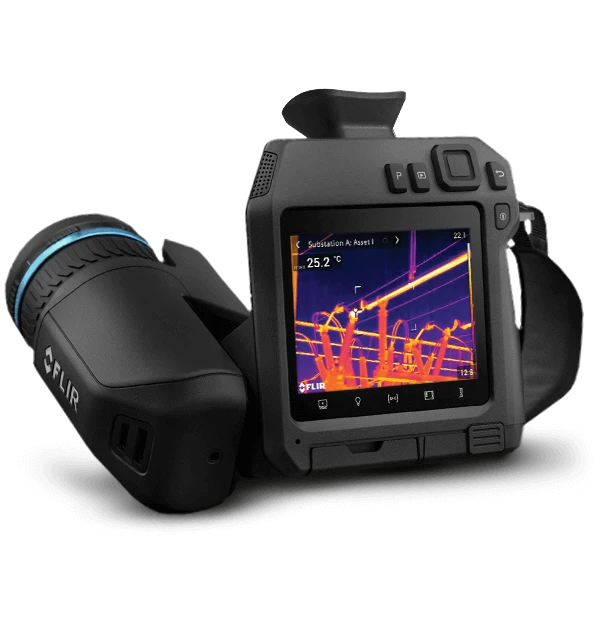

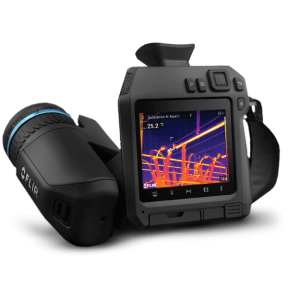

Moduł optyczny obracany w zakresie 180°

Charakterystyczny moduł optyczny FLIR T865 można obracać w zakresie 180°. Pozwala to skierować obiektyw na urządzenie bez konieczności przyjmowania niewygodnej pozycji.

Kamera ułatwia między innymi:

• kontrolę urządzeń znajdujących się wysoko,
• obserwowanie elementów umieszczonych blisko podłogi,
• wykonywanie pomiarów ponad przeszkodami,
• pracę przy szynach, izolatorach i liniach napowietrznych,
• prowadzenie długich inspekcji przy mniejszym obciążeniu operatora.

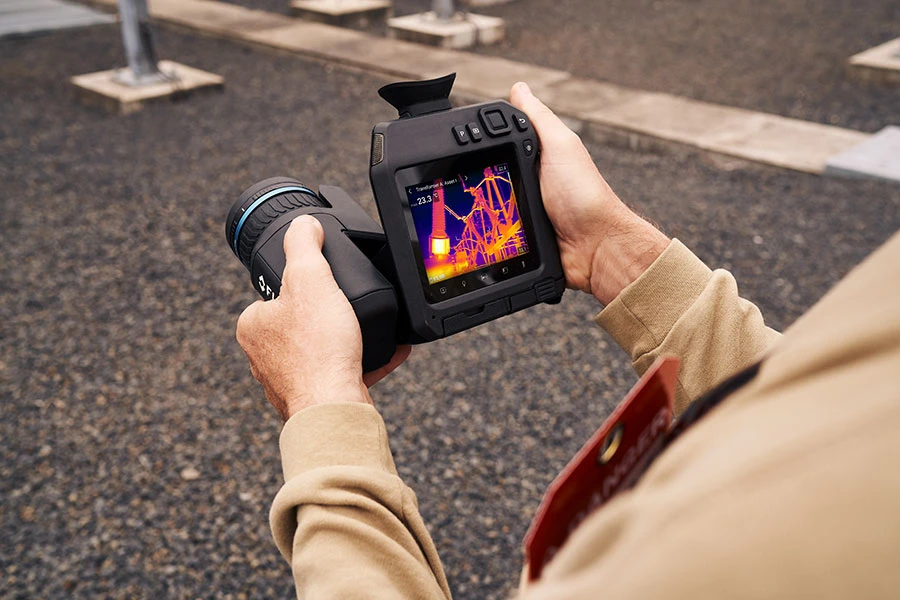

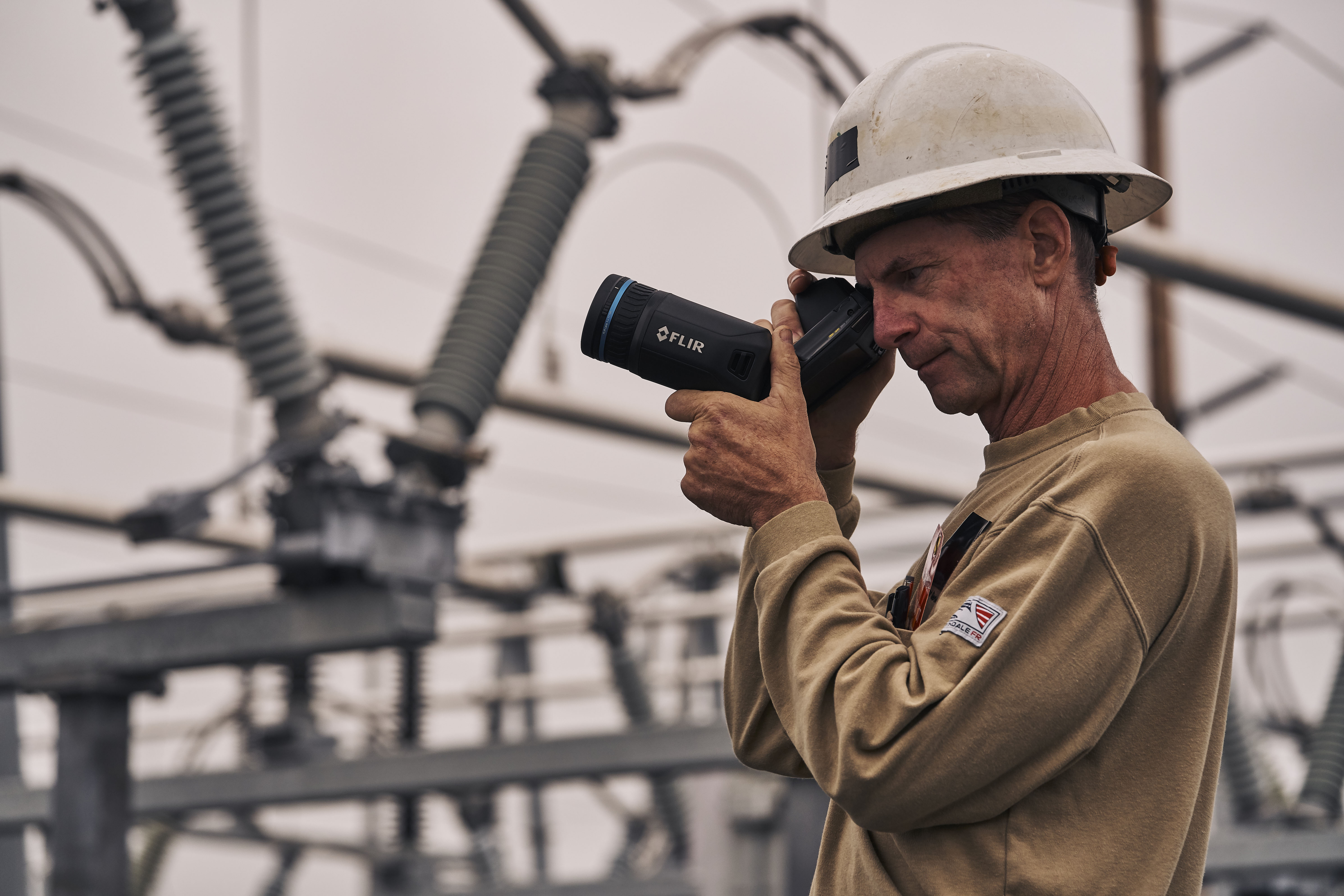

Wizjer do pracy w pełnym słońcu

Wbudowany wizjer ułatwia prowadzenie inspekcji na zewnątrz, gdy intensywne światło utrudnia obserwowanie obrazu na standardowym ekranie LCD.

Operator może stabilnie przyłożyć kamerę do oka i precyzyjniej wycelować w niewielki obiekt, na przykład izolator, przewód, zacisk albo element stacji elektroenergetycznej.

Wizjer jest szczególnie przydatny podczas kontroli energetycznych, inspekcji linii napowietrznych, farm fotowoltaicznych i urządzeń znajdujących się na otwartym terenie.

Obiektywy FlexView® – dwa pola widzenia bez wymiany optyki

FLIR T865 może współpracować z obiektywami FlexView® Dual Field of View, które umożliwiają natychmiastową zmianę pola widzenia za pomocą mechanicznego przełącznika.

Dostępne konfiguracje obejmują:

• 42°/24° – szerokie skanowanie i standardowe inspekcje,
• 24°/14° – standardowe oraz bardziej odległe cele.

Operator może najpierw szybko przeskanować duży obszar, a następnie przełączyć obiektyw na węższe pole widzenia, aby dokładniej zbadać wybrany element.

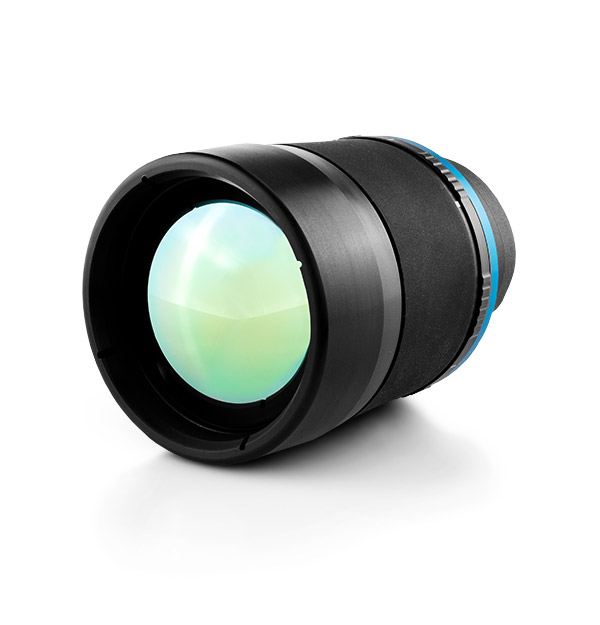

Obiektyw 6° do bardzo odległych obiektów

Opcjonalny teleobiektyw o polu widzenia 6° został przeznaczony do kontroli niewielkich celów znajdujących się w znacznej odległości.

Sprawdza się między innymi podczas inspekcji:

• izolatorów i przewodów linii napowietrznych,
• elementów stacji elektroenergetycznych,
• kominów i instalacji wysokich obiektów,
• urządzeń, do których nie można bezpiecznie podejść,
• niewielkich podzespołów obserwowanych z poziomu ziemi.

Minimalna odległość ustawiania ostrości dla obiektywu 6° wynosi około 5 metrów.

Szeroki wybór automatycznie rozpoznawanych obiektywów

FLIR T865 automatycznie identyfikuje podłączony obiektyw, ograniczając ryzyko zastosowania nieprawidłowych danych kalibracyjnych.

Dostępne obiektywy obejmują:

• 80° × 63° – do ciasnych przestrzeni i dużych powierzchni,
• 42° × 32° – szerokie pole widzenia,
• 24° × 18° – obiektyw uniwersalny,
• 14° × 10° – małe i oddalone cele,
• 6° – bardzo odległe obiekty,
• FlexView 42°/24°,
• FlexView 24°/14°.

Laserowo wspomagany autofocus

System ustawiania ostrości wykorzystuje laserowy pomiar odległości do badanego obiektu. Pozwala to szybko uzyskać ostry obraz, który jest podstawą wiarygodnego pomiaru temperatury.

Dostępne tryby ustawiania ostrości obejmują:

• ciągły autofocus wspomagany laserem,
• jednorazowy autofocus laserowy,
• jednorazowy autofocus kontrastowy,
• ręczne ustawianie ostrości.

Położenie wskaźnika laserowego może być widoczne na obrazie termicznym, pomagając dokładnie zidentyfikować badany element.

FLIR MSX® i aparat cyfrowy 5 MP

Technologia FLIR MSX® dodaje do termogramu kontury i szczegóły pochodzące z aparatu cyfrowego.

Na obrazie lepiej widoczne są numery urządzeń, przewody, krawędzie podzespołów, oznaczenia obwodów oraz elementy konstrukcyjne.

Kamera posiada aparat cyfrowy o rozdzielczości 5 MP i wbudowaną lampę LED. Aparat cyfrowy i lampa są wyłączone podczas stosowania obiektywu 6° lub 80°.

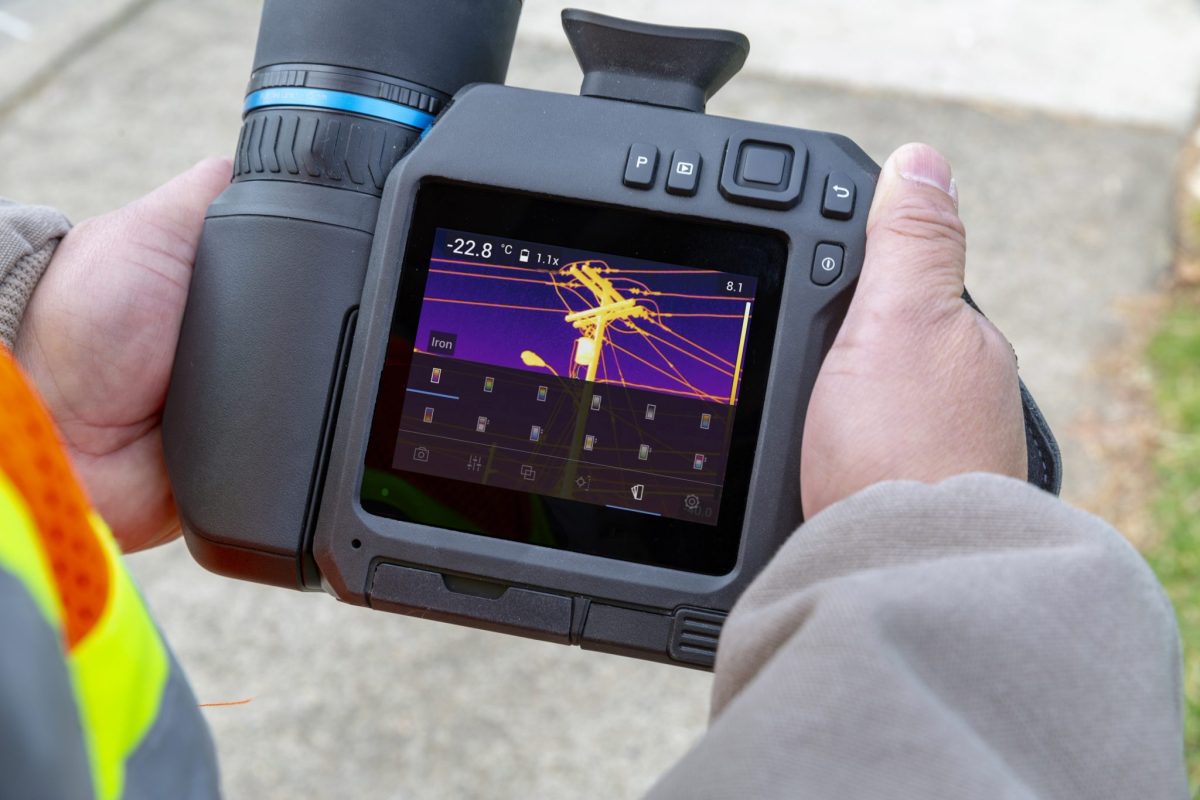

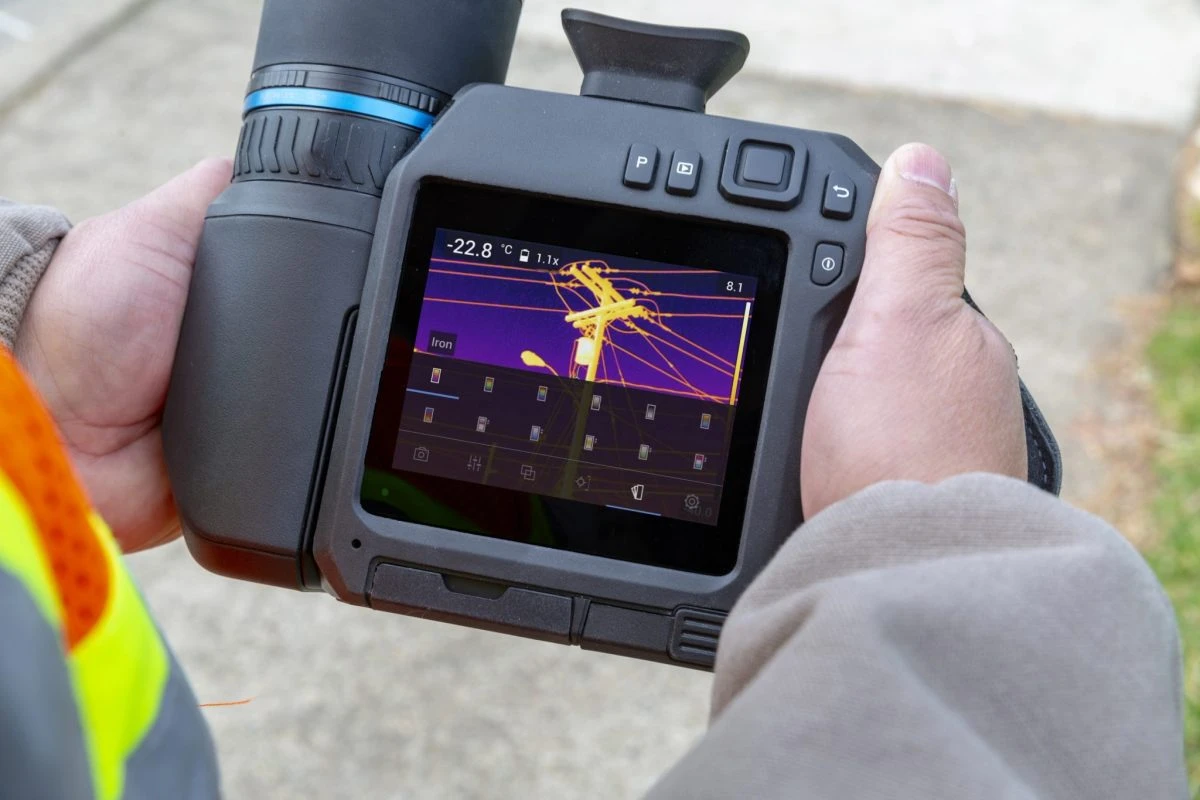

1-Touch Level/Span – kontrast ustawiany jednym dotknięciem

Funkcja 1-Touch Level/Span pozwala wskazać interesujący obszar bezpośrednio na ekranie dotykowym.

Kamera automatycznie dopasowuje poziom i zakres temperatur, zwiększając kontrast wybranego elementu i ograniczając wpływ bardzo gorącego lub chłodnego tła.

Funkcja przyspiesza wykrywanie niewielkich różnic temperatur w rozdzielnicach, na przewodach, izolatorach, silnikach i podzespołach maszyn.

Zaawansowane narzędzia pomiarowe

FLIR T865 pozwala prowadzić rozbudowaną analizę bezpośrednio podczas inspekcji.

Kamera oferuje między innymi:

• do 10 punktów pomiarowych w trybie obrazu na żywo,
• automatyczne wskazanie punktu najcieplejszego,
• automatyczne wskazanie punktu najchłodniejszego,
• pomiar temperatury odniesienia,
• dwa ustawienia pomiarowe zapisane przez użytkownika,
• płynny zoom cyfrowy od 1× do 8×.

Radiometryczne zdjęcia i nagrania wideo

Kamera zapisuje standardowe pliki JPEG zawierające dane temperaturowe. Termogram można później ponownie analizować w oprogramowaniu FLIR.

FLIR T865 umożliwia również nagrywanie radiometrycznego obrazu w czasie rzeczywistym w formacie CSQ oraz przesyłanie radiometrycznego strumienia przez UVC.

Nagrania pomagają analizować procesy nagrzewania i chłodzenia, rozruchy maszyn, cykle technologiczne oraz szybko zmieniające się warunki cieplne.

FLIR Inspection Route i Thermal Studio

FLIR T865 może współpracować z systemem FLIR Inspection Route, który prowadzi operatora przez wcześniej przygotowaną trasę kontrolną.

Trasy tworzone w FLIR Thermal Studio Pro pomagają zachować prawidłową kolejność pomiarów, przypisać obrazy do konkretnych urządzeń i ograniczyć ryzyko pominięcia punktu kontrolnego.

Dostępność funkcji Inspection Route może zależeć od konfiguracji kamery i aktywowanych opcji.

Wi-Fi, Bluetooth, USB-C i METERLiNK

Kamera obsługuje łączność Wi-Fi, Bluetooth i USB-C. Złącze USB-C służy do przesyłania danych, obrazu i zasilania, a DisplayPort umożliwia wyświetlanie obrazu na zewnętrznym ekranie.

Technologia METERLiNK pozwala dodawać do dokumentacji wyniki z kompatybilnych mierników FLIR.

FLIR T865 współpracuje również z FLIR Ignite, FLIR Thermal Studio, FLIR Research Studio i środowiskiem FLIR Atlas SDK.

Zastosowanie kamery FLIR T865

FLIR T865 sprawdzi się podczas:

• kontroli linii i stacji elektroenergetycznych,
• inspekcji izolatorów, przepustów i połączeń napowietrznych,
• kontroli transformatorów i rozdzielnic,
• diagnostyki silników, generatorów, pomp i przekładni,
• kontroli pieców, kotłów i procesów wysokotemperaturowych,
• diagnostyki instalacji fotowoltaicznych i farm wiatrowych,
• kontroli dużych zakładów produkcyjnych,
• realizacji cyklicznych tras inspekcyjnych,
• diagnostyki predykcyjnej i utrzymania ruchu.

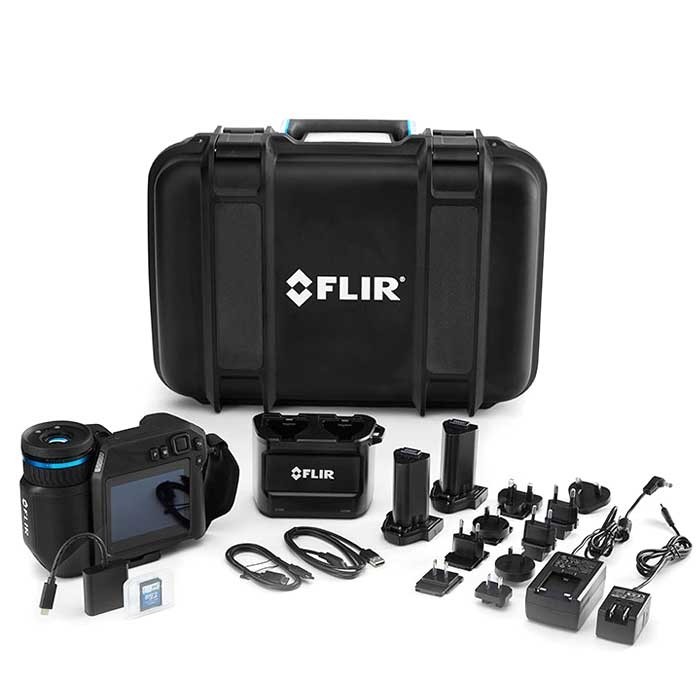

Co zawiera zestaw FLIR T865?

• kamerę termowizyjną FLIR T865,
• wybrany obiektyw lub obiektyw FlexView®,
• małą muszlę oczną wizjera,
• dwa akumulatory litowo-jonowe,
• ładowarkę do akumulatorów,
• zasilacz sieciowy,
• twardą walizkę transportową,
• przednią osłonę obiektywu,
• paski i smycze,
• kartę pamięci SD 8 GB,
• przewód USB 2.0 Type-A – USB-C,
• przewód USB-C – USB-C,
• przewód USB-C – HDMI,
• drukowaną dokumentację producenta.

Dokładna zawartość zestawu zależy od wybranej konfiguracji, obiektywu i numeru katalogowego kamery.
