Rozdzielczość termiczna 640 × 480 pikseli

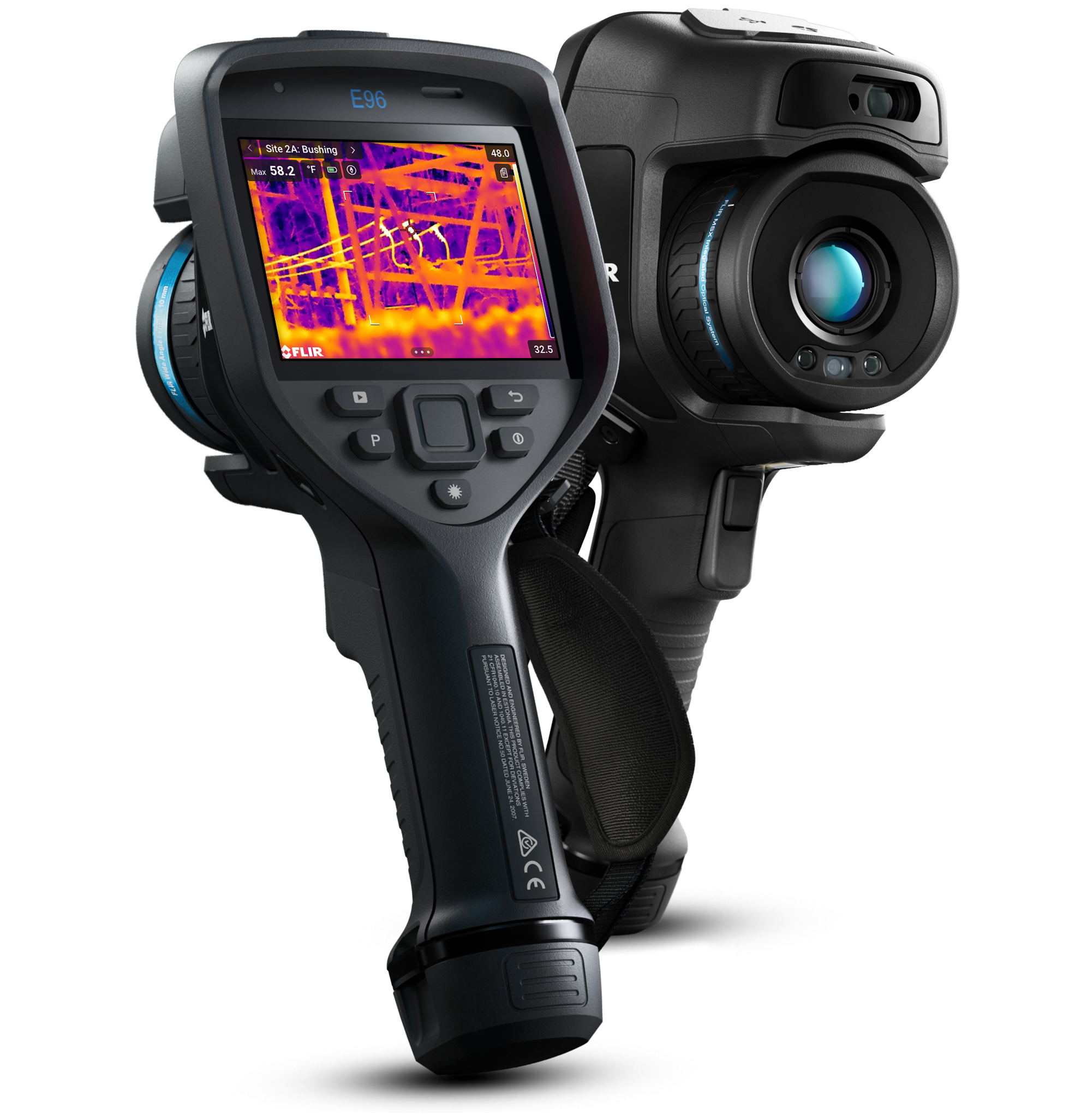

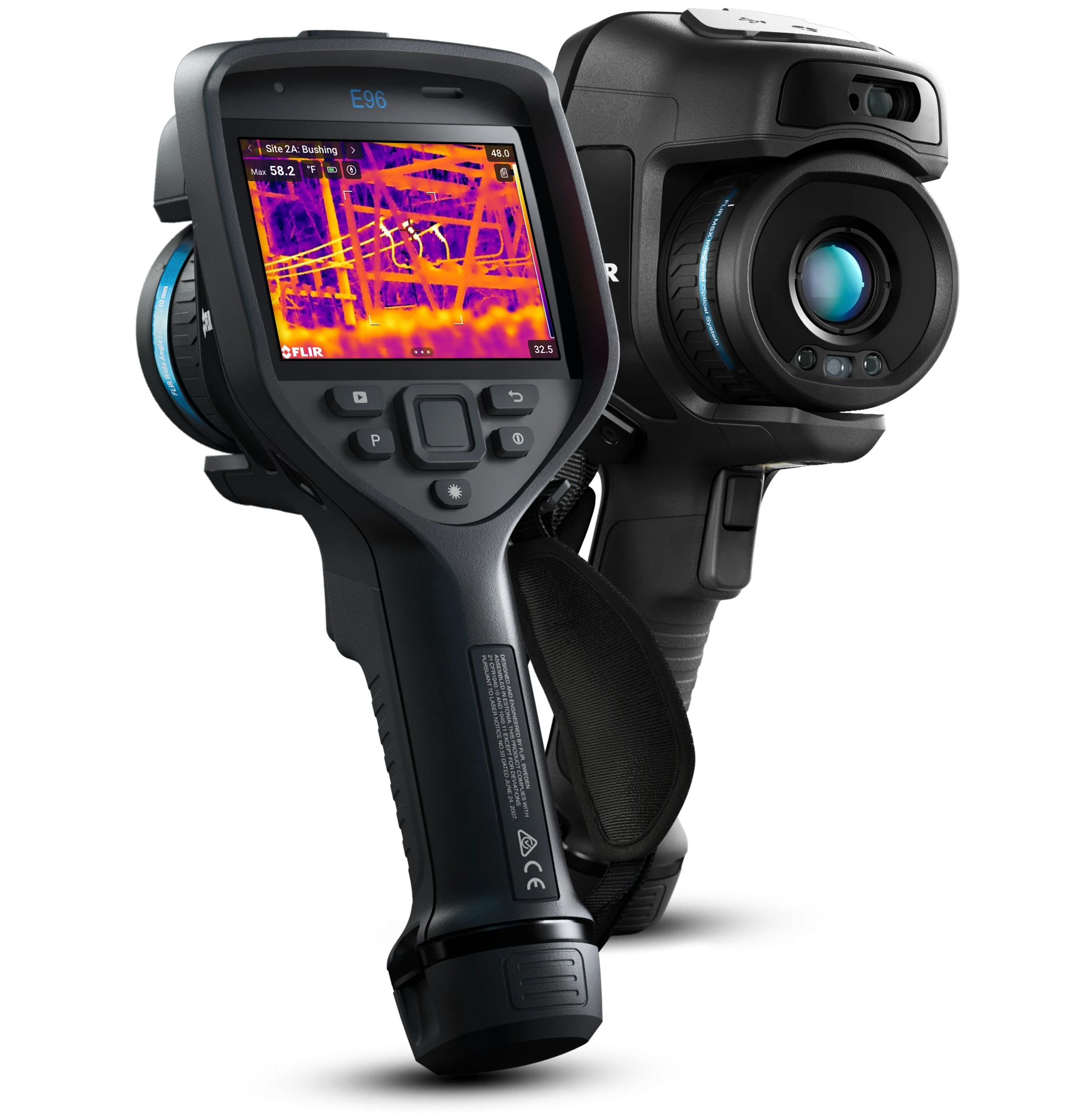

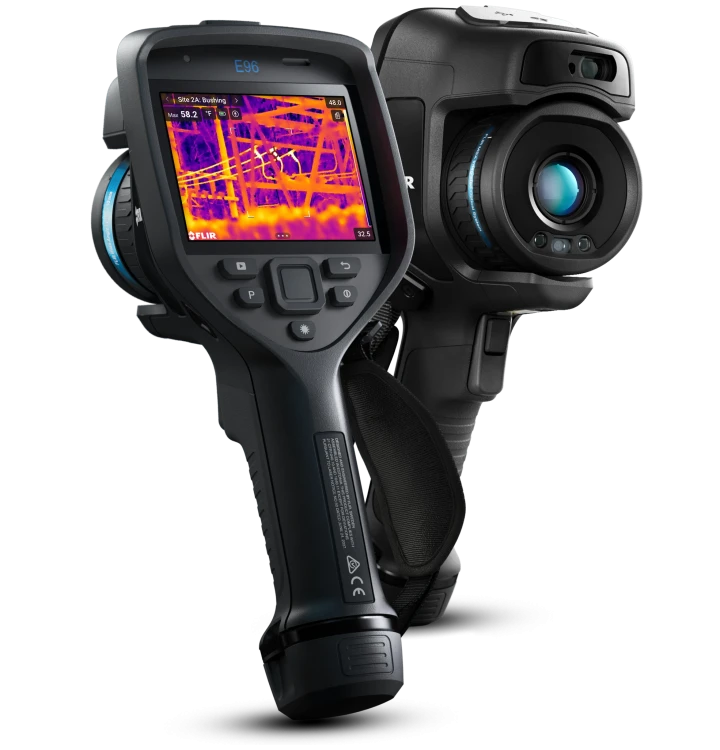

Detektor kamery FLIR E96 zapewnia rozdzielczość 640 × 480 pikseli, czyli aż 307 200 niezależnych punktów pomiarowych.

Tak szczegółowy obraz ułatwia lokalizowanie niewielkich przegrzewających się elementów, takich jak zaciski, bezpieczniki, przewody, izolatory, styki, łożyska i podzespoły maszyn.

Duża liczba pikseli pozwala również wykonywać skuteczne pomiary z większej odległości, co ma szczególne znaczenie podczas kontroli urządzeń wysokiego napięcia i obiektów, do których dostęp jest ograniczony.

UltraMax® – rozdzielczość do 1280 × 960 pikseli

Technologia FLIR UltraMax® wykorzystuje informacje pochodzące z kilku kolejnych klatek obrazu, aby zwiększyć rozdzielczość zapisanego termogramu.

Obraz wykonany kamerą FLIR E96 może zostać przetworzony do rozdzielczości 1280 × 960 pikseli, czyli ponad 1,2 miliona punktów pomiarowych.

UltraMax pomaga uzyskać więcej szczegółów podczas analizy niewielkich komponentów i poprawia możliwości pomiarowe w przypadku małych lub oddalonych obiektów.

Pomiar temperatury do 1500°C

FLIR E96 oferuje trzy zakresy pomiarowe:

• od –20°C do 120°C,
• od 0°C do 650°C,
• od 300°C do 1500°C.

Kamera może być wykorzystywana zarówno podczas kontroli budynków, instalacji elektrycznych i maszyn, jak również do inspekcji pieców, kotłów, odlewów, instalacji technologicznych oraz elementów pracujących w bardzo wysokiej temperaturze.

Dokładność pomiarowa wynosi ±2°C lub ±2% wartości odczytu.

Laserowo wspomagane ustawianie ostrości

FLIR E96 posiada zaawansowany system ustawiania ostrości wspomagany laserowym pomiarem odległości.

Dostępne tryby ustawiania ostrości obejmują:

• ciągły autofocus wspomagany laserem,
• jednorazowy autofocus wspomagany laserem,
• jednorazowy autofocus kontrastowy,
• ręczne ustawianie ostrości.

Prawidłowe ustawienie ostrości ma bezpośredni wpływ na jakość obrazu i wiarygodność pomiaru, szczególnie podczas kontroli niewielkich elementów z większej odległości.

Obiektywy FlexView® – dwa pola widzenia bez wymiany obiektywu

Kamera może być wyposażona w obiektyw FLIR FlexView® Dual Field of View, który umożliwia zmianę pola widzenia za pomocą jednego przełącznika.

Dostępne są między innymi konfiguracje:

• 42°/24° – do szerokiego skanowania i standardowych inspekcji,
• 24°/14° – do standardowych oraz bardziej odległych, niewielkich celów.

Operator może najpierw szybko sprawdzić duży obszar, a następnie przełączyć kamerę na węższe pole widzenia, aby dokładniej zbadać wybrany element.

Wymienne obiektywy FLIR AutoCal™

FLIR E96 współpracuje z automatycznie rozpoznawanymi obiektywami AutoCal™, pozwalając dopasować kamerę do rodzaju wykonywanych inspekcji.

Dostępne pola widzenia obejmują:

• 42° × 32° – obiektyw szerokokątny,
• 24° × 18° – obiektyw standardowy,
• 14° × 10° – obiektyw teleobiektywowy,
• 80° × 63° – obiektyw ultraszerokokątny.

Szerokie obiektywy sprawdzają się podczas pracy w niewielkich pomieszczeniach i kontroli dużych powierzchni. Obiektyw 14° pozwala obserwować mniejsze cele z większej odległości.

Technologia FLIR MSX®

Opatentowana technologia FLIR MSX® dodaje do obrazu termicznego kontury i szczegóły pochodzące z aparatu cyfrowego.

Na termogramie lepiej widoczne są oznaczenia urządzeń, przewody, numery obwodów, krawędzie podzespołów oraz elementy konstrukcyjne.

Kamera posiada wbudowany aparat cyfrowy 5 MP oraz lampę LED wykorzystywaną podczas wykonywania zdjęć i rejestrowania obrazu.

Narzędzia pomiarowe i zoom cyfrowy do 8×

FLIR E96 udostępnia narzędzia pomagające szybko rozpoznawać anomalie temperaturowe bezpośrednio podczas inspekcji.

Kamera oferuje między innymi:

• trzy niezależne punkty pomiarowe w trybie obrazu na żywo,
• centralny punkt pomiarowy,
• automatyczne wskazanie najcieplejszego punktu,
• automatyczne wskazanie najchłodniejszego punktu,
• dwa ustawienia pomiarowe zapisane przez użytkownika,
• płynny zoom cyfrowy od 1× do 8×.

Użytkownik może szybko dostosować układ narzędzi do kontroli instalacji elektrycznych, urządzeń mechanicznych lub procesów przemysłowych.

Dotykowy ekran 4" i płynny obraz 30 Hz

Kamera została wyposażona w kolorowy ekran dotykowy o przekątnej 4 cale i rozdzielczości 640 × 480 pikseli.

Automatyczny obrót ekranu dopasowuje orientację interfejsu do sposobu trzymania urządzenia.

Częstotliwość obrazu 30 Hz zapewnia płynny podgląd podczas przesuwania kamery, obserwowania pracujących maszyn i monitorowania zmian temperatury.

FLIR Inspection Route

Wbudowana funkcja FLIR Inspection Route prowadzi operatora według wcześniej przygotowanej trasy kontrolnej.

Kamera wskazuje kolejne urządzenia lub punkty inspekcyjne, a wykonane obrazy są zapisywane zgodnie ze strukturą kontrolowanego obiektu.

Rozwiązanie ułatwia regularne kontrole dużej liczby rozdzielnic, transformatorów, silników, pomp, rozłączników i pozostałych urządzeń przemysłowych.

FLIR Ignite™, Wi-Fi i METERLiNK

Po połączeniu kamery z siecią Wi-Fi wykonane obrazy mogą być automatycznie przesyłane do chmury FLIR Ignite™.

Termogramy można przechowywać, porządkować i udostępniać współpracownikom lub klientom z poziomu komputera i urządzenia mobilnego.

Technologia METERLiNK umożliwia dodawanie do dokumentacji wyników pochodzących z kompatybilnych mierników FLIR. Kamera obsługuje również Bluetooth, USB 2.0 i DisplayPort przez USB-C.

Radiometryczne zdjęcia, filmy i notatki

FLIR E96 zapisuje standardowe pliki JPEG zawierające pełne dane temperaturowe. Po otwarciu termogramu w oprogramowaniu FLIR można zmieniać narzędzia pomiarowe, palety i parametry obrazu.

Kamera umożliwia także nagrywanie radiometrycznego obrazu w czasie rzeczywistym w formacie CSQ oraz przesyłanie radiometrycznego obrazu przez USB.

Do zdjęć i filmów można dodawać komentarze tekstowe oraz notatki głosowe o długości do 60 sekund.

Zastosowanie kamery FLIR E96

FLIR E96 sprawdzi się podczas:

• kontroli rozdzielnic i szaf sterowniczych,
• inspekcji instalacji wysokiego i średniego napięcia,
• kontroli transformatorów, izolatorów i połączeń napowietrznych,

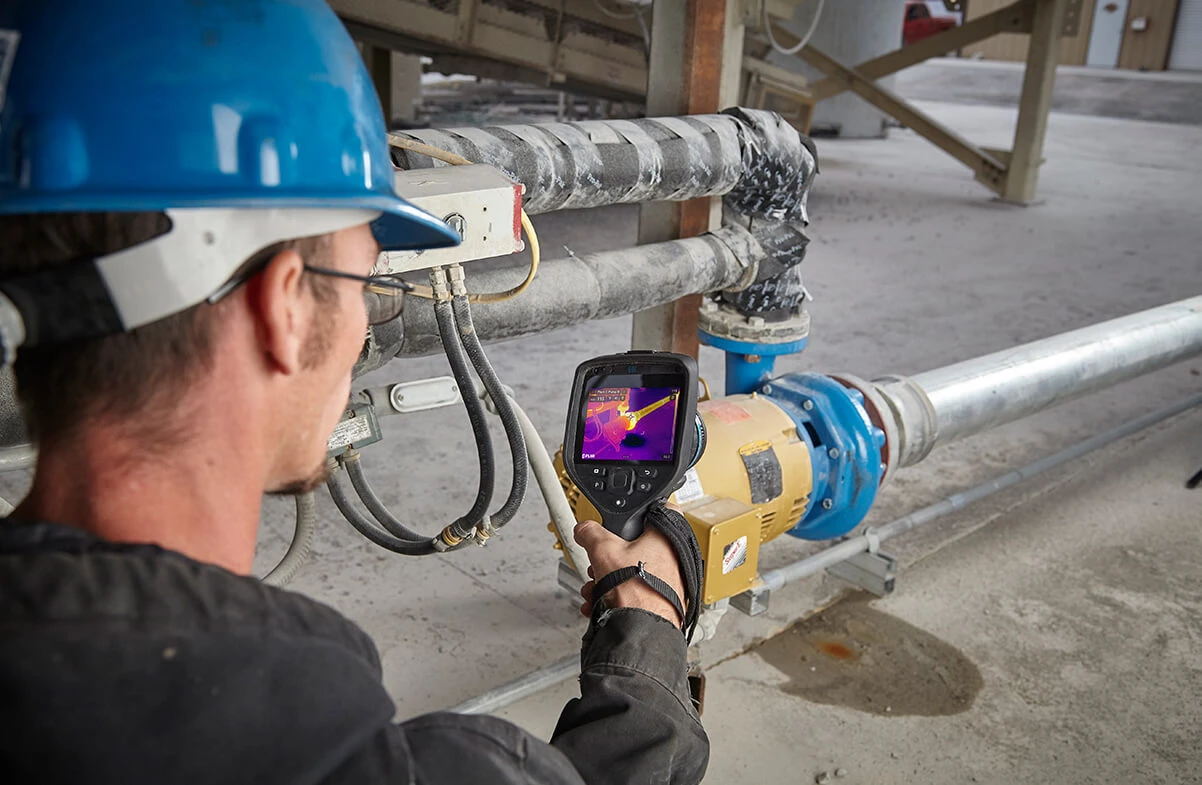

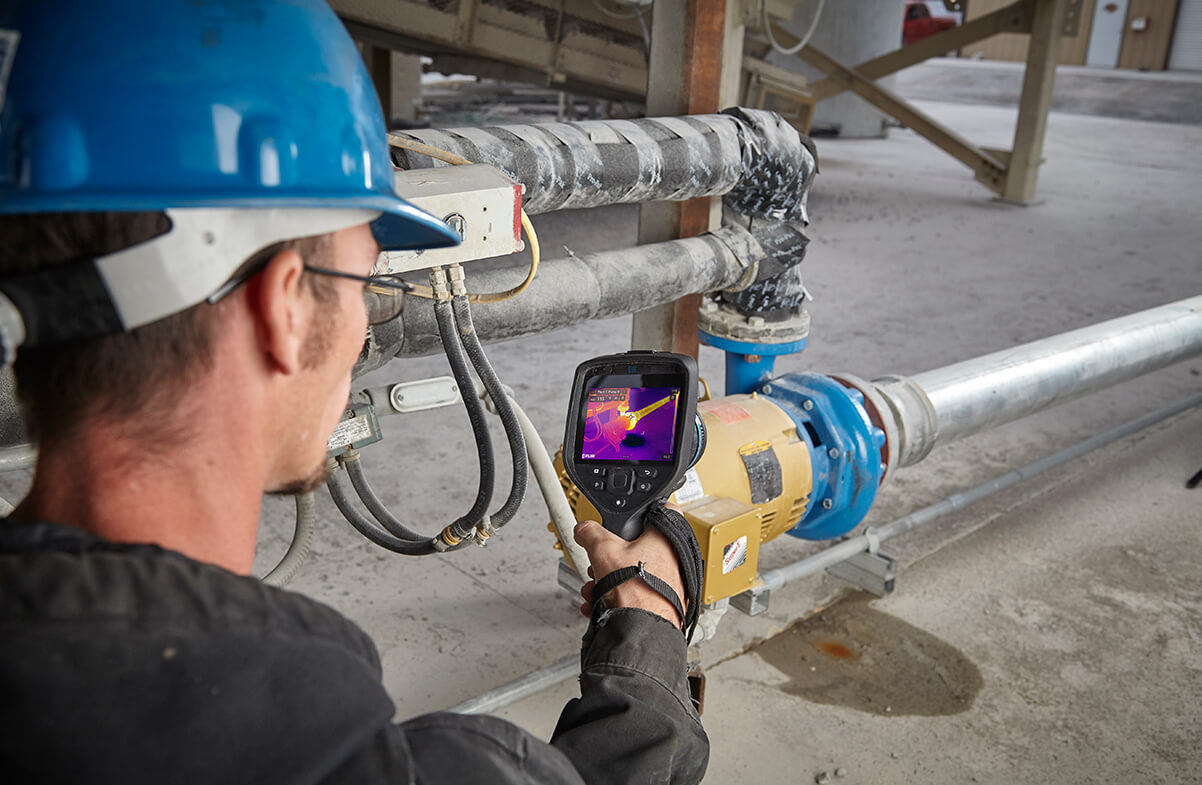

• diagnostyki silników, pomp, łożysk i przekładni,

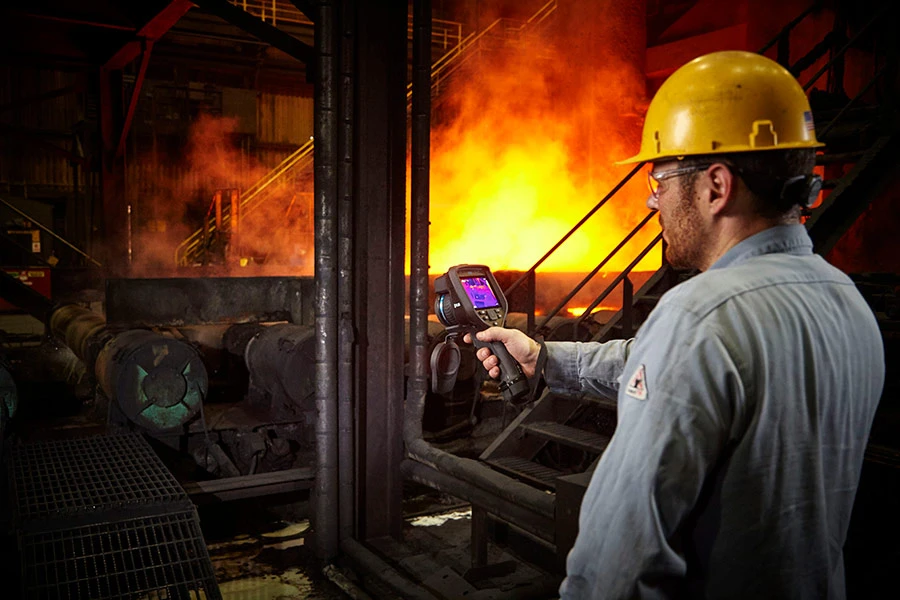

• kontroli pieców, kotłów i procesów technologicznych,
• diagnostyki instalacji fotowoltaicznych,
• kontroli systemów HVAC i instalacji grzewczych,
• badania dachów, izolacji i przegród budowlanych,
• wykonywania regularnych tras inspekcyjnych,
• diagnostyki predykcyjnej i przemysłowego utrzymania ruchu.

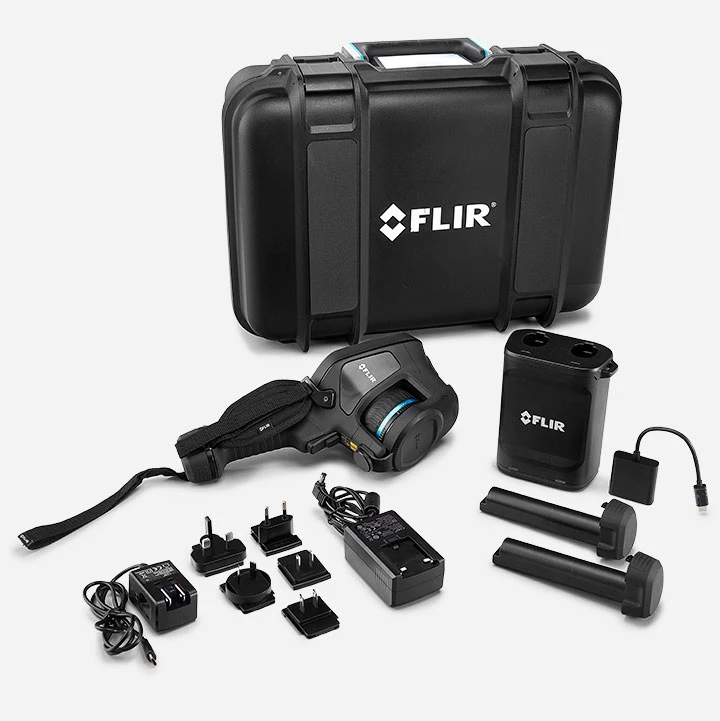

Co zawiera zestaw FLIR E96?

• kamera termowizyjna FLIR E96,
• wybrany obiektyw lub obiektyw FlexView®,
• dwa akumulatory litowo-jonowe,
• stołowa ładowarka do akumulatorów,
• zasilacz sieciowy,
• twarda walizka transportowa,
• przednia osłona obiektywu,
• paski i smycze,
• karta pamięci SD 8 GB,
• przewód USB 2.0 Type-A – USB-C,
• przewód USB-C – USB-C,
• przewód USB-C – HDMI,
• licencja FLIR Thermal Studio Starter,
• drukowana dokumentacja producenta.

Dokładna zawartość zestawu zależy od wybranej konfiguracji obiektywu i numeru katalogowego kamery.
