Rozdzielczość termiczna 464 × 348 pikseli

Detektor kamery FLIR E86 zapewnia rozdzielczość 464 × 348 pikseli, czyli aż 161 472 niezależne punkty pomiarowe.

Wysoka rozdzielczość ułatwia lokalizowanie niewielkich przegrzewających się elementów, takich jak zaciski, przewody, bezpieczniki, styki, łożyska i podzespoły maszyn.

Większa liczba pikseli pozwala również wykonywać pomiary z większej odległości bez utraty istotnych szczegółów obrazu.

UltraMax® – obraz do 645 888 pikseli

Technologia FLIR UltraMax® zwiększa rozdzielczość zapisanych termogramów poprzez połączenie informacji z kilku kolejnych klatek obrazu.

Zdjęcie wykonane kamerą FLIR E86 może zostać przetworzone do rozdzielczości odpowiadającej 928 × 696 pikseli, czyli 645 888 punktom pomiarowym.

Funkcja jest szczególnie przydatna podczas analizy niewielkich elementów oraz przygotowywania szczegółowych raportów termowizyjnych.

Pomiar temperatury do 1500°C

FLIR E86 oferuje trzy zakresy pomiarowe:

• od –20°C do 120°C,
• od 0°C do 650°C,
• od 300°C do 1500°C.

Rozszerzony zakres pozwala wykorzystywać kamerę nie tylko podczas kontroli instalacji elektrycznych i maszyn, ale również podczas inspekcji pieców, kotłów, instalacji technologicznych i elementów pracujących w bardzo wysokiej temperaturze.

Dokładność pomiarowa wynosi ±2°C lub ±2% wartości odczytu.

Laserowy autofocus – szybkie i precyzyjne ustawianie ostrości

FLIR E86 posiada automatyczne ustawianie ostrości wspomagane przez wbudowany laserowy dalmierz.

Dostępne tryby ustawiania ostrości obejmują:

• ciągły autofocus wspomagany laserem,
• jednorazowy autofocus laserowy,
• autofocus kontrastowy,
• ręczne ustawianie ostrości.

Prawidłowo ustawiona ostrość jest niezbędna do uzyskania dokładnych wyników, szczególnie podczas pomiaru niewielkich elementów z większej odległości.

Laserowy pomiar odległości i powierzchni

Wbudowany dalmierz laserowy umożliwia szybki pomiar odległości pomiędzy kamerą a badanym obiektem.

Informacja o odległości może zostać zapisana wraz ze zdjęciem i wykorzystana podczas analizy wyników.

Kamera może również obliczać powierzchnię zaznaczonego obszaru i prezentować wynik w metrach kwadratowych. Jest to przydatne między innymi podczas diagnostyki budynków, dachów, zbiorników i dużych urządzeń przemysłowych.

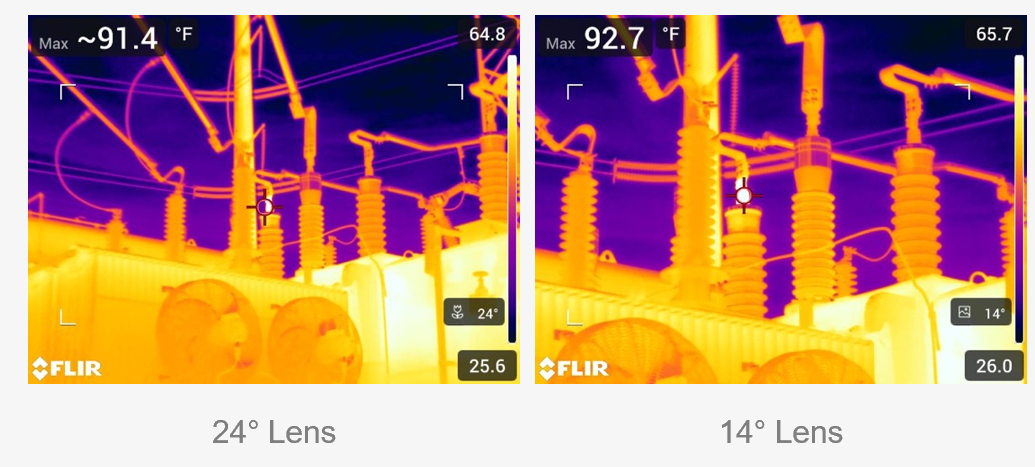

Obiektywy FlexView® – dwa pola widzenia w jednym obiektywie

FLIR E86 może współpracować z obiektywami FlexView® Dual Field of View, które umożliwiają zmianę pola widzenia za pomocą jednego przełącznika.

Dostępne są dwa warianty:

• 42°/24° – do szerokich obszarów i standardowych inspekcji,
• 24°/14° – do standardowych oraz odległych, niewielkich celów.

Operator może najpierw zeskanować większy obszar, a następnie przełączyć się na węższe pole widzenia bez zdejmowania obiektywu i bez przerywania inspekcji.

Wymienne obiektywy AutoCal™

Kamera obsługuje automatycznie rozpoznawane i kalibrowane obiektywy FLIR AutoCal™.

Dostępne pola widzenia obejmują:

• 42° × 32° – szerokie pole widzenia,
• 24° × 18° – obiektyw standardowy,
• 14° × 10° – obiektyw teleobiektywowy,
• 80° × 63° – obiektyw ultraszerokokątny.

Kamera automatycznie rozpoznaje zamontowany obiektyw, dzięki czemu po jego wymianie nie jest wymagane wysyłanie urządzenia do kalibracji.

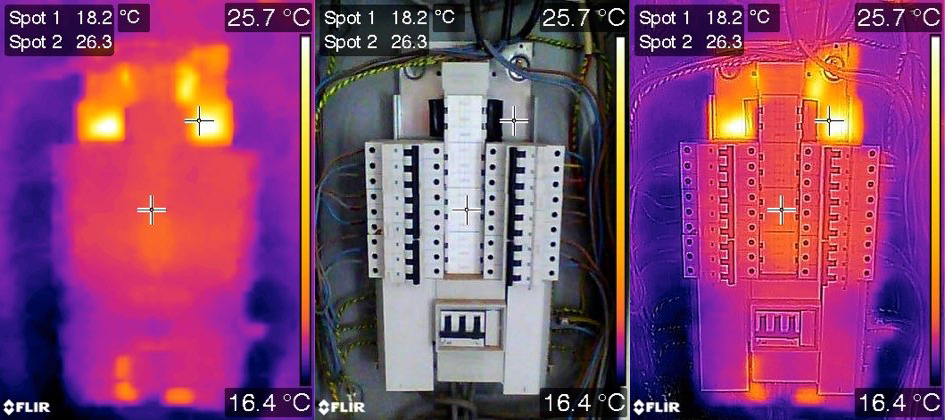

Technologia FLIR MSX®

Opatentowana technologia FLIR MSX® dodaje kontury i szczegóły z obrazu cyfrowego do obrazu termicznego.

Na termogramie lepiej widoczne są oznaczenia, przewody, numery obwodów, krawędzie urządzeń i elementy konstrukcyjne. Ułatwia to identyfikację miejsca pomiaru i przygotowanie czytelnej dokumentacji.

Kamera posiada wbudowany aparat cyfrowy 5 MP oraz lampę LED do zdjęć i nagrywania obrazu.

Rozbudowane narzędzia pomiarowe

FLIR E86 pozwala dostosować układ pomiarowy do rodzaju wykonywanej inspekcji.

Kamera oferuje między innymi:

• trzy niezależne punkty pomiarowe,
• automatyczne wskazanie najcieplejszego punktu,
• automatyczne wskazanie najchłodniejszego punktu,
• obszary pomiarowe z temperaturą minimalną i maksymalną,
• alarmy temperaturowe,
• gotowe ustawienia pomiarowe użytkownika.

Narzędzia są widoczne bezpośrednio na ekranie podczas wykonywania kontroli.

Dotykowy ekran 4" i obraz 30 Hz

Duży ekran dotykowy o przekątnej 4 cale i rozdzielczości 640 × 480 pikseli zapewnia wygodną obsługę narzędzi pomiarowych oraz czytelny podgląd termogramów.

Automatyczny obrót ekranu dopasowuje układ obrazu do położenia kamery.

Częstotliwość obrazu 30 Hz zapewnia płynny podgląd podczas poruszania kamerą, kontroli pracujących maszyn i obserwowania zmian temperatury.

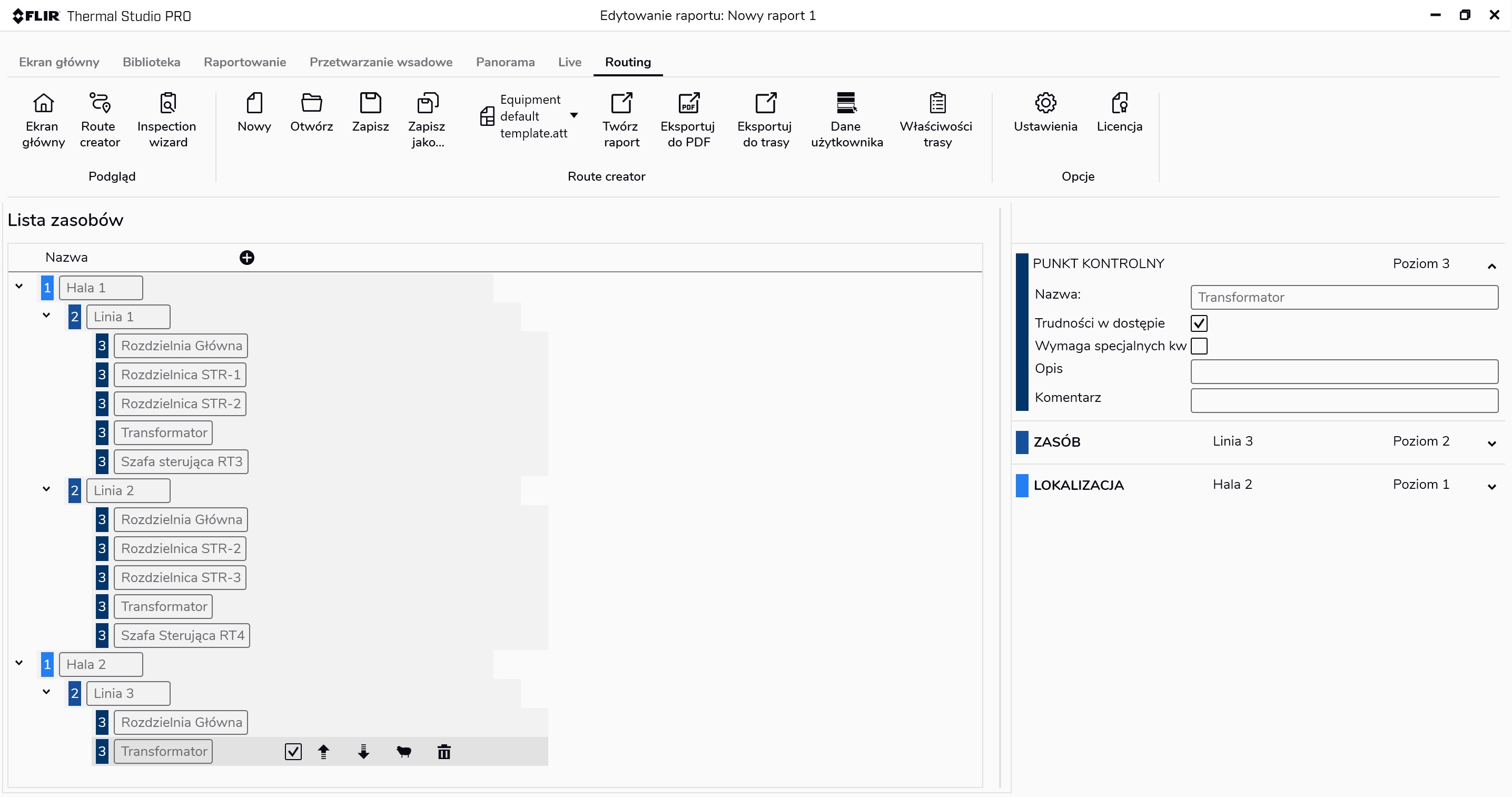

FLIR Inspection Route

Wbudowana funkcja FLIR Inspection Route prowadzi operatora według wcześniej przygotowanej trasy kontrolnej.

Kamera wskazuje kolejne urządzenia i punkty pomiarowe, a wykonane zdjęcia są automatycznie przypisywane do właściwych obiektów.

Rozwiązanie ułatwia wykonywanie regularnych kontroli dużej liczby rozdzielnic, transformatorów, silników, pomp i innych urządzeń przemysłowych.

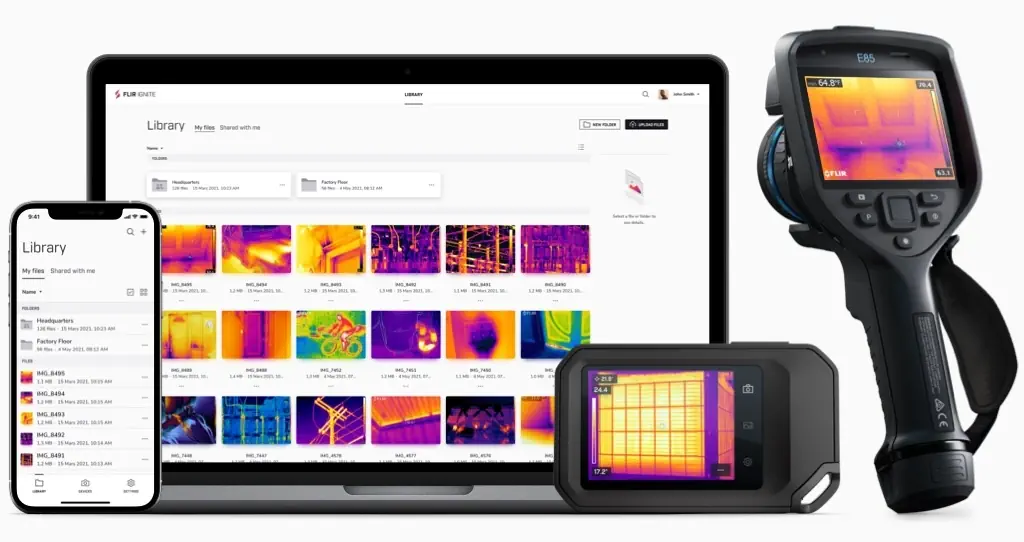

FLIR Ignite™, Wi-Fi i METERLiNK

Po połączeniu z siecią Wi-Fi zdjęcia mogą być automatycznie przesyłane z kamery do chmury FLIR Ignite™.

Użytkownik może przechowywać, porządkować i udostępniać termogramy z poziomu komputera lub urządzenia mobilnego.

Technologia METERLiNK umożliwia dodawanie do dokumentacji wyników z kompatybilnych mierników FLIR. Kamera obsługuje również Bluetooth, USB-C i DisplayPort.

Notatki głosowe i tekstowe

Do każdego zdjęcia można dodać komentarz tekstowy za pomocą ekranowej klawiatury lub wcześniej przygotowanej listy.

Wbudowany mikrofon umożliwia nagranie do 60 sekund notatki głosowej.

Operator może zapisać numer urządzenia, miejsce usterki, warunki pomiaru oraz zalecenia bez konieczności sporządzania oddzielnych notatek.

Radiometryczne zdjęcia i nagrywanie obrazu

Kamera zapisuje standardowe pliki JPEG zawierające pełne dane temperaturowe.

Po otwarciu obrazu w oprogramowaniu FLIR można zmieniać paletę, zakres temperatur, emisyjność i narzędzia pomiarowe.

FLIR E86 umożliwia także nagrywanie radiometrycznego obrazu w czasie rzeczywistym w formacie CSQ oraz przesyłanie radiometrycznego obrazu przez USB.

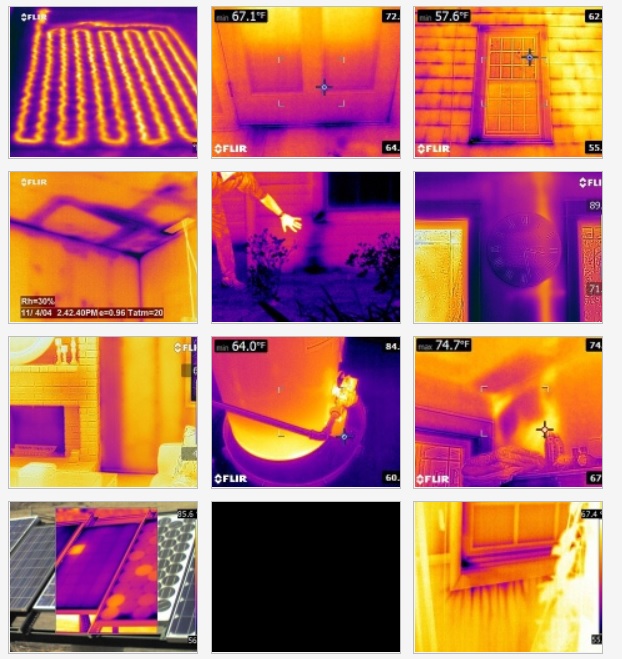

Zastosowanie kamery FLIR E86

FLIR E86 sprawdzi się podczas:

• kontroli rozdzielnic i szaf sterowniczych,
• diagnostyki instalacji wysokiego i średniego napięcia,
• kontroli transformatorów i połączeń napowietrznych,

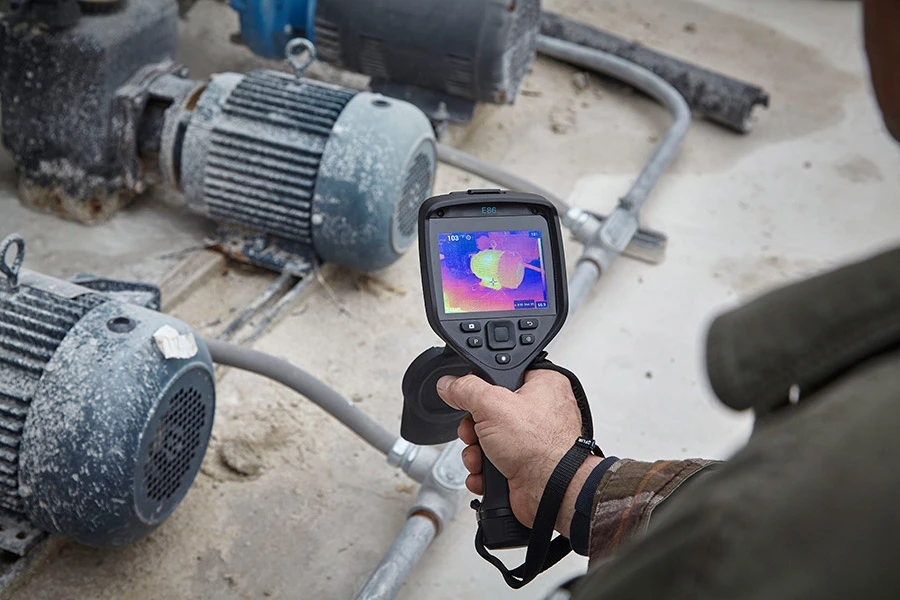

• diagnostyki silników, pomp, łożysk i przekładni,
• kontroli pieców, kotłów i procesów technologicznych,
• inspekcji systemów HVAC,
• kontroli instalacji fotowoltaicznych,
• badania izolacji i przegród budowlanych,
• wykonywania cyklicznych tras inspekcyjnych,
• diagnostyki predykcyjnej i utrzymania ruchu.

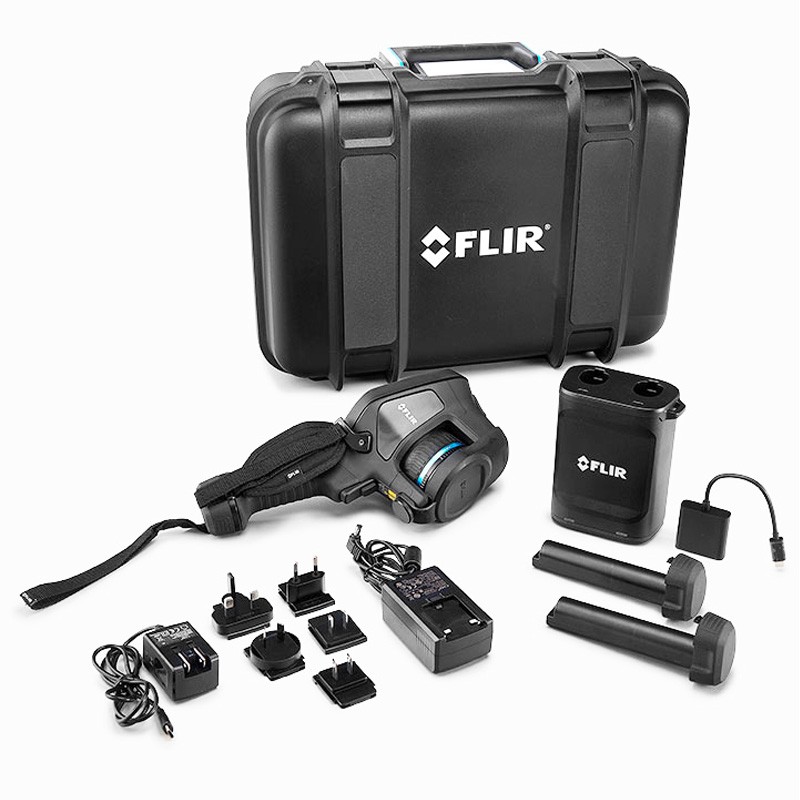

Co zawiera zestaw FLIR E86?

• kamera termowizyjna FLIR E86,
• wybrany obiektyw lub obiektyw FlexView®,
• dwa akumulatory litowo-jonowe,
• ładowarka stołowa do akumulatorów,
• zasilacz sieciowy,
• twarda walizka transportowa,
• przednia osłona obiektywu,
• paski i smycze,
• karta pamięci SD 8 GB,
• przewód USB 2.0 Type-A – USB-C,
• przewód USB-C – USB-C,
• przewód USB-C – HDMI,
• licencja FLIR Thermal Studio Starter,
• drukowana dokumentacja producenta.

Dokładna zawartość zestawu może zależeć od wybranej konfiguracji obiektywu i numeru katalogowego.
