Rozdzielczość termiczna 320 × 240 pikseli

Detektor FLIR E54 zapewnia rozdzielczość 320 × 240 pikseli, czyli aż 76 800 niezależnych punktów pomiarowych.

Szczegółowy obraz umożliwia precyzyjne lokalizowanie przegrzewających się połączeń, bezpieczników, przewodów, łożysk, silników oraz innych elementów instalacji i maszyn.

Czułość termiczna NETD <40 mK pozwala zauważyć również niewielkie różnice temperatur, które mogą być pierwszym objawem rozwijającej się usterki.

Pomiar temperatury do 650°C

FLIR E54 oferuje dwa zakresy pomiarowe:

• od –20°C do 120°C,
• od 0°C do 650°C.

Tak szeroki zakres pozwala kontrolować instalacje grzewcze i budynki, a także rozdzielnice, silniki, piece, urządzenia mechaniczne oraz elementy procesów technologicznych.

Dokładność pomiarowa wynosi ±2°C lub ±2% wartości odczytu.

Trzy punkty pomiarowe i obszar min./maks.

Kamera pozwala jednocześnie umieścić na obrazie trzy niezależne punkty pomiarowe.

Operator może również korzystać z obszaru pomiarowego, w którym kamera automatycznie wskazuje:

• najwyższą temperaturę,
• najniższą temperaturę,
• położenie najcieplejszego i najchłodniejszego punktu.

Funkcje te przyspieszają lokalizowanie anomalii podczas kontroli dużych rozdzielnic, maszyn oraz instalacji.

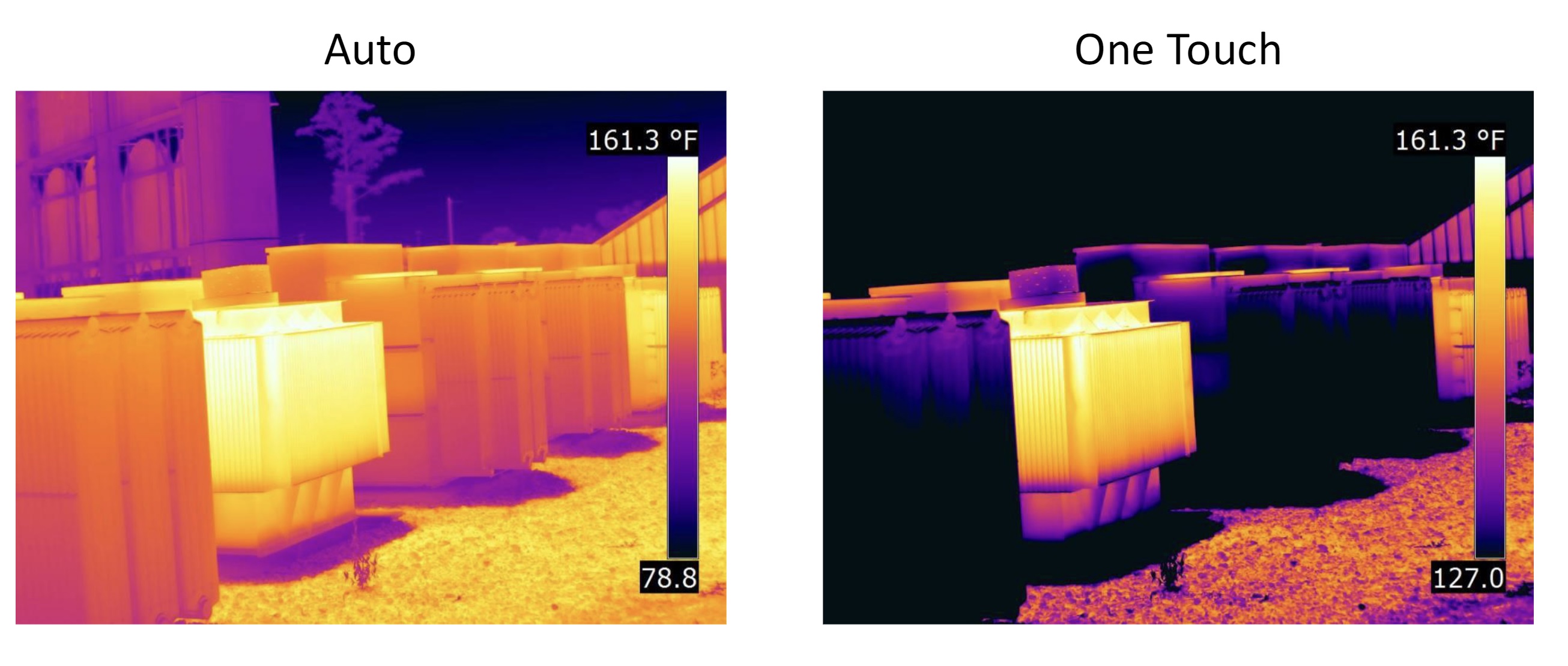

1-Touch Level/Span – poprawa kontrastu jednym dotknięciem

Funkcja FLIR 1-Touch Level/Span umożliwia wskazanie interesującego obszaru bezpośrednio na ekranie dotykowym.

Kamera automatycznie dopasowuje poziom oraz zakres wyświetlanych temperatur do zaznaczonego miejsca. Pozwala to zwiększyć kontrast i lepiej uwidocznić niewielkie anomalie cieplne bez czasochłonnej ręcznej regulacji skali.

Technologia FLIR MSX®

Opatentowana technologia FLIR MSX® dodaje do obrazu termicznego kontury i szczegóły pochodzące z aparatu cyfrowego.

Na termogramie lepiej widoczne są przewody, oznaczenia, krawędzie urządzeń, numery obwodów i elementy konstrukcyjne. Dzięki temu łatwiej zidentyfikować miejsce wykonania pomiaru oraz przygotować czytelną dokumentację.

FLIR E54 posiada również wbudowany aparat cyfrowy 5 MP z lampą LED.

Ręczne ustawianie ostrości i obraz 30 Hz

Ręczna regulacja ostrości pozwala dokładnie dopasować obraz do odległości i wielkości badanego elementu. Prawidłowo ustawiona ostrość ma szczególne znaczenie podczas pomiaru niewielkich zacisków, przewodów i podzespołów.

Minimalna odległość ustawiania ostrości wynosi 0,15 m.

Częstotliwość obrazu 30 Hz zapewnia płynne wyświetlanie obrazu podczas poruszania kamerą i obserwowania pracujących urządzeń.

Duży, dotykowy ekran 4"

FLIR E54 została wyposażona w ekran dotykowy o przekątnej 4 cale i rozdzielczości 640 × 480 pikseli.

Automatyczny obrót obrazu ułatwia pracę w różnych pozycjach. Za pomocą ekranu można zmieniać narzędzia pomiarowe, regulować skalę temperatur, wybierać palety kolorystyczne, przeglądać zdjęcia i dodawać komentarze.

FLIR Ignite, Wi-Fi i METERLiNK

Po połączeniu kamery z siecią Wi-Fi zdjęcia mogą być automatycznie przesyłane do chmury FLIR Ignite™.

Pliki można przechowywać, organizować i udostępniać współpracownikom, klientom lub osobom przygotowującym raporty.

Kamera obsługuje również Bluetooth, USB-C, DisplayPort oraz technologię METERLiNK, która umożliwia dodawanie do dokumentacji wyników z kompatybilnych mierników FLIR.

FLIR Inspection Route

Wbudowana obsługa FLIR Inspection Route pozwala prowadzić operatora według wcześniej przygotowanej trasy inspekcyjnej.

Kamera wskazuje kolejne urządzenia i punkty kontrolne, a wykonane zdjęcia są porządkowane zgodnie ze strukturą kontrolowanego obiektu.

Funkcja jest szczególnie przydatna w zakładach przemysłowych, w których regularnie sprawdza się dużą liczbę rozdzielnic, silników, pomp, transformatorów lub innych urządzeń.

Notatki tekstowe i głosowe

Do zapisanych zdjęć można dodawać komentarze tekstowe przy użyciu klawiatury ekranowej lub wcześniej przygotowanej listy.

Wbudowany mikrofon pozwala nagrać do 60 sekund komentarza głosowego. Operator może zapisać nazwę urządzenia, lokalizację usterki, warunki pomiaru albo zalecenia dotyczące dalszych działań.

Zastosowanie FLIR E54

Kamera sprawdzi się między innymi podczas:

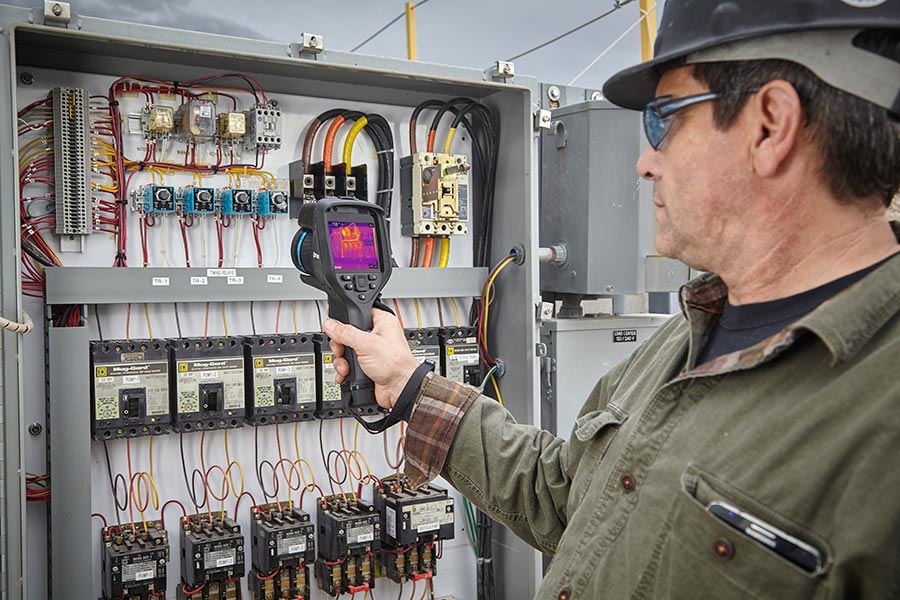

• kontroli rozdzielnic elektrycznych i szaf sterowniczych,
• diagnostyki bezpieczników, przewodów i zacisków,
• kontroli silników, pomp, łożysk i przekładni,
• przeglądów urządzeń przemysłowych,
• diagnostyki instalacji HVAC,
• kontroli instalacji grzewczych,
• wykrywania mostków cieplnych i braków izolacji,
• lokalizowania zawilgoceń i nieszczelności,
• kontroli instalacji fotowoltaicznych,
• wykonywania okresowych tras inspekcyjnych.

Co zawiera zestaw FLIR E54?

• kamera termowizyjna FLIR E54 z obiektywem 24°,
• dwa akumulatory litowo-jonowe,
• ładowarka stołowa do akumulatorów,
• zasilacz sieciowy,
• twarda walizka transportowa,
• przednia osłona obiektywu,
• paski i smycze,
• karta pamięci SD 8 GB,
• przewód USB 2.0 Type-A – USB-C,
• przewód USB-C – USB-C,
• przewód USB-C – HDMI,
• drukowana dokumentacja producenta.
