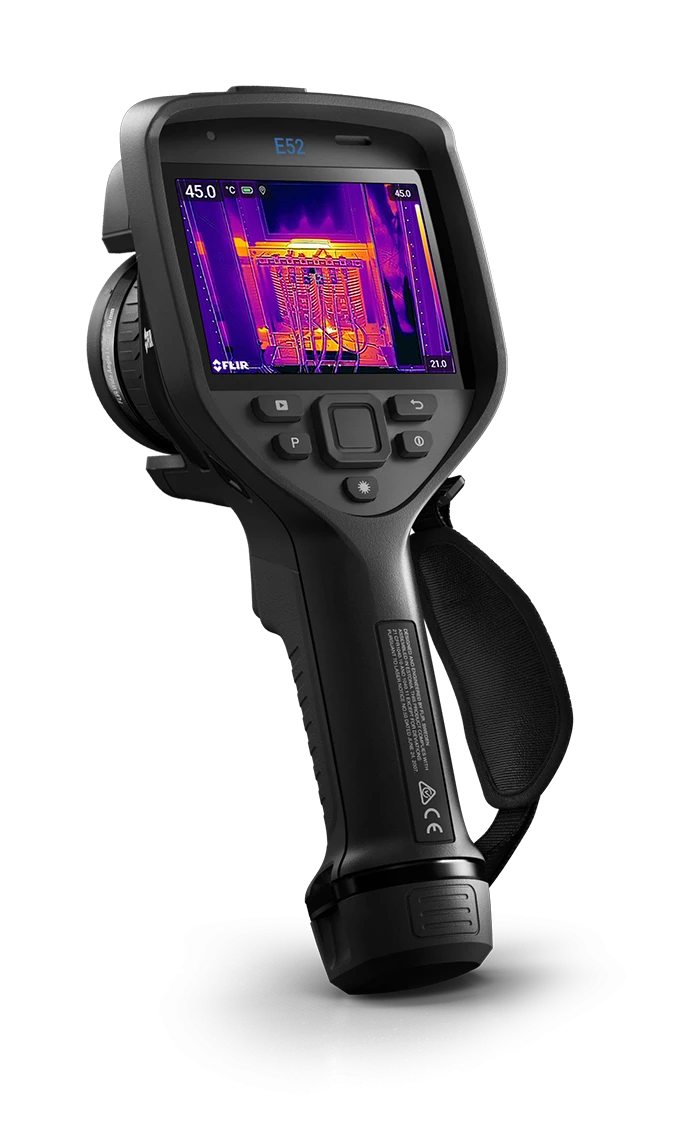

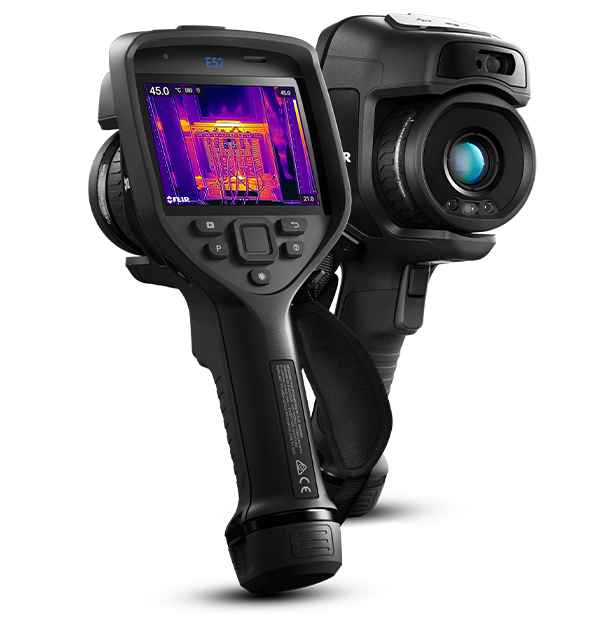

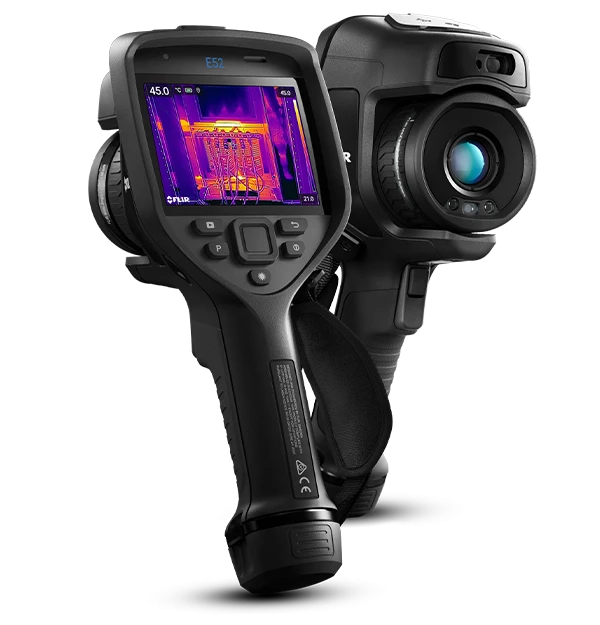

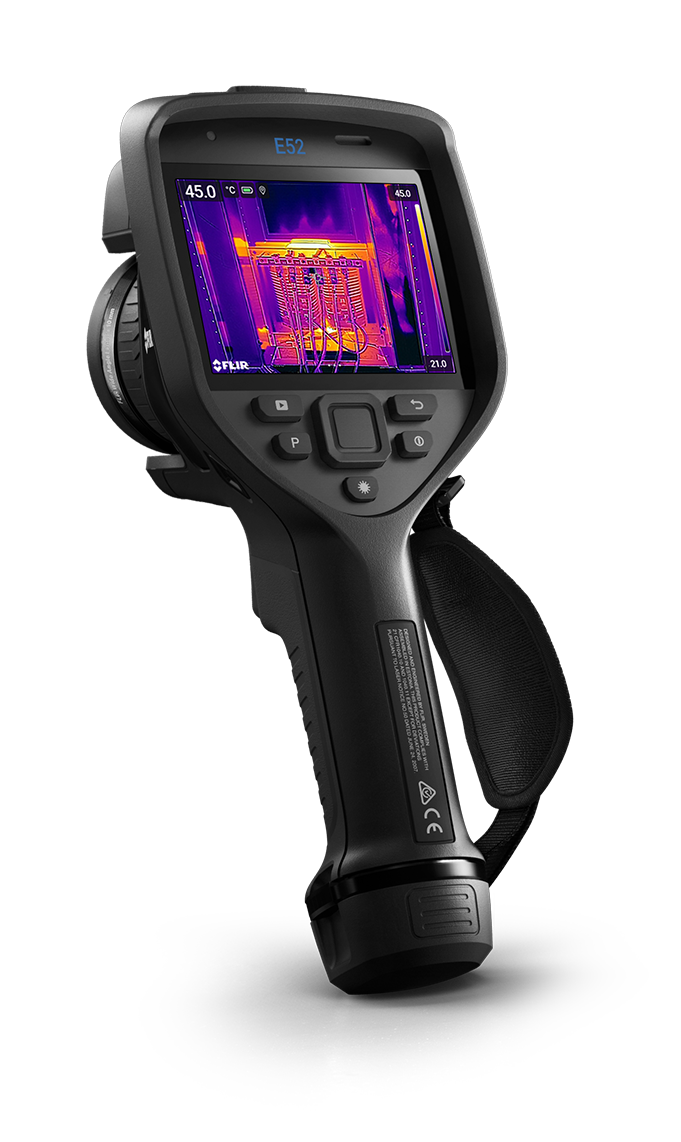

FLIR E52 – wejście do profesjonalnej serii Exx

FLIR E52 jest podstawowym modelem profesjonalnej serii kamer termowizyjnych FLIR Exx. Została zaprojektowana do regularnych inspekcji instalacji elektrycznych, urządzeń mechanicznych, maszyn, systemów HVAC oraz elementów budynków.

W porównaniu z kompaktowymi kamerami FLIR Ex Pro model E52 oferuje większy, obrotowy ekran dotykowy, płynniejszy obraz 30 Hz, ręczne ustawianie ostrości, rozbudowane narzędzia pomiarowe, możliwość rejestrowania radiometrycznego obrazu wideo oraz organizowania badań z wykorzystaniem tras inspekcyjnych.

Detektor 240 × 180 pikseli rejestruje temperaturę w 43 200 punktach obrazu. Czułość termiczna poniżej 50 mK pozwala uwidaczniać niewielkie różnice temperatur, a obiektyw 24° zapewnia odpowiednie pole widzenia do kontroli instalacji elektrycznych i mechanicznych.

Dlaczego warto wybrać FLIR E52?

✔ Rozdzielczość termiczna 240 × 180 pikseli

✔ 43 200 punktów pomiarowych

✔ Czułość termiczna <50 mK

✔ Pomiar temperatury do 550°C

✔ Częstotliwość obrazu 30 Hz

✔ Ręczne ustawianie ostrości

✔ Obiektyw o polu widzenia około 24°

✔ Technologia poprawy obrazu FLIR MSX®

✔ Funkcja 1-Touch Level/Span

✔ Duży ekran dotykowy 4", 640 × 480 pikseli

✔ Aparat cyfrowy 5 MP z lampą LED

✔ Trzy punkty pomiarowe oraz obszar z temperaturą minimalną i maksymalną

✔ Łączność Wi-Fi, Bluetooth, USB-C i METERLiNK

✔ Automatyczne przesyłanie zdjęć do FLIR Ignite

✔ Obsługa tras inspekcyjnych FLIR Inspection Route

✔ Notatki tekstowe i głosowe

✔ Radiometryczne nagrywanie obrazu termicznego

✔ Dwa akumulatory i ładowarka w zestawie

Najważniejsze funkcje FLIR E52

Rozdzielczość 240 × 180 pikseli

Detektor kamery zapewnia 43 200 niezależne punkty pomiarowe. Pozwala lokalizować przegrzewające się połączenia, uszkodzone elementy, nierównomiernie nagrzewające się podzespoły oraz problemy z izolacją.

Rozdzielczość E52 jest odpowiednia do regularnych kontroli urządzeń elektrycznych i mechanicznych, szczególnie gdy badany obiekt można obserwować z niewielkiej lub średniej odległości.

Płynny obraz 30 Hz

Częstotliwość odświeżania 30 Hz zapewnia płynny obraz podczas przesuwania kamery, kontroli pracujących maszyn oraz obserwowania zmian temperatury zachodzących w czasie.

Jest to jedna z istotnych różnic pomiędzy profesjonalną serią Exx a prostszymi kamerami serii Ex Pro, które pracują z niższą częstotliwością obrazu.

Ręczne ustawianie ostrości

FLIR E52 posiada ręczną regulację ostrości. Operator może precyzyjnie ustawić obraz dla badanego obiektu, co pomaga uzyskać wyraźny termogram i prawidłowo mierzyć temperaturę niewielkich elementów.

Minimalna odległość ustawiania ostrości wynosi około 0,15 m.

Technologia FLIR MSX®

Technologia MSX® nakłada kontury i szczegóły z aparatu cyfrowego na obraz termiczny. Na termogramie lepiej widoczne są przewody, oznaczenia, krawędzie urządzeń, tabliczki znamionowe i elementy konstrukcyjne.

Obraz pozostaje radiometryczny i zachowuje dane temperaturowe, ale jest znacznie łatwiejszy do interpretacji oraz wykorzystania w raporcie.

Funkcja 1-Touch Level/Span

Funkcja 1-Touch Level/Span pozwala wskazać interesujący fragment obrazu na ekranie dotykowym. Kamera automatycznie dopasowuje poziom oraz zakres wyświetlanych temperatur, aby zwiększyć kontrast w wybranym miejscu.

Pozwala to szybciej zauważyć niewielkie anomalie cieplne bez ręcznego ustawiania skali temperatur.

Ekran dotykowy 4"

Duży ekran LCD o przekątnej 4 cali i rozdzielczości 640 × 480 pikseli automatycznie dostosowuje orientację obrazu do położenia kamery.

Za pomocą ekranu można zmieniać ustawienia pomiarowe, wybierać palety kolorystyczne, dodawać oznaczenia, przeglądać zdjęcia oraz obsługiwać trasy inspekcyjne.

Rozbudowane narzędzia pomiarowe

FLIR E52 udostępnia między innymi:

• centralny punkt pomiarowy,
• automatyczne wskazanie najcieplejszego punktu,
• automatyczne wskazanie najchłodniejszego punktu,
• trzy niezależne punkty pomiarowe,
• porównanie najcieplejszego punktu z wybranym punktem,
• obszar pomiarowy z temperaturą minimalną i maksymalną.

Narzędzia wyświetlane są bezpośrednio na ekranie podczas wykonywania inspekcji.

FLIR Inspection Route

Wbudowana obsługa FLIR Inspection Route umożliwia prowadzenie operatora według wcześniej przygotowanej trasy inspekcyjnej. Kamera wskazuje kolejne urządzenia i punkty kontrolne, a wykonane zdjęcia są automatycznie przypisywane do odpowiednich obiektów.

Rozwiązanie szczególnie dobrze sprawdza się w zakładach przemysłowych, w których regularnie kontroluje się dużą liczbę rozdzielnic, silników, pomp lub innych urządzeń. Przygotowanie własnych tras wymaga odpowiedniego oprogramowania FLIR Route Creator.

FLIR Ignite i Wi-Fi

Kamera może automatycznie przesyłać wykonane zdjęcia do chmury FLIR Ignite. Pliki można następnie przechowywać, porządkować, udostępniać innym osobom i wykorzystywać podczas przygotowywania raportów.

E52 obsługuje również Bluetooth, USB, DisplayPort oraz komunikację METERLiNK z kompatybilnymi miernikami FLIR.

Notatki tekstowe i głosowe

Do zdjęć można dodawać komentarze tekstowe przy użyciu klawiatury ekranowej lub wcześniej zdefiniowanej listy. Kamera umożliwia również nagranie do 60 sekund notatki głosowej przy użyciu wbudowanego mikrofonu lub zestawu Bluetooth.

Pozwala to zapisać informacje o lokalizacji usterki, numerze urządzenia, warunkach pomiaru lub zalecanych działaniach bez konieczności sporządzania oddzielnych notatek.

Zastosowanie kamery FLIR E52

FLIR E52 sprawdzi się podczas:

• kontroli rozdzielnic elektrycznych,
• diagnostyki połączeń, zacisków i przewodów,
• kontroli bezpieczników, styczników i wyłączników,
• inspekcji silników elektrycznych,
• kontroli łożysk, pomp i przekładni,
• diagnostyki instalacji grzewczych,
• kontroli systemów HVAC,
• lokalizowania przegrzewających się elementów maszyn,
• wykonywania okresowych przeglądów termowizyjnych,
• kontroli instalacji fotowoltaicznych,
• wykrywania mostków termicznych,
• badania izolacji i zawilgoceń budynków,
• dokumentowania napraw oraz prac serwisowych.

Jak działa kamera termowizyjna FLIR E52?

Kamera rejestruje promieniowanie podczerwone emitowane przez powierzchnię badanego obiektu i przekształca je w obraz przedstawiający rozkład temperatur.

Dzięki temu operator może szybko wykrywać:

• przegrzewające się połączenia elektryczne,
• luźne lub skorodowane zaciski,
• przeciążone obwody,
• nierównomiernie obciążone fazy,
• uszkodzone łożyska,
• problemy z chłodzeniem urządzeń,
• niewłaściwą pracę silników i napędów,
• straty ciepła,
• zawilgocenia i nieszczelności,
• nieprawidłową pracę instalacji grzewczych.

Dla kogo przeznaczona jest FLIR E52?

Model polecany jest dla:

• elektryków i energetyków,
• specjalistów utrzymania ruchu,
• automatyków,
• serwisantów maszyn,
• diagnostów przemysłowych,
• zarządców obiektów,
• serwisantów HVAC,
• instalatorów fotowoltaiki,
• firm wykonujących okresowe badania termowizyjne,
• audytorów energetycznych,
• przedsiębiorstw rozpoczynających regularne inspekcje termowizyjne.

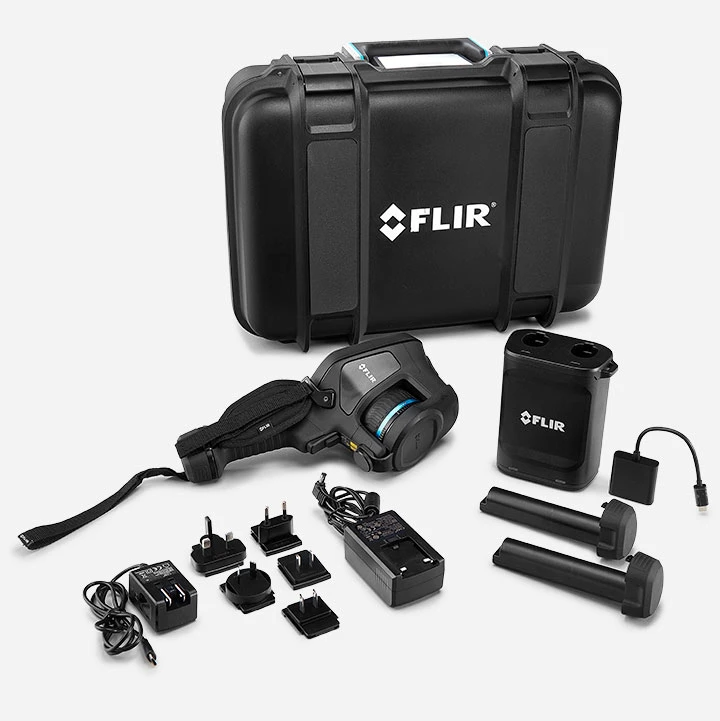

Co zawiera zestaw FLIR E52?

W aktualnym zestawie producenta znajdują się:

• kamera termowizyjna FLIR E52 z obiektywem,
• dwa akumulatory litowo-jonowe,
• ładowarka stołowa do akumulatorów,
• zasilacz,
• twarda walizka transportowa,
• przednia osłona obiektywu,
• paski i smycze,
• karta pamięci SD 8 GB,
• przewód USB 2.0 Type-A – USB-C,
• przewód USB-C – USB-C,
• przewód USB-C – HDMI,
• drukowana dokumentacja,
• karta licencyjna FLIR Thermal Studio Pro – 3 miesiące,
• karta licencyjna dodatku FLIR Route Creator – 3 miesiące.

Zawartość pakietu może zależeć od wersji handlowej i rynku dystrybucji, dlatego przed publikacją w sklepie warto dopasować tę listę do konkretnego numeru katalogowego znajdującego się w ofercie.

FAQ – najczęściej zadawane pytania

Czym FLIR E52 różni się od FLIR E8 Pro?

FLIR E8 Pro posiada wyższą rozdzielczość detektora: 320 × 240 zamiast 240 × 180 pikseli. FLIR E52 oferuje jednak funkcje charakterystyczne dla profesjonalnej serii Exx: obraz 30 Hz, ręczne ustawianie ostrości, ekran 4", radiometryczne nagrywanie wideo, notatki głosowe, kartę SD, METERLiNK i obsługę tras inspekcyjnych.

Czy FLIR E52 nadaje się do kontroli rozdzielnic elektrycznych?

Tak. Kamera została zaprojektowana między innymi do inspekcji instalacji elektrycznych i urządzeń mechanicznych. Umożliwia pomiar temperatury do 550°C oraz korzystanie z trzech punktów pomiarowych i automatycznego wskazania temperatury minimalnej oraz maksymalnej.

Czy FLIR E52 posiada automatyczne ustawianie ostrości?

Nie. Kamera posiada ręczne ustawianie ostrości. Automatyczne ustawianie ostrości wspomagane laserem dostępne jest w wyższych modelach serii Exx.

Czy obiektyw można wymienić?

FLIR E52 jest oferowana ze stałym obiektywem 24°. Wymienne obiektywy są dostępne w wyższych modelach serii Exx, zaczynając od E76.

Czy kamera zapisuje radiometryczne zdjęcia?

Tak. Kamera zapisuje standardowe pliki JPEG z osadzonymi danymi pomiarowymi. Po otwarciu pliku w kompatybilnym oprogramowaniu można zmieniać narzędzia pomiarowe, palety i parametry obrazu.

Ile akumulatorów znajduje się w zestawie?

Standardowy zestaw producenta zawiera dwa akumulatory oraz ładowarkę stołową.
