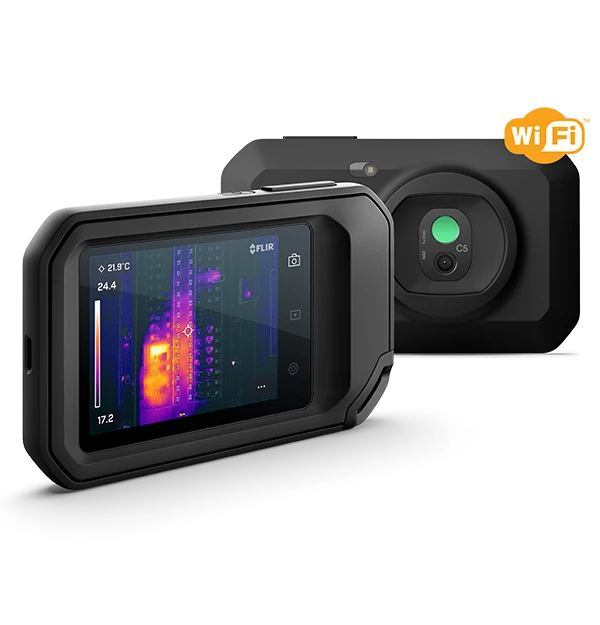

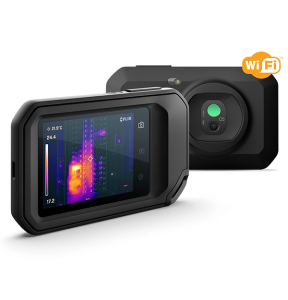

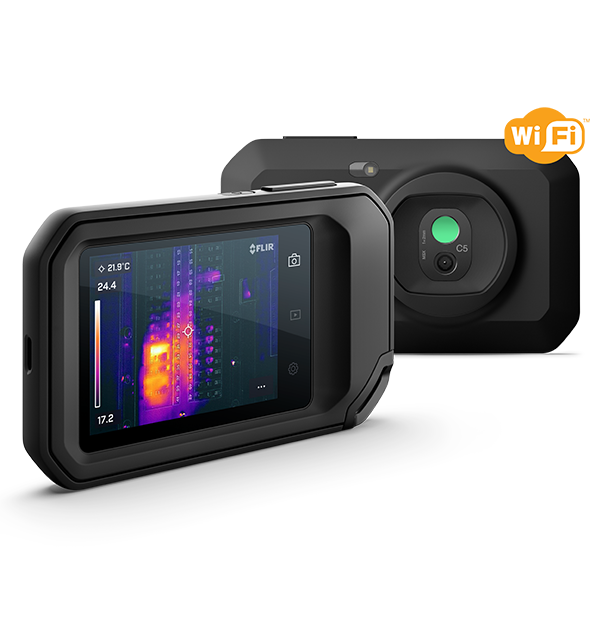

FLIR C5 – profesjonalna termowizja zawsze pod ręką

FLIR C5 łączy funkcje profesjonalnej kamery termowizyjnej z kompaktową konstrukcją, która bez problemu mieści się w kieszeni odzieży roboczej lub torbie narzędziowej. Dzięki temu urządzenie można mieć przy sobie podczas każdego przeglądu, naprawy lub odbioru technicznego.

Kamera pozwala szybko zauważyć problemy niewidoczne dla ludzkiego oka: przegrzewające się bezpieczniki, poluzowane zaciski, nierównomiernie pracujące elementy maszyn, nieszczelności instalacji, zawilgocenia czy braki w izolacji. Zamiast rozbierać urządzenie lub wykonywać wiele pomiarów punktowych, można natychmiast zobaczyć rozkład temperatur na całej obserwowanej powierzchni.

Rozdzielczość termiczna 160 × 120 pikseli oznacza, że kamera mierzy temperaturę w 19 200 punktach jednocześnie. Szerokie pole widzenia 54° × 42° sprawdza się podczas pracy z niewielkiej odległości, na przykład przy kontroli rozdzielnic, instalacji grzewczych, ścian, sufitów i urządzeń znajdujących się w małych pomieszczeniach.

Czytelny obraz dzięki technologii FLIR MSX®

Jedną z najważniejszych funkcji FLIR C5 jest opatentowana technologia FLIR MSX® – Multi-Spectral Dynamic Imaging. System wykorzystuje wbudowany aparat cyfrowy 5 MP i dodaje do obrazu termicznego kontury oraz szczegóły widoczne w świetle dziennym.

Na termogramie łatwiej rozpoznać:

• przewody i bezpieczniki,
• numery obwodów,
• krawędzie urządzeń,
• elementy konstrukcyjne,
• rury i zawory,
• miejsce występowania usterki.

MSX nie zastępuje obrazu termicznego zwykłym zdjęciem. Termogram nadal zachowuje dane pomiarowe, ale staje się znacznie bardziej czytelny dla operatora, klienta oraz osoby analizującej raport. Kamera oferuje również obraz termiczny, cyfrowy oraz tryb Picture-in-Picture.

Pomiar temperatury do 400°C

FLIR C5 mierzy temperaturę w zakresie od –20°C do 400°C, dzięki czemu może być wykorzystywana zarówno w diagnostyce budynków i systemów HVAC, jak również podczas kontroli instalacji elektrycznych i urządzeń mechanicznych.

Dokładność pomiarowa wynosi:

• ±3°C w zakresie od 0°C do 100°C,
• ±3% wartości odczytu w zakresie od 100°C do 400°C.

Kamera pozwala ustawić emisyjność badanego materiału, temperaturę odbitą oraz kompensację wpływu atmosfery. Ułatwia to dopasowanie parametrów pomiarowych do rodzaju kontrolowanej powierzchni.

1-Touch Level/Span – szybkie uwidocznienie problemu

Funkcja 1-Touch Level/Span pozwala dotknąć interesującego obszaru na ekranie. Kamera automatycznie dostosowuje poziom i zakres wyświetlanych temperatur do wskazanego miejsca.

W praktyce oznacza to możliwość szybkiego zwiększenia kontrastu termogramu i lepszego pokazania niewielkich różnic temperatur bez ręcznego ustawiania skali. Jest to szczególnie przydatne przy kontroli izolacji, ogrzewania podłogowego, instalacji HVAC oraz urządzeń, w których pierwsze symptomy problemu powodują jedynie niewielką zmianę temperatury.

Użytkownik może korzystać także z automatycznej lub całkowicie ręcznej regulacji poziomu i zakresu temperatur.

Narzędzia pomiarowe na ekranie kamery

FLIR C5 umożliwia wykonywanie podstawowej analizy już w trakcie inspekcji. Na obrazie można wyświetlić centralny punkt pomiarowy oraz obszar automatycznie wskazujący temperaturę minimalną i maksymalną.

Pozwala to szybko odnaleźć najcieplejszy zacisk w rozdzielnicy, najchłodniejszy fragment izolacji, nierównomiernie nagrzewające się elementy instalacji lub miejsce potencjalnej nieszczelności.

Do zapisanego zdjęcia można również dodać notatkę tekstową przy użyciu klawiatury ekranowej. Ułatwia to zapisanie numeru urządzenia, miejsca występowania usterki albo zaleceń dotyczących dalszych działań.

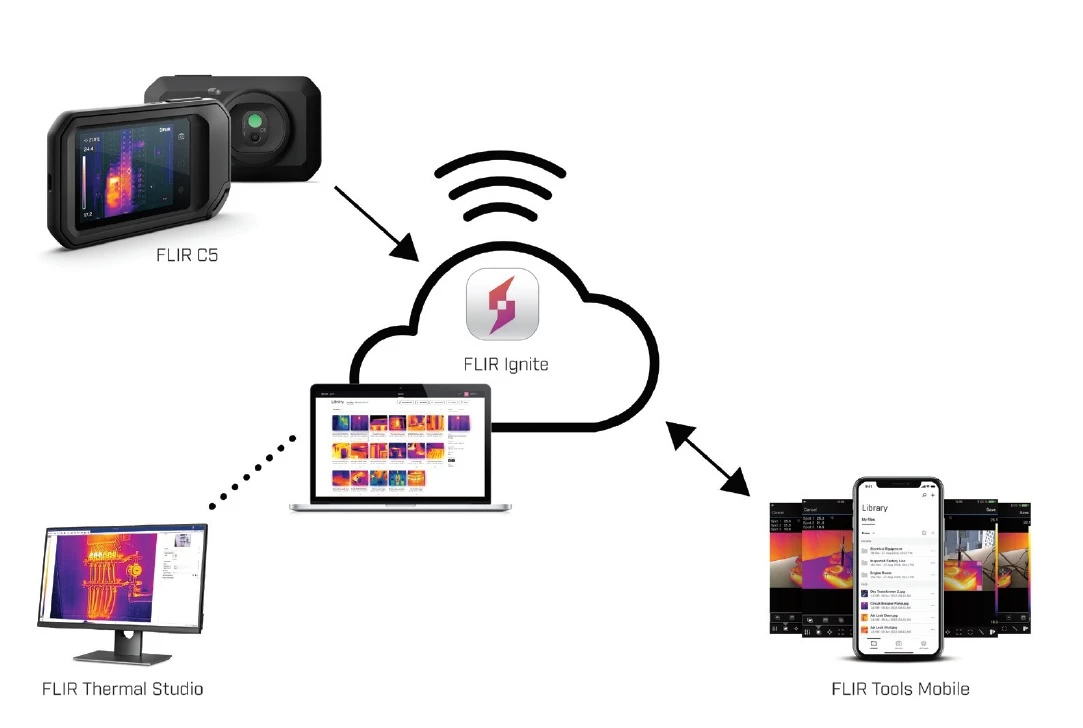

FLIR Ignite – automatyczne przesyłanie zdjęć do chmury

Wbudowana łączność Wi-Fi pozwala połączyć kamerę z platformą FLIR Ignite™. Zdjęcia mogą być przesyłane bezpośrednio z kamery do chmury, bez konieczności każdorazowego podłączania urządzenia do komputera.

FLIR Ignite pozwala:

• tworzyć kopie zapasowe termogramów,
• przechowywać pliki w uporządkowanej bibliotece,
• organizować obrazy w folderach,
• uzyskiwać dostęp do zdjęć z komputera i urządzenia mobilnego,
• udostępniać wyniki współpracownikom lub klientom,
• wykorzystywać obrazy podczas tworzenia raportów.

Kamera zapisuje standardowe pliki JPEG zawierające 14-bitowe dane pomiarowe. Oznacza to, że zdjęcie można wyświetlić jak zwykły plik graficzny, a po otwarciu w kompatybilnym oprogramowaniu FLIR nadal analizować temperatury i zmieniać sposób prezentacji obrazu. Pamięć wewnętrzna mieści ponad 5000 zestawów zdjęć.

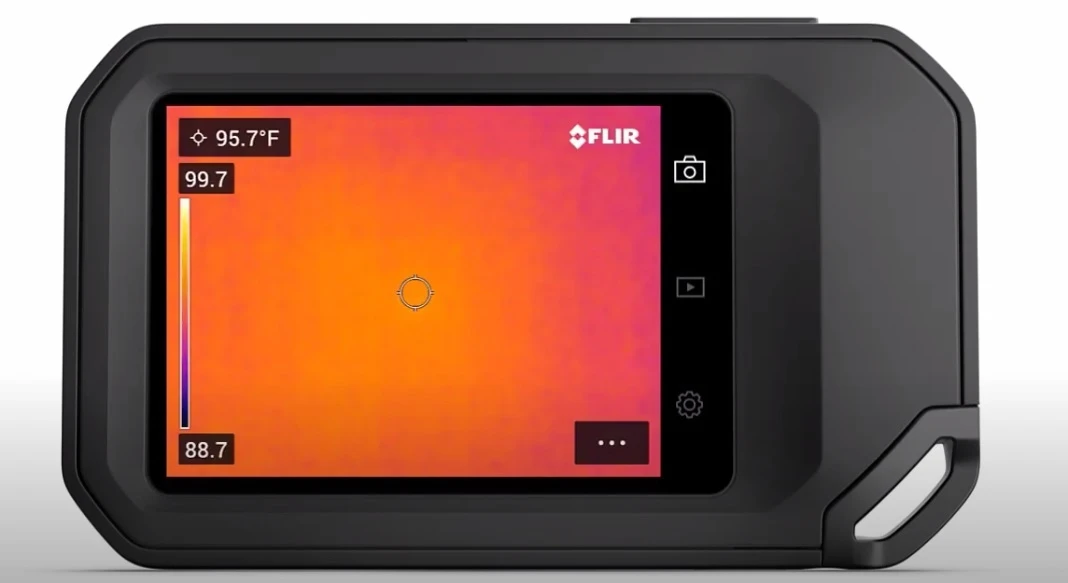

Dotykowy ekran 3,5"

FLIR C5 została wyposażona w pojemnościowy ekran dotykowy IPS o przekątnej 3,5 cala i rozdzielczości 640 × 480 pikseli. Interfejs obsługuje automatyczny obrót, dzięki czemu układ menu dostosowuje się do sposobu trzymania kamery.

Za pomocą ekranu można:

• wybierać tryby obrazu,
• regulować zakres temperatur,
• zmieniać palety kolorystyczne,
• ustawiać emisyjność,
• przeglądać zapisane zdjęcia,
• tworzyć własne foldery,
• dodawać notatki,
• powiększać obraz gestem od 1× do 4×.

Kamera nie wymaga ręcznego ustawiania ostrości. Minimalna odległość ostrzenia wynosi 0,1 m dla obrazu termicznego oraz 0,3 m dla trybu MSX.

Kieszonkowa konstrukcja do codziennej pracy

FLIR C5 ma wymiary zaledwie 138 × 84 × 24 mm i waży około 190 g. Pomimo niewielkich rozmiarów kamera została zaprojektowana do pracy w warunkach serwisowych i przemysłowych.

Obudowa spełnia wymagania stopnia ochrony IP54, zapewniając ochronę przed pyłem oraz bryzgami wody. Konstrukcja została zaprojektowana pod kątem upadku z wysokości 2 metrów.

Wbudowany akumulator litowo-jonowy zapewnia do 4 godzin pracy. Ładowanie odbywa się przez złącze USB-C i trwa około 2 godzin. Kamera może również pracować z podłączonym zewnętrznym zasilaniem USB.

Zastosowanie kamery FLIR C5

FLIR C5 sprawdzi się podczas:

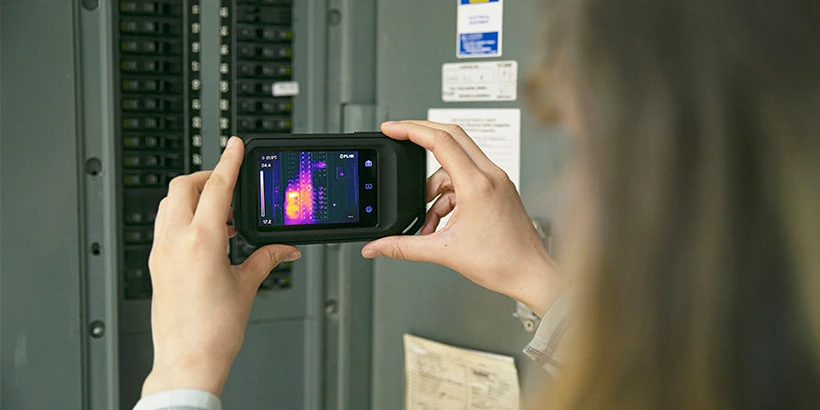

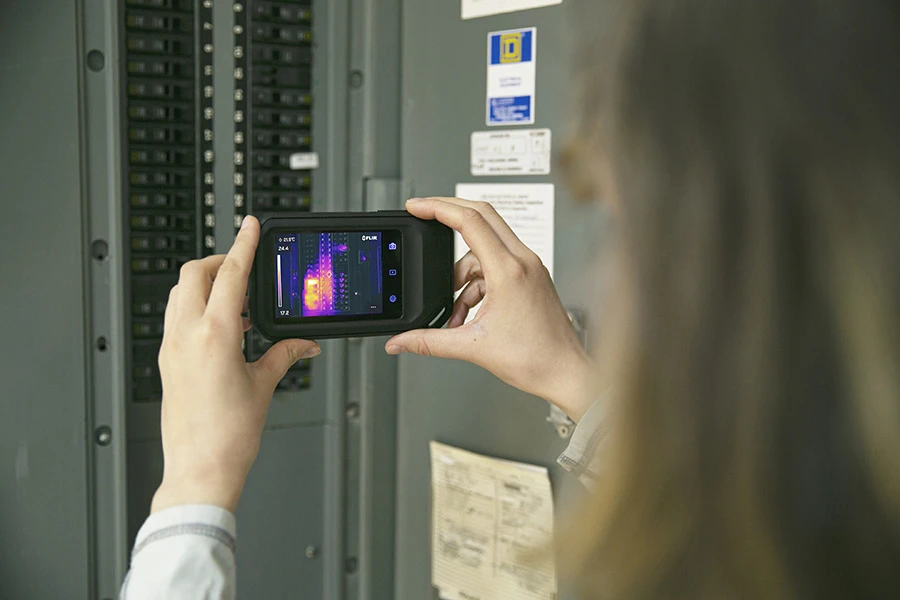

• kontroli rozdzielnic elektrycznych i szaf sterowniczych,
• diagnostyki bezpieczników, przewodów i zacisków,
• wykrywania nierównomiernego obciążenia faz,
• kontroli silników, pomp, napędów i łożysk,
• diagnostyki instalacji grzewczych i chłodniczych,
• kontroli systemów HVAC i klimatyzacji,
• lokalizowania ogrzewania podłogowego,
• wykrywania mostków cieplnych,
• kontroli izolacji budynków,
• lokalizowania zawilgoceń i nieszczelności,
• dokumentowania wykonanych napraw,
• szybkiej diagnostyki podczas prac serwisowych.

Model C5 jest szczególnie dobrym rozwiązaniem dla elektryków, instalatorów, serwisantów HVAC, techników utrzymania ruchu, zarządców budynków, firm remontowych oraz osób potrzebujących lekkiej kamery do codziennych kontroli.

Co zawiera zestaw FLIR C5?

Standardowy zestaw producenta zawiera:

• kamerę termowizyjną FLIR C5,
• przewód USB,
• pasek na nadgarstek,
• miękkie etui ochronne,
• drukowaną dokumentację,
• oprogramowanie FLIR Thermal Studio Starter.

Akumulator litowo-jonowy jest wbudowany w kamerę. FLIR C5 posiada również standardowe mocowanie statywowe ¼″-20.

Dlaczego warto wybrać FLIR C5?

FLIR C5 jest propozycją dla użytkowników, którzy nie chcą wybierać pomiędzy niewielkimi wymiarami a profesjonalnymi funkcjami. Kamera jest zawsze gotowa do pracy, nie wymaga podłączania do telefonu i pozwala wykonać całą podstawową inspekcję przy użyciu jednego urządzenia.

Połączenie obrazu termicznego, technologii MSX, aparatu cyfrowego, ekranu dotykowego oraz chmury FLIR Ignite sprawia, że można szybko przejść od wykrycia problemu do jego udokumentowania i przekazania wyników osobie odpowiedzialnej za naprawę.

Dane techniczne kamery termowizyjnej FLIR C5
