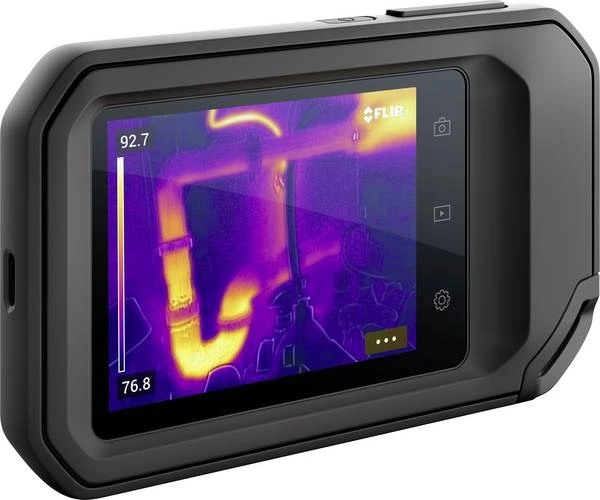

FLIR C3-X – kieszonkowa kamera termowizyjna do codziennych inspekcji

FLIR C3-X została zaprojektowana dla osób, które potrzebują lekkiej, prostej w obsłudze kamery termowizyjnej do szybkiego wykrywania usterek. Urządzenie mieści się w kieszeni lub torbie narzędziowej, dlatego można mieć je zawsze przy sobie podczas przeglądów, prac serwisowych i odbiorów technicznych.

Kamera pozwala zobaczyć rozkład temperatur na całej obserwowanej powierzchni. Ułatwia to wykrywanie przegrzewających się zacisków, uszkodzonych bezpieczników, problemów z instalacjami grzewczymi, nierównomiernie pracujących urządzeń oraz miejsc, w których występują straty ciepła albo nieszczelności.

FLIR C3-X jest dobrym rozwiązaniem dla elektryków, instalatorów, serwisantów HVAC, pracowników utrzymania ruchu, zarządców budynków oraz osób wykonujących podstawową diagnostykę termowizyjną. Producent wskazuje zastosowania w inspekcjach elektrycznych i mechanicznych, diagnostyce budynków oraz utrzymaniu technicznym obiektów.

Rozdzielczość termiczna 128 × 96 pikseli

Detektor kamery FLIR C3-X ma rozdzielczość 128 × 96 pikseli, co odpowiada 12 288 niezależnym punktom pomiarowym. Każdy piksel rejestruje temperaturę, dzięki czemu kamera tworzy obraz przedstawiający rozkład ciepła na badanej powierzchni.

Rozdzielczość ta sprawdza się podczas kontroli obiektów znajdujących się w niewielkiej odległości, takich jak:

• rozdzielnice i szafy sterownicze,
• bezpieczniki, przewody i zaciski,
• rury oraz elementy instalacji grzewczych,
• silniki, pompy i niewielkie urządzenia,
• ściany, sufity i stolarka budowlana.

Czułość termiczna NETD <70 mK pozwala uwidaczniać różnice temperatur mniejsze niż 0,07°C w warunkach określonych przez producenta.

Technologia FLIR MSX® – łatwiejsza identyfikacja usterki

Opatentowana technologia FLIR MSX® – Multi-Spectral Dynamic Imaging wzbogaca obraz termiczny o kontury i szczegóły pochodzące z wbudowanego aparatu cyfrowego 5 MP.

Dzięki temu na termogramie łatwiej rozpoznać przewody, bezpieczniki, krawędzie urządzeń, elementy konstrukcyjne oraz miejsce występowania problemu. Obraz pozostaje termiczny i zachowuje dane pomiarowe, ale jest znacznie bardziej czytelny dla operatora i odbiorcy dokumentacji.

FLIR C3-X oferuje cztery tryby obrazu:

• obraz termiczny,
• obraz cyfrowy,
• FLIR MSX®,
• Picture-in-Picture, czyli obraz termiczny umieszczony na zdjęciu cyfrowym.

Pomiar temperatury do 300°C

FLIR C3-X mierzy temperaturę w zakresie od –20°C do 300°C. Pozwala to wykorzystywać kamerę zarówno podczas kontroli budynków i instalacji HVAC, jak i podczas diagnostyki urządzeń elektrycznych oraz mechanicznych.

Producent podaje dokładność:

• od 0°C do 100°C: ±3°C,
• od 100°C do 300°C: ±3% wartości odczytu.

Dokładność obowiązuje przy temperaturze otoczenia od 15°C do 35°C i temperaturze badanego obiektu powyżej 0°C. Kamera umożliwia ustawienie emisyjności, temperatury odbitej oraz kompensacji wpływu atmosfery.

Narzędzia pomiarowe na ekranie

FLIR C3-X umożliwia przeprowadzenie podstawowej analizy bezpośrednio podczas inspekcji. Użytkownik może włączyć:

• punkt pomiarowy,
• obszar pomiarowy z automatycznym wskazaniem temperatury minimalnej i maksymalnej.

Pozwala to szybko znaleźć najcieplejszy bezpiecznik, najchłodniejszy fragment izolacji albo miejsce nierównomiernego nagrzewania się urządzenia.

Kamera umożliwia automatyczne i ręczne ustawienie poziomu oraz zakresu wyświetlanych temperatur. Do zapisanych zdjęć można dodawać komentarze przy użyciu klawiatury ekranowej.

FLIR Ignite™ – zdjęcia automatycznie przesyłane do chmury

Wbudowana łączność Wi-Fi pozwala przesyłać zdjęcia bezpośrednio z kamery do chmury FLIR Ignite™. Nie trzeba każdorazowo podłączać urządzenia do komputera ani ręcznie kopiować plików.

FLIR Ignite umożliwia:

• przechowywanie i wykonywanie kopii zapasowych termogramów,
• organizowanie zdjęć w folderach,
• dostęp do plików z komputera i urządzenia mobilnego,
• bezpieczne udostępnianie wyników klientom lub współpracownikom,
• tworzenie raportów dokumentujących wykryte problemy i wykonane naprawy.

Zdjęcia można udostępniać za pomocą zabezpieczonego hasłem łącza. Do bardziej rozbudowanej analizy i raportowania można wykorzystać oprogramowanie FLIR Thermal Studio.

Radiometryczne pliki JPEG

Kamera zapisuje standardowe pliki JPEG zawierające 14-bitowe dane pomiarowe. Zdjęcie można otworzyć jak zwykły obraz, a następnie analizować w kompatybilnym oprogramowaniu FLIR.

Po zapisaniu termogramu nadal można między innymi analizować temperatury, zmieniać sposób prezentacji obrazu i przygotowywać dokumentację techniczną. Wbudowana pamięć mieści ponad 5000 zdjęć.

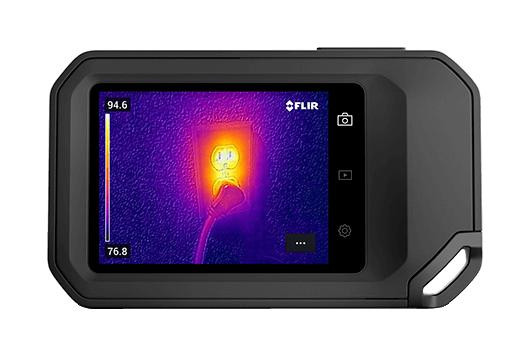

Dotykowy ekran 3,5"

FLIR C3-X posiada pojemnościowy ekran dotykowy IPS o przekątnej 3,5 cala i rozdzielczości 640 × 480 pikseli. Automatyczny obrót dopasowuje orientację interfejsu do sposobu trzymania kamery.

Stała ostrość sprawia, że urządzenie jest gotowe do pracy bez ręcznego ustawiania obiektywu. Minimalna odległość ostrzenia wynosi:

• 0,1 m dla obrazu termicznego,
• 0,3 m dla obrazu FLIR MSX®.

Jasna latarka LED pomaga oświetlić ciemne rozdzielnice, przestrzenie techniczne i trudno dostępne elementy instalacji.

Szerokie pole widzenia

Pole widzenia 53,6° pozwala objąć dużą część badanego obiektu z niewielkiej odległości. Jest to szczególnie przydatne podczas pracy w małych pomieszczeniach technicznych, przy rozdzielnicach, instalacjach grzewczych oraz podczas kontroli ścian i sufitów.

Kamera nie posiada zoomu cyfrowego, dlatego najlepsze rezultaty uzyskuje się podczas kontroli obiektów znajdujących się stosunkowo blisko operatora.

Kompaktowa i odporna konstrukcja

FLIR C3-X ma wymiary 138 × 84 × 24 mm i waży około 190 g. Niewielka obudowa pozwala przechowywać kamerę w kieszeni, etui lub torbie narzędziowej.

Stopień ochrony IP54 zabezpiecza obudowę i obiektyw przed pyłem oraz bryzgami wody. Konstrukcja została zaprojektowana pod kątem upadku z wysokości 2 metrów.

Wbudowany akumulator litowo-jonowy zapewnia do 4 godzin pracy. Ładowanie odbywa się przez złącze USB-C i trwa około 2 godzin. Kamera może pracować również przy podłączonym zewnętrznym zasilaniu USB.

Zastosowanie kamery FLIR C3-X

FLIR C3-X może być wykorzystywana podczas:

• kontroli rozdzielnic elektrycznych,
• diagnostyki bezpieczników, przewodów i zacisków,
• kontroli silników, pomp i niewielkich urządzeń,
• sprawdzania instalacji grzewczych,
• diagnostyki systemów HVAC i klimatyzacji,
• lokalizowania ogrzewania podłogowego,
• wykrywania mostków termicznych,
• kontroli stolarki okiennej i drzwiowej,
• lokalizowania nieszczelności powietrznych,
• wykrywania problemów z izolacją,
• dokumentowania napraw i przeglądów,
• codziennych prac serwisowych i konserwacyjnych.

Kamera pomaga skrócić czas lokalizowania problemu, udokumentować jego położenie i przekazać wyniki osobie odpowiedzialnej za naprawę.

Co zawiera zestaw FLIR C3-X?

Standardowe wyposażenie obejmuje:

• kamerę termowizyjną FLIR C3-X,
• miękkie etui ochronne,
• przewód USB,
• pasek na nadgarstek,
• drukowaną dokumentację producenta.

Akumulator litowo-jonowy jest wbudowany w kamerę. Urządzenie posiada także zintegrowane mocowanie statywowe UNC ¼″-20.

Dlaczego warto wybrać FLIR C3-X?

FLIR C3-X to dobry wybór dla użytkowników szukających niedrogiej, samodzielnej kamery termowizyjnej z ekranem, pomiarem temperatury i możliwością zapisywania radiometrycznych zdjęć.

W odróżnieniu od kamer podłączanych do telefonu nie wymaga smartfona ani instalowania aplikacji do wykonania podstawowej inspekcji. Po uruchomieniu jest od razu gotowa do pomiaru, a integracja z FLIR Ignite ułatwia przejście od wykrycia problemu do jego udokumentowania i udostępnienia.
