Kamera inspekcyjna FLIR VS80-KIT-2 – videoskop z sondą artykułowaną 4,5 mm

Krótki opis produktu

FLIR VS80-KIT-2 to profesjonalna kamera inspekcyjna z dwukierunkowo sterowaną sondą artykułowaną o średnicy zaledwie 4,5 mm i długości 1 m. Możliwość sterowania końcówką sondy pozwala nie tylko wprowadzić kamerę do trudno dostępnego miejsca, ale również skierować ją na interesujący element już wewnątrz badanego urządzenia.

Sonda FLIR VS80A2-45-1RM oferuje rozdzielczość 640 × 480 px, pole widzenia 90° oraz dwukierunkową artykulację 180°. Obraz wyświetlany jest na dużym 7-calowym ekranie dotykowym FLIR VS80.

Zestaw doskonale sprawdza się podczas inspekcji maszyn, silników, przekładni, urządzeń przemysłowych, instalacji HVAC oraz wszędzie tam, gdzie samo wprowadzenie kamery nie wystarcza i konieczne jest precyzyjne skierowanie jej na kontrolowany element.

FLIR VS80-KIT-2 – zobacz więcej bez demontażu urządzenia

FLIR VS80-KIT-2 jest profesjonalnym systemem do inspekcji wizyjnej przeznaczonym dla serwisu, utrzymania ruchu, diagnostyki przemysłowej i motoryzacyjnej.

Najważniejszą różnicą pomiędzy tym zestawem a podstawowym FLIR VS80-KIT-1 jest zastosowanie sterowanej sondy artykułowanej.

Po wprowadzeniu sondy do wnętrza badanego urządzenia operator może zmieniać położenie jej końcówki i skierować kamerę w stronę elementu, który chce dokładnie obejrzeć.

To ogromna zaleta podczas kontroli skomplikowanych konstrukcji, gdzie badany element znajduje się np.:

• za przeszkodą,
• z boku otworu inspekcyjnego,
• wewnątrz silnika lub przekładni,
• za elementem konstrukcyjnym,
• w miejscu, do którego nie można skierować standardowej prostej sondy.

Dwukierunkowo sterowana końcówka – największa zaleta KIT-2

Zestaw FLIR VS80-KIT-2 wyposażony jest w sondę FLIR VS80A2-45-1RM.

Jej końcówka może być sterowana w dwóch kierunkach w zakresie 180°, dzięki czemu użytkownik ma znacznie większą kontrolę nad kierunkiem obserwacji niż w przypadku standardowej sondy.

Parametry sondy FLIR VS80A2-45-1RM

• średnica: 4,5 mm,
• długość: 1 m,
• artykulacja: dwukierunkowa, 180°,
• rozdzielczość obrazu: 640 × 480 px,
• pole widzenia: 90°,
• zakres ostrości: od 10 mm do nieskończoności,
• liczba klatek: do 30 fps,
• oświetlenie: 5 przednich diod LED,
• ochrona końcówki sondy: IP67.

Średnica wynosząca zaledwie 4,5 mm pozwala wprowadzić kamerę przez bardzo małe otwory technologiczne.

Po co sonda artykułowana?

W przypadku standardowego videoskopu operator może przesuwać i obracać sondę, ale możliwości skierowania samej końcówki kamery są ograniczone.

W FLIR VS80-KIT-2 możesz po wprowadzeniu sondy sterować jej końcówką.

Dzięki temu można przykładowo:

wprowadzić sondę → minąć przeszkodę → skierować kamerę w bok → obejrzeć interesujący element.

Jest to szczególnie przydatne podczas kontroli urządzeń o skomplikowanej budowie wewnętrznej.

Gdzie sprawdzi się FLIR VS80-KIT-2?

Utrzymanie ruchu

Kontrola trudno dostępnych elementów maszyn bez wykonywania czasochłonnego demontażu osłon i podzespołów.

Silniki i urządzenia mechaniczne

Możliwość kontroli wnętrza:

• silników,
• cylindrów,
• komór,
• przekładni,
• elementów napędowych,
• łożysk i ich otoczenia,
• trudno dostępnych części mechanicznych.

Motoryzacja

Videoskop może pomóc podczas kontroli silników, elementów układu dolotowego, przestrzeni za elementami konstrukcyjnymi i innych miejsc wymagających użycia niewielkiej sondy.

HVAC i instalacje techniczne

Kontrola wnętrza urządzeń wentylacyjnych, klimatyzacyjnych i instalacji technicznych bez konieczności ich pełnego rozbierania.

Serwis przemysłowy

Szybka ocena stanu elementów znajdujących się za osłonami i wewnątrz urządzeń.

Duży 7-calowy ekran FLIR VS80

Obraz z sondy wyświetlany jest na jednostce głównej FLIR VS80 wyposażonej w 7-calowy ekran dotykowy o rozdzielczości 1024 × 600 px.

Duży ekran znacznie ułatwia ocenę niewielkich elementów podczas prowadzenia inspekcji.

Urządzenie pozwala również dokumentować wykonane badanie.

FLIR VS80 umożliwia:

• wykonywanie zdjęć,
• nagrywanie filmów,
• zapisywanie wyników inspekcji,
• dodawanie komentarzy głosowych,
• dodawanie notatek,
• przesyłanie danych przez USB,
• zapis na karcie pamięci,
• komunikację bezprzewodową Wi-Fi.

Dzięki temu wynik inspekcji można zachować i wykorzystać np. w dokumentacji serwisowej, raporcie z przeglądu lub do porównania stanu urządzenia podczas kolejnej kontroli.

FLIR Meterlink

FLIR VS80 może współpracować z aplikacją FLIR Meterlink na urządzeniach mobilnych.

Pozwala to m.in. na zdalny podgląd obrazu z videoskopu oraz wygodniejsze udostępnianie wykonanych zdjęć i nagrań.

Rozwiązanie jest szczególnie przydatne podczas inspekcji przemysłowych, kiedy wynik badania trzeba szybko przekazać innemu pracownikowi, osobie odpowiedzialnej za utrzymanie ruchu lub klientowi.

FLIR VS80 w praktyce – filmy

tekst

System modułowy – jedna jednostka, wiele sond

Zakup FLIR VS80-KIT-2 nie ogranicza użytkownika do jednej sondy.

Jednostka główna FLIR VS80 została zaprojektowana jako platforma modułowa, do której można podłączać różne sondy w zależności od wykonywanego zadania.

Oznacza to, że w przyszłości można dokupić kolejną sondę bez konieczności zakupu całego nowego videoskopu.

Inne sondy dostępne do FLIR VS80

FLIR VS80C55-1RM

Sonda 5,5 mm × 1 m

Uniwersalna sonda do standardowych inspekcji przemysłowych i serwisowych.

FLIR VS80CHD-55-1RM

Sonda HD 5,5 mm × 1 m

Sonda o podwyższonej rozdzielczości obrazu przeznaczona do dokładniejszej obserwacji szczegółów.

FLIR VS80A4-60-2RM

Sonda artykułowana 4-kierunkowo, 6 mm × 2 m

Pozwala na sterowanie końcówką kamery w czterech kierunkach. Rozwiązanie do bardziej wymagających inspekcji.

FLIR VS80A4HD-39-2RM

Sonda HD artykułowana 4-kierunkowo, 3,9 mm × 2 m

Bardzo mała średnica, obraz HD i czterokierunkowa artykulacja do najbardziej wymagających inspekcji.

FLIR VS80C2HD-49-3RM

Sonda Dual HD 4,9 mm × 3 m

Podwójny system kamer umożliwiający obserwowanie badanego obiektu z więcej niż jednego kierunku.

FLIR VS80C10-25RM

Sonda do rur 10 mm × 25 m

Przeznaczona do kontroli długich instalacji, przewodów i rur.

FLIR VS80C30HD-30RM

Sonda do rur 30 mm × 30 m

System przeznaczony do kontroli długich odcinków instalacji rurowych.

FLIR VS80CIR-21

Sonda termowizyjna 160 × 120 px

Rozbudowuje FLIR VS80 o możliwość obserwacji rozkładu temperatury w trudno dostępnych miejscach.

Najważniejsze parametry FLIR VS80-KIT-2

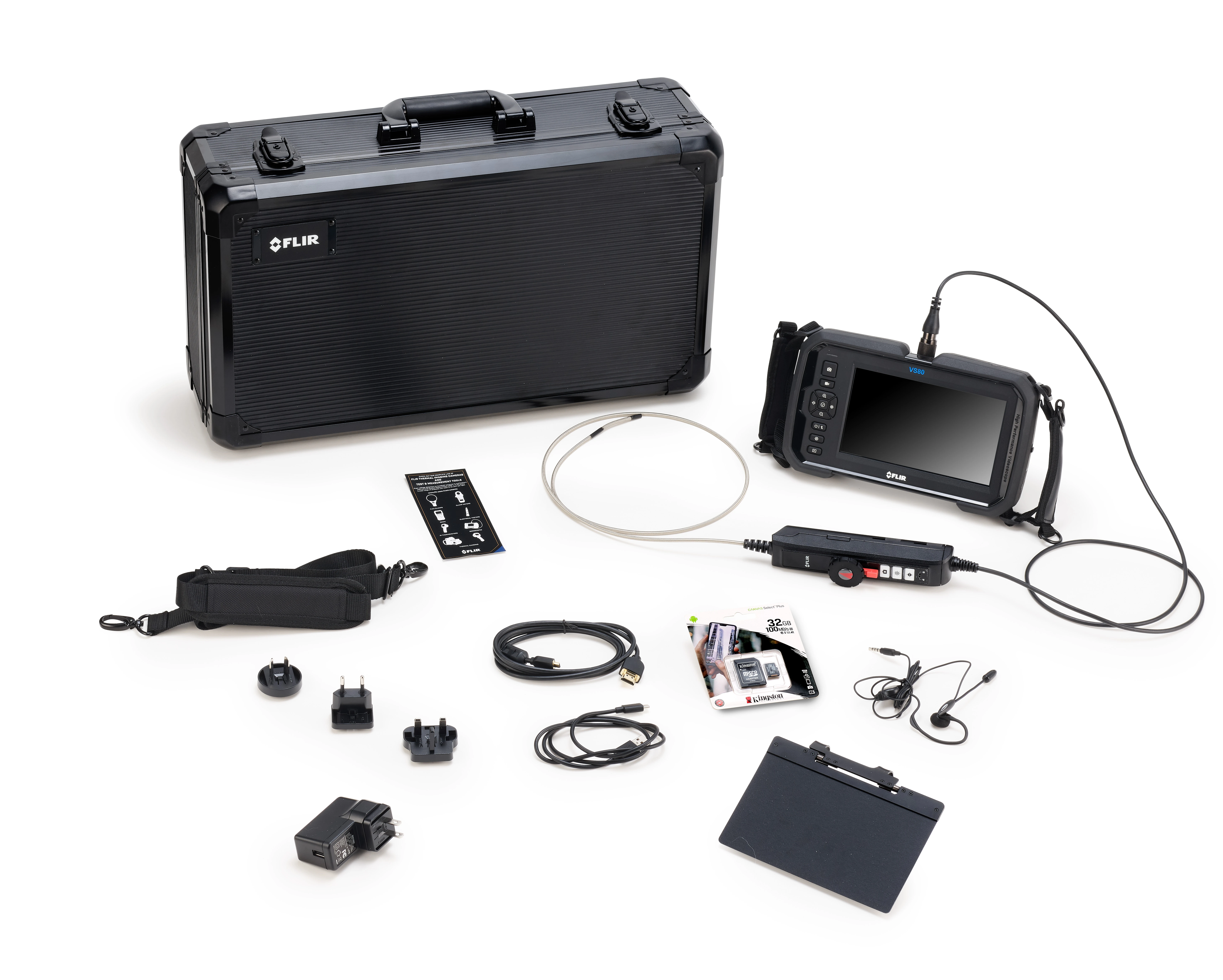

Co znajduje się w zestawie FLIR VS80-KIT-2?

Najważniejsze elementy zestawu:

• jednostka główna FLIR VS80 z ekranem 7″,
• sonda FLIR VS80A2-45-1RM,
• sonda o średnicy 4,5 mm i długości 1 m,
• dwukierunkowo sterowana końcówka sondy,
• walizka transportowa.

Dlaczego warto wybrać FLIR VS80-KIT-2?

Sterowana końcówka sondy
Możesz skierować kamerę na interesujący element już po wprowadzeniu jej do wnętrza urządzenia.

Średnica zaledwie 4,5 mm
Sonda mieści się w bardzo małych otworach technologicznych i szczelinach.

Dwukierunkowa artykulacja 180°
Znacznie większe możliwości obserwacji niż w przypadku standardowej sondy.

Mniej demontażu
Możliwość obejrzenia wnętrza urządzenia może ograniczyć konieczność jego rozbierania tylko w celu przeprowadzenia diagnostyki.

Duży ekran 7″
Wygodna ocena szczegółów bezpośrednio podczas inspekcji.

Dokumentowanie kontroli
Zdjęcia i nagrania mogą stanowić dokumentację przeglądu, usterki lub naprawy.

System można rozbudować
Do tej samej jednostki FLIR VS80 można dokupić inne sondy – w tym HD, Dual HD, 4-kierunkowe, do rur oraz termowizyjne.

Rozwiązanie do profesjonalnej diagnostyki
Szczególnie przydatne w utrzymaniu ruchu, serwisie przemysłowym, motoryzacji, HVAC i diagnostyce urządzeń mechanicznych.
