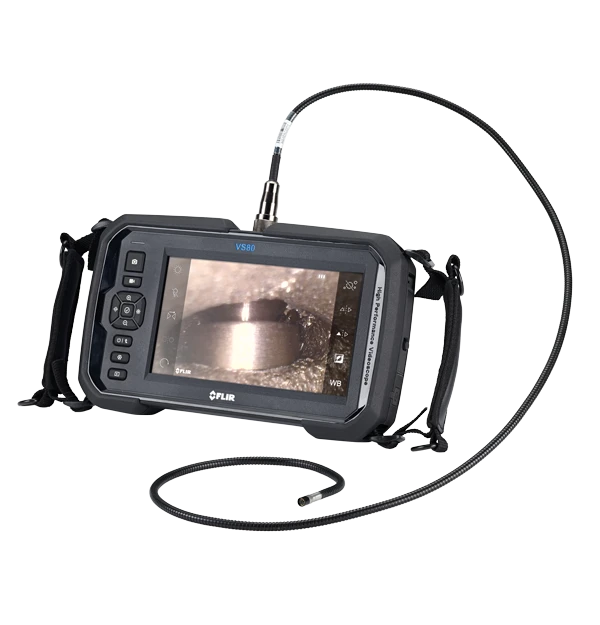

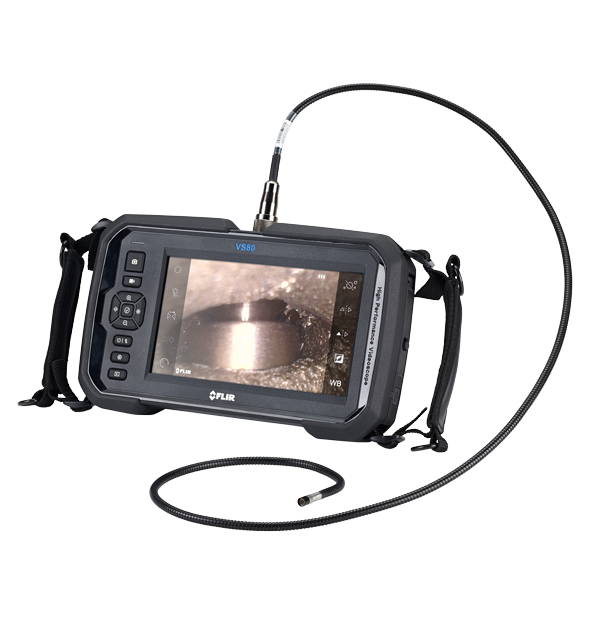

FLIR VS80-KIT-1 – profesjonalna kamera inspekcyjna do przemysłu i serwisu

FLIR VS80 to zaawansowany, modułowy system inspekcji wizyjnej zaprojektowany z myślą o diagnostyce miejsc, do których dostęp podczas standardowej kontroli jest utrudniony lub wymagałby czasochłonnego demontażu urządzenia.

Wersja FLIR VS80-KIT-1 jest uniwersalnym zestawem startowym wyposażonym w elastyczną sondę wizyjną VS80C55-1RM o średnicy zaledwie 5,5 mm i długości 1 metra. Pozwala ona wprowadzić kamerę przez niewielkie otwory technologiczne i obserwować elementy znajdujące się wewnątrz maszyn, urządzeń, instalacji czy konstrukcji.

Obraz z sondy wyświetlany jest na dużym 7-calowym ekranie dotykowym o rozdzielczości 1024 × 600 px, dzięki czemu operator może wygodnie analizować obserwowany obiekt bezpośrednio podczas inspekcji.

Sonda 5,5 mm – dostęp tam, gdzie nie można zajrzeć bezpośrednio

Do zestawu FLIR VS80-KIT-1 dołączona jest sonda VS80C55-1RM:

• średnica sondy: 5,5 mm,
• długość sondy: 1 m,
• rozdzielczość kamery: 640 × 480 px,
• pole widzenia: 90°,
• zakres ostrości: od około 10 mm do nieskończoności,
• wodoodporna końcówka kamery o stopniu ochrony IP67.

Niewielka średnica kamery pozwala prowadzić inspekcję przez otwory technologiczne i szczeliny, bez konieczności rozbierania całego urządzenia.

Gdzie można wykorzystać kamerę inspekcyjną FLIR VS80-KIT-1?

Videoskop sprawdzi się przede wszystkim podczas diagnostyki i utrzymania ruchu, m.in. do kontroli:

• wnętrza maszyn i urządzeń przemysłowych,
• przekładni i elementów mechanicznych,
• silników,
• trudno dostępnych elementów linii produkcyjnych,
• instalacji HVAC i wentylacyjnych,
• przestrzeni za obudowami i osłonami,
• urządzeń i instalacji technicznych,
• pojazdów i maszyn roboczych,
• elementów konstrukcyjnych budynków,
• trudno dostępnych przestrzeni serwisowych.

Możliwość wykonania oględzin bez pełnego demontażu urządzenia pozwala skrócić czas diagnostyki i ograniczyć niepotrzebne przestoje.

Duży 7-calowy ekran dotykowy

Jednostka główna FLIR VS80 została wyposażona w duży ekran dotykowy o przekątnej 7 cali i rozdzielczości 1024 × 600 px.

Duża powierzchnia ekranu ułatwia ocenę szczegółów obserwowanego elementu bez konieczności korzystania z dodatkowego monitora czy komputera.

FLIR VS80 umożliwia nie tylko prowadzenie obserwacji na żywo, ale również dokumentowanie wyników inspekcji.

Możesz:

• wykonywać zdjęcia,
• nagrywać filmy,
• dodawać notatki tekstowe do zapisanych obrazów,
• nagrywać komentarze głosowe,
• zapisywać dokumentację z wykonanej inspekcji,
• przenosić dane przez kartę SD lub USB,
• korzystać z komunikacji Wi-Fi.

Dzięki temu kamera może być wykorzystywana zarówno jako narzędzie diagnostyczne, jak i element systemu dokumentowania stanu technicznego urządzeń.

FLIR Meterlink – podgląd i przesyłanie wyników

FLIR VS80 współpracuje z aplikacją FLIR Meterlink.

Po połączeniu urządzenia ze smartfonem lub tabletem operator może uzyskać zdalny dostęp do obrazu, przeglądać zapisane materiały oraz wygodnie przekazywać wyniki inspekcji współpracownikom lub klientowi.

Funkcja ta jest szczególnie przydatna podczas prac serwisowych i przemysłowych, gdzie wyniki kontroli muszą zostać szybko udokumentowane lub skonsultowane z inną osobą.

Kamera inspekcyjna FLIR VS80 w praktyce

Jeden ekran – wiele różnych sond FLIR VS80

Jedną z największych zalet FLIR VS80 jest modułowa konstrukcja systemu.

Kupując FLIR VS80-KIT-1, użytkownik nie jest ograniczony wyłącznie do sondy dostarczonej w zestawie. Do tej samej jednostki głównej można dokupić inne kompatybilne sondy i dopasować urządzenie do kolejnych zastosowań.

Dostępne sondy i kamery do systemu FLIR VS80

FLIR VS80C55-1RM
Sonda wizyjna 5,5 mm × 1 m, 640 × 480 px.
To sonda znajdująca się w zestawie VS80-KIT-1. Uniwersalne rozwiązanie do standardowych inspekcji przemysłowych i serwisowych.

FLIR VS80CHD-55-1RM
Sonda HD 5,5 mm × 1 m.
Rozwiązanie dla użytkowników wymagających obrazu o wyższej rozdzielczości i lepszej widoczności drobnych szczegółów.

FLIR VS80A2-45-1RM
Sonda artykułowana 2-kierunkowa, 4,5 mm × 1 m.
Umożliwia sterowanie kierunkiem obserwacji po wprowadzeniu sondy do badanego elementu.

FLIR VS80A4-60-2RM
Sonda artykułowana 4-kierunkowa, 6,0 mm × 2 m.
Przeznaczona do bardziej złożonych inspekcji, podczas których operator musi aktywnie sterować położeniem końcówki kamery.

FLIR VS80A4HD-39-2RM
Sonda HD artykułowana 4-kierunkowo, 3,9 mm × 2 m.
Bardzo mała średnica połączona ze sterowaniem końcówką sondy sprawdza się podczas wymagających inspekcji w ograniczonej przestrzeni.

FLIR VS80C2HD-49-3RM
Sonda Dual HD 4,9 mm × 3 m.
Podwójny system kamer umożliwia obserwowanie badanego obiektu z różnych kierunków bez konieczności obracania całej sondy.

FLIR VS80C10-25RM
Sonda do inspekcji instalacji i rur 10 mm × 25 m.
Rozwiązanie przeznaczone do znacznie dłuższych instalacji, przewodów i kanałów.

FLIR VS80C30HD-30RM
System inspekcji rur z sondą 30 mm × 30 m.
Przeznaczony do kontroli długich odcinków instalacji rurowych i kanalizacyjnych.

FLIR VS80CIR-21
Sonda termowizyjna 160 × 120 px.
Pozwala rozbudować videoskop VS80 o możliwość obserwacji rozkładu temperatury w trudno dostępnych miejscach.

Dzięki tak szerokiej gamie sond można rozpocząć pracę od uniwersalnego VS80-KIT-1, a później rozbudować system np. o sondę artykułowaną, HD, Dual HD, kamerę do rur lub kamerę termowizyjną.

Najważniejsze parametry kamery inspekcyjnej FLIR VS80-KIT-1

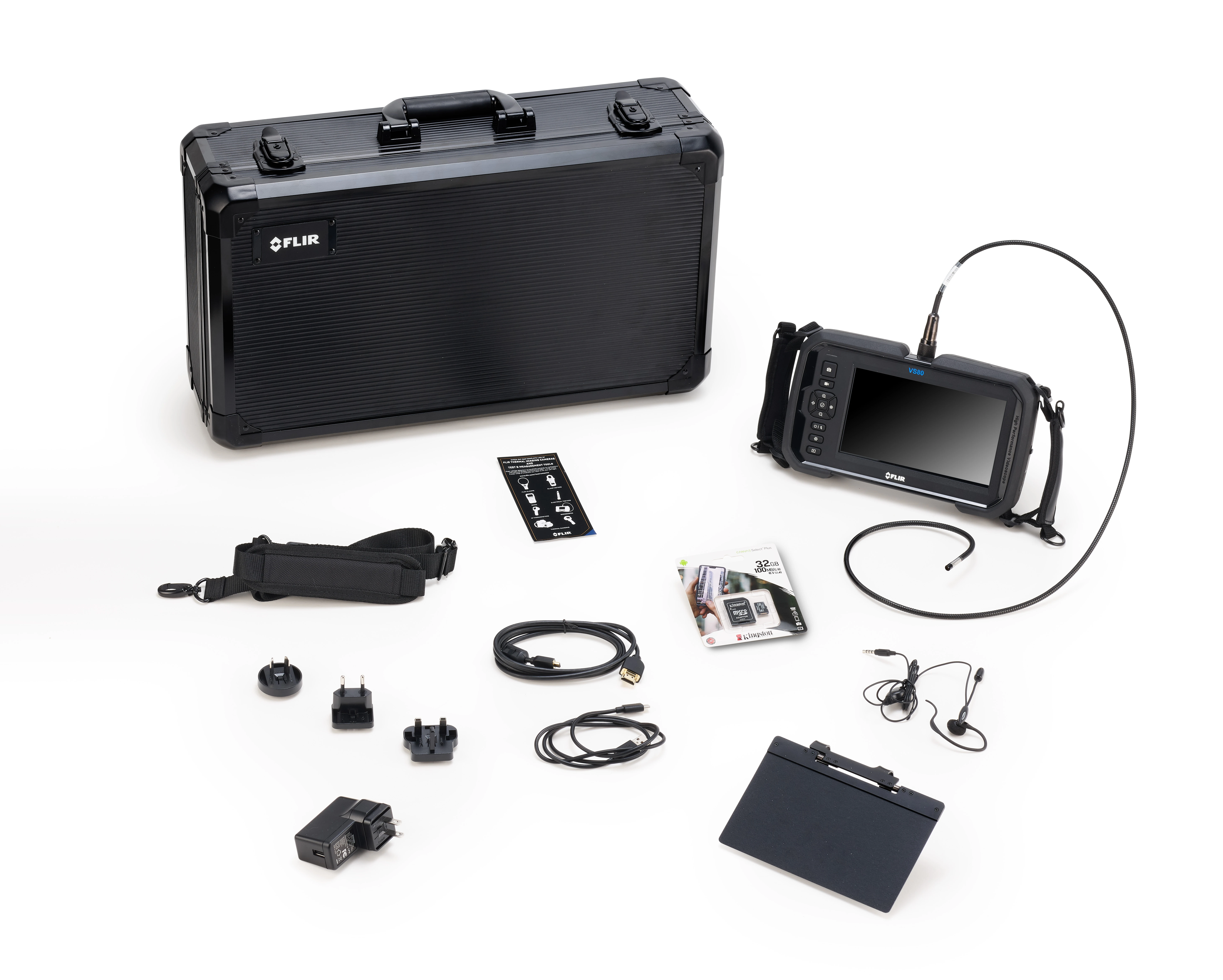

Co znajduje się w zestawie kamery inspekcyjnej FLIR VS80-KIT-1?

Podstawowe elementy zestawu to:

• jednostka główna / ekran FLIR VS80,
• sonda wizyjna FLIR VS80C55-1RM – 5,5 mm × 1 m,
• walizka transportowa.

FLIR VS80-KIT-1 jest więc kompletnym zestawem przygotowanym do prowadzenia podstawowych profesjonalnych inspekcji wizyjnych, a dzięki modułowej budowie może być później rozbudowany o sondy przeznaczone do bardziej specjalistycznych zastosowań.

Dlaczego warto wybrać FLIR VS80-KIT-1?

Mniej demontażu urządzeń
Zajrzyj do wnętrza maszyny lub instalacji przez niewielki otwór inspekcyjny.

Sonda o średnicy tylko 5,5 mm
Pozwala dotrzeć do miejsc niedostępnych dla większych kamer inspekcyjnych.

Duży ekran 7″
Wygodna ocena obrazu bezpośrednio podczas wykonywania kontroli.

Zdjęcia i nagrania
Udokumentuj stan urządzenia przed naprawą, w trakcie serwisu lub podczas odbioru technicznego.

Modułowa konstrukcja
Jedna jednostka FLIR VS80 może współpracować z wieloma rodzajami sond.

Możliwość późniejszej rozbudowy
Nie musisz kupować kolejnego videoskopu, gdy pojawi się inne zastosowanie – wystarczy dobrać odpowiednią sondę.

Profesjonalne zastosowanie
System został przygotowany z myślą o utrzymaniu ruchu, diagnostyce przemysłowej, HVAC/R, budownictwie i serwisie pojazdów.
