Kamera inspekcyjna FLIR VS80-KIT-6 HD – videoskop z sondą 5,5 mm × 1 m

Krótki opis produktu

FLIR VS80-KIT-6 to profesjonalna kamera inspekcyjna HD przeznaczona do diagnostyki maszyn, urządzeń i trudno dostępnych przestrzeni. Zestaw składa się z jednostki głównej FLIR VS80 z dużym 7-calowym ekranem oraz wysokiej rozdzielczości sondy FLIR VS80CHD-55-1RM o średnicy 5,5 mm i długości 1 m.

Sonda zapewnia obraz HD 1280 × 720 px, dzięki czemu umożliwia znacznie dokładniejszą obserwację drobnych szczegółów niż standardowa sonda 640 × 480 px stosowana w zestawie VS80-KIT-1.

FLIR VS80-KIT-6 sprawdzi się szczególnie podczas inspekcji, w których istotne jest rozpoznanie niewielkich uszkodzeń, zabrudzeń, korozji, zużycia elementów czy innych nieprawidłowości znajdujących się wewnątrz urządzenia.

FLIR VS80-KIT-6 – zobacz więcej szczegółów dzięki obrazowi HD

W diagnostyce przemysłowej sam dostęp do wnętrza maszyny często nie wystarcza. Równie ważna jest możliwość dokładnego zobaczenia badanego elementu.

Dlatego w FLIR VS80-KIT-6 zastosowano sondę HD zapewniającą rozdzielczość:

1280 × 720 pikseli

w porównaniu ze standardowym:

640 × 480 pikseli

w zestawie FLIR VS80-KIT-1.

Wyższa rozdzielczość oznacza więcej widocznych szczegółów, co może ułatwić ocenę stanu technicznego kontrolowanego elementu.

Sonda HD FLIR VS80CHD-55-1RM

Najważniejszym elementem zestawu jest sonda:

FLIR VS80CHD-55-1RM

To kompaktowa sonda inspekcyjna HD przeznaczona do współpracy z jednostką główną FLIR VS80.

Najważniejsze parametry:

• rozdzielczość obrazu: 1280 × 720 px,
• średnica sondy: 5,5 mm,
• długość sondy: 1 m,
• pole widzenia: 90°,
• zakres ostrości: od 10 mm do nieskończoności.

Średnica wynosząca tylko 5,5 mm pozwala wprowadzić sondę przez niewielkie otwory technologiczne, szczeliny oraz przestrzenie serwisowe.

Kiedy warto wybrać KIT-6 zamiast KIT-1?

Oba zestawy wykorzystują sondę o średnicy 5,5 mm i długości 1 m.

Najważniejsza różnica to jednak rozdzielczość obrazu.

Jeżeli kamera ma służyć przede wszystkim do szybkiego sprawdzania, co znajduje się wewnątrz urządzenia, KIT-1 może być wystarczającym rozwiązaniem.

Jeśli jednak istotne jest rozpoznawanie drobnych szczegółów i dokumentowanie stanu technicznego w wyższej jakości, warto wybrać FLIR VS80-KIT-6.

Gdzie sprawdzi się FLIR VS80-KIT-6?

Utrzymanie ruchu

Kamera pozwala kontrolować wnętrze maszyn bez konieczności wykonywania pełnego demontażu urządzenia.

Można wykorzystać ją m.in. do obserwacji:

• przekładni,
• kół zębatych,
• wałów,
• elementów napędowych,
• wnętrza obudów,
• przestrzeni za osłonami,
• trudno dostępnych podzespołów.

Obraz HD pomaga w wychwytywaniu niewielkich zmian mogących świadczyć o zużyciu lub uszkodzeniu elementu.

Diagnostyka silników

Sonda o średnicy 5,5 mm może zostać wprowadzona przez niewielkie otwory serwisowe.

Umożliwia ocenę elementów znajdujących się wewnątrz silników oraz innych urządzeń mechanicznych bez wykonywania niepotrzebnego demontażu.

Wysoka rozdzielczość obrazu może pomóc podczas poszukiwania:

• zarysowań,
• śladów zużycia,
• osadów,
• zabrudzeń,
• korozji,
• uszkodzeń powierzchni.

Przekładnie i maszyny przemysłowe

FLIR VS80-KIT-6 może być używany do kontroli wnętrza przekładni i innych mechanizmów.

Pozwala ocenić stan elementów przed podjęciem decyzji o rozebraniu urządzenia.

W wielu przypadkach oznacza to możliwość przeprowadzenia wstępnej diagnostyki bez kosztownego i czasochłonnego demontażu.

HVAC i instalacje techniczne

Kamera sprawdzi się również podczas kontroli:

• urządzeń wentylacyjnych,
• central HVAC,
• klimatyzacji,
• przestrzeni między elementami instalacji,
• trudno dostępnych fragmentów urządzeń.

Motoryzacja i serwis

Videoskop może być stosowany przy diagnostyce:

• silników,
• komór spalania,
• przestrzeni za elementami konstrukcyjnymi,
• elementów mechanicznych,
• trudno dostępnych obszarów pojazdu.

Mniej demontażu – szybsza diagnostyka

Jedną z największych zalet profesjonalnego videoskopu jest możliwość wykonania wstępnej kontroli bez rozbierania całego urządzenia.

Typowa diagnostyka może wyglądać następująco:

1. Wprowadź sondę przez otwór technologiczny.

2. Obejrzyj wnętrze urządzenia na ekranie VS80.

3. Powiększ interesujący obszar i oceń stan elementu.

4. Zapisz zdjęcie lub nagranie.

5. Dopiero na podstawie wyniku zdecyduj, czy demontaż jest rzeczywiście konieczny.

Może to ograniczyć czas potrzebny na diagnostykę i zmniejszyć liczbę niepotrzebnych prac serwisowych.

Duży ekran 7″ FLIR VS80

Jednostka główna systemu została wyposażona w 7-calowy ekran o rozdzielczości 1024 × 600 px.

Duży wyświetlacz pozwala wygodnie analizować obraz podczas pracy na hali produkcyjnej, w warsztacie lub podczas wykonywania przeglądu technicznego.

FLIR VS80 umożliwia także dokumentowanie wyników inspekcji.

Możliwe jest:

• wykonywanie zdjęć,
• nagrywanie filmów,
• zapisywanie wyników kontroli,
• dodawanie adnotacji,
• dodawanie komentarzy głosowych,
• zapis danych na karcie SD,
• przesyłanie danych przez USB,
• bezprzewodowe przesyłanie danych przez Wi-Fi.

Dzięki temu videoskop może służyć nie tylko do obserwacji, ale również do tworzenia dokumentacji z wykonanych kontroli.

FLIR Meterlink

FLIR VS80 może współpracować z aplikacją FLIR Meterlink, ułatwiając pracę z wykonanymi zdjęciami i nagraniami oraz udostępnianie wyników inspekcji.

Jest to szczególnie przydatne w firmach, w których wyniki kontroli muszą być szybko przekazane:

• działowi utrzymania ruchu,
• serwisowi,
• przełożonemu,
• klientowi,
• osobie przygotowującej raport.

FLIR VS80-KIT-6 w praktyce – filmy

Jeden FLIR VS80 – wiele różnych sond

System FLIR VS80 jest modułowy, dzięki czemu zakup KIT-6 nie ogranicza użytkownika wyłącznie do sondy HD znajdującej się w zestawie.

W przyszłości można dokupić inną kompatybilną sondę i wykorzystywać tę samą jednostkę główną VS80 do zupełnie innych zadań.

Inne dostępne sondy FLIR VS80

FLIR VS80C55-1RM

Standardowa sonda 5,5 mm × 1 m

Uniwersalne rozwiązanie do podstawowych inspekcji wizyjnych.

FLIR VS80A2-45-1RM

Sonda artykułowana 2-kierunkowo 4,5 mm × 1 m

Pozwala zmieniać kierunek obserwacji po wprowadzeniu sondy do badanego urządzenia.

FLIR VS80A4-60-2RM

Sonda artykułowana 4-kierunkowo 6 mm × 2 m

Przeznaczona do bardziej złożonych inspekcji wymagających sterowania końcówką kamery.

FLIR VS80A4HD-39-2RM

Sonda HD artykułowana 4-kierunkowo 3,9 mm × 2 m

Zaawansowana sonda łącząca wysoką rozdzielczość, bardzo małą średnicę i 4-kierunkową artykulację.

FLIR VS80C2HD-49-3RM

Sonda Dual HD 4,9 mm × 3 m

Sonda wyposażona w podwójny system kamer pozwalający obserwować badany obszar z różnych kierunków.

FLIR VS80C10-25RM

Sonda do rur 10 mm × 25 m

Rozwiązanie do kontroli długich rur, przewodów oraz instalacji.

FLIR VS80C30HD-30RM

Sonda do rur HD 30 mm × 30 m

Przeznaczona do inspekcji długich odcinków instalacji rurowych.

FLIR VS80CIR-21

Sonda termowizyjna 160 × 120 px

Pozwala rozbudować VS80 o możliwość obserwowania rozkładu temperatury w trudno dostępnych miejscach.

Najważniejsze parametry FLIR VS80-KIT-6

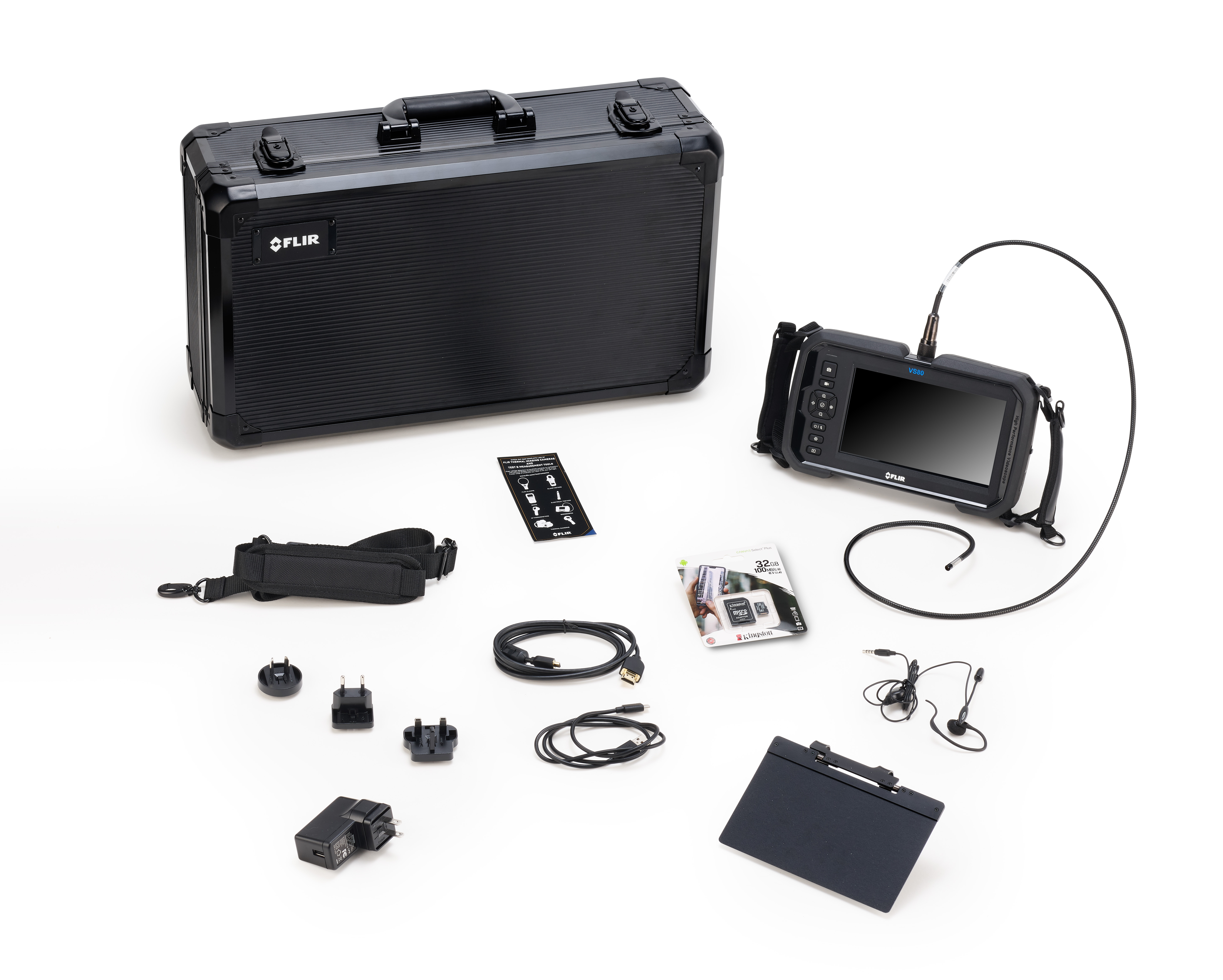

Co znajduje się w zestawie FLIR VS80-KIT-6?

Zestaw obejmuje przede wszystkim:

• jednostkę główną FLIR VS80 z ekranem 7″,
• sondę HD FLIR VS80CHD-55-1RM,
• średnicę sondy 5,5 mm,
• długość sondy 1 m,
• rozdzielczość 1280 × 720 px,
• twardą walizkę transportową.

FLIR VS80-KIT-6 jest więc kompletnym zestawem do profesjonalnych inspekcji wizyjnych, w których szczególnie ważna jest wysoka jakość obrazu.

Dlaczego warto wybrać FLIR VS80-KIT-6?

Obraz HD 1280 × 720 px
Znacznie większa liczba szczegółów niż w standardowej sondzie 640 × 480 px.

Sonda tylko 5,5 mm
Możliwość prowadzenia inspekcji przez niewielkie otwory technologiczne.

Długość 1 m
Uniwersalna długość do diagnostyki maszyn, silników i urządzeń przemysłowych.

Dokładniejsza ocena uszkodzeń
Lepszy obraz pomaga zauważyć niewielkie ślady zużycia, uszkodzenia, zabrudzenia czy korozję.

Mniej demontażu urządzeń
Najpierw sprawdź wnętrze maszyny, a następnie zdecyduj, czy jej rozebranie jest konieczne.

Duży ekran 7″
Wygodna analiza obrazu podczas pracy.

Dokumentowanie inspekcji
Zdjęcia i filmy pozwalają zachować wynik badania i wykorzystać go w dokumentacji serwisowej.

Modułowy system FLIR VS80
Jedna jednostka główna może współpracować z wieloma różnymi sondami.

Idealny wybór do inspekcji wymagających wysokiej jakości obrazu
Szczególnie polecany do utrzymania ruchu, diagnostyki przemysłowej, mechaniki, motoryzacji oraz HVAC.
