Pirometr FLIR TG56-2 – pomiar do 1300°C, optyka 30:1 i termopara typu K

Krótki opis produktu

FLIR TG56-2 to profesjonalny pirometr przemysłowy na podczerwień przeznaczony do bezkontaktowego pomiaru temperatury w zakresie od -30°C do 1300°C. Zaawansowana optyka 30:1 umożliwia pomiar mniejszych obiektów z większej i bezpieczniejszej odległości, a laser klasy II ułatwia precyzyjne wskazanie badanego miejsca.

W przeciwieństwie do standardowego pirometru TG56-2 posiada również wejście dla termopary typu K, dzięki czemu umożliwia zarówno pomiar bezkontaktowy IR, jak i kontaktowy. W zestawie znajduje się termopara typu K o zakresie -30°C do 260°C, natomiast samo wejście urządzenia obsługuje sondy typu K w zakresie do 650°C.

Regulowana emisyjność, kolorowy ekran, pamięć pomiarów oraz funkcje MIN/MAX/AVG/DIF sprawiają, że FLIR TG56-2 doskonale sprawdzi się w utrzymaniu ruchu, energetyce, hutnictwie, HVAC, serwisie technicznym i kontroli procesów wysokotemperaturowych.

FLIR TG56-2 – bezpieczny pomiar wysokich temperatur

FLIR TG56-2 został zaprojektowany do pomiarów wszędzie tam, gdzie konieczne jest kontrolowanie bardzo wysokich temperatur bez zbliżania się do badanego obiektu.

Zakres pomiarowy IR wynosi:

-30°C do 1300°C

a współczynnik optyczny:

D = 30:1.

Dzięki temu operator może wykonywać pomiary gorących elementów maszyn, pieców, instalacji technologicznych czy elementów metalowych z większej odległości, ograniczając konieczność zbliżania się do źródła wysokiej temperatury.

Najważniejsze zalety FLIR TG56-2

• pomiar temperatury IR od -30°C do 1300°C,
• optyka 30:1,
• bezkontaktowy pomiar temperatury,
• wejście termopary typu K,
• termopara typu K w zestawie,
• zakres wejścia typu K od -30°C do 650°C,
• regulowana emisyjność 0,01–1,00,
• 5 zaprogramowanych ustawień emisyjności,
• laser klasy II,
• kolorowy wyświetlacz 1,57",
• rozdzielczość pomiarowa 0,1°C,
• funkcje MIN / MAX / AVG / DIF,
• średnia z ostatnich 20 pomiarów,
• programowalne alarmy HI / LO,
• ręczna i automatyczna rejestracja wyników,
• pamięć 2 × 99 zestawów danych,
• tryb ciągłego skanowania,
• możliwość współpracy z sondą zaciskową do rur,
• wbudowane oświetlenie robocze.

Optyka 30:1 – mniejszy obiekt z większej odległości

Współczynnik D – Distance to Spot informuje, jaka będzie średnica obszaru pomiarowego w zależności od odległości pirometru od badanego obiektu.

W przypadku FLIR TG56-2 współczynnik ten wynosi 30:1.

W uproszczeniu oznacza to:

• z odległości 30 cm pole pomiarowe ma około 1 cm,
• z 1,5 m około 5 cm,
• z 3 m około 10 cm.

Dzięki optyce 30:1 TG56-2 pozwala mierzyć mniejsze elementy z większej odległości niż urządzenia wyposażone w optykę 20:1.

Ma to duże znaczenie podczas kontroli:

• instalacji wysokotemperaturowych,
• rozgrzanych elementów maszyn,
• pieców,
• przewodów i rur,
• elementów będących w ruchu,
• miejsc, do których bezpośrednie podejście byłoby utrudnione.

Pomiar temperatury do 1300°C

Maksymalna temperatura pomiarowa IR w FLIR TG56-2 wynosi aż:

1300°C.

Tak wysoki zakres sprawia, że pirometr może być wykorzystywany nie tylko podczas typowych prac serwisowych, ale również w znacznie bardziej wymagających zastosowaniach przemysłowych.

TG56-2 sprawdzi się podczas kontroli:

• pieców przemysłowych,
• odlewów,
• elementów metalowych,
• instalacji technologicznych,
• powierzchni nagrzewanych w procesach produkcyjnych,
• elementów maszyn pracujących w wysokiej temperaturze.

Bezkontaktowa metoda pomiaru pozwala wykonywać takie kontrole z bezpieczniejszej odległości.

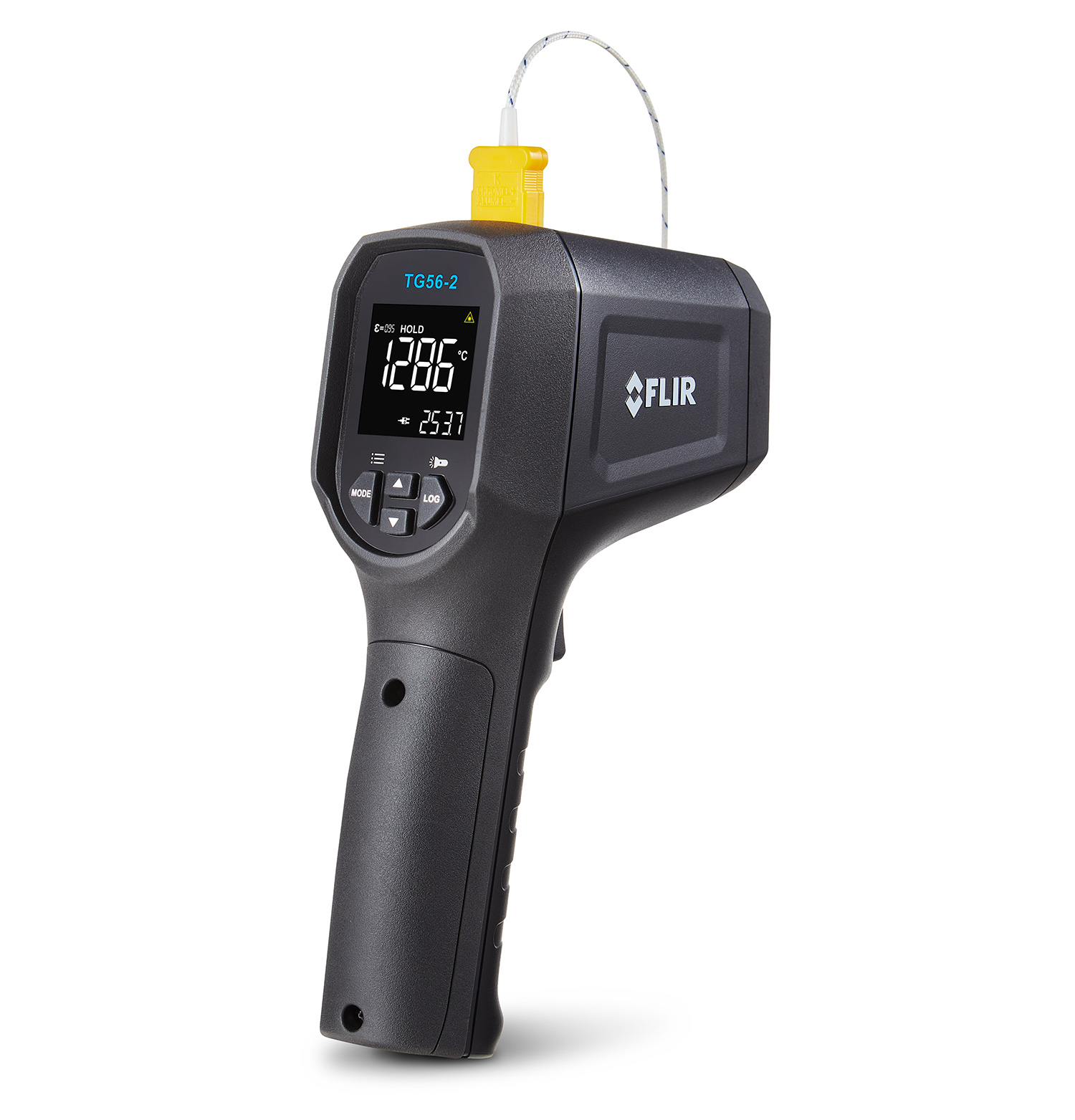

Termopara typu K – pomiar kontaktowy

Jedną z najważniejszych różnic pomiędzy FLIR TG56-2 a prostszymi pirometrami jest wejście dla termopary typu K.

Pozwala ono wykonywać klasyczny pomiar kontaktowy, który może służyć jako uzupełnienie pomiaru na podczerwień.

Zakres wejścia termopary typu K wynosi:

-30°C do 650°C

natomiast termopara znajdująca się standardowo w zestawie jest przeznaczona do pomiarów w zakresie:

-30°C do 260°C.

Dokładność wejścia wynosi:

±1°C lub ±1% wskazania – obowiązuje większa z wartości.

Dzięki temu TG56-2 może zastąpić dwa oddzielne urządzenia:

pirometr IR + termometr kontaktowy.

Kiedy używać pirometru, a kiedy termopary?

Pomiar IR jest bardzo szybki i nie wymaga kontaktu z powierzchnią. Doskonale sprawdza się podczas skanowania wielu punktów oraz kontroli elementów gorących, ruchomych lub trudno dostępnych.

Termopara typu K sprawdzi się natomiast wtedy, gdy:

• wymagany jest pomiar kontaktowy,
• powierzchnia ma problematyczną emisyjność,
• chcemy porównać wynik IR z pomiarem kontaktowym,
• mierzymy temperaturę rur lub innych elementów za pomocą odpowiedniej sondy,
• warunki powierzchni utrudniają wiarygodny pomiar radiacyjny.

Połączenie obu metod znacznie zwiększa możliwości wykorzystania FLIR TG56-2.

Regulowana emisyjność 0,01–1,00

Podczas pomiaru temperatury za pomocą podczerwieni bardzo ważnym parametrem jest emisyjność powierzchni.

FLIR TG56-2 umożliwia ustawienie emisyjności w szerokim zakresie:

ε = 0,01–1,00

oraz oferuje 5 gotowych ustawień emisyjności.

Pozwala to lepiej dopasować urządzenie do rodzaju badanego materiału.

Jest to szczególnie istotne podczas pomiaru powierzchni metalicznych, ponieważ wypolerowane lub nieutlenione metale mogą charakteryzować się niską emisyjnością i dużą refleksyjnością.

Funkcje MIN, MAX, AVG i DIF

Podczas skanowania urządzenia FLIR TG56-2 może automatycznie analizować rejestrowane temperatury.

Dostępne są funkcje:

MIN – najniższa temperatura,

MAX – najwyższa temperatura,

AVG – wartość średnia,

DIF – różnica między wartością maksymalną i minimalną.

TG56-2 może również wyświetlać średnią z ostatnich 20 pomiarów.

Funkcje te są szczególnie przydatne podczas sprawdzania większych elementów lub szybkiego porównywania temperatur na kontrolowanej powierzchni.

Alarmy temperatury HI / LO

Pirometr pozwala ustawić własne progi alarmowe:

HI – alarm wysokiej temperatury

oraz

LO – alarm niskiej temperatury.

Po przekroczeniu ustawionego poziomu odpowiedni komunikat HI lub LO miga na wyświetlaczu.

Funkcja ta sprawdza się szczególnie podczas wykonywania dużej liczby podobnych kontroli.

Przykładowo można ustawić maksymalną dopuszczalną temperaturę dla danego typu elementu, a TG56-2 szybko poinformuje operatora o przekroczeniu określonego progu.

Pamięć do 99 wyników

FLIR TG56-2 oferuje możliwość zapisywania wyników bez konieczności ręcznego notowania każdej wartości.

Urządzenie posiada:

2 × 99 zestawów pamięci danych

oraz umożliwia ręczną i automatyczną rejestrację pomiarów.

Pozwala to wygodniej prowadzić serie pomiarowe podczas kontroli większej liczby urządzeń lub elementów instalacji.

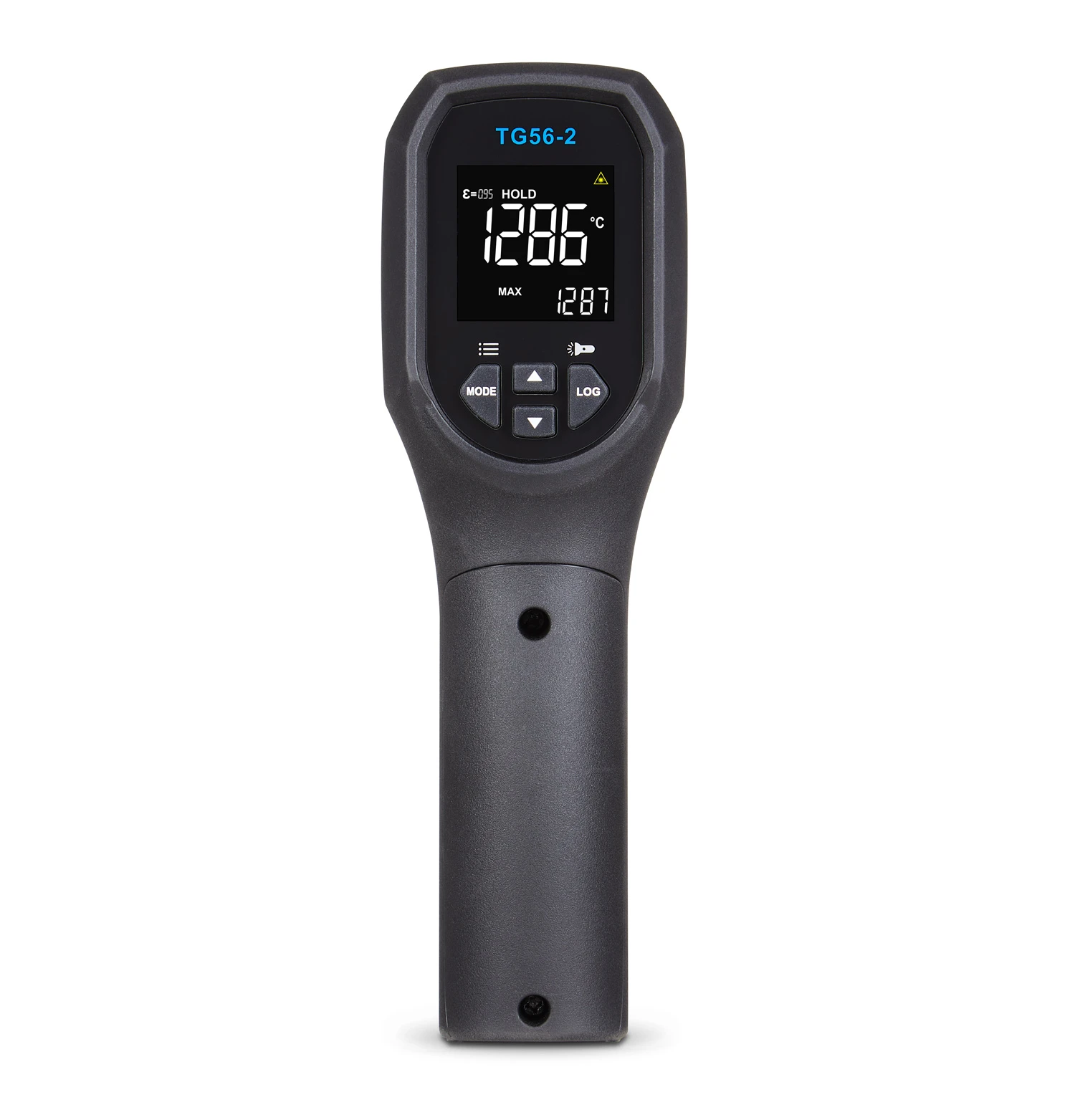

Kolorowy ekran

TG56-2 wyposażono w kolorowy wyświetlacz EBTN o przekątnej 1,57".

Ekran umożliwia jednoczesne obserwowanie bieżącego pomiaru oraz wybranej wartości referencyjnej, co ułatwia szybkie porównywanie wyników podczas pracy.

Gdzie stosować FLIR TG56-2?

Ze względu na zakres aż do 1300°C oraz możliwość współpracy z termoparą typu K, FLIR TG56-2 może być wykorzystywany w wielu zastosowaniach:

• utrzymanie ruchu,
• przemysł ciężki,
• hutnictwo,
• odlewnie,
• piece przemysłowe,
• procesy technologiczne,
• kontrola urządzeń grzewczych,
• energetyka,
• kontrola silników,
• kontrola łożysk,
• kontrola przekładni,
• serwis maszyn,

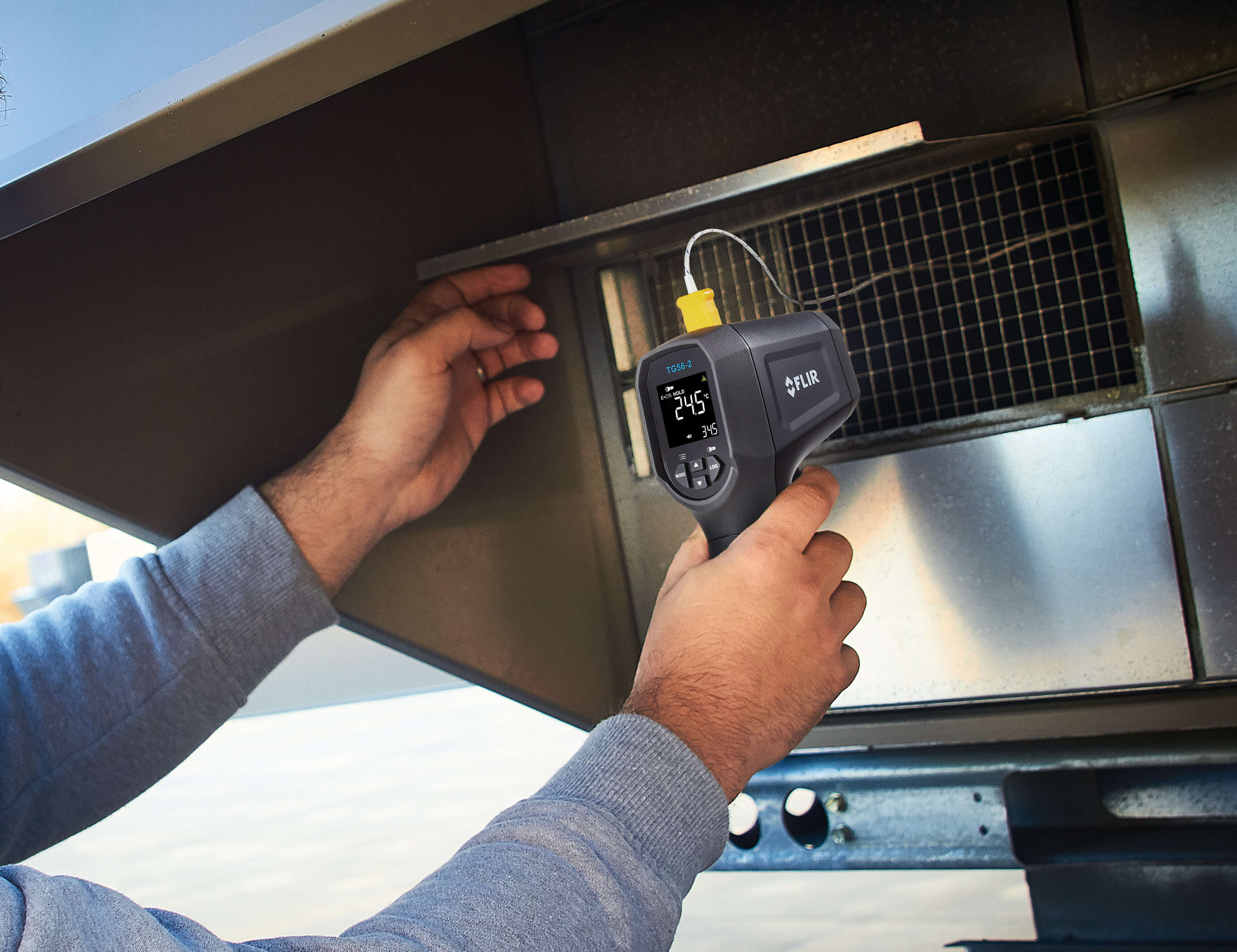

• instalacje HVAC,
• kontrola rur i instalacji,
• prace laboratoryjne i techniczne,
• kontrola jakości,
• kontrola temperatury podczas produkcji.

FLIR TG54-2 czy TG56-2?

TG56-2 jest bardziej zaawansowaną wersją dla użytkowników wymagających większego zakresu i większej elastyczności pomiarowej.

Jeżeli urządzenie ma być wykorzystywane głównie do standardowych pomiarów temperatury powierzchni, TG54-2 będzie wystarczającym rozwiązaniem.

Jeżeli natomiast wymagany jest pomiar bardzo wysokich temperatur, większa odległość pomiarowa lub możliwość zastosowania sondy typu K, zdecydowanie większe możliwości oferuje FLIR TG56-2.

Dane techniczne FLIR TG56-2

Dane techniczne zgodne z aktualną specyfikacją producenta FLIR.

Co znajduje się w zestawie FLIR TG56-2?

Standardowy zestaw obejmuje:

• pirometr FLIR TG56-2,
• termoparę typu K,
• baterię alkaliczną 9 V,
• skróconą instrukcję obsługi,
• pokrowiec transportowy.

FLIR TG56-2 – profesjonalny pirometr do wysokich temperatur

FLIR TG56-2 to rozwiązanie dla użytkowników, którzy potrzebują czegoś więcej niż podstawowego pirometru.

Zakres bezkontaktowego pomiaru aż do 1300°C, optyka 30:1 oraz możliwość podłączenia termopary typu K pozwalają wykorzystać jeden przyrząd do bardzo szerokiego zakresu prac serwisowych i przemysłowych.

TG56-2 szczególnie dobrze sprawdzi się w utrzymaniu ruchu, energetyce, hutnictwie, przemyśle, HVAC oraz przy kontroli procesów wysokotemperaturowych, gdzie możliwość wykonania pomiaru z większej odległości ma znaczenie zarówno dla wygody, jak i bezpieczeństwa operatora.
