FLIR PV78 – miernik irradiancji słonecznej, temperatury i kąta nachylenia paneli PV

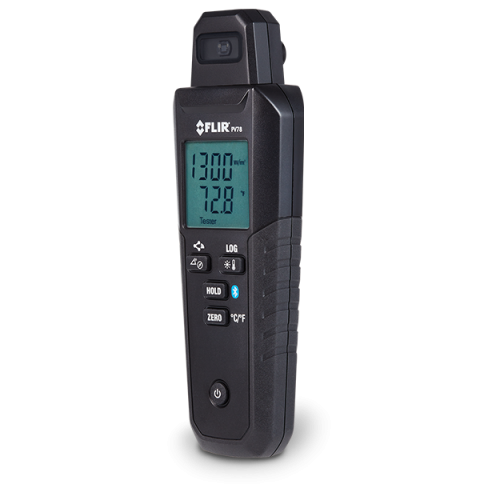

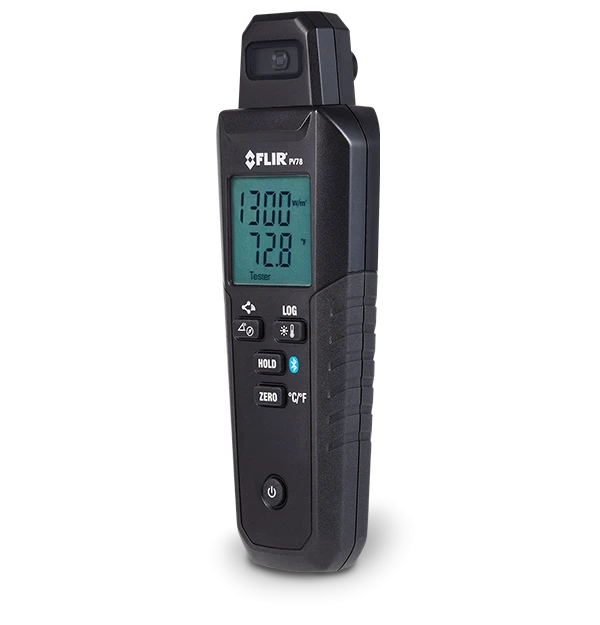

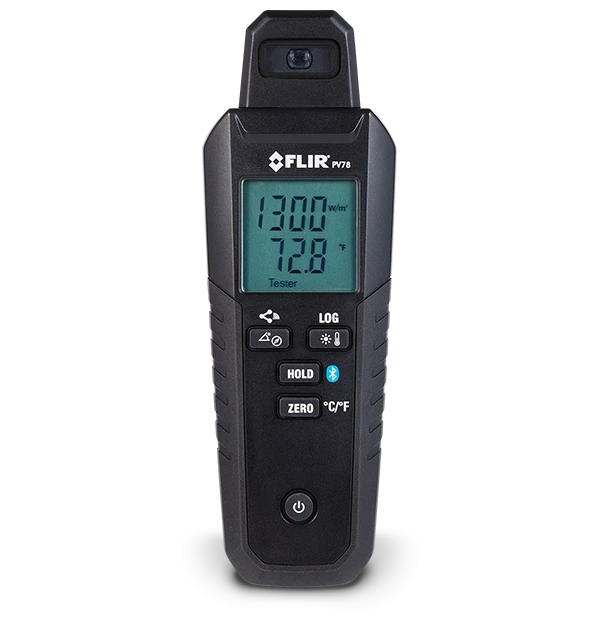

FLIR PV78 to profesjonalny miernik przeznaczony do instalacji, kontroli i diagnostyki systemów fotowoltaicznych. Umożliwia jednoczesny pomiar natężenia promieniowania słonecznego do 1400 W/m², temperatury modułu PV, kąta jego nachylenia oraz kierunku ustawienia względem stron świata. Dzięki temu instalator może szybko zebrać najważniejsze dane dotyczące warunków pracy instalacji za pomocą jednego urządzenia.

PV78 mierzy irradiancję w zakresie 50–1400 W/m², a producent wskazuje jego zastosowanie do pomiarów wykonywanych zgodnie z wymaganiami IEC 62446-1 dotyczącymi systemów fotowoltaicznych.

Zobacz FLIR PV78 w praktyce

Cztery ważne parametry instalacji PV w jednym urządzeniu

Podczas oceny pracy instalacji fotowoltaicznej samo napięcie czy moc modułu nie daje pełnego obrazu sytuacji. Wynik należy interpretować w odniesieniu do warunków, w których pracują panele.

FLIR PV78 umożliwia pomiar:

• irradiancji słonecznej w W/m²,
• temperatury modułu fotowoltaicznego,
• kąta nachylenia panelu,
• kierunku ustawienia instalacji za pomocą wbudowanego kompasu.

Pozwala to szybko sprawdzić zarówno warunki atmosferyczne, jak i sposób ustawienia modułów PV.

Pomiar irradiancji słonecznej 50–1400 W/m²

Jednym z podstawowych zastosowań FLIR PV78 jest pomiar natężenia promieniowania słonecznego, czyli irradiancji.

Zakres pomiarowy wynosi:

50–1400 W/m²

z dokładnością:

±5%.

Pomiar irradiancji jest kluczowy przy ocenie wydajności instalacji PV, ponieważ ilość energii generowanej przez moduł jest bezpośrednio związana z ilością promieniowania docierającego do jego powierzchni.

Dzięki temu można między innymi porównywać wyniki elektryczne instalacji z aktualnymi warunkami nasłonecznienia.

Pomiar temperatury modułu fotowoltaicznego

Temperatura panelu ma duży wpływ na jego parametry elektryczne i osiąganą moc.

FLIR PV78 umożliwia pomiar temperatury na dwa sposoby.

Bezpośrednio urządzeniem:
zakres -10°C do +50°C

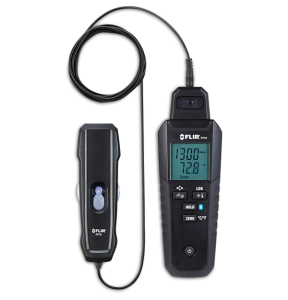

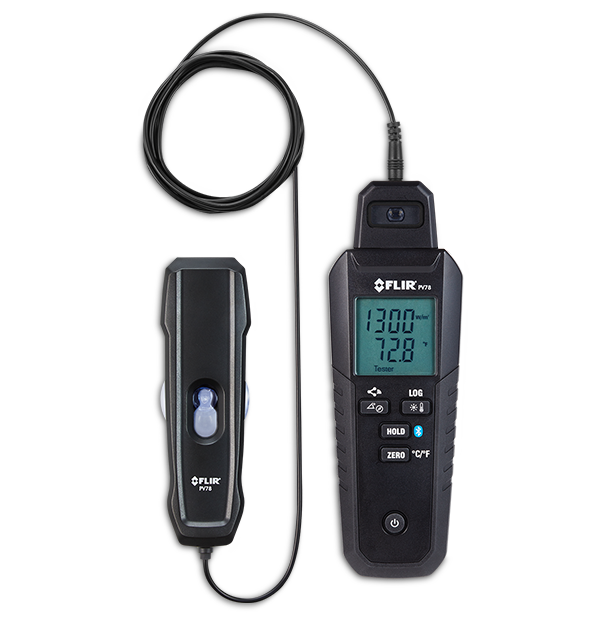

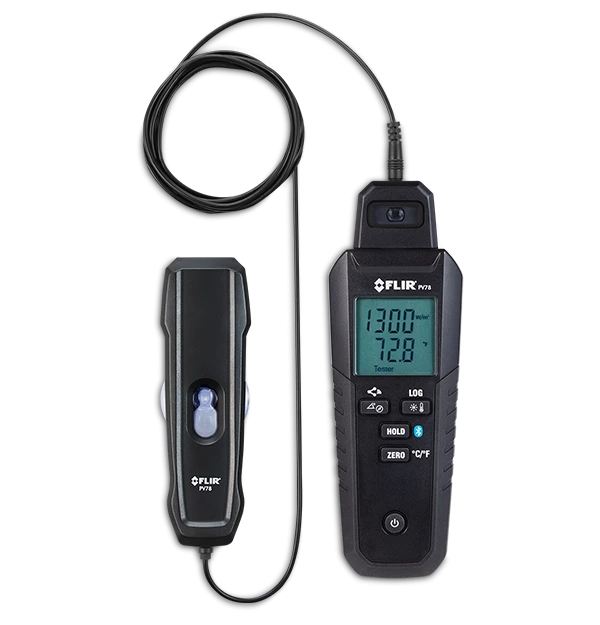

Za pomocą zewnętrznej sondy temperatury:
zakres -30°C do +100°C

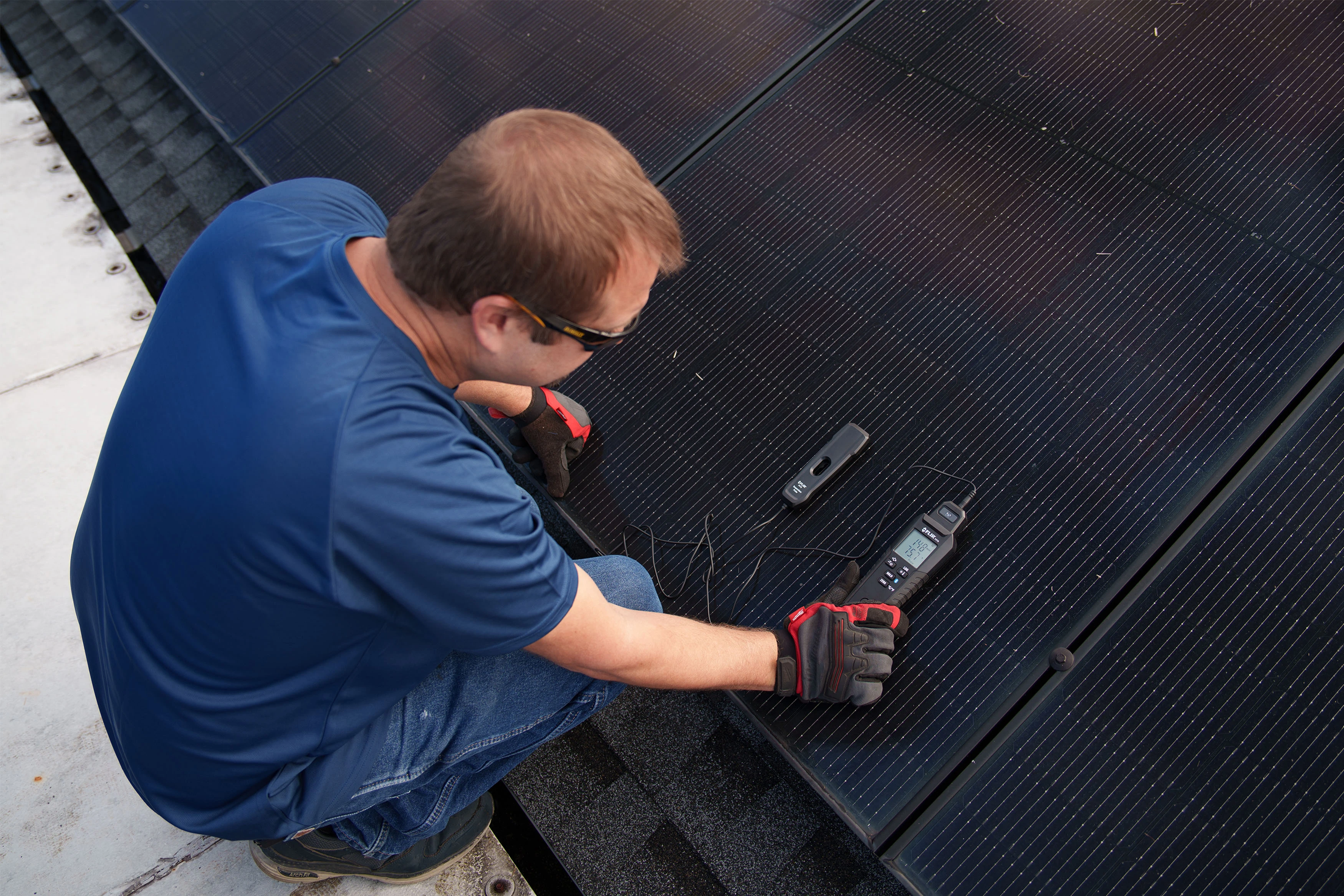

Dokładność pomiaru temperatury wynosi ±1,5°C. Zewnętrzna sonda umożliwia pozostawienie czujnika na module i wykonywanie ciągłych pomiarów temperatury jego powierzchni.

Wbudowany miernik kąta nachylenia

PV78 posiada również funkcję pomiaru kąta nachylenia modułu lub konstrukcji dachowej.

Zakres:

-90° do +90°

Dokładność:

±3°.

Funkcja pozwala szybko zweryfikować rzeczywisty kąt ustawienia paneli bez korzystania z dodatkowej poziomicy elektronicznej czy inklinometru.

Może być przydatna zarówno podczas montażu nowej instalacji, jak i podczas kontroli już istniejącego systemu.

Wbudowany kompas – sprawdź kierunek paneli

FLIR PV78 ma również elektroniczny kompas, dzięki któremu można sprawdzić kierunek ustawienia instalacji fotowoltaicznej.

Zakres pomiarowy wynosi:

0–360°

z dokładnością:

±7°.

Dzięki połączeniu kompasu i czujnika nachylenia jednym urządzeniem można zweryfikować zarówno azymut, jak i kąt ustawienia modułu.

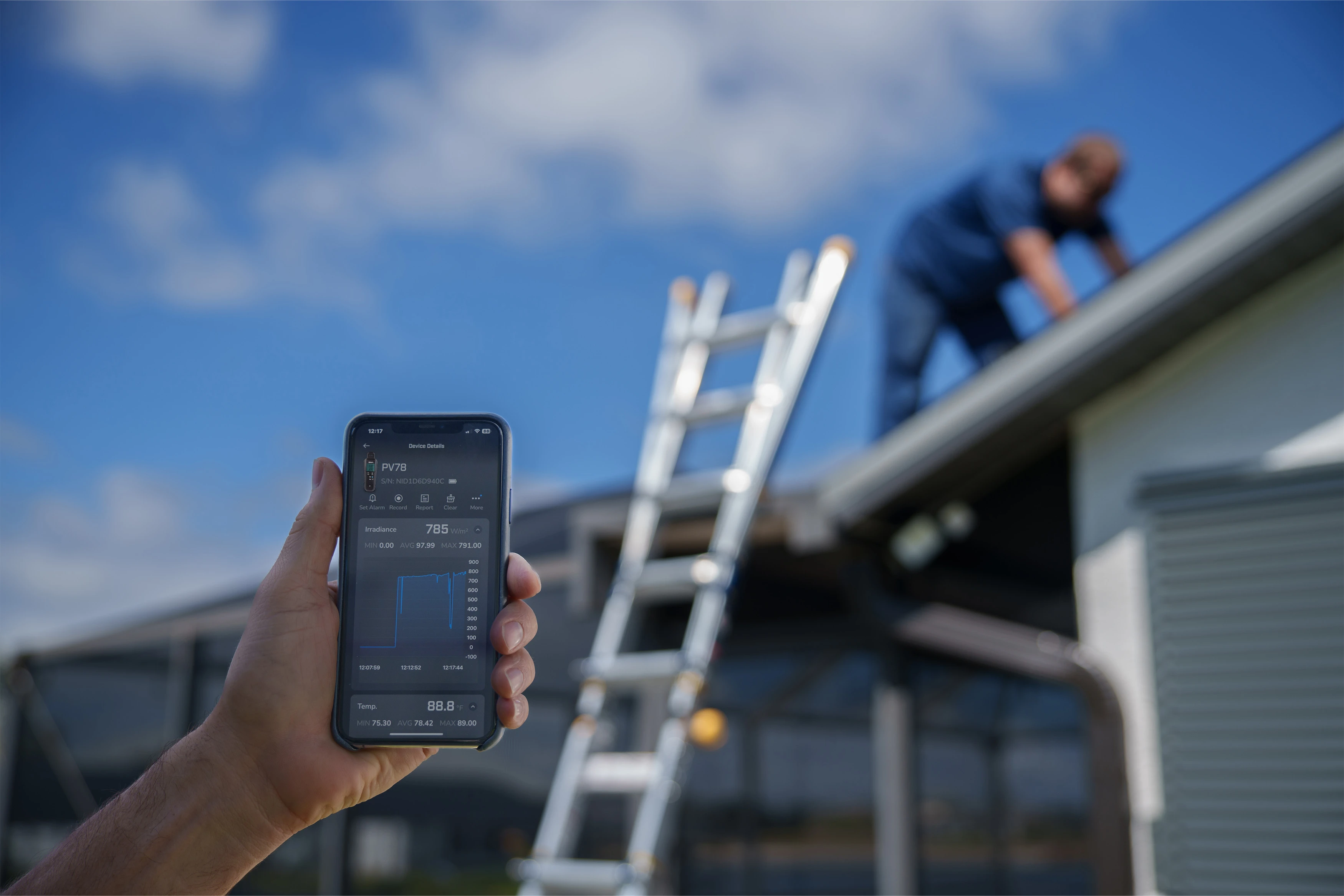

Bluetooth i aplikacja FLIR METERLiNK®

FLIR PV78 wyposażony jest w Bluetooth BLE i współpracuje z aplikacją mobilną FLIR METERLiNK®.

Połączenie ze smartfonem pozwala:

• obserwować wyniki pomiarów,
• dokumentować wykonane pomiary,
• tworzyć raporty,
• udostępniać wyniki bezpośrednio z miejsca wykonywania kontroli.

Maksymalny deklarowany zasięg komunikacji Bluetooth wynosi około 10 metrów.

To szczególnie wygodne dla instalatorów i serwisantów, którzy chcą dokumentować wyniki bez konieczności późniejszego ręcznego przepisywania wszystkich wartości.

Pamięć wyników pomiarowych

PV78 umożliwia również zapis danych pomiarowych.

Urządzenie zapisuje dane z interwałem 1 minuty, a pamięć pozwala przechowywać 360 zestawów danych na plik.

Dzięki temu można obserwować, jak zmieniają się warunki pracy instalacji w czasie.

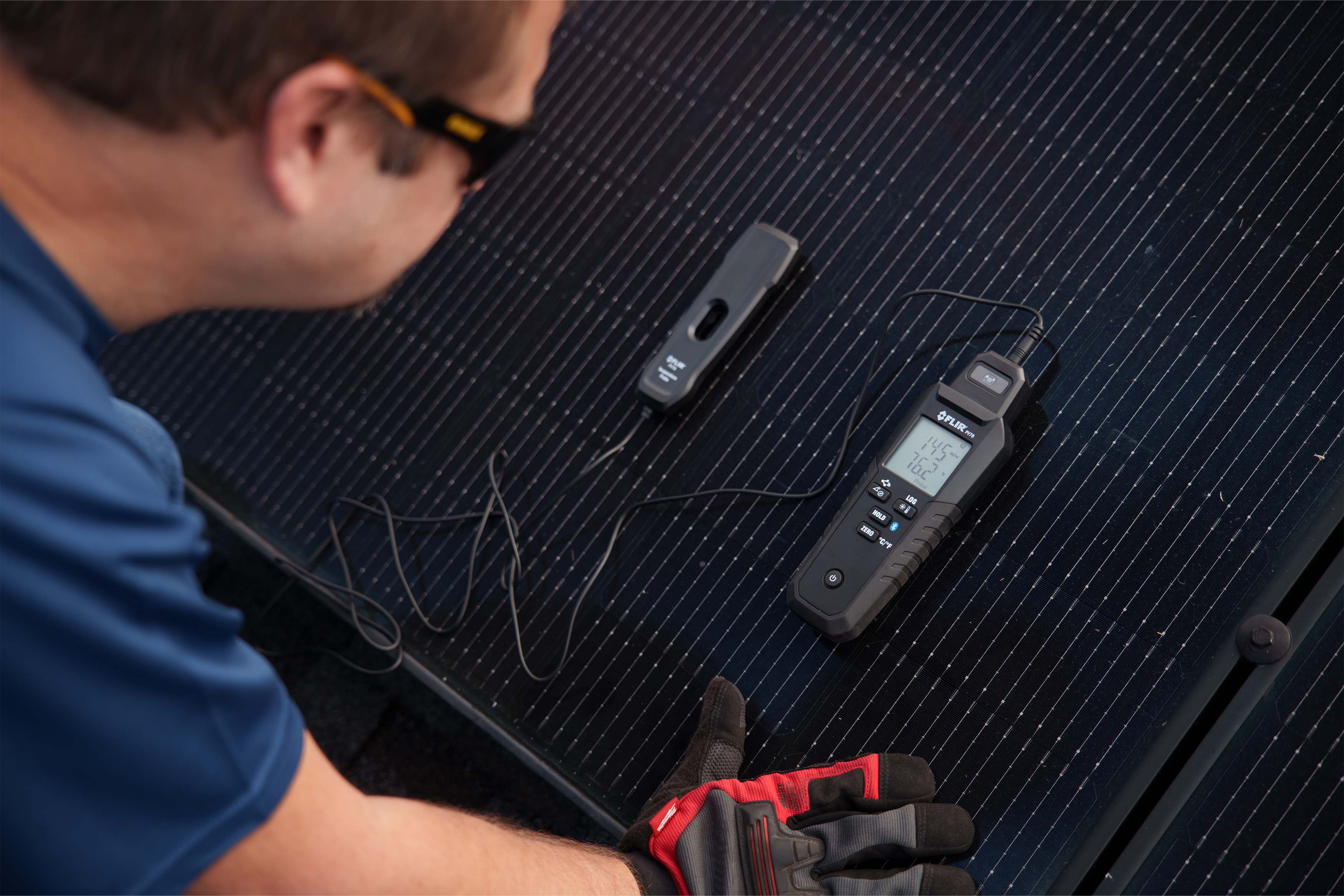

FLIR PV78 podczas diagnostyki termowizyjnej paneli

PV78 jest również bardzo dobrym uzupełnieniem kamery termowizyjnej podczas kontroli instalacji fotowoltaicznych.

Podczas badania paneli istotne są warunki środowiskowe. PV78 pozwala szybko zmierzyć irradiancję oraz temperaturę modułu, dzięki czemu operator otrzymuje dodatkowe informacje potrzebne do prawidłowej interpretacji obserwowanych anomalii.

W praktyce można więc wykorzystać:

kamerę termowizyjną – do lokalizacji anomalii termicznych,

FLIR PV78 – do pomiaru irradiancji, temperatury, kąta i kierunku,

FLIR PV48 – do pomiaru charakterystyki I-V pojedynczego modułu,

FLIR CM78-PV – do pomiarów elektrycznych instalacji PV.

FLIR oferuje te urządzenia również jako elementy swoich zestawów diagnostycznych PV.

Gdzie sprawdzi się FLIR PV78?

FLIR PV78 jest przeznaczony przede wszystkim dla:

• instalatorów fotowoltaiki,
• serwisantów instalacji PV,
• firm wykonujących odbiory instalacji,
• specjalistów prowadzących diagnostykę paneli,
• audytorów technicznych,
• ekip utrzymania instalacji fotowoltaicznych,
• osób wykonujących badania termowizyjne instalacji PV.

Producent wskazuje zastosowanie PV78 przy ocenie lokalizacji instalacji, montażu paneli oraz konserwacji systemów fotowoltaicznych.

Najważniejsze zalety FLIR PV78

✓ Pomiar irradiancji 50–1400 W/m²

✓ Dokładność irradiancji ±5%

✓ Pomiar temperatury modułu PV

✓ Zewnętrzna sonda temperatury -30°C do +100°C

✓ Pomiar kąta nachylenia -90° do +90°

✓ Wbudowany kompas 0–360°

✓ Pomiar warunków wymaganych przy kontroli instalacji zgodnie z IEC 62446-1

✓ Łączność Bluetooth BLE

✓ Współpraca z aplikacją FLIR METERLiNK®

✓ Możliwość dokumentowania i raportowania wyników

✓ Wbudowana pamięć pomiarów

✓ Do około 25 godzin pracy na baterii

✓ Zewnętrzna sonda temperatury w zestawie

✓ 3-letnia ograniczona gwarancja producenta

Dane techniczne FLIR PV78

Dane według aktualnej specyfikacji producenta FLIR.

Co znajduje się w zestawie?

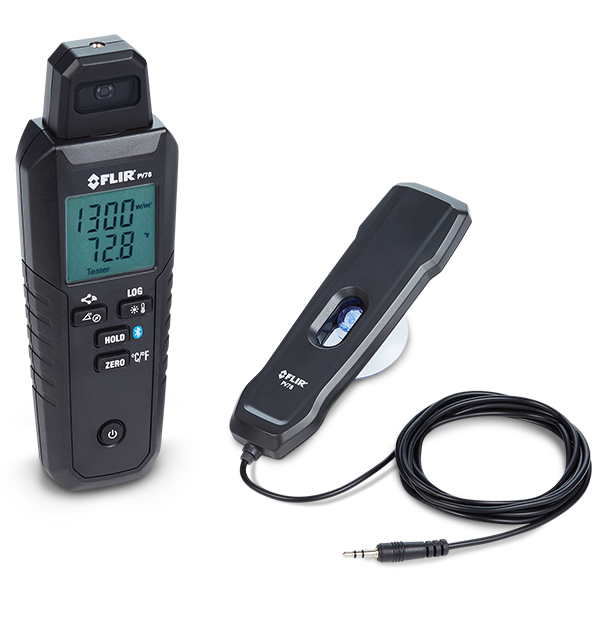

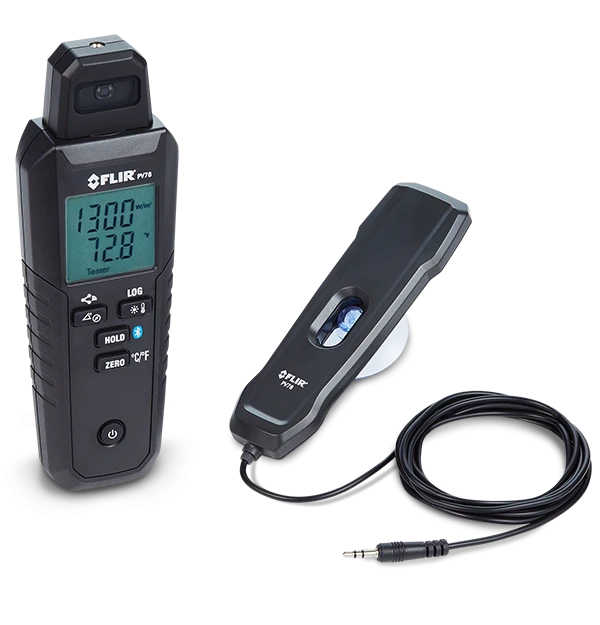

Standardowy zestaw FLIR PV78 obejmuje:

• miernik FLIR PV78,
• zewnętrzną sondę temperatury,
• baterię alkaliczną 9 V,
• instrukcję użytkownika.

FLIR PV78 – jeden miernik do kontroli warunków pracy instalacji PV

FLIR PV78 pozwala w jednym urządzeniu zebrać cztery kluczowe informacje dotyczące instalacji fotowoltaicznej: irradiancję, temperaturę panelu, kąt nachylenia oraz kierunek ustawienia modułów.

Dzięki Bluetooth i aplikacji FLIR METERLiNK wyniki można dodatkowo dokumentować i wykorzystać podczas przygotowywania raportów. To praktyczne narzędzie dla instalatorów, serwisantów oraz specjalistów wykonujących diagnostykę i pomiary instalacji fotowoltaicznych
