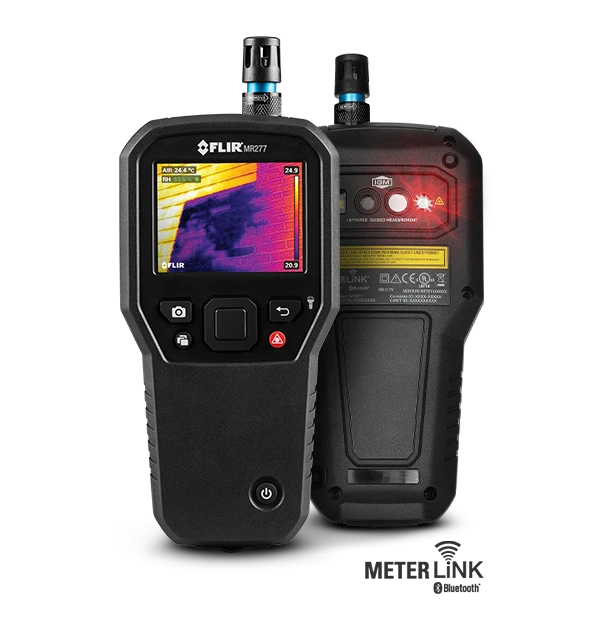

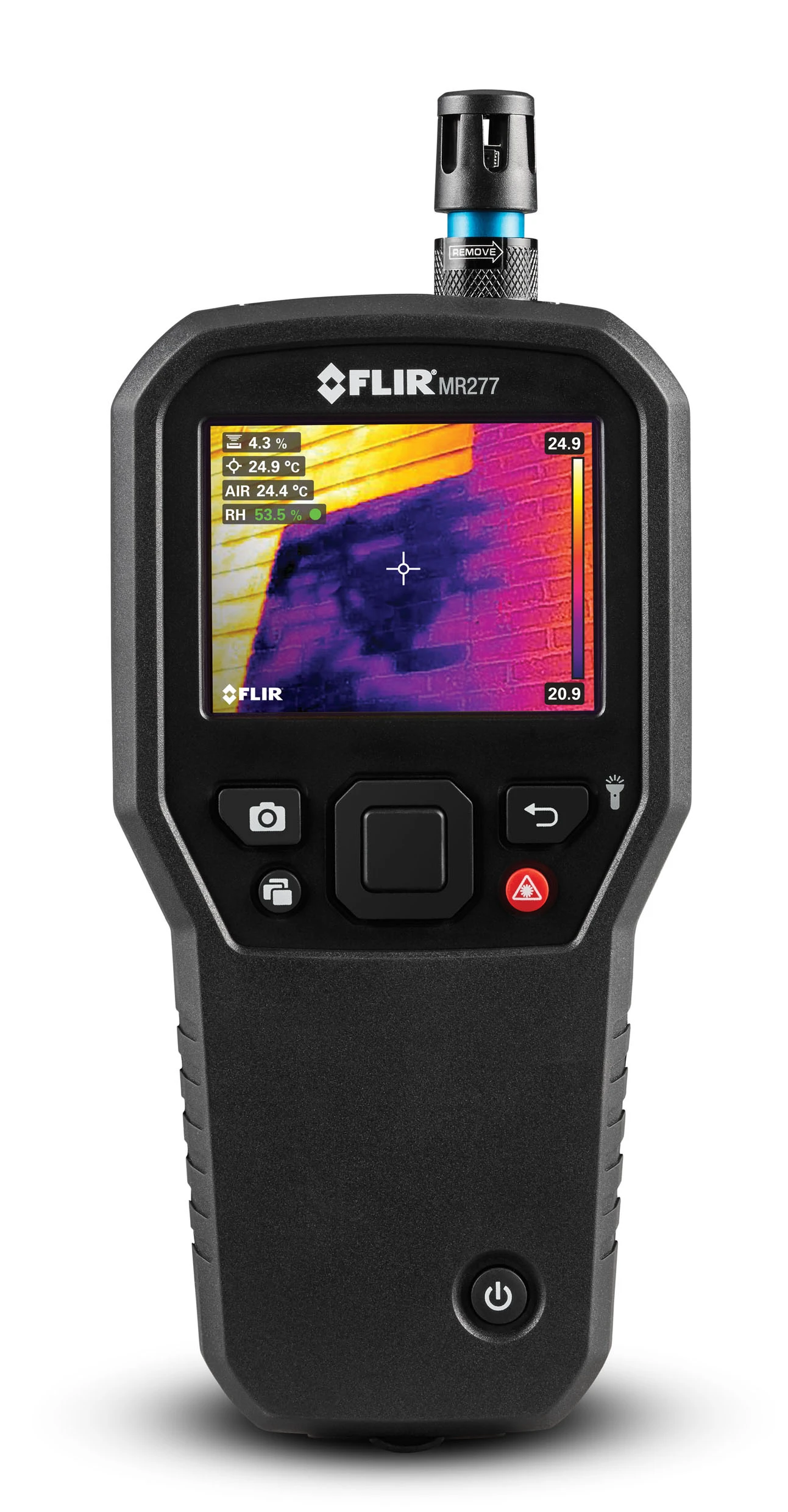

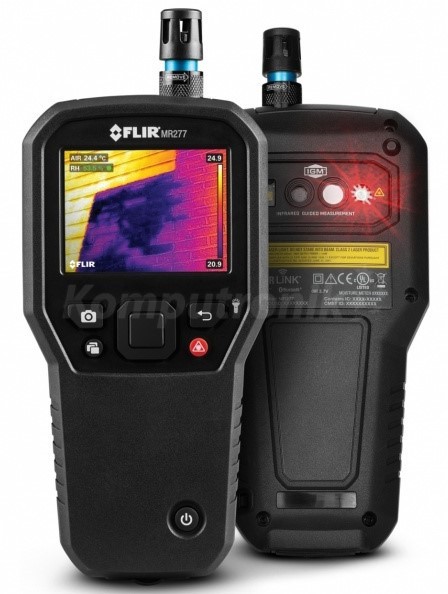

FLIR MR277 – miernik wilgotności z kamerą termowizyjną MSX®

Krótki opis produktu

FLIR MR277 to profesjonalny system do diagnostyki budynków, który łączy miernik wilgotności, kamerę termowizyjną 160 × 120 px, technologię MSX®, higrometr oraz pomiar inwazyjny i bezinwazyjny w jednym urządzeniu. Technologia IGM™ – Infrared Guided Measurement pozwala najpierw szybko zlokalizować potencjalny problem za pomocą obrazu termowizyjnego, a następnie sprawdzić poziom wilgotności materiału.

FLIR MR277 umożliwia również pomiar temperatury i wilgotności powietrza, punktu rosy, ciśnienia pary wodnej oraz współpracę z FLIR METERLiNK®. To kompletne narzędzie przeznaczone do lokalizacji zawilgoceń, diagnostyki przecieków, kontroli izolacji, szkód po zalaniu oraz profesjonalnych inspekcji budowlanych.

FLIR MR277 – zobacz problem, zlokalizuj go i potwierdź pomiarem

W tradycyjnej diagnostyce wilgoci często konieczne jest korzystanie z kilku oddzielnych urządzeń. FLIR MR277 łączy najważniejsze metody diagnostyczne w jednej obudowie.

Wbudowana kamera termowizyjna pomaga szybko znaleźć obszary o nietypowym rozkładzie temperatury, które mogą wymagać dalszej kontroli. Następnie użytkownik może wykorzystać zintegrowany bezinwazyjny czujnik wilgotności albo dołączoną zewnętrzną sondę igłową FLIR MR02.

Dzięki temu urządzenie pozwala przejść od szybkiego skanowania dużej powierzchni do dokładniejszej kontroli konkretnego miejsca bez konieczności zmiany przyrządu.

Najważniejsze zalety FLIR MR277

• kamera termowizyjna 160 × 120 px – 19 200 pikseli,
• technologia IGM™ – Infrared Guided Measurement,
• opatentowana technologia poprawy obrazu FLIR MSX®,
• wbudowana kamera cyfrowa 2 MP,
• bezinwazyjny pomiar wilgotności do około 19 mm w głąb materiału,
• inwazyjny pomiar wilgotności przy użyciu zewnętrznej sondy,
• 11 grup materiałowych dla pomiaru igłowego,
• pomiar temperatury powietrza,
• pomiar wilgotności względnej RH,
• automatyczne obliczanie punktu rosy,
• pomiar ciśnienia pary wodnej i współczynnika mieszania,
• komunikacja METERLiNK®,
• pamięć wewnętrzna 8 GB,
• możliwość zapisania do około 15 000 obrazów,
• zapis obrazów jako radiometryczny JPEG,
• akumulator zapewniający do około 8 godzin ciągłej pracy,
• odporność na upadek z wysokości 2 m.

Parametry oraz funkcje opisane powyżej są zgodne z aktualną specyfikacją FLIR dla MR277.

IGM™ – Infrared Guided Measurement

Jedną z najważniejszych funkcji FLIR MR277 jest technologia IGM™ – Infrared Guided Measurement.

Zamiast sprawdzać ścianę punkt po punkcie miernikiem wilgotności, użytkownik może najpierw zobaczyć rozkład temperatury całej powierzchni.

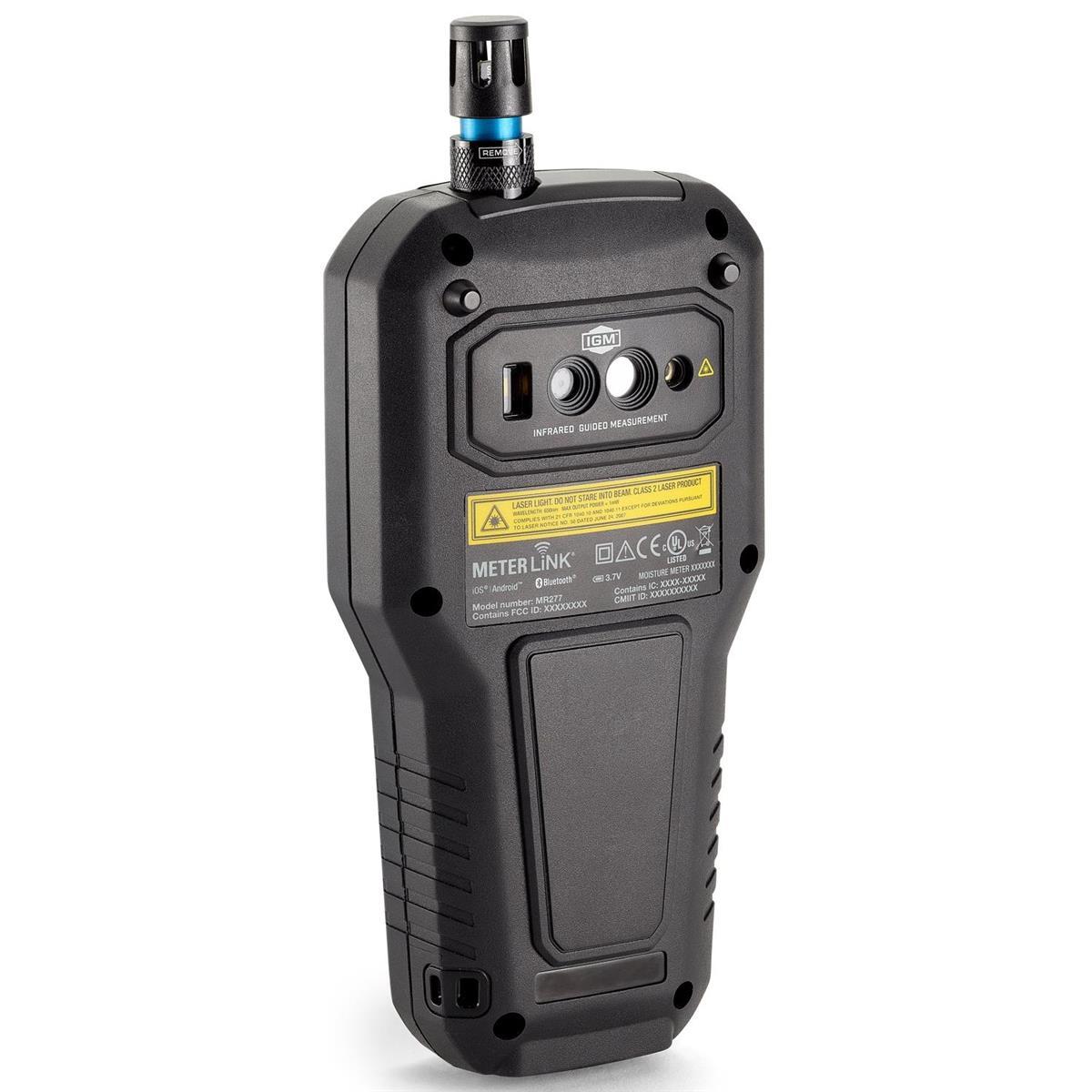

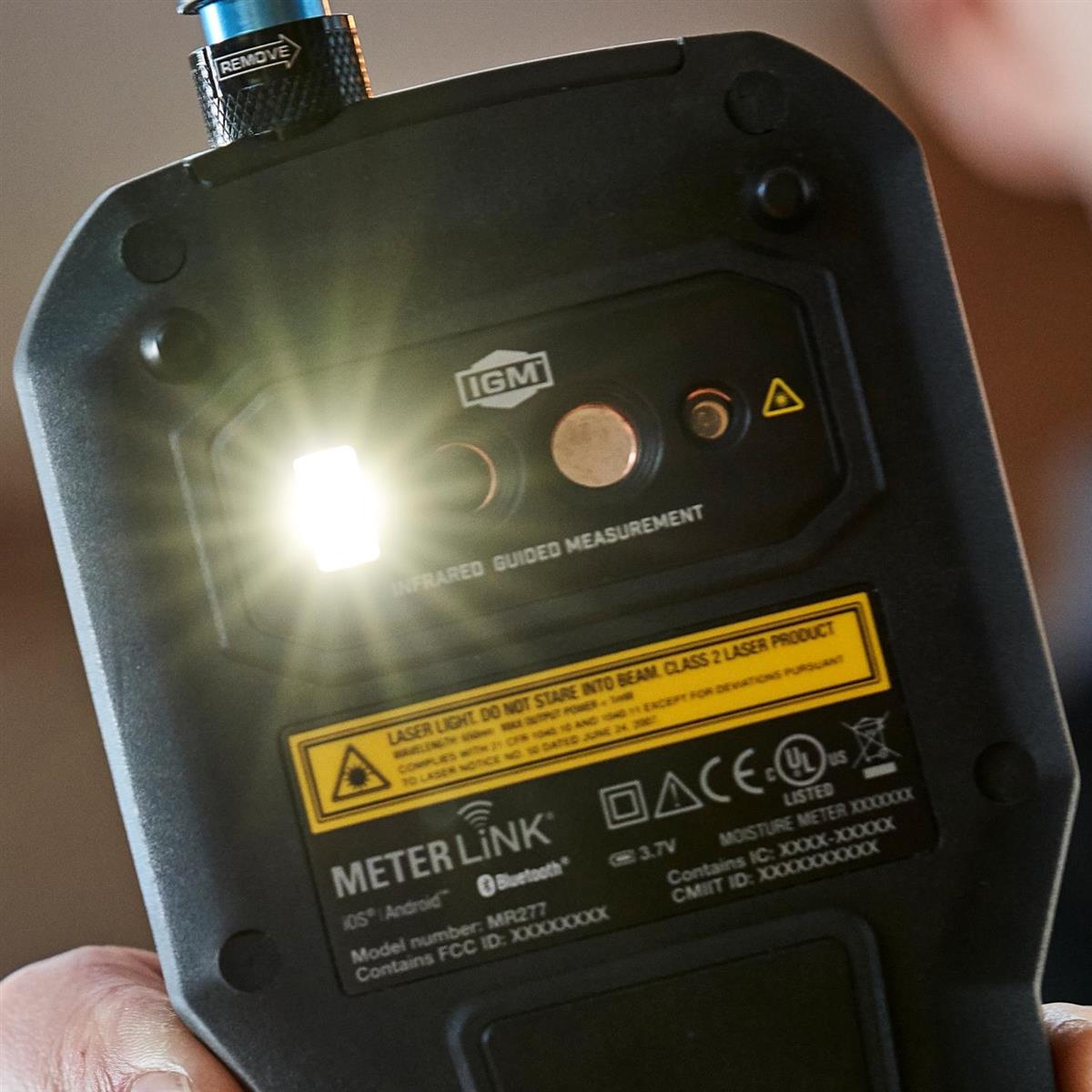

Obszar wskazany przez termowizję można następnie sprawdzić za pomocą czujnika wilgotności. MR277 posiada również laser wskazujący środek obrazu termowizyjnego, co ułatwia dokładną lokalizację kontrolowanego miejsca.

W praktyce diagnostyka może wyglądać następująco:

1. Skanujesz ścianę lub podłogę kamerą termowizyjną.
2. Lokalizujesz obszar o nietypowym rozkładzie temperatury.
3. Sprawdzasz go bezinwazyjnym czujnikiem wilgotności.
4. W razie potrzeby wykonujesz pomiar sondą igłową.
5. Zapisujesz obraz i wynik jako dokumentację inspekcji.

Technologia FLIR MSX® – bardziej czytelny obraz

MR277 posiada również kamerę cyfrową 2 MP oraz technologię MSX® – Multi-Spectral Dynamic Imaging.

MSX nanosi szczegóły obrazu widzialnego na obraz termowizyjny, dzięki czemu łatwiej zidentyfikować miejsce występowania anomalii.

Zamiast samego kolorowego pola użytkownik może łatwiej rozpoznać:

• krawędź ściany,
• okno,
• drzwi,
• przewody,
• element konstrukcyjny,
• instalację,
• miejsce połączenia dwóch materiałów.

Jest to szczególnie wygodne podczas dokumentowania inspekcji i późniejszej analizy zapisanych obrazów.

Bezinwazyjny pomiar wilgotności

FLIR MR277 posiada zintegrowany czujnik umożliwiający bezinwazyjny pomiar wilgotności.

Zakres wskazania wynosi:

0–100 w skali względnej

a maksymalna deklarowana głębokość pomiaru wynosi około:

19 mm.

Pomiar bezinwazyjny jest szczególnie przydatny podczas szybkiego skanowania:

• ścian,
• podłóg,
• sufitów,
• płyt gipsowo-kartonowych,
• materiałów wykończeniowych,
• miejsc po zalaniu.

Pozwala porównywać kolejne obszary bez konieczności wykonywania otworów w powierzchni.

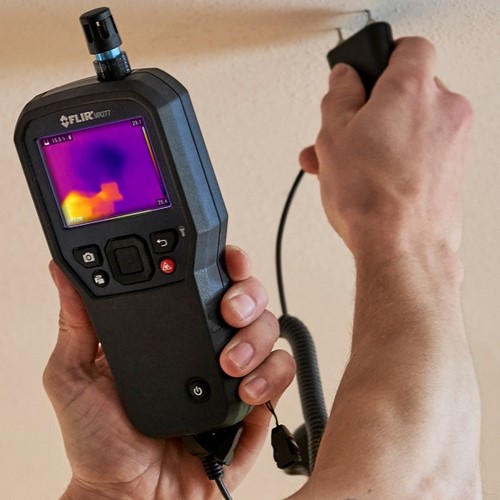

Pomiar inwazyjny – sonda FLIR MR02 w zestawie

Jeżeli konieczna jest dokładniejsza kontrola konkretnego miejsca, można wykorzystać dołączoną zewnętrzną sondę igłową FLIR MR02.

Zakres pomiarowy wynosi:

7–30% MC – dokładność ±1,5% MC

oraz:

30–100% MC – wskazanie referencyjne.

MR277 posiada 11 grup materiałowych, dzięki czemu charakterystyka pomiarowa może być dostosowana do rodzaju kontrolowanego materiału.

Do urządzenia można również podłączać dodatkowe specjalistyczne sondy FLIR, m.in. sondy młotkowe, sondy do przestrzeni w ścianach czy sondy do listew przypodłogowych.

Wbudowany higrometr – temperatura, wilgotność i punkt rosy

FLIR MR277 jest wyposażony w wymienny czujnik FLIR MR13, który mierzy parametry powietrza.

Urządzenie mierzy między innymi:

• temperaturę powietrza: 0–50°C,
• wilgotność względną: 10–90% RH,
• punkt rosy: od -30°C do 50°C,
• ciśnienie pary wodnej: 0–12 kPa,
• współczynnik mieszania: 0–80 g/kg.

Dzięki temu MR277 pozwala nie tylko wykrywać wilgoć znajdującą się w materiale, ale również analizować warunki panujące w pomieszczeniu.

Jest to istotne np. podczas oceny problemów związanych z kondensacją pary wodnej, wentylacją lub nadmierną wilgotnością powietrza.

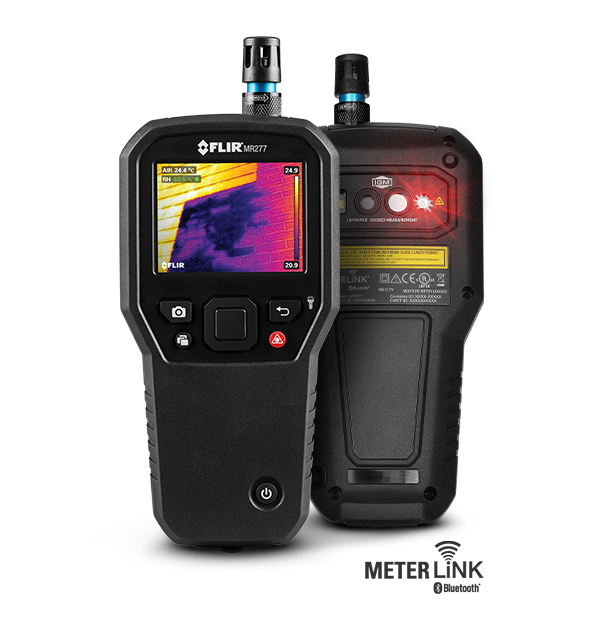

FLIR METERLiNK® – połącz pomiary z dokumentacją

FLIR MR277 obsługuje technologię METERLiNK®, dzięki której może komunikować się z kompatybilnymi urządzeniami i aplikacjami FLIR. Producent wskazuje także możliwość wykorzystania oprogramowania FLIR do dalszego opracowania wyników i raportowania.

METERLiNK jest szczególnie przydatny podczas profesjonalnych inspekcji, ponieważ pozwala stworzyć bardziej kompletną dokumentację pomiarową zamiast ograniczać się wyłącznie do pojedynczego odczytu wilgotności.

Pamięć 8 GB i do 15 000 obrazów

FLIR MR277 posiada 8 GB pamięci wewnętrznej i umożliwia zapisanie do około 15 000 obrazów.

Pliki zapisywane są w formacie radiometrycznego JPEG.

Dzięki temu podczas dużej inspekcji można dokumentować kolejne pomieszczenia i obszary bez konieczności ciągłego przenoszenia danych.

Gdzie stosować FLIR MR277?

FLIR MR277 jest szczególnie przydatny podczas:

• lokalizacji zawilgoceń ścian i podłóg,
• diagnostyki budynków,
• lokalizacji przecieków,
• kontroli szkód po zalaniu,
• monitorowania procesu osuszania,
• odbiorów mieszkań i budynków,
• kontroli dachów,
• kontroli izolacji,
• lokalizacji potencjalnych mostków cieplnych,
• wyszukiwania braków izolacji,
• diagnostyki warunków sprzyjających kondensacji,
• kontroli systemów wentylacyjnych i HVAC,
• dokumentowania szkód dla firm ubezpieczeniowych,
• profesjonalnych inspekcji termowizyjnych.

FLIR wskazuje MR277 jako urządzenie pozwalające lokalizować m.in. wilgoć, nieszczelności powietrzne i braki izolacji, a następnie dokładniej diagnozować wykryty obszar.

Kamera termowizyjna + miernik wilgotności w jednym urządzeniu

Największą przewagą MR277 jest możliwość wykonania kompletnej diagnostyki za pomocą jednego przyrządu.

Termowizja → lokalizacja problemu
Pomiar bezinwazyjny → określenie zakresu zawilgocenia
Pomiar igłowy → kontrola konkretnego punktu
Higrometr → analiza warunków otoczenia
METERLiNK + zapis obrazów → dokumentacja

Dzięki takiemu połączeniu MR277 może znacznie przyspieszyć pracę specjalisty zajmującego się diagnostyką budynków.

Dane techniczne FLIR MR277

Dane techniczne zgodne z aktualną specyfikacją producenta FLIR.

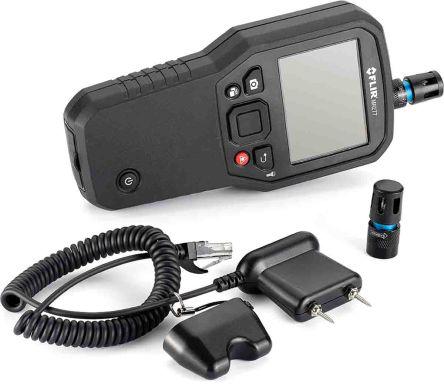

Co znajduje się w zestawie FLIR MR277?

Standardowy zestaw zawiera:

• FLIR MR277,
• wymienny czujnik temperatury i wilgotności FLIR MR13,
• zewnętrzną sondę igłową FLIR MR02,
• ładowarkę,
• przewód USB,
• smycz,
• skróconą instrukcję obsługi.

FLIR MR277 – profesjonalne narzędzie do diagnostyki wilgoci

FLIR MR277 jest przeznaczony dla użytkowników, którzy potrzebują czegoś więcej niż klasycznego miernika wilgotności.

Połączenie kamery termowizyjnej 160 × 120, technologii MSX®, pomiaru bezinwazyjnego, sondy igłowej, higrometru oraz METERLiNK® pozwala przeprowadzić kompleksową diagnostykę jednym urządzeniem.

To szczególnie dobre rozwiązanie dla inspektorów budowlanych, firm zajmujących się osuszaniem i usuwaniem szkód po zalaniu, instalatorów, specjalistów HVAC oraz osób wykonujących profesjonalne badania termowizyjne budynków.
